1-1什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3我国电网的电压等级有哪些？1-5请回答如图 1－ 5 所示电力系统中的二个问题：T1110kV T235kV T36kV12D3～T4380V单相× L×习题 1-5 图⑴发电机 G 、变压器T1T2T3T4、三相电动机D、单相电灯L 等各元件的额定电压。

⑵当变压器 T1在+2.5%抽头处工作， T2在主抽头处工作，T3在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

T1T2110kV～220kVT 36kV D2T435kV3kVD1习题 1-6 图1-7 电力系统结线如图1-7 所示，电网各级电压示于图中。

试求：⑴发电机 G 和变压器T1、T2、T3高低压侧的额定电压。

⑵设变压器 T1工作于+2.5%抽头，T2工作于主抽头，T3工作于-5%抽头，求这些变压器的实际变比。

10kV T1110kV～T2T335kV10kV习题 1-7 图2-1一条110kV、80km的单回输电线路，导线型号为LGJ — 150，水平排列，其线间距离为 4 m，求此输电线路在40℃时的参数，并画出等值电路。

2-9三相双绕组变压器的型号为SSPL— 63000/220，额定容量为63000kVA ，额定电压为 242/10.5kV ，短路损耗P k404 kW，短路电压 U k %14.45 ，空载损耗P o93 kW，空载电流 I o % 2.41。

求该变压器归算到高压侧的参数，并作出等值电路。

2-12有台容量为 20MV A 的三相三绕组变压器，三个线圈的容量比为100/100/50，额定电压为121/38.5/10.5kV ，短路损耗为P k 1 2152.8 kW, P k 3152kW ，P k 2 347kW ，空载电流为I o % 4.1 ，空载损耗 P o75 kW，短路电压为 U k 1 2%10.5 ， U k 3 1%18 ，U k 2 3 % 6.5 。

电⼒系统稳态分析习题及参考答案《电⼒系统稳态分析》复习题⼀、填空题1、负荷的静态电压特性是指。

2、耗量特性曲线上某⼀点切线的斜率为。

3、潮流计算中，PV 节点待求的物理量是该节点的⽆功功率Q 和。

4、在潮流计算的三类节点中，数量最多的是。

5、潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由决定的。

6、电⼒⽹是由变压器和组成。

7、某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (⽤U B 和S B 表⽰)可表⽰为:：。

8、电⼒系统中，备⽤容量按存在形式可分为两种：即热备⽤和。

9、.在任何负荷下，中枢点的电压保持为⼤约恒定的数值（102%—105%U N ），这种调压⽅式为。

10、电晕是。

11、功率分点是指。

12、系统电压的调整主要是调整。

13、系统频率的调整主要是调节。

14、在电磁环⽹中，由于变压器变⽐不匹配⽽产⽣的功率称为。

15、对电⼒系统运⾏的基本要求是、和。

16、电⼒⽹络主要由电⼒线路和组成。

17、电能⽣产最基本⾸要的要求是。

18、在电磁环⽹中，由于变压器变⽐不匹配⽽产⽣的功率称为。

19、电⼒系统的⼀次调频由完成，⼆次调频由完成。

20、电能质量包括、和三个⽅⾯。

21、架空电⼒线路的电晕现象是，在电⼒线路的等值电路中⽤表⽰，它消耗功率，晴天不计。

22、指等值负荷功率LiLi Q P 、和等值电源功率GiGi Q P 、是给定的，即注⼊功率P i 、Q i 给定，待求的则是节点电压的⼤⼩Ui和相位⾓δi; 指等值负荷和等值电源的有功功率PLi 、PGi给定，即注⼊有功功率Pi给定，等值负荷的⽆功功率QLi和节点电压的⼤⼩Ui也给定，待求的则是等值电源的⽆功功率QGi ，注⼊⽆功功率Qi和节点电压的相位⾓δi。

23、系统备⽤容量可分和或、、和等。

24、挂接在kV10电⽹上的发电机的额定电压应为kV，该电压等级的平均标称电压为kV。

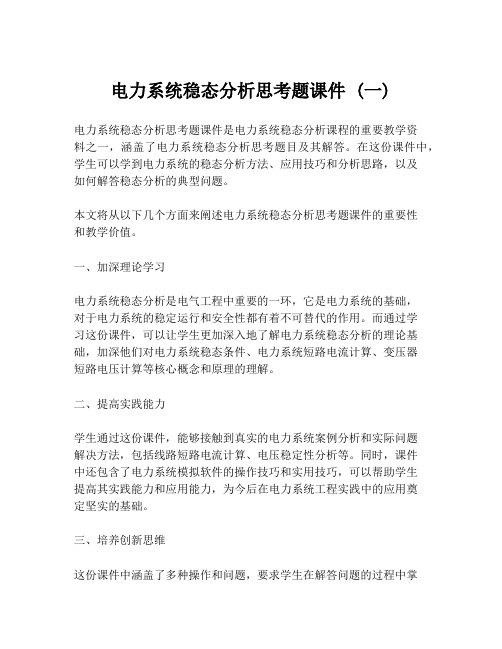

电力系统稳态分析思考题课件 (一)电力系统稳态分析思考题课件是电力系统稳态分析课程的重要教学资料之一，涵盖了电力系统稳态分析思考题目及其解答。
