实验一 半导体激光器P-I特性曲线测量

XX学号时间地点实验题目半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC-FC单模光跳线 1根4、万用表1台5、连接导线 20根四、实验步骤1、用导线连接电终端模块T68(M)和T94(13_DIN)。

2、将开关BM1拨为1310nm,将开关K43拨为“数字”，将电位器W44逆时针旋转到最小。

3、旋开光发端机光纤输出端口（1310nm T）防尘帽，用FC-FC光纤跳线将半导体激光器与光功率计输入端连接起来，并将光功率计测量波长调整到1310nm档。

4、用万用表测量T97（TV+）和T98(TV-)之间的电阻值（电阻焊接在PCB板的反面），找出所测电压与半导体激光器驱动电流之间的关系（V＝IR110）。

5、将电位器W46（阈值电流调节）逆时针旋转到底。

6、打开交流电源，此时指示灯D4、D5、D6、D7、D8亮7、用万用表测量T97（TV+）和T98(TV-)两端电压（红表笔插T97，黑表笔插T98）。

8、慢慢调节电位器W44（数字驱动调节），使所测得的电压为下表中数值，依次测量对应的光功率值，并将测得的数据填入表格中，精确到0.1uW。

9、做完实验后先关闭交流电开关。

10、拆下光跳线与光功率计，用防尘帽盖住实验箱半导体激光器光纤输出端口，将实验箱还原。

五、实验报告结果1、根据测试结果，算出半导体激光器驱动电流，画出相应的光功率与注入电流的关系曲线。

2、根据所画的P-I特性曲线，找出半导体激光器阈值电流的大小。

半导体激光器电学特性的测量实验一、测试实验原理半导体激光器的核心是PN 结，当用光照和电子束激励或电注入等方式使半导体中的载流子从平衡状态时的基态跃迁到非平衡状态时的激发态，此过程称为激发或激励，它的逆过程就是处于非平衡态激发态上的非平衡载流子回复到较低的能态而放出光子的过程，这就是复合辐射。

半导体发光器件的本质就是注入到半导体PN 结中的非平衡载流子——电子空穴对复合发光。

这是一种非平衡载流子复合的自发辐射，激光器则是上述的非平衡载流子的复合发光在激光器的具有增益的光介质谐振腔作用下形成相干振荡而输出激光，所以发光管的发光效率决定于半导体材料的自发辐射系数的大小。

激光器辐射发光除与材料的增益系数有关外还与谐振腔的特性和结构尺寸有关。

半导体材料的增益系数为：jm g β=β为增益因子，m 为与结构有关的指数，j 为电流密度。

激光器的阈值条件为：)/1()2/1(21R R L L a g n +=a 为腔内的其它损耗，Ｌ为腔长，1R 2R 为腔端面的反射系数，所以激光器的阈值电流密度为：()()[]21/12/1/1R R L L j n mth +=αβ由上可知一个制作好的激光器件或发光管，它既是一个ＰN 结二极管，又是一个电光转换器，它们的工作过程是，当给它正向注入载流子时则在二极管中产生电 子空穴对的复合跃迁而发射光子，光子的能量由二极管的材料的禁带宽度gE 决定，hvE g =，h 为普朗克常数，v 为光频率，发射的同时还存在光的吸收，称为吸收跃迁。

注入小时，吸收大于发射，没有光输出，当注入载流子增大时随发射的增加将逐渐大于吸收而得到荧光输出，发光管就是这样工作的。

但对于激光器由于有介质谐振腔存在，则输入载流子达到激光器的阈值电流时则产生激光输出，再继续增加注入电流，输出光功率也增大，同理，管的功率发热也增加，注入过大时则管子因发热而损坏，从这里我们可以看出，半导体激光器件的特性包括PN 结二极管的I —V 特性和载流子注入而产生的电光转换特性，测量其特性参数可采用两种电注入方法：第一种为脉冲法、第二种为直流法。

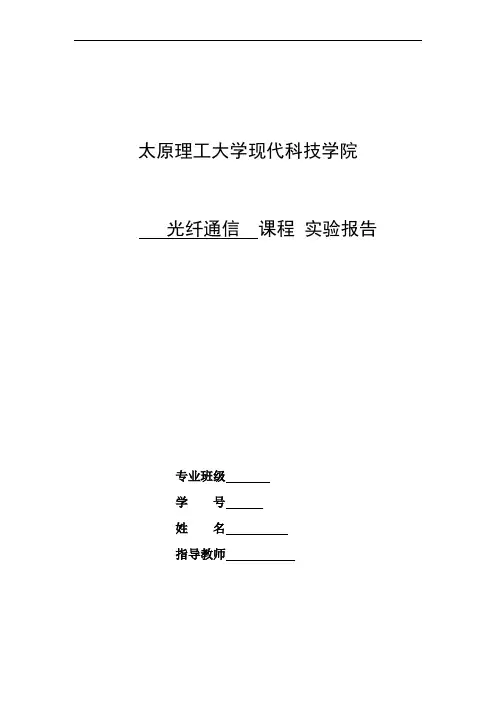

太原理工大学现代科技学院光纤通信课程实验报告专业班级学号姓名指导教师实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 2 姓名 成绩一、实验目的： 1.学习半导体激光器发光原理和光纤通信中激光光源工作原理 2.了解半导体激光器平均输出光功率与注入驱动电流的关系 3.掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、实验仪器 1.ZYE4301G 型光纤通信原理实验箱1台2.光功率计1台 3.FC/PC-FC/PC 单模光跳线 1根4.万用表1台5.连接导线20根三、实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。

）是一种阈值器件。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（△λ=0.1～1.Onm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith ，尽可能小，Ith 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

并且要求P-I 曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

太原理工大学现代科技学院光纤通信课程实验报告专业班级学号姓名指导教师实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 2 姓名 成绩一、实验目的： 1.学习半导体激光器发光原理和光纤通信中激光光源工作原理 2.了解半导体激光器平均输出光功率与注入驱动电流的关系 3.掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、实验仪器 1.ZYE4301G 型光纤通信原理实验箱1台2.光功率计1台 3.FC/PC-FC/PC 单模光跳线 1根4.万用表1台5.连接导线20根三、实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。

）是一种阈值器件。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（△λ=0.1～1.Onm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith ，尽可能小，Ith 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

并且要求P-I 曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

实验一半导体激光器P-I特性曲线测量一、实验目的：1.了解半导体光源和光电探测器的物理基础；2.了解发光二极管(LED)和半导体激光二极管(LD)的发光原理和相关特性；3.了解PIN光电二极管和雪崩光电二极管(APD)的工作原理和相关特性；4.掌握有源光电子器件特性参数的测量方法；二、实验原理：光纤通信中的有源光电子器件主要涉及光的发送和接收，发光二极管(LED)和半导体激光二极管(LD)是最重要的光发送器件，PIN光电二极管和APD光电二极管则是最重要的光接收器件。

1．发光二极管(LED)和半导体激光二极管(LD)：LED是一种直接注入电流的电致发光器件，其半导体晶体内部受激电子从高能级回复到低能级时发射出光子，属自发辐射跃迁。

LED为非相干光源，具有较宽的谱宽(30～60nm)和较大的发射角(≈100°)，常用于低速、短距离光波系统。

LD通过受激辐射发光，是一种阈值器件。

LD不仅能产生高功率(≥10mW)辐射，而且输出光发散角窄，与单模光纤的耦合效率高(约30％—50％)，辐射光谱线窄(Δλ=0.1-1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。

使粒子数反转从而产生光增益是激光器稳定工作的必要条件，对于处于泵浦条件下的原子系统，当满足粒子数反转条件时将会产生占优势的(超过受激吸收)受激辐射。

在半导体激光器中，这个条件是通过向P型和N型限制层重掺杂使费密能级间隔在PN结正向偏置下超过带隙实现的。

当有源层载流子浓度超过一定值(称为透明值)，就实现了粒子数反转，由此在有源区产生了光增益，在半导体内传播的输入信号将得到放大。

如果将增益介质放入光学谐振腔中提供反馈，就可以得到稳定的激光输出。

(1) LED和LD的P-I特性与发光效率：图1是LED和LD的P-I特性曲线。

LED是自发辐射光，所以P-I曲线的线性范围较大。

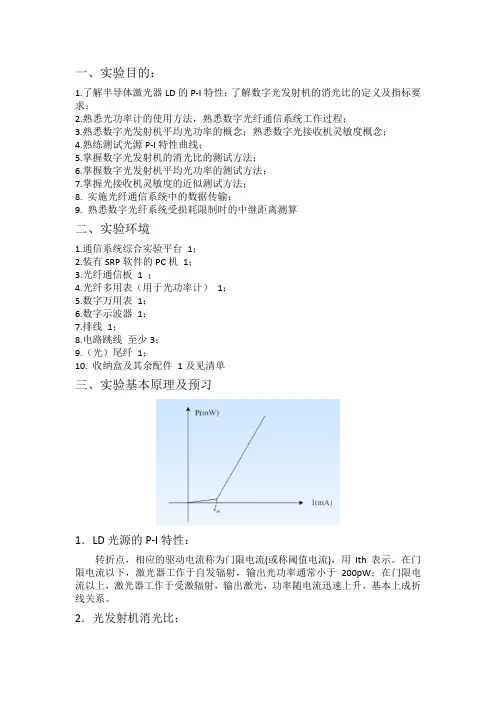

一、实验目的：1.了解半导体激光器LD的P-I特性；了解数字光发射机的消光比的定义及指标要求；2.熟悉光功率计的使用方法，熟悉数字光纤通信系统工作过程；3.熟悉数字光发射机平均光功率的概念；熟悉数字光接收机灵敏度概念；4.熟练测试光源P-I特性曲线；5.掌握数字光发射机的消光比的测试方法；6.掌握数字光发射机平均光功率的测试方法；7.掌握光接收机灵敏度的近似测试方法；8. 实施光纤通信系统中的数据传输；9. 熟悉数字光纤系统受损耗限制时的中继距离测算二、实验环境1.通信系统综合实验平台1；2.装有SRP软件的PC机1；3.光纤通信板1 ；4.光纤多用表（用于光功率计）1；5.数字万用表1；6.数字示波器1；7.排线1；8.电路跳线至少3；9.（光）尾纤1；10. 收纳盒及其余配件1及见清单三、实验基本原理及预习1．LD光源的P-I特性：转折点，相应的驱动电流称为门限电流(或称阈值电流)，用Ith表示。

在门限电流以下，激光器工作于自发辐射，输出光功率通常小于200pW；在门限电流以上，激光器工作于受激辐射，输出激光，功率随电流迅速上升，基本上成折线关系。

2．光发射机消光比：消光比定义为： 0011P P lg 10=EXT P00：光发射机输入全“0”时输出的平均光功率即无输入信号时的输出光功率。

P11：光发射机输入全“1”时输出的平均光功率。

消光比EXT 可形象类比于光发射机眼图，EXT 越大，眼图中眼睛睁的越开，光接收机灵敏度越高。

3．光发射机平均光功率：发射机发送伪随机序列时，发射端输出的光功率值。

4.光接收机灵敏度Pmin在给定误码率或信噪比条件下，光接收机所能接收的最小平均光功率。

Pmin 越 小，接收机的灵敏度就越高。

灵敏度Pmin 的单位一般用dBm 表示：mWP P 1min lg 10min ><= 5．光纤通信中继距离受损耗限制的计算：L(af+as+am)+2ac+Me ≤ Pt -PrPt 为平均发射功率（dBm ）,Pr 为接收灵敏度（dBm ） ，ac 为连接器损耗，Me 为系统余量，af 为光纤损耗系数（dB/km ），as 为每km 平均接头损耗，am 为每km 光纤线路损耗余量，L 为中继距离（km ）6．AV2498A 型光纤多用表之光功率测量：波长选择为1310nm ；根据测试需求随时切换 按“W ／dBm"键得到线性(W)、对数值(dBm)按调零键可以将很小负功 率值调整为很小的正功率值四、实验步骤项目1：测量 LD 激光器的P -I 特性曲线 （1/4）• 1.1 接好光功率计电源（穿过本实验桌线过孔），开PC 机，开实验箱电源，双击PC 桌面XSRP_UI ，进入软件界面，观察右上角，如果ARM 与FPGA 灯点亮，表示连接正常。

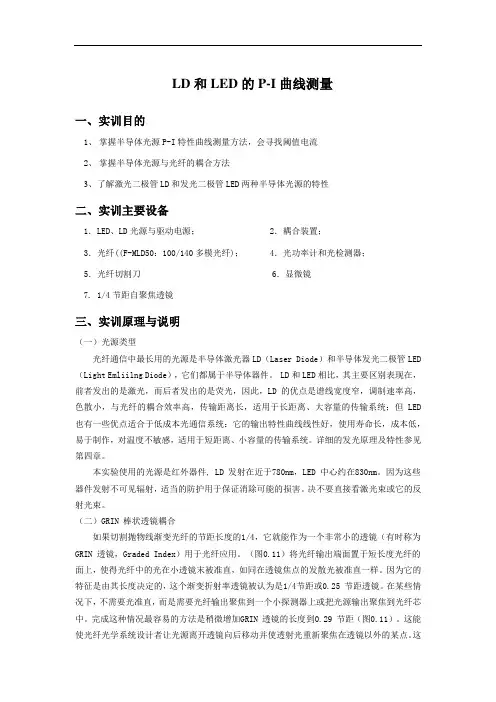

LD和LED的P-I曲线测量一、实训目的1、掌握半导体光源P-I特性曲线测量方法，会寻找阈值电流2、掌握半导体光源与光纤的耦合方法3、了解激光二极管LD和发光二极管LED两种半导体光源的特性二、实训主要设备1．LED、LD光源与驱动电源； 2．耦合装置；3．光纤((F-MLD50：100/140多模光纤)； 4．光功率计和光检测器；5．光纤切割刀 6．显微镜7. 1/4节距自聚焦透镜三、实训原理与说明（一）光源类型光纤通信中最长用的光源是半导体激光器LD（Laser Diode）和半导体发光二极管LED （Light Emliilng Diode），它们都属于半导体器件。

LD和LED相比，其主要区别表现在，前者发出的是激光，而后者发出的是荧光，因此，LD的优点是谱线宽度窄，调制速率高，色散小，与光纤的耦合效率高，传输距离长，适用于长距离、大容量的传输系统；但LED 也有一些优点适合于低成本光通信系统：它的输出特性曲线线性好，使用寿命长，成本低，易于制作，对温度不敏感，适用于短距离、小容量的传输系统。

详细的发光原理及特性参见第四章。

本实验使用的光源是红外器件, LD 发射在近于780nm，LED 中心约在830nm。

因为这些器件发射不可见辐射，适当的防护用于保证消除可能的损害。

决不要直接看激光束或它的反射光束。

（二）GRIN 棒状透镜耦合如果切割抛物线渐变光纤的节距长度的1/4，它就能作为一个非常小的透镜（有时称为GRIN 透镜，Graded Index）用于光纤应用。

（图0.11）将光纤输出端面置于短长度光纤的面上，使得光纤中的光在小透镜末被准直，如同在透镜焦点的发散光被准直一样。

因为它的特征是由其长度决定的，这个渐变折射率透镜被认为是1/4节距或0.25 节距透镜。

在某些情况下，不需要光准直，而是需要光纤输出聚焦到一个小探测器上或把光源输出聚焦到光纤芯中。

完成这种情况最容易的方法是稍微增加GRIN 透镜的长度到0.29 节距（图0.11）。

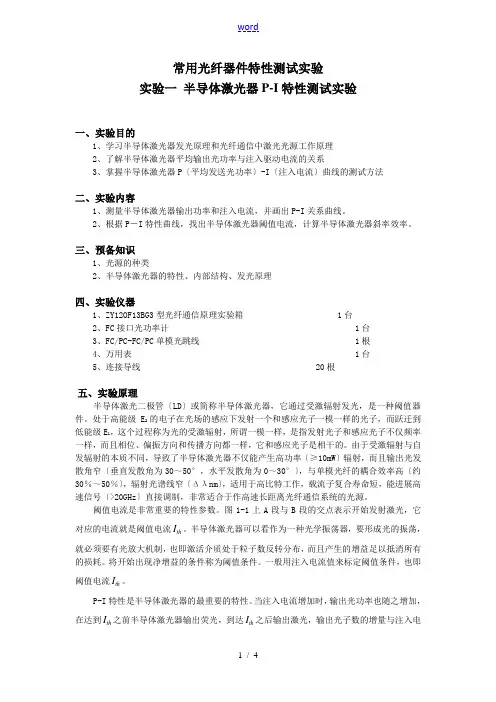

常用光纤器件特性测试实验 实验一 半导体激光器P-I 特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P 〔平均发送光功率〕-I 〔注入电流〕曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I 关系曲线。

2、根据P －I 特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率。

三、预备知识1、光源的种类2、半导体激光器的特性、内部结构、发光原理四、实验仪器1、ZY12OF13BG3型光纤通信原理实验箱 1台2、FC 接口光功率计 1台3、FC/PC-FC/PC 单模光跳线 1根4、万用表 1台5、连接导线20根五、实验原理半导体激光二极管〔LD 〕或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。

处于高能级E 2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E 1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率一样，而且相位、偏振方向和传播方向都一样，它和感应光子是相干的。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率〔≥10mW 〕辐射，而且输出光发散角窄〔垂直发散角为30～50°，水平发散角为0～30°〕，与单模光纤的耦合效率高〔约30％～50％〕，辐射光谱线窄〔Δλnm 〕，适用于高比特工作，载流子复合寿命短，能进展高速信号〔>20GHz 〕直接调制，非常适合于作高速长距离光纤通信系统的光源。

阈值电流是非常重要的特性参数。

图1-1上A 段与B 段的交点表示开始发射激光，它对应的电流就是阈值电流th I 。

半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

将开始出现净增益的条件称为阈值条件。

课程名称：光纤通信实验名称：实验1光源的P-I 特性测试实验姓名：班级：电17-3学号：实验时间：指导教师：得分：序号:42实验1光源的P-I 特性测试实验一、实验目的1、了解半导体激光器L D 的P-I 特性。

2、掌握光源P-I 特性曲线的测试方法。

二、实验器材1、主控&信号源模块2、2 号数字终端&时分多址模块3、25 号光收发模块4、23 号光功率计模块5、示波器三、实验内容光源的P-I 特性测试四、实验原理数字光发射机的指标包括：半导体光源的P-I 特性曲线测试、消光比（EXT）测试和平均光功率的测试。

接下来的三个实验我们将对这三个方面进行详细的说明。

I(mA)LD 半导体激光器P-I 曲线示意图半导体激光器的输出光功率与驱动电流的关系如图所示，该特性有一个转折点，相应的驱动电流称为门限电流(或称阈值电流)，用Ith 表示。

在门限电流以下，激光器工作于自发发射，输出荧光功率很小，通常小于100pW；在门限电流以上，激光器工作于受激发射，输出激光，功率随电流迅速上升，基本上成直线关系。

激光器的电流与电压的关系相似于正向二极管的特性。

P-I 特性是选择半导体激光器的重要依据。

在选择时，应选阈值电流Ith 尽可能小，Ith对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。

且要求P-I 曲线的斜率适当。

斜率太小，则要求驱动信号太大，给驱动电路带来麻烦：斜率太大，则会山现光反射噪声及使自动光功率控制环路调整困难。

半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，激光二极管可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即启动介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

将开始出现净增益的条件称为阈值条件。

一般用注入电流值来标定阈值条件，也即阈值电流Ith，当输入电流小于Ith 时，其输出光为非相干的荧光，类似于LED 发出光，当电流大于Ith 时，则输出光为激光，且输入电流和输出光功率成线性关系，该实验就是对该线性关系进行测量，以验证P-I 的线性关系。

实验二半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY1804I型光纤通信原理实验系统1台2、FC接口光功率计1台3、FC-FC单模光跳线1根4、万用表1台5、连接导线20根四、实验原理光源是把电信号变成光信号的器件，在光纤通信中占有重要的地位。

性能好、寿命长、使用方便的光源是保证光纤通信可靠工作的关键。

光纤通信对光源的基本要求有如下几个方面：首先，光源发光的峰值波长应在光纤的低损耗窗口之内，要求材料色散较小。

其次，光源输出功率必须足够大，入纤功率一般应在10微瓦到数毫瓦之间。

第三，光源应具有高度可靠性，工作寿命至少在10万小时以上才能满足光纤通信工程的需要。

第四，光源的输出光谱不能太宽以利于传输高速脉冲。

第五，光源应便于调制，调制速率应能适应系统的要求。

第六，电—光转换效率不应太低，否则会导致器件严重发热和缩短寿命。

第七，光源应该省电，光源的体积、重量不应太大。

作为光源，可以采用半导体激光二极管（LD，又称半导体激光器）、半导体发光二极管（LED）、固体激光器和气体激光器等。

但是对于光纤通信工程来说，除了少数测试设备与工程仪表之外，几乎无例外地采用半导体激光器和半导体发光二极管。

本实验简要地介绍半导体激光器，若需详细了解发光原理，请参看各教材。

半导体激光二极管（LD）或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。

处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。

半导体激光器电学特性的测量实验一、测试实验原理半导体激光器的核心是PN 结，当用光照和电子束激励或电注入等方式使半导体中的载流子从平衡状态时的基态跃迁到非平衡状态时的激发态，此过程称为激发或激励，它的逆过程就是处于非平衡态激发态上的非平衡载流子回复到较低的能态而放出光子的过程，这就是复合辐射。

半导体发光器件的本质就是注入到半导体PN 结中的非平衡载流子——电子空穴对复合发光。

这是一种非平衡载流子复合的自发辐射，激光器则是上述的非平衡载流子的复合发光在激光器的具有增益的光介质谐振腔作用下形成相干振荡而输出激光，所以发光管的发光效率决定于半导体材料的自发辐射系数的大小。

激光器辐射发光除与材料的增益系数有关外还与谐振腔的特性和结构尺寸有关。

半导体材料的增益系数为：jm g β=β为增益因子，m 为与结构有关的指数，j 为电流密度。

激光器的阈值条件为：)/1()2/1(21R R L L a g n +=a 为腔内的其它损耗，Ｌ为腔长，1R 2R 为腔端面的反射系数，所以激光器的阈值电流密度为：()()[]21/12/1/1R R L L j n mth +=αβ由上可知一个制作好的激光器件或发光管，它既是一个ＰN 结二极管，又是一个电光转换器，它们的工作过程是，当给它正向注入载流子时则在二极管中产生电 子空穴对的复合跃迁而发射光子，光子的能量由二极管的材料的禁带宽度gE 决定，hvE g =，h 为普朗克常数，v 为光频率，发射的同时还存在光的吸收，称为吸收跃迁。

注入小时，吸收大于发射，没有光输出，当注入载流子增大时随发射的增加将逐渐大于吸收而得到荧光输出，发光管就是这样工作的。

但对于激光器由于有介质谐振腔存在，则输入载流子达到激光器的阈值电流时则产生激光输出，再继续增加注入电流，输出光功率也增大，同理，管的功率发热也增加，注入过大时则管子因发热而损坏，从这里我们可以看出，半导体激光器件的特性包括PN 结二极管的I —V 特性和载流子注入而产生的电光转换特性，测量其特性参数可采用两种电注入方法：第一种为脉冲法、第二种为直流法。

数据记录及数据处理
数据分析：短光纤的输出功率随电流的增大而增大，达到一定的值以后慢慢达到饱和，增大的趋势减缓，基本趋于不变，并且短光纤较长光纤的输出功率更大一些。

数据分析：长光纤的输出功率随电流的增大而增大，达到一定的值以后慢慢达到饱和，增大的趋势减缓，基本趋于不变，基本和短光纤的变化一致，并且长光纤较短光纤的输出功率更小一些。

数据分析：半导体泵浦光源激光器的输出功率随注入电流的增加而增大。

数据分部基本呈现线性变化趋势，刚开始随电流增大功率变化较小可能是没有达到阈值电流，当达到阈值以后基本呈线性变化趋势。
