北京市开创与评审建筑结构长城杯工程指南（培训教材之一）目录1总则2基本3混凝土结构工程质量评审标准3.1 施工项目管理工作质量评审标准3.2 模板工程质量评审标准3.3 钢筋工程质量评审标准3.4 混凝土工程质量评审标准3.5 混凝土工程施工资料管理工作质量评审标准4 钢结构工程质量评审标准4.1 施工项目管理工作质量评审标准4.2 钢结构材料质量评审标准4.3 钢结构制作质量评审标准4.4 钢结构安装工程质量评审标准4.5 钢结构施工资料管理工作质量评审标准5 砌体结构工程质量评审标准5.1 施工项目管理工作质量评审标准5.2 砌体工程材料质量评审标准5.3 砌体砌筑工程质量评审标准5.4 砌体工程质量评审标准5.5 砌体工程施工资料管理工作质量评审标准6初评检查评议、评价方法6.1 初评检查项目及评议方法6.2 初评检查的评议方法6.3 结构长城杯工程评价方法附录表1: <<结构长城杯工程施工项目管理工作质量评价表>>附录表2: <<结构长城杯工程混凝土模板工程、钢结构材料及砌体结构材料质量评价表>>附录表3: <<结构长城杯工程混凝土钢筋工程、钢结构件制作及砌体砌筑工程质量评价表>>附录表4: <<结构长城杯工程混凝土工程、钢结构安装工程及砌体工程质量评价表>>附录表5: <<结构长城杯工程施工资料管理工作质量评价表>>附录表6: <<北京市结构长城杯工程质量综合评价表>>附录表7: <<北京市建筑结构长城杯工程质量评审标准>>编制说明1总则1.01为了加强建筑结构工程施工质量管理, 统一本市结构长城杯工程的质量评审标准和评价方法, 规范评审工作行为, 依据<<北京市建筑结构长城杯工程评审管理办法>>（以下简称<<管理办法>>和现行规范、标准、制定本标准。
结构“长城杯”钢筋工程质量评审标准评审钢筋工程.主要是抽查钢筋原材料、半成品加工和安装绑扎质量。
重点抽查钢筋的品种、规格、形状、尺寸、位置、间距、数量、节点构造.接头连接方式.连接质量、接头位置、数量及其占同截面的百分率.保护层厚度等。
1.钢筋原材料钢筋原材料(含钢筋、钢丝、预应力筋、钢绞线、钢板、型钢及焊条、焊剂等)应符合现行规范、标准和设计要求。
并按有关规具备产品出厂合格证明.检验报告和进场复检报告。
钢筋原材料人、出库应有管理制度。
应按进场批的级别、品种、直径、外形分垛堆放、妥善保管.并挂标识牌注明垛号、产地、规格、品种、数量、复试报告单编号、质量状态等。
钢筋表面应洁净、不得有颗粒状、片状锈蚀和飞边、翘皮、裂纹损伤及泥浆油污。
进场后的码放与标识根据现场平面布置图.确定出位置合理、尺寸满足要求的场地作为钢筋堆放区.为防止钢筋受潮锈蚀、污染.堆放区应有排水措施.并进行场地硬化处理.在钢筋堆放时下设垫木；应分批按规格分类码放整齐.设置标识牌.标识牌应对钢筋的生产厂家、规格型号（如热轧、带肋、Ⅱ级、Φ20）、炉罐号、进场数量、试验状态（合格）及试验编号、进场日期等进行详细标识。
标识牌及标识项目应统一提前制作.固定格式.填写内容应根据每批钢筋的实际情况及时填写（应为可擦写）。
2.钢筋加工根据北京地区建筑抗震设防烈度.按照设计要求进行钢筋代换和钢筋加工.当设计无要求时.各类建筑工程均按8度设防采取以下措施：（1）纵向受力钢筋接头滚轧直螺纹连接.加强钢筋端头平整度的处理.防止由于端面的不平、毛刺影响受力筋的接头质量.必须采用无齿锯将钢筋端面切割平整。
（2）箍筋弯钩的弯折角度均为135°.成型及绑扎后两弯勾应保持平行；弯钩平直部分的长度应不小于箍筋直径d 的10倍且不低于75mm 。
（3）钢筋连接接头不宜设在柱端的箍筋加密区。
丝头尺寸的检验：用专用的螺纹环规检验.其环通规应能顺利地旋入.环止规旋入长度不得超过3P 。
目录一、结构长城杯检查突出强调的问题二、施工组织管理(施工组织设计、方案、技术交底)三、模板工程存在的问题四、钢筋工程存在的问题五、混凝土工程存在的问题六、施工技术资料部分七、结构长城杯工程整改报告前言结构“长城杯”创优是在北京市建委领导下,由北京市工程建设质量管理委员会和北京市优质工程评审委员负责组织的结构创优活动。
该活动以“学规范、立规矩、撒种子、育人才、练队伍”为宗旨,强调过程控制，促进质量管理，对北京市结构工程，特别是现浇混凝土结构工程质量的整体提高起到了意义深远的影响。
按照新的结构长城杯初评办法,一般单位工程结构长城杯初评两次：第一次检查高层建筑五层、多层建筑三层以下的结构；第二次检查五(三）层以上至封顶以下的主体结构。
初评检查的主要内容有：一、施工组织管理；二、模板工程；三、钢筋工程；四：混凝土工程;五、施工资料。
检查程序一般包括：现场检查、资料检查、座谈讲评、初评评议等几个步骤。
本文根据本公司历年来参加结构“长城杯”活动的经验教训,结合兄弟单位成功范例，按照施工组织管理、模板工程、钢筋工程、混凝土工程、施工资料、整改报告六部分组织，分析了结构长城杯检查的重点内容，列举了在现场及资料检查中易出现的问题，收集了一些较为实用有效的工程做法和技术资料整理模式。
我们认为,搞结构长城杯的重点是加深对规范的学习和理解，达到管理措施有效、工程质量内坚外美的效果。
具体的做法应该推陈出新、不断完善。
因此,本文所举的范例仅供参考之用。
一、结构长城杯检查突出强调的问题1、关于商品砼及技术资料问题２、关于现场搅拌站管理存在的问题3、关于施工组织设计、方案、交底的层次深度、主要内容、格式问题。
4、关梁板、墙柱的钢筋、模板、砼交底要点;５、关于大体积砼的重点问题；6、关于抗渗砼的重点问题；7、关于泵送砼的重点问题；8、关于地下防水工程的节点、材料、保护墙问题；9、关于同条件试块的资料、现场管理及拆模要求；１0、关于防止碱集料反应如何把关问题;11、关于钢筋混合批问题；12、关于认证和防伪标志的文件和规定;13、关于水泥三证三试问题；1４、关于水泥三交圈问题；15、关于外加剂资料问题16、关于机械连接接头的型式检验和现场工艺检验问题;１7、关于质量评定分项统一问题；18、关于焊工合格证问题；19、关于钢筋试验、断裂特性及判废问题;20、关于砼分层厚度的控制,过振和欠振问题。

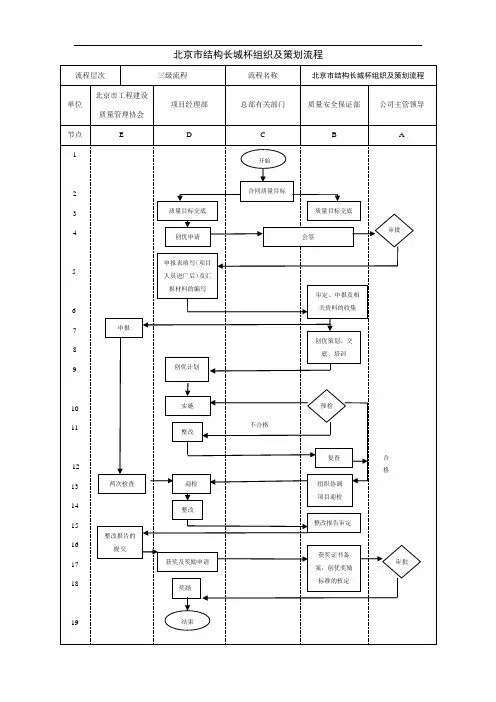

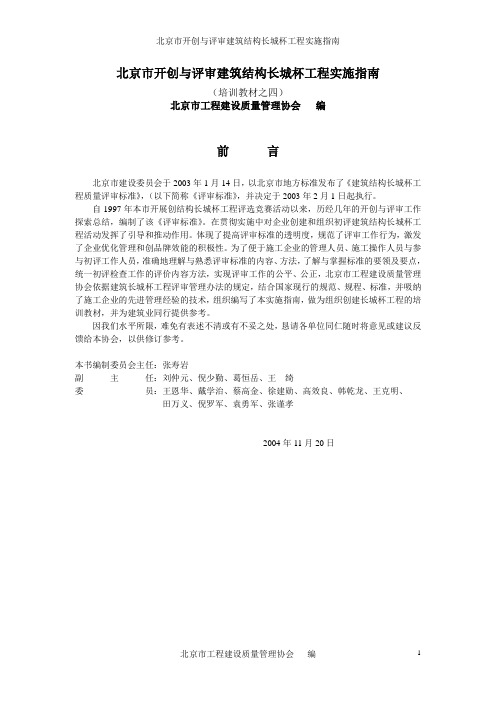

北京市开创与评审建筑结构长城杯工程实施指南（培训教材之四）北京市工程建设质量管理协会编前言北京市建设委员会于2003年1月14日，以北京市地方标准发布了《建筑结构长城杯工程质量评审标准》，（以下简称《评审标准》，并决定于2003年2月1日起执行。
自1997年本市开展创结构长城杯工程评选竞赛活动以来，历经几年的开创与评审工作探索总结，编制了该《评审标准》。
在贯彻实施中对企业创建和组织初评建筑结构长城杯工程活动发挥了引导和推动作用。
体现了提高评审标准的透明度，规范了评审工作行为，激发了企业优化管理和创品牌效能的积极性。
为了便于施工企业的管理人员、施工操作人员与参与初评工作人员，准确地理解与熟悉评审标准的内容、方法，了解与掌握标准的要领及要点，统一初评检查工作的评价内容方法，实现评审工作的公平、公正，北京市工程建设质量管理协会依据建筑长城杯工程评审管理办法的规定，结合国家现行的规范、规程、标准，并吸纳了施工企业的先进管理经验的技术，组织编写了本实施指南，做为组织创建长城杯工程的培训教材，并为建筑业同行提供参考。
因我们水平所限，难免有表述不清或有不妥之处，恳请各单位同仁随时将意见或建议反馈给本协会，以供修订参考。
本书编制委员会主任：张寿岩副主任：刘仲元、倪少勤、葛恒岳、王绮委员：王恩华、戴学治、蔡高金、徐建勋、高效良、韩乾龙、王克明、田万义、倪罗军、袁勇军、张谨孝2004年11月20日目录1 关于总则的说明 (4)2 关于基本规定的说明 (5)3 混凝土结构工程质量评审标准 (6)3.1施工项目管理工作质量评审标准 (6)3.2模板工程质量评审标准 (8)3.3 钢筋工程质量评审标准 (16)3.4混凝土工程质量评审标准 (27)3.5混凝土工程施工资料管理工作质量评审标准 (34)4 钢结构工程质量评审标准 (42)4.1 施工项目管理工作质量评审标准 (42)4.2钢结构材料质量评审标准 (43)4.3钢结构件制作质量评审标准 (51)4.4钢结构安装工程质量评审标准 (56)5 砌体结构工程质量评审标准 (68)5.5砌体工程施工资料管理工作质量评审标准 (70)6 初评检查评议、评价方法 (70)6.1初评检查项目的评议方法 (71)6.2初评检查项目的评价方法 (71)6.3结构长城杯工程评价方法 (72)6.4建筑结构长城杯工程初评检查质量评议评价要点 (72)7 单位工程施工组织设计的编制探索 (80)7.1建筑结构主要分项工程施工方案的编制 (98)模板工程施工方案 (98)钢筋工程施工方案 (101)混凝土工程施工方案 (103)预应力工程施工方案 (106)钢结构件制作施工方案 (109)钢结构安装工程施工方案 (111)砌体砌筑工程施工方案 (113)7.2建筑结构主要分项工程施工技术交底的编制 (115)模板工程施工技术交底 (115)钢筋工程施工技术交底 (118)混凝土工程施工技术交底 (120)预应力工程施工技术交底 (123)钢结构件制作施工技术交底 (124)钢结构安装工程施工技术交底 (127)砌体砌筑工程施工技术交底 (129)8 附录 (132)附录A 北京市建筑长城杯工程评审管理办法 (132)1 总则 (153)2 基本规定 (153)3 混凝土结构工程质量评审标准 (154)3.1 施工项目管理工作质量评审标准 (154)3.2 模板工程质量评审标准 (155)3.3钢筋工程质量评审 (157)3.4混凝土工程质量评审标准 (160)3.5 混凝土工程施工资料管理工作质量质量评审标准 (163)4 钢结构工程质量评审标准 (163)4.1 施工项目管理工作质量评审标准 (164)4.2 钢结构材料质量评审标准 (164)4.3 钢结构构件制作质量评审标准 (164)4.4 钢结构安装工程质量评审标准 (165)4.5 钢结构施工资料管理工作质量评审标准 (166)5 砌体结构工程质量评审标准 (166)5.1 施工项目管理工作质量评审标准 (167)5.2 砌体工程材料质量评审标准 (167)5.3 砌体砌筑工程质量评审标准 (167)5.4 砌体工程质量评审标准 (168)5.5 砌体工程施工资料管理工作质量评审标准 (169)6 初评检查评议、评价方法 (169)6.1 初评检查项目的评议方法 (169)6.2 初评检查项目的评价方法 (169)6.2 结构长城杯工程评价方法 (171)关于实施建筑结构长城杯工程质量评审标准的建议 (178)1 关于总则的说明1.0.1 阐明编制《建筑结构长城杯工程质量评审标准》（以下简称《评审标准》）的目的和依据。
创结构长城杯的注意事项一、钢筋（重中之重）(一)保护层:在10%内超限可以，不能超4.5mm厚度。
解决办法：1.墙、暗柱部位：1)顶板支完后拉线调正（调后绑板筋，然后再拉线调）调正后再浇筑砼。
2)打砼后再拉线调正，然后绑墙、柱筋。
暗柱部位必检—易出错位的3)水泥垫块应方正、厚薄一致，强度满足要求，绑牢。
2.梯子筋：1)顶模棍（墙厚）两端应伸长一致，总长为墙厚-2mm，端部刷防锈漆。
2)拉钩安装时，易造成保护层大，应为墙厚-30mm，保护层宜为15mm,最好做双F卡。
(二)钢筋搭接与错开问题1.C25砼Ⅲ级钢搭接错开55d，竖向应为500+55d2.搭接长度范围内的三扣先单绑，再绑其它扣。
3.滚压直螺纹的套丝长度要特别注意：1) 套丝长为套筒长一半+1mm：应为顶到头后露出一个不完整丝扣，套丝不得有毛刺，不得有断扣，钢筋端头打磨平再套。
2) 一级接头虽不限位，但长城杯还要限位。
3) 绑扎时有套筒处错开，加密点。
4. 起步筋几个5cm的问题（3-5cm）：1)暗柱与墙的问题：以柱筋起步净隙5cm。
2)过梁进暗柱问题：梁箍筋应进暗柱一个。
3)顶层的梁应全加箍。
5.钢筋禁止点焊（电工盒周边）(三)楼梯间的休息平台应特别注意：1. 应在退后1/3处留缝。
2. 梯梁应进墙（留梁窝为墙厚1/2）（弹线→无齿锯→剔梁窝砼）3. 保护层1) 底垫砂浆垫块2) 模板支立方法用三层式，仔细加固3) 此处钢筋必须加马凳，强度高些4. 钢筋位置：1) 板第一根筋离墙5cm。
2) 梯梁进墙边离墙5cm为第一箍，入墙内还应加箍。
3) 柱筋加密箍问题: 1/6柱高范围(四)后浇带：1. 保护层2. 钢筋间距3.留检查位置(五)墙体、底板有否漏筋：连钢筋带砼一起扣分。
(六)钢筋场：1.量套子内径（梁柱断面尺寸—2倍保护层—2倍套子筋直径）2.平直长度（含拉钩的）：10d，且不少于75mm（ф6的应为75mm）3.钩弯起135°，平行且两肢端平4.梯子筋：顶模棍加工精度应为±0。
结构《长城杯》实施细则“结构长城杯”实施细则本工程质量目标为“结构朝阳杯”.使用北京市《建筑结构长城杯工程质量评审标准》DBJ/T01-69-2003标准;为达到“夺杯”的目标，根据以往施工总结，针对工程的特点，在结构施工五个方面(施工组织管理“施工组织设计，分项工程施工方案，技术交底”；钢筋工程；模板工程；混凝土工程及外观；技术资料管理)立出规矩，作为本工程施工的指导性规定要求，要求项目全体施工技术人员掌握和执行，并且要求结构施工人员对其中的第2、3、4、5章重点要求和落实，现将有关规矩交底如下：1、施组、方案及技术交底项目措施施组编制施组编制分八个部分：编制依据，工程概况，施工部署，施工准备，主要施工方法、主要管理措施、主要经济技术指标、施工现场平面布置；●编制依据主要包括合同、图纸、规程规范、地方及行业标准、图集、有关文件、地勘报告、公司文件、项目部质量计划等；●工程概况采用“四表两周”。
“四表”为总体简介、建筑设计概况、结构设计概况和专业设计概况，“两图”为标准层平面图和剖面图。
●施工部署包括组织机构、合同范围、施工顺序、目标、进度计划、工程量和劳动力。
●施工准备包括技术准备、机具、仪器、临水、临电、现场准备等。
●总平面图应适当在一些，尽可能多的把现场实际表达清楚，临水临电应绘制在同一张图上，并注明尺寸、比例，并应有文字描述，一般包括基础、结构和装修三张。
●施组是施工的纲领性文件，必须具有可行性和可操作性，切实符合工程和现场实际。
●施组不宜过多，它是一级文件夹，只要把想表达的东西，表达清楚就行，其余的可在二、三级文件中表达。
●施工方法不同于施工方案，只要说明什么地方、什么时候用什么东西即可，至于怎样用则在施工方案中详细表达。
施组应组织相关人员进行学习、讨论，并留存记录，以便更好的贯彻执行。
施工方案施工前就应编制方案计划，明确方案种类、编制人、完成时间等；●对于本工程，方案至少应包括测量、临水、临电，提升架、防护、防水、模板、钢筋、砼、雨季、冬季、脚手架、装修、屋面等。
