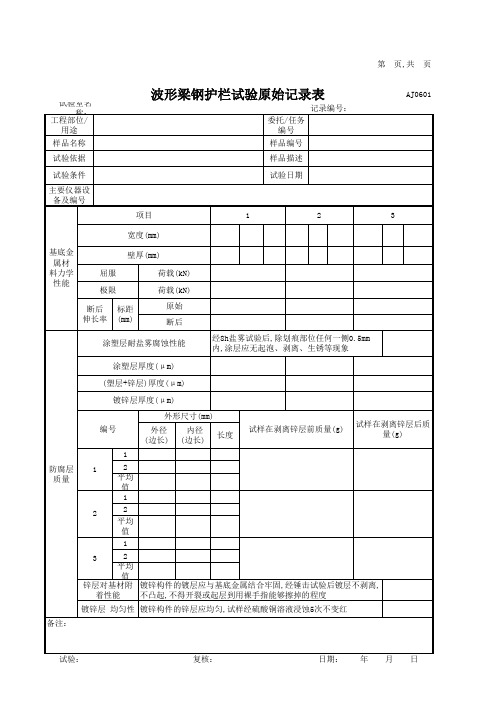

波形梁钢护栏资料表格资料讲解

波形梁钢护栏标准篇一：护栏设置标准细那么一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。

2、路侧波形梁护栏的横断布设,不应使护栏面侵入公路建筑限界以内,并不得使护栏立柱外侧的侧向土压力明显减小.立柱外边缘到路肩边缘的最小距离规定为:当土路肩宽度为75cm时,不应小于25cm;当土路肩宽度为50cm时,不应小于14cm,3、路侧护栏端头的设置:路侧波形梁护栏的起,讫点应进行端头处理.路侧护栏的端头可以设计成地锚式或圆头式.逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段,顺行车方向的下游端头可与标准段护栏成一直线布设.4、路侧波形梁护栏的防阻块是波形梁与立柱之间的承力部件,适用于交通流中车种比拟复杂,担忧碰撞车辆可能会在护栏立柱处拌阻的路段;或为了减少路缘石对碰撞车辆运动轨迹产生不利影响的路段.护栏防阻块分为A型,B型两种.A型适用于圆形立柱,5、路侧护栏应安装于坚实的土路肩中,当护栏立柱遇软根底情况时,应把护栏立柱设置于混凝土根底中,有条件时,宜采用抽换式护栏立柱.二，中央分隔带波形梁防护的设置1、设置于中央分隔带的波形梁护栏,按防撞等级可分为Am 级和Sm级.Sm级护栏属加强型,适合于在中央分隔带内有重要构造物,并需要限制护栏横向位移的路段.构造上有分设型和组合型两种.分设型护栏适合于中央分隔带相对较宽,中央带内的物较多,并在中央分隔带下埋设有管线的路段.组合型护栏适合于中央分隔带宽度较窄,中央带内构造物不多或埋设管线较少的路段.2、中央分隔带波形梁护栏的横断布设应根据中央分隔带的宽度和断面形式确定.按分设型布设时,不宜使护栏面侵入到公路建筑限界以内.3、当分设型护栏设置在有路缘石的中央分隔带内,波形梁护栏应有防阻块.而且在中央分隔带内布设比拟紧张时,波形梁护栏面到缘石面的最小C值可减小到25cm.4、中央分隔带采用组合型波形梁护栏时,护栏立柱的中心线与公路中线重合.当公路中线位置内有构造物,地下管线时,护栏立柱的中心线可以向一侧偏移,或把组合型改变成为分设型,以便绕过中心线位置的构造物.5、组合型波形梁护栏由立柱,横隔梁,波形梁,紧固件组成,立柱可采用圆形或槽形等型钢制造.横隔梁由两根槽钢组成,分别安装在立柱两边.横隔梁的两端分别与波形梁板相连.两边波形梁的最大组合宽度为100cm,亦可根据中央分隔带的宽度作适当调整.6、设置于中央分隔带起点,终点及开口处的护栏应进行端头处理.分设型波形梁护栏,其端头应与中央分隔带线形相一致.在一定长度(例如16m)范围内,波形梁护栏从两条平行线逐渐按一定比例往分隔带内缩窄,一般呈抛物线形,立柱间距为2m,圆端头的半径应与分隔带开口处的线形相一致,一般为25cm。

第五章波形梁护栏第一节构造第5.1.1条波形梁护栏的分类应符合表的规定。

波形梁护栏的分类表5.1.1注：Am级的横隔梁间距为2m；Sm级的横隔梁间距为1m。

图5.1.4-1圆头式端头结构图（无防阻块、圆形立柱）尺寸单位：cm图5.1.4-2圆头式端头结构图（有防阻块、圆形立柱）尺寸单位：cm图5.1.4-3圆头式端头结构图（无防阻块、槽形立柱）尺寸单位：cm图5.1.4-4圆头式端头结构图（有防阻块、槽形立柱）尺寸单位：cm图5.1.4-5地锚式端头结构图（无防阻块、槽形立柱）尺寸单位：cm图5.1.4-6地锚式端头结构图（有防阻块、槽形立柱）尺寸单位：cm图5.1.4-7地锚式端头结构图（无防阻块、槽形立柱）尺寸单位：cm图5.1.4-8地锚式端头结构图（有防阻块、槽形立柱）尺寸单位：cm第5.1.2条设置于路侧的波形梁护栏，按防撞等级可分为A级和S级。

S级护栏属于加强型，适合于路侧特别危险的路段使用。

S级护栏的立柱中心间距为2m。

第5.1.3条路侧波形梁护栏的横断布设，不应使护栏面侵入公路建筑限界以内，并不得使护栏立柱外侧的侧向土压力明显减小。

立柱外边缘到路肩边缘的最小距离规定为：当土路肩宽度为75cm时，不应小于25cm；当土路肩宽度为50cm时，不应小于14cm，见图图。

第5.1.4条路侧波形梁护栏的起、讫点应进行端头处理。

路侧护栏的端头可以设计成地锚式或圆头式。

逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段，顺行车方向的下游端头可与标准段护栏成一直线布设。

路侧波形梁护栏圆头式端头结构处理见图图，地锚式端头结构见图图。

第5.1.5条路侧波形梁护栏的防阻块是波形梁与立柱之间的承力部件，适用于交通流中车种比较复杂，担心碰撞车辆可能会在护栏立柱处拌阻的路段；或为了减少路缘石对碰撞车辆运动轨迹产生不利影响的路段。

护栏防阻块分为A型、B型两种。

A型适用于圆形立柱，见图5.1.5-1；B型适用于槽形立柱，见图。

波形梁护栏波形梁护栏：波形梁护栏板相互拼接并由主柱支撑的连续结构。

它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

波形护栏钢柔相兼，具有较强的吸收碰撞能量和防撞的能力，具有较好的视线诱导功能，能与道路线形相协调，外形美观协调，可在小半径弯道上使用，损坏处容易更换。

组合波形梁护栏可在窄中央分隔带上使用。

对于车辆越出路(桥)外，有可能造成严重后果的区段，可选择加强波形梁护栏。

波形护栏实用新型涉及一种公路中央分隔带开口处用组合型波形板活动式钢护栏，该护栏由两片波形钢护栏板及两者之间固定夹放的两根立柱构成，两根立柱固定夹装在两片波形钢护栏板之间。

在公路正常营运时，该护栏利用插拔立柱可方便地插入开口处预先设置的插拔孔内，起到隔离和防护作用，同时与公路外边上的护栏带相呼应，整齐划一，美观配套。

车辆对其碰撞时，由于波形钢护栏板有良好的耐撞性能和吸收能量的作用，既不容易被撞毁，同时又可对车辆波形梁护栏corrugated beam barrier是半钢性护栏的主要形式，它是一种以波纹状钢护栏和司乘人员起到很好的保护作用。

当路面维修或其它原因需要并通时，可方便地把开口处的各组护栏立柱拔出移走，开辟通道，便于车辆通行。

系统原理：1、波形梁护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

2、它利用土基、立柱、横梁的物理变形来吸收碰撞产生的能量，并迫使失控车辆改变行驶方向，回复到正常的道路行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

3、波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有良好的驾驶视线诱导功能，能与道路线形及各种设施相协调，外形美观大方，可在小半径弯道上安装使用，连接简单方便损坏处容易更换。

常用规格双波波形护栏板：4320*310*85*3/4；三波波形护栏板：4320*506*85*3/4；双波立柱：114/140 mm×4.5mm×高度；三波立柱：114/140 mm×4.5mm×高度；一般立柱间距分为2米间距和4米间距；立柱与板子相连接的方式有防阻块式和托架式两种。

2017公路波形梁钢护栏
一、梁钢护栏板
梁钢护栏板是公路波形梁钢护栏的主要构成部分，它利用力学原理，有效吸收车辆撞击能量，防止车辆冲出路外，保障行人和乘客的安全。

二、立柱
立柱是用来支撑和固定护栏板的部件，其位置和角度需根据公路的具体情况来确定，以确保护栏的整体稳定性。

三、防阻块
防阻块的作用是防止车辆穿越护栏，增强护栏的防撞能力。

它通常安装在护栏板与立柱之间。

四、紧固件
紧固件包括螺丝、螺母等，主要用于固定和连接各个部件，保证护栏结构的稳定性和耐久性。

五、横梁垫片
横梁垫片主要用于增强横梁与立柱之间的连接紧密度，防止横梁松动或移位。

六、连接螺栓
连接螺栓主要用于连接相邻的护栏板，确保其稳固性。

七、拼接螺栓
拼接螺栓主要用于连接长距离的护栏板，以便于运输和安装。

八、防眩设施
防眩设施主要用于防止车辆灯光眩目，提高夜间行车的安全性。

九、反光膜
反光膜主要用于提高护栏在光照条件下的可见度，提醒驾驶员注意护栏的存
在，降低事故风险。

十、基础预埋件
基础预埋件是用来固定立柱的基础部件，其质量和安装情况直接影响到护栏的稳定性和安全性。

在安装过程中，必须严格按照设计要求进行施工，确保基础预埋件的位置和深度符合标准。

总的来说，这些部件构成了完整的2017公路波形梁钢护栏，它们各自的性能和稳定性对于整个护栏的性能和安全性起着至关重要的作用。

因此，在安装和使用过程中，必须对每个部件的质量和安装情况进行严格的检查和控制。

波形梁钢护栏规篇一：护栏设置规细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。
