锅炉安全阀的技术要求

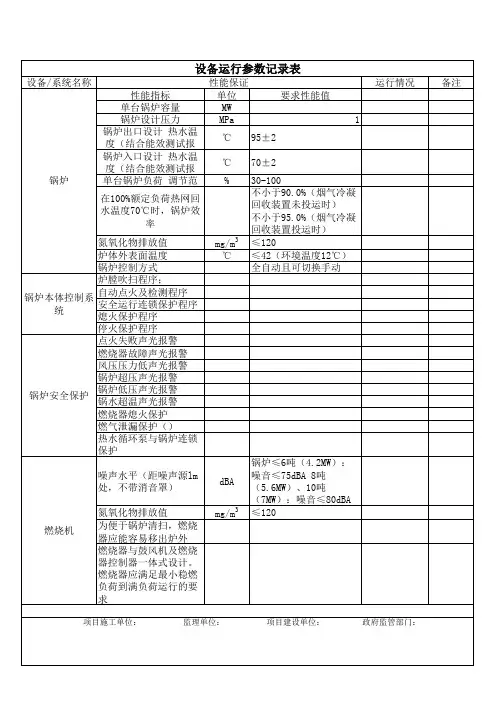

设备/系统名称运行情况备注性能指标单位要求性能值单台锅炉容量MW锅炉设计压力MPa1锅炉出口设计 热水温度（结合能效测试报℃95±2锅炉入口设计 热水温度（结合能效测试报℃70±2单台锅炉负荷 调节范%30-100在100%额定负荷热网回水温度70℃时，锅炉效率不小于90.0%（烟气冷凝回收装置未投运时）不小于95.0%（烟气冷凝回收装置投运时）氮氧化物排放值mg/m3≤120炉体外表面温度℃≤42（环境温度12℃）锅炉控制方式全自动且可切换手动炉膛吹扫程序；自动点火及检测程序安全运行连锁保护程序熄火保护程序停火保护程序点火失败声光报警燃烧器故障声光报警风压压力低声光报警锅炉超压声光报警锅炉低压声光报警锅水超温声光报警燃烧器熄火保护燃气泄漏保护（）热水循环泵与锅炉连锁保护

噪声水平（距噪声源lm处，不带消音罩）dBA锅炉≤6吨（4.2MW）：噪音≤75dBA 8吨（5.6MW）、10吨（7MW）：噪音≤80dBA氮氧化物排放值mg/m3≤120为便于锅炉清扫，燃烧器应能容易移出炉外燃烧器与鼓风机及燃烧器控制器一体式设计。燃烧器应满足最小稳燃负荷到满负荷运行的要求设备运行参数记录表性能保证

锅炉

锅炉本体控制系统

锅炉安全保护

燃烧机

项目施工单位： 监理单位： 项目建设单位： 政府监管部门：锅炉所配燃烧器的热功率必须与锅炉额定热功率相匹配，并有10%的超负荷能力（结合能效测试报告）燃烧机组件包括；燃气主气阀、过滤器、稳压器、燃气检漏装置、燃气压力开关、空气压力开关、膨胀节、程序控制器、火焰探头、执行伺服马达、点火变压器、风门调节及连接配件等所有燃烧器和点火器都应配备火焰监测器，必要的密封件和冷却用空气接管。所有燃烧器应配备自动顺序点火装置和点火安全保护装置。本次选用的燃烧器应是整机原装进口国际知名品牌，质量水平达到中高级以上的低氮全自动比调燃烧器（需提供原产地注册商标及进口报关证明等有关文件），且制造商必须具有国际质量体系认证及CE或UL认证。燃烧器供应商应提供BMS燃烧器管理系统,该系统包含燃烧自动程序控制功能、燃烧监测功能、中文故障显示功能等多种功能。燃烧器管理系统的CPU模块、电源模块和通讯模块应采取冗余措施，I/O接口有20%余量。 项目施工单位： 监理单位： 项目建设单位： 政府监管部门：燃烧器

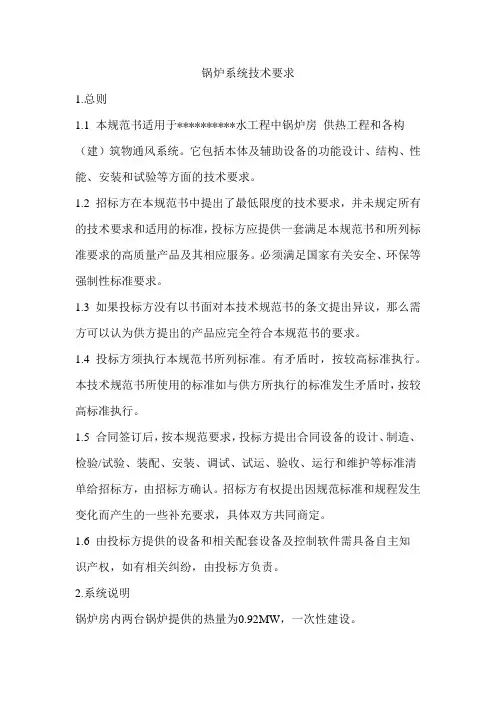

锅炉系统技术要求

1.总则

1.1 本规范书适用于**********水工程中锅炉房 供热工程和各构（建）筑物通风系统。它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。必须满足国家有关安全、环保等强制性标准要求。

1.3 如果投标方没有以书面对本技术规范书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本规范书的要求。

1.4 投标方须执行本规范书所列标准。有矛盾时，按较高标准执行。本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

1.5 合同签订后，按本规范要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给招标方，由招标方确认。招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体双方共同商定。

1.6 由投标方提供的设备和相关配套设备及控制软件需具备自主知识产权，如有相关纠纷，由投标方负责。

2.系统说明

锅炉房内两台锅炉提供的热量为0.92MW，一次性建设。 3.系统要求

3.1 设备名称：CLHS0.46全智动数控热水锅炉

3.2 安装位置：采暖锅炉房内

3.3 台 数：2台

3.4 水质条件：厂区内地下水

3.5 主要技术参数

1.0 锅炉 2台

1.1 类型 CLHS0.46全智动数控热水锅炉

1.2 单台额定供热量 0.46MW

1.3 额定工作压力 0

1.4 额定出水温度 85℃

1.5 额定回水温度 60℃

1.6 设计热效率 ≥80%

1.7 锅炉结构 立式

1.8 烟尘排放浓度 ＜1级林格曼黑度

1.9 SO2，NO2排放浓度 符合环保要求

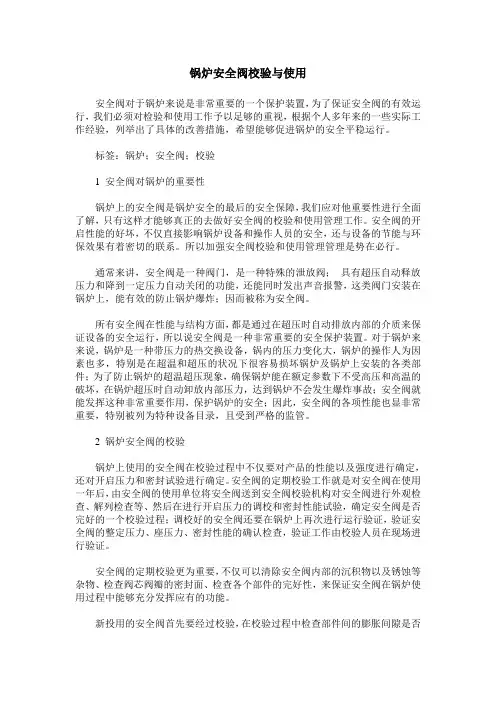

锅炉安全阀校验与使用

安全阀对于锅炉来说是非常重要的一个保护装置，为了保证安全阀的有效运行，我们必须对检验和使用工作予以足够的重视，根据个人多年来的一些实际工作经验，列举出了具体的改善措施，希望能够促进锅炉的安全平稳运行。

标签：锅炉；安全阀；校验

1 安全阀对锅炉的重要性

锅炉上的安全阀是锅炉安全的最后的安全保障，我们应对他重要性进行全面了解，只有这样才能够真正的去做好安全阀的校验和使用管理工作。安全阀的开启性能的好坏，不仅直接影响锅炉设备和操作人员的安全，还与设备的节能与环保效果有着密切的联系。所以加强安全阀校验和使用管理管理是势在必行。

通常来讲，安全阀是一种阀门，是一种特殊的泄放阀； 具有超压自动释放压力和降到一定压力自动关闭的功能，还能同时发出声音报警，这类阀门安装在锅炉上，能有效的防止锅炉爆炸；因而被称为安全阀。

所有安全阀在性能与结构方面，都是通过在超压时自动排放内部的介质来保证设备的安全运行，所以说安全阀是一种非常重要的安全保护装置。对于锅炉来来说，锅炉是一种带压力的热交换设备，锅内的压力变化大，锅炉的操作人为因素也多，特别是在超温和超压的状况下很容易损坏锅炉及锅炉上安装的各类部件；为了防止锅炉的超温超压现象，确保锅炉能在额定参数下不受高压和高温的破坏，在锅炉超压时自动卸放内部压力，达到锅炉不会发生爆炸事故；安全阀就能发挥这种非常重要作用，保护锅炉的安全；因此，安全阀的各项性能也显非常重要，特别被列为特种设备目录，且受到严格的监管。

2 锅炉安全阀的校验

锅炉上使用的安全阀在校验过程中不仅要对产品的性能以及强度进行确定，还对开启压力和密封试验进行确定。安全阀的定期校验工作就是对安全阀在使用一年后，由安全阀的使用单位将安全阀送到安全阀校验机构对安全阀进行外观检查、解列检查等、然后在进行开启压力的调校和密封性能试验，确定安全阀是否完好的一个校验过程；调校好的安全阀还要在锅炉上再次进行运行验证，验证安全阀的整定压力、座压力、密封性能的确认检查，验证工作由校验人员在现场进行验证。

第 1 页 共 5 页 锅炉上安全阀的安装要求

安全阀安装应符合下列要求：

（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

（2）安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。

（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。

（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

锅炉上安全阀的安装要求（二）

锅炉是一种用于将水加热为蒸汽或热水的热能转换设备，广泛应用于工业、商业和家庭等领域。由于锅炉内部产生的蒸汽或热水具有高温高压的特点，为了保证锅炉的安全运行，必须在锅炉上安装安全第 2 页 共 5 页 阀。安全阀的作用是在锅炉内部压力超过规定值时，自动打开释放压力，以防止锅炉发生爆炸。下面我们将详细介绍锅炉上安全阀的安装要求。

1. 安全阀的选择

首先，我们需要选择合适的安全阀。根据锅炉的类型、压力等级和排放能力来选择安全阀。安全阀的排放能力应符合锅炉设计的最大蒸发量，同时要满足国家相关标准的要求。

2. 安全阀的数量

根据锅炉的性能和排放能力，确定安全阀的数量。一般情况下，小型锅炉只需安装一只安全阀，而大型锅炉则需要安装多只安全阀以确保安全。
