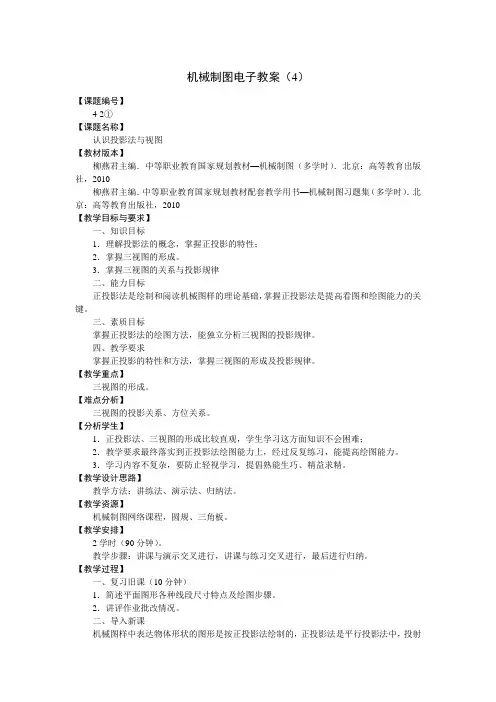

机械制图电子教案（4）
【课题编号】
4-2①
【课题名称】
认识投影法与视图
【教材版本】
柳燕君主编．中等职业教育国家规划教材—机械制图（多学时）．北京：高等教育出版社，2010
柳燕君主编．中等职业教育国家规划教材配套教学用书—机械制图习题集（多学时）．北京：高等教育出版社，2010
【教学目标与要求】
一、知识目标
1．理解投影法的概念，掌握正投影的特性；
2．掌握三视图的形成。
3．掌握三视图的关系与投影规律
二、能力目标
正投影法是绘制和阅读机械图样的理论基础，掌握正投影法是提高看图和绘图能力的关键。
三、素质目标
掌握正投影法的绘图方法，能独立分析三视图的投影规律。
四、教学要求
掌握正投影的特性和方法，掌握三视图的形成及投影规律。
【教学重点】
三视图的形成。
【难点分析】
三视图的投影关系、方位关系。
【分析学生】
1．正投影法、三视图的形成比较直观，学生学习这方面知识不会困难；
2．教学要求最终落实到正投影法绘图能力上，经过反复练习，能提高绘图能力。
3．学习内容不复杂，要防止轻视学习，提倡熟能生巧、精益求精。
【教学设计思路】
教学方法：讲练法、演示法、归纳法。
【教学资源】
机械制图网络课程，圆规、三角板。
【教学安排】
2学时（90分钟）。
教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
【教学过程】
一、复习旧课（10分钟）
1．简述平面图形各种线段尺寸特点及绘图步骤。
2．讲评作业批改情况。
二、导入新课
机械图样中表达物体形状的图形是按正投影法绘制的，正投影法是平行投影法中，投射线与投影面垂直的投影法，它是绘制和阅读机械图样的理论基础，本次课将介绍正投影法有关的内容。
三、新课教学（70分钟）
1．投影法的概念（10分钟）
教师讲授中心投影法、平等投影法（斜投影法、正投影法）。并交叉进行演示。
2．三视图的形成（30分钟）
教师讲授三视图的形成（三投影面体系、三视图的形成），交叉演示三视图的形成、三视图的展开、投影展开摊本在同一平面上的三视图。
机械制图基础知识
1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注的尺寸，一般应由尺寸数字，尺寸界线，尺寸线，箭头四个要素组成。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
一、机械制图基础知识
1.机械制图的概念
机械制图是机械设计师用来表达和传达机械产品设计意图的一种图形语言和工具。通过机械制图可以清晰地描述机械产品的结构、尺寸、形状和运动关系，以便于制造、装配和维护。
2.机械制图的分类
按照用途和内容，机械制图可以分为装配图、零件图、工艺图等；按照表现方式，可以分为平面图、立体图等。
3.机械制图的规定
机械制图的制作和表现需要遵循一定的规范和标准，如GB/T文稿标准、GB/T 技术制图标准和GB/T 图样构成和表现等。
4.机械制图的机构基本构成
机械制图包括图面、状态、尺寸、表面处理、间隙、标注等基本构成要素。
5.机械制图的常用标准符号
机械制图中常用的标准符号有直线、圆、弧线、螺纹、键槽、刀具、润滑、轴承、连接、焊接等。
6.机械制图的常用尺度
机械制图常用的尺度有全尺、缩尺、比例尺，按照设计和使用要求选择合适的尺度。
7.机械制图的投影法
机械制图的投影法是通过平行投影或透视投影来表现物体的各个面，其中平行投影分为正投影和斜投影。
8.机械制图的视图
机械制图中的视图包括主视图、剖视图、局部放大视图、展开视图等，可以清晰地表现物体的各个部分。
9.机械零件的图样标注
机械零件制图需要进行标注，包括尺寸、公差、表面粗糙度、键槽符号、螺纹符号等标注内容。
1.绘制简单零件图与装配图
绘制简单零件图需要掌握主视图和剖视图的绘制方法，以及标注尺寸、公差和表面粗糙度等内容。绘制装配图需要掌握零件的符号标注和装配关系的表现。
2.绘制螺纹与键槽图样
绘制螺纹图样要求掌握各种规格和类型螺纹的标准表示方法，包括内螺纹和外螺纹的绘制；绘制键槽图样要求掌握各种规格和类型键槽的标准表示方法，包括平键、止动键、花键等的绘制。
3.绘制轴承、联接和焊接图样
绘制轴承图样需要掌握各种轴承的标准表示方法，包括滚动轴承、滑动轴承等的绘制；绘制联接图样要求掌握各种联接的标准表示方法，包括螺栓连接、销钉连接等的绘制；绘制焊接图样要求掌握各种焊接的标准表示方法，包括角焊缝、对接焊缝等的绘制。
2016/8/8机械制图基础知识复习（一）
/s?__biz=MzA5ODYyNjQxMQ==&mid=2668467832&idx=3&sn=0d4d8816257e19f22aaa9d787afb20f9&scene=4#wechat_redirect1/5机械制图基础知识复习（一）
一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示
图1 INT7 2”的零件图（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。（2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。（3）必要的尺寸 反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。（4）技术要求 给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的2016-08-06机械社区2016/8/8机械制图基础知识复习（一）
http://mp.weix
/s?__biz=MzA5ODYyNjQxMQ==&mid=2668467832&idx=3&sn=0d4d8816257e19f22aaa9d787afb20f9&scene=4#wechat_redirect2/5视图，他们是他们是:
前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图 2016/8/8机械制图基础知识复习（一）
