铣的工作原理

仿形铣床的工作原理有几种

仿形铣床的工作原理主要有以下几种：

1. 平面仿形铣削：平面仿形铣削是利用刀具在工件表面移动的同时，使刀具的切削剖面形状符合设计要求，从而依据工件的样板或轮廓加工工件表面。

2. 曲面仿形铣削：曲面仿形铣削是在平面仿形铣削的基础上，增加了对工件曲面的加工。通过工件表面的各点对应于曲线轨迹的位置来实现切削运动。

3. 简单曲线仿形铣削：简单曲线仿形铣削是指刀具沿着设计好的曲线轮廓进行铣削，将工件加工成对应的曲线形状。

4. 复杂曲线仿形铣削：复杂曲线仿形铣削是指基于数学模型的复杂曲线设计进行铣削，通常会使用计算机辅助设计和加工（CAD/CAM）系统，通过数控机床进行控制。

这些工作原理在不同的铣床加工应用中会有不同的实现方式和控制方法。

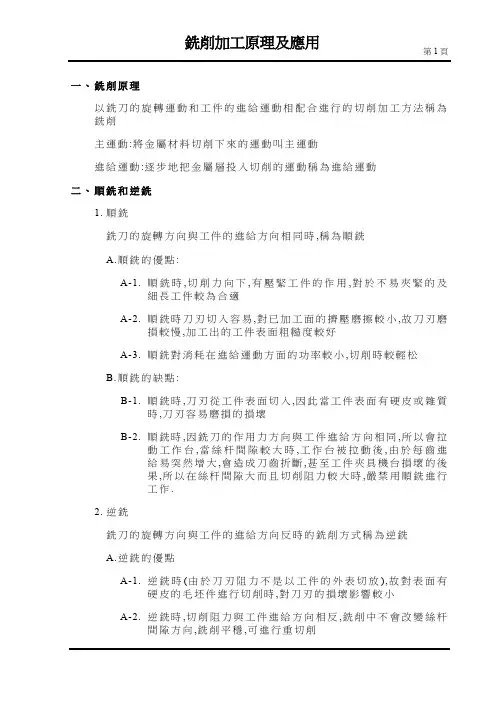

銑削加工原理及應用

第1頁

一、 銑削原理

以銑刀的旋轉運動和工件的進給運動相配合進行的切削加工方法稱為銑削

主運動:將金屬材料切削下來的運動叫主運動

進給運動:逐步地把金屬層投入切削的運動稱為進給運動

二、 順銑和逆銑

1. 順銑

銑刀的旋轉方向與工件的進給方向相同時,稱為順銑

A. 順銑的優點:

A-1. 順銑時,切削力向下,有壓緊工件的作用,對於不易夾緊的及細長工件較為合適

A-2. 順銑時刀刃切入容易,對已加工面的擠壓磨擦較小,故刀刃磨損較慢,加工出的工件表面粗糙度較好

A-3. 順銑對消耗在進給運動方面的功率較小,切削時較輕松

B. 順銑的缺點:

B-1. 順銑時,刀刃從工件表面切入,因此當工件表面有硬皮或雜質時,刀刃容易磨損的損壞

B-2. 順銑時,因銑刀的作用力方向與工件進給方向相同,所以會拉動工作台,當絲杆間隙較大時,工作台被拉動後,由於每齒進給易突然增大,會造成刀齒折斷,甚至工件夾具機台損壞的後果,所以在絲杆間隙大而且切削阻力較大時,嚴禁用順銑進行工作.

2. 逆銑

銑刀的旋轉方向與工件的進給方向反時的銑削方式稱為逆銑

A. 逆銑的優點

A-1. 逆銑時(由於刀刃阻力不是以工件的外表切放),故對表面有硬皮的毛坯件進行切削時,對刀刃的損壞影響較小

A-2. 逆銑時,切削阻力與工件進給方向相反,銑削中不會改變絲杆間隙方向,銑削平穩,可進行重切削 銑削加工原理及應用

第2頁

B. 逆銑的缺點

B-1. 逆銑時,垂直作用力向上,容易導致工件被拉起(臥銑由這突出)

B-2. 逆銑時,由於刀刃開始切入時要滑移一小段距離,故刀刃易磨損,并使已加工面受到冷擠壓和磨擦,影響工件的表面粗糙度

B-3. 逆銑時消耗在進給運動方面的功率較大

綜合上述,在一般情況下,均應采用逆銑,由於順銑也有較多優點,故在精切削或機台絲杆間隙小時可采用順銑

3. 對稱銑削

工件處在銑刀中間時的銑削稱為對稱銑削刀齒的前半部分為逆銑,後半部分為順銑,故工件和作台容易產動,此外對窄長的工件容易造成變形和彎曲,只有在工件寬度接近銑刀直徑時采用

铣床操作的基本知识

一、铣床的概述

铣床是一种常用的金属加工机床，通过旋转刀具将工件表面的金属材料切削去除，以达到加工和成型的目的。本文将详细介绍铣床的基本知识和操作要点。

二、铣床的结构和工作原理

铣床主要由床身、滑台、工作台、主轴、进给机构等组成。床身用于支撑和固定各部件，滑台用于移动工件，而工作台用于夹持工件。主轴是刀具的驱动部件，进给机构则控制切削过程中的进给速度和方向。

三、铣床的分类

根据不同的切削方式和结构特点，铣床可以分为：立式铣床、卧式铣床、龙门铣床、车削铣床等。每种铣床都有其适用的加工情况，具体选择应根据工件特点和加工要求进行考虑。

3.1 立式铣床

立式铣床的刀具装在主轴上，在床身的纵向移动，适用于小型零件的加工。由于立式铣床主轴靠近工作台，所以工件容易装夹和定位，操作也相对简单。

3.2 卧式铣床

卧式铣床的主轴是水平布置的，刀具装在主轴框架上，适用于大型和重型工件的加工。相比于立式铣床，卧式铣床切削时稳定性更好，能够承受更大的切削力。

3.3 龙门铣床

龙门铣床的主轴和工作台都在横向移动，适用于大型工件的加工。由于龙门铣床具有较大的工作空间和刚性好的特点，常用于加工大型铸件和模具。 3.4 车削铣床

车削铣床是一种结合了车床和铣床的机床，可以实现既能车削又能铣削的多功能加工。车削铣床广泛应用于航空航天、汽车制造、模具加工等行业。

四、铣削刀具的选择和使用

铣削刀具是铣床加工中的关键工具，正确选择和使用刀具能够提高加工效率和质量，也能够延长刀具的使用寿命。

4.1 刀具材料

常见的刀具材料有高速钢、硬质合金、陶瓷等。根据不同的切削情况和工件材料，选择合适的刀具材料能够提高切削速度和刀具寿命。

4.2 刀具类型

铣床常用的刀具类型有立铣刀、面铣刀、T型槽铣刀、球型铣刀等。根据加工要求和切削情况，选择合适的刀具类型能够实现不同的加工效果。

4.3 刀具涂层

刀具涂层能够提高刀具表面的硬度和润滑性，减少摩擦和磨损，并有效延长刀具的使用寿命。常见的刀具涂层材料有涂层碳化物、涂层氮化物等。

铣床基本介绍范文

铣床（Milling machine）是一种通过回转的刀具在工件上切削材料的机床。它是金属切削加工中，最常用的一种机床之一、铣床具有加工平面、曲面、齿轮副零件的能力，并可进行钻孔、铰孔、扩孔、镗孔等工序。下面将对铣床的基本结构和工作原理进行详细介绍。

一、铣床的基本结构：

铣床的基本结构主要包括：床身、滑台、工作台、卧轴、立柱、横梁、导轨、滚珠丝杠、电机等。

1.床身：床身是铣床的基本支撑部分，承载着各个部件。床身一般采用铸造件，具有稳定性好、刚性强的特点。

2.滑台：滑台是铣床的移动部件，它可以在床身上前后滑动。滑台上安装有工作台和卧轴，通过滑台的移动来实现工件的定位和加工。

3.工作台：工作台是铣床的工作平台，用于夹持和固定工件。工作台可以根据需要进行旋转、倾斜等操作，以便完成复杂的工件加工。

4.卧轴：卧轴是铣床上的主轴，它通过电机的驱动来带动刀具进行切削。卧轴可以根据需要进行升降、前后移动等操作，以便进行不同形式的切削。

5.立柱和横梁：立柱和横梁是床身的支撑结构，它们具有较高的刚性和稳定性，能够承受较大的切削力和工作负荷。

6.导轨和滚珠丝杠：导轨和滚珠丝杠是铣床的导向传动部件。导轨可以使滑台在床身上平稳移动，滚珠丝杠可以使卧轴在滑台上平稳移动，从而实现精密加工。 二、铣床的工作原理：

铣床的工作原理是通过将工件夹持在工作台上，并利用卧轴带动刀具进行切削，从而实现对工件进行加工。

1.定位：首先，要将工件正确地夹持在工作台上。可以使用夹具、钳子等夹具将工件固定在工作台上，保证工件的稳定性和精度。

2.设定切削参数：根据工件的加工要求，确定切削的深度、进给量和转速等参数。这些参数通常由加工工艺和切削材料决定。

3.开机操作：调整好切削参数后，将铣床的电机启动，使刀具开始旋转。同时，控制滑台和卧轴的移动，使刀具能够切削工件的表面。

4.切削过程：刀具在卧轴的带动下，沿着工件表面进行旋转切削。切削时，刀具要与工件表面保持一定的切削进给量，并且按照规定的路径进行切削。
