正反转控制电路图及其原理分析
要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。下面是接触器联锁的正反转控制线路，如图所示
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。
正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。
停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。
反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。
对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。如果不先按SB1，而是直接按SB3，电动机是不会反转的。
精品文档
. 三相电动机正反转控制原理图
一、原理图
M～3 精品文档
. 二、说明
LI、L2、L3分别为主回路的三根相线380V, QS1主回路空气开关断路器，FU1-3主回路熔断器，FU4-5控制回路熔断器，QS2控制回路断路器，SB1、SB2、SB3控制按钮，KM1、KM2接触器，FR热继电器，M三相电动机。
当按下按钮SB2时电流经过SB2、KM2的常闭触点到接触器KM1,接触器 KM1得电动作，KMI的常开触点自锁电动机M正传开始工作，按下SB1接触器KM1失电，电动机停止工作。
按下按钮SB3时电流经过SB3、KM1的常闭触点到接触器KM2,接触器 KM2得电动作，KM2的常开触点自锁电动机M反传开始工作，按下SB1接触器KM2失电，电动机停止工作。

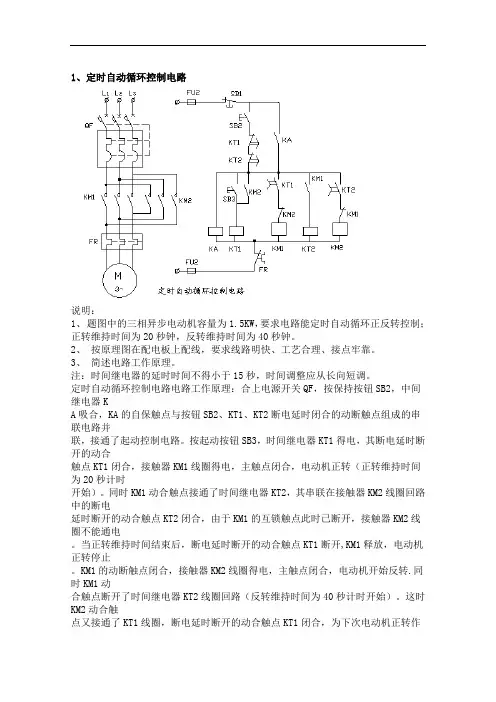

1、定时自动循环控制电路
说明：
1、 题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。
2、 按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。
3、 简述电路工作原理。
注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。
定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器K
A吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并
联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合
触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时
开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电
延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电
。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止
。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动
合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触
点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此 时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮
SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次
起动控制电路。 热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断
开，保护了电动机。
2、顺序控制电路（范例）
顺序控制电路（范例）工作原理：
图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，
KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机
1、定时自动循环控制电路
说明：
1、 题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。
2、 按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。
3、 简述电路工作原理。
注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。
定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器K
A吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并
联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合
触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时
开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电
延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电
。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止
。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动
合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触
点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作
准备。因此
时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮
SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次
起动控制电路。 热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断
开，保护了电动机。
2、顺序控制电路（范例）
顺序控制电路（范例）工作原理：
图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，
