三效蒸发器工艺流程图

三效蒸发器运作原理

三效蒸发器脱盐法是利用浓缩结晶系统将废液中的无机盐通过蒸发的方式加以去掉的方法。

蒸发是现代化工单元操作之一，即用加热的方法使溶液中的部分溶剂汽化并去掉，以增加溶液的浓度。

三效蒸发器是由相互串联的三个蒸发器组成，低温(90℃左右)加热蒸汽被引入一效，加热其中的废液，产生的蒸气被引入二效作为加热蒸气，使二效的废液比一效低的温度蒸发，这个过程一直重复到末效。

一效凝水返回热源处，其它各效凝水汇集后输出，一份的蒸气投入，可以蒸发多的水出来。同时，高盐废水经过由一效到末效的依次浓缩，在末效达到过饱和而结晶析出，由此实现盐分与废水的固液分离。

在含盐废水的处理过程中，含盐废水进入三效浓缩结晶装置，经过三效蒸发冷凝的浓缩结晶过程，分离废液;无机盐和部分物质可结晶分离出来，焚烧处理为无机盐废渣;不能结晶的浓缩废液可采用滚筒蒸发器，形成固态废渣，焚烧处理。

三效蒸发器脱盐法据欧成熟、可处理废水较广、占地面积小、处理速度快、节能等优点，随着化工产业的发展，越来越多的高含盐废水需要处理，三效蒸发器脱盐法的应用将越来越广。

温州利祥机械有限公司 三效降膜式蒸发器使用说明书

目 录

一、 产品简介. . . . . . . . . . . . . . . . . . . . . . . . . . . 1

二、 设备特点. . . . . . . . . . . . . . . . . . . . . . . . . . . 1

三、 技术参数. . . . . . . . . . . . . . . . . . . . . . . . . . . 2

四、 工作原理. . . . . . . . . . . . . . . . . . . . . . . . . . . 2

五、 操作规程. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

六、 维护与保养. . . . . . . . . . . . . . . . . . . . . . . . . 5

七、 工艺流程图. . . . . . . . . . . . . . . . . . . . . . . . . 6

温州利祥机械有限公司 三效降膜式蒸发器使用说明书

1 一、产品简介

本设备广泛适用于葡萄糖、淀粉糖、低聚糖、饴糖、山梨醇、鲜奶、果汁、维C、麦芽糊精、化工、制药等水溶液的浓缩。并可广泛用于味精、酒精、鱼粉等行业的废液处理。

该设备在真空低温条件下进行连续操作，具有蒸发能力高、节能降耗、运行费用低、能最大地保持被处理物料原有的色、香、味和成份。在食品、医药、粮食深加工、饮料、轻工、环保、化工等许多行业均得到广泛的应用。

BNJM03型蒸发器（即三效降膜蒸发器）可以根据不同被处理物料的特点，设计成不同的工艺流程，也可根据不同用户要求配备自动化控制系统。

二、设备特点

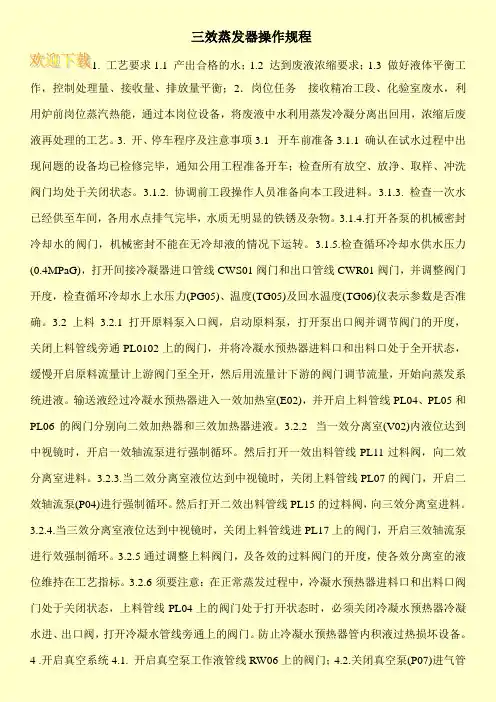

三效蒸发器操作规程

1. 工艺要求1.1 产出合格的水；1.2 达到废液浓缩要求；1.3 做好液体平衡工作，控制处理量、接收量、排放量平衡；2．岗位任务 接收精冶工段、化验室废水，利用炉前岗位蒸汽热能，通过本岗位设备，将废液中水利用蒸发冷凝分离出回用，浓缩后废液再处理的工艺。3. 开、停车程序及注意事项3.1 开车前准备3.1.1 确认在试水过程中出现问题的设备均已检修完毕，通知公用工程准备开车；检查所有放空、放净、取样、冲洗阀门均处于关闭状态。3.1.2. 协调前工段操作人员准备向本工段进料。3.1.3. 检查一次水已经供至车间，各用水点排气完毕，水质无明显的铁锈及杂物。3.1.4.打开各泵的机械密封冷却水的阀门，机械密封不能在无冷却液的情况下运转。3.1.5.检查循环冷却水供水压力(0.4MPaG)，打开间接冷凝器进口管线CWS01阀门和出口管线CWR01阀门，并调整阀门开度，检查循环冷却水上水压力(PG05)、温度(TG05)及回水温度(TG06)仪表示参数是否准确。3.2 上料3.2.1 打开原料泵入口阀，启动原料泵，打开泵出口阀并调节阀门的开度，关闭上料管线旁通PL0102上的阀门，并将冷凝水预热器进料口和出料口处于全开状态，缓慢开启原料流量计上游阀门至全开，然后用流量计下游的阀门调节流量，开始向蒸发系统进液。输送液经过冷凝水预热器进入一效加热室(E02)，并开启上料管线PL04、PL05和PL06的阀门分别向二效加热器和三效加热器进液。3.2.2 当一效分离室(V02)内液位达到中视镜时，开启一效轴流泵进行强制循环。然后打开一效出料管线PL11过料阀，向二效分离室进料。3.2.3.当二效分离室液位达到中视镜时，关闭上料管线PL07的阀门，开启二效轴流泵(P04)进行强制循环。然后打开二效出料管线PL15的过料阀，向三效分离室进料。3.2.4.当三效分离室液位达到中视镜时，关闭上料管线进PL17上的阀门，开启三效轴流泵进行效强制循环。3.2.5通过调整上料阀门，及各效的过料阀门的开度，使各效分离室的液位维持在工艺指标。3.2.6须要注意：在正常蒸发过程中，冷凝水预热器进料口和出料口阀门处于关闭状态，上料管线PL04上的阀门处于打开状态时，必须关闭冷凝水预热器冷凝水进、出口阀，打开冷凝水管线旁通上的阀门。防止冷凝水预热器管内积液过热损坏设备。4 .开启真空系统4.1. 开启真空泵工作液管线RW06上的阀门；4.2.关闭真空泵(P07)进气管

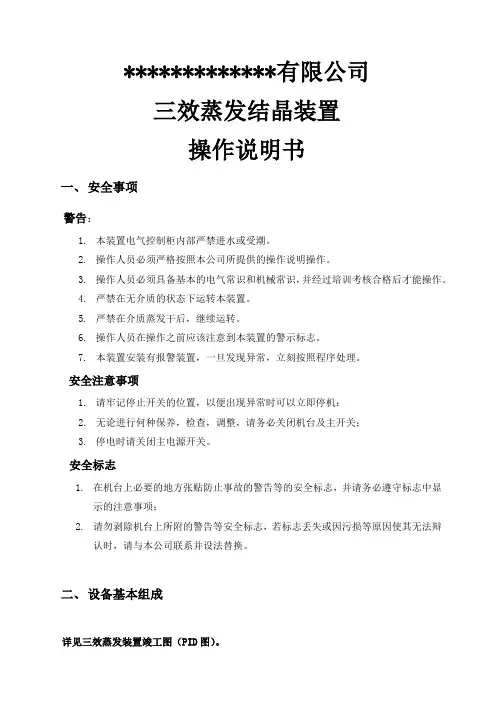

*************有限公司

三效蒸发结晶装置

操作说明书

一、 安全事项

警告：

1. 本装置电气控制柜内部严禁进水或受潮。

2. 操作人员必须严格按照本公司所提供的操作说明操作。

3. 操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。

4. 严禁在无介质的状态下运转本装置。

5. 严禁在介质蒸发干后，继续运转。

6. 操作人员在操作之前应该注意到本装置的警示标志。

7. 本装置安装有报警装置，一旦发现异常，立刻按照程序处理。

安全注意事项

1. 请牢记停止开关的位置，以便出现异常时可以立即停机；

2. 无论进行何种保养，检查，调整，请务必关闭机台及主开关；

3. 停电时请关闭主电源开关。

安全标志

1. 在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显示的注意事项；

2. 请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩认时，请与本公司联系并设法替换。

二、 设备基本组成

详见三效蒸发装置竣工图（PID图）。 三、 操作说明

开车前的检查、准备工作：

1. 操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求；

2. 检查设备各法兰，阀门，管道有没有漏气，漏水的现象；

3. 检查各泵的油位是否充足，应在二分之一处；

4. 启动密封水泵，保证各泵有充足的冷却密封水供应；

5. 提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、原水正常情况下开车；

6. 开机前确保主电源正常，设备电源在接通状态。所有阀门在设定的开关状态，仪表正常工作；

7. 开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。如不在设定液位时，需要处理，必须随时掌握处理进度；

8. 本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。

自动时，执行以下操作：

1. 首次启动时需要往真空泵补水，。若真空泵之前有运行过，则无需再次补水。
