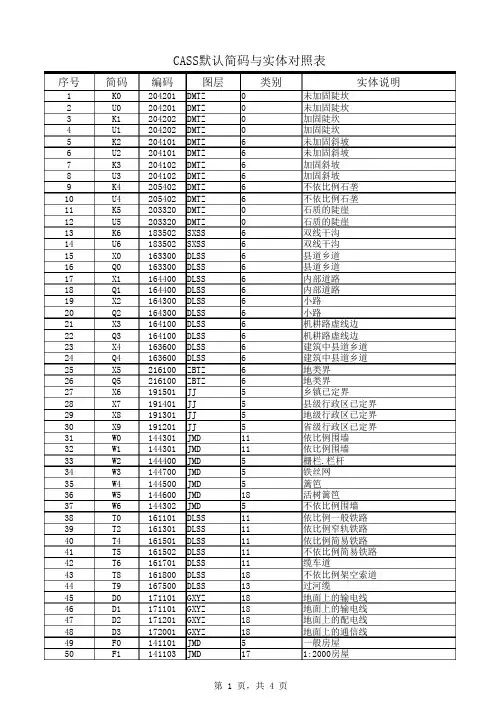

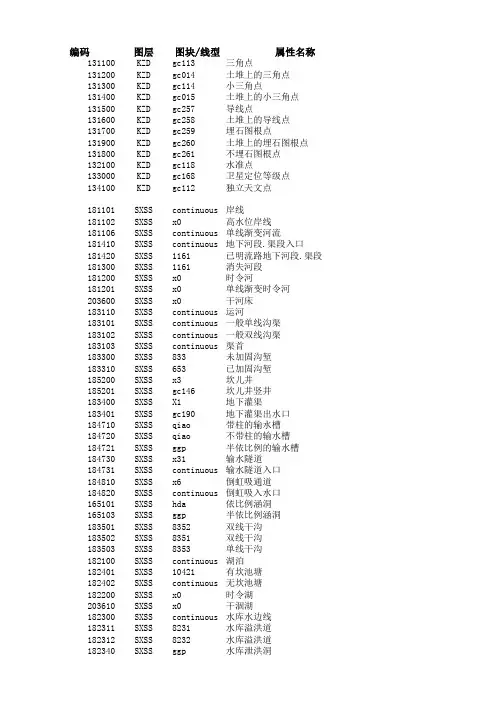

cass实体名称-图层-实体代码对照表要点

序号简码编码图层类别实体说明1K0204201DMTZ0未加固陡坎2U0204201DMTZ0未加固陡坎3K1204202DMTZ0加固陡坎4U1204202DMTZ0加固陡坎5K2204101DMTZ6未加固斜坡6U2204101DMTZ6未加固斜坡7K3204102DMTZ6加固斜坡8U3204102DMTZ6加固斜坡9K4205402DMTZ6不依比例石垄10U4205402DMTZ6不依比例石垄11K5203320DMTZ0石质的陡崖12U5203320DMTZ0石质的陡崖13K6183502SXSS6双线干沟14U6183502SXSS6双线干沟15X0163300DLSS6县道乡道16Q0163300DLSS6县道乡道17X1164400DLSS6内部道路18Q1164400DLSS6内部道路19X2164300DLSS6小路20Q2164300DLSS6小路21X3164100DLSS6机耕路虚线边22Q3164100DLSS6机耕路虚线边23X4163600DLSS6建筑中县道乡道24Q4163600DLSS6建筑中县道乡道25X5216100ZBTZ6地类界26Q5216100ZBTZ6地类界27X6191501JJ5乡镇已定界28X7191401JJ5县级行政区已定界29X8191301JJ5地级行政区已定界30X9191201JJ5省级行政区已定界31W0144301JMD11依比例围墙32W1144301JMD11依比例围墙33W2144400JMD5栅栏.栏杆34W3144700JMD5铁丝网35W4144500JMD5篱笆36W5144600JMD18活树篱笆37W6144302JMD5不依比例围墙38T0161101DLSS11依比例一般铁路39T2161301DLSS11依比例窄轨铁路40T4161501DLSS11依比例简易铁路41T5161502DLSS11不依比例简易铁路42T6161701DLSS11缆车道43T8161800DLSS18不依比例架空索道44T9167500DLSS13过河缆45D0171101GXYZ18地面上的输电线46D1171101GXYZ18地面上的输电线47D2171201GXYZ18地面上的配电线48D3172001GXYZ18地面上的通信线49F0141101JMD5一般房屋50F1141103JMD171:2000房屋序号简码编码图层类别实体说明51F2141111JMD8砼房屋52F3141300JMD8建筑房屋53F4141400JMD8破坏房屋54F5141500JMD18棚房55F6141200JMD8简单房屋56G0173110GXYZ5架空的上水管道57G1173110GXYZ5架空的上水管道58G2173210GXYZ5地面上的上水管道59G3173310GXYZ5地面下的上水管道60G4173410GXYZ16有管堤的上水管道61B0211200ZBTZ17旱地62B1211100ZBTZ17稻田63B2215400ZBTZ17花圃64B3214100ZBTZ17天然草地65B4213100ZBTZ17成林66B5211400ZBTZ17菜地67B6212100ZBTZ17果园68B7211300ZBTZ17水生经济作物地69B8213201ZBTZ17大面积灌木林70B9213901ZBTZ17大面积竹林71H0211200ZBTZ17旱地72H1211100ZBTZ17稻田73H2215400ZBTZ17花圃74H3214100ZBTZ17天然草地75H4213100ZBTZ17成林76H5211400ZBTZ17菜地77H6212100ZBTZ17果园78H7211300ZBTZ17水生经济作物地79H8213201ZBTZ17大面积灌木林80H9213901ZBTZ17大面积竹林81C0131800KZD20不埋石图根点82C1131700KZD20埋石图根点83C2131500KZD20导线点84C3131300KZD20小三角点85C4131100KZD20三角点86C5131200KZD20土堆上的三角点87C6131400KZD20土堆上的小三角点88C7134100KZD20独立天文点89C8132100KZD20水准点90C9133000KZD20卫星定位等级点91C10131600KZD20土堆上的导线点92A00154400DLDW1水文站93A01167800DLSS1停泊场94A02168101DLSS1不依比例灯塔95A03168102DLSS1灯桩96A04168103DLSS1灯船97A07168400DLSS1系船浮筒98A08169003DLSS2急流99A09168500DLSS1过江管线标100A10168600DLSS1信号杆序号简码编码图层类别实体说明101A11169001DLSS1露出的沉船102A12169002DLSS1淹没的沉船103A13185300SXSS2泉104A14185102SXSS1水井105A15205302DMTZ2不依比例石堆106A16154600DLDW1学校107A17153902DLDW1不依比例积肥池108A18154700DLDW1医疗点109A19142112JMD2地上窑洞不依比例110A20155800DLDW1电视发射塔111A21142122JMD1地下窑洞112A22158602DLDW1窑113A23142200JMD1蒙古包114A24174100GXYZ1给水检修井115A25174200GXYZ1排水.雨水检修井116A26175101GXYZ1污水蓖子园形117A27174300GXYZ1排水暗井118A28174400GXYZ1煤气.天然气检修井119A29174500GXYZ1热力检修井120A30174601GXYZ1电信人孔121A31174602GXYZ1电信手孔122A32174700GXYZ1电力检修井123A33174800GXYZ1工业.石油检修井124A34152802DLDW1不依比例液体.气体储存设备125A35174900GXYZ1不明用途的检修井126A36175200GXYZ1消火栓127A37175300GXYZ1阀门128A38175400GXYZ1水龙头129A39175102GXYZ2污水蓖子长形130A40171802GXYZ1不依比例变电室131A41155702DLDW1无线电杆.塔132A42171300GXYZ1电杆133A43157202DLDW1旧碉堡134A45165601DLSS1里程碑135A46165602DLSS1坡度标136A47165603DLSS1路标137A48165604DLSS1汽车停车站138A49162500DLSS1臂板信号灯139A50213801ZBTZ1阔叶独立树140A51213802ZBTZ1针叶独立树141A52213803ZBTZ1果树独立树142A53213804ZBTZ1椰子.槟榔独立树143A54152700DLDW1烟囱144A55152900DLDW1露天设备145A56158400DLDW1地磅146A57152100DLDW1起重机147A58151200DLDW1不依比例探井148A59151100DLDW1钻孔149A60151700DLDW1石油.天然气井150A61151600DLDW1盐井序号简码编码图层类别实体说明151A62151504DLDW1废弃的小矿井152A63151503DLDW2废弃的平洞洞口153A64151501DLDW1废弃的竖井井口(圆) 154A65151404DLDW1开采的小矿井155A66151403DLDW2开采的平洞洞口156A67151401DLDW1开采的竖井井口(圆) 157A68155100DLSS1加油站158A69154100DLDW1气象站159A70155210DLDW1路灯160A71155221DLDW1杆式照射灯161A72155300DLDW1喷水池162A73155500DLDW1不依比例垃圾台163A74156400DLDW1旗杆164A75156602DLDW1亭165A76155600DLDW1岗亭.岗楼166A77157102DLDW1钟楼.城楼.鼓楼167A78152620DLDW1水塔168A79152630DLDW1水塔烟囱169A80154300DLDW1环保检测站170A81153102DLDW1不依比例粮仓171A82153200DLDW1风车172A83153300DLDW1水磨房.水车173A84155900DLDW1避雷针174A85153400SXSS1水轮泵.抽水机站175A86143502JMD1地下建筑物通风口176A87156102DLDW1纪念碑177A88156202DLDW1碑.柱.墩178A89156302DLDW1塑像179A90157502DLDW1庙宇180A91157602DLDW1土地庙181A92157702DLDW1教堂182A93157802DLDW1清真寺183A95157302DLDW1宝塔.经塔184A96155400DLDW1假石山185A97152610DLDW1塔形建筑物186A98158701DLDW1独立大坟187A99158703DLDW1不依比例坟地。

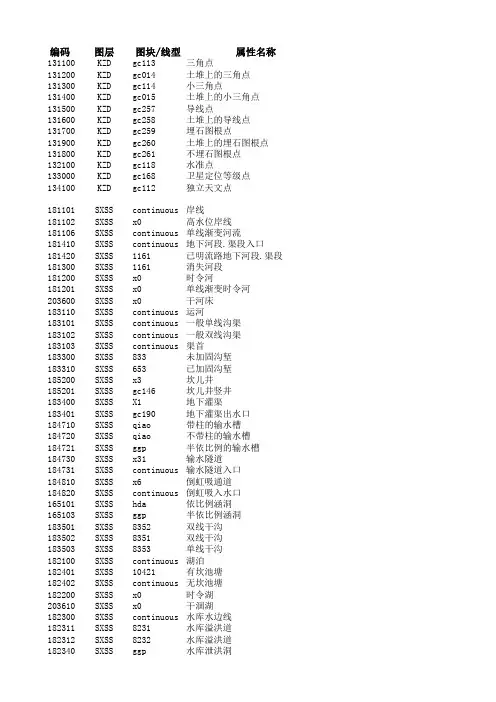

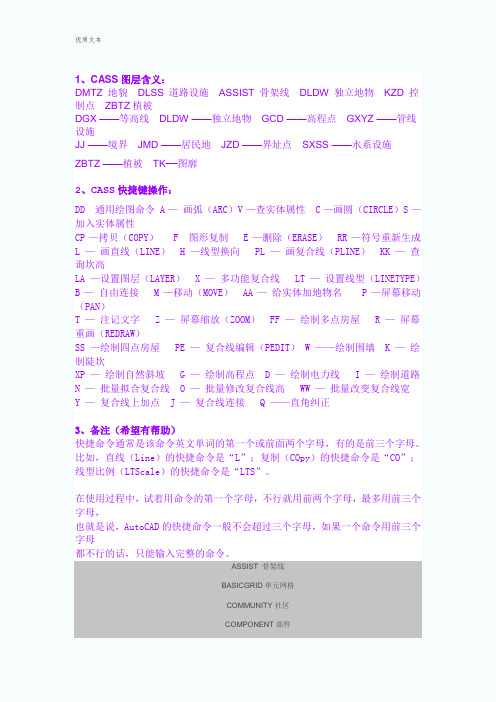

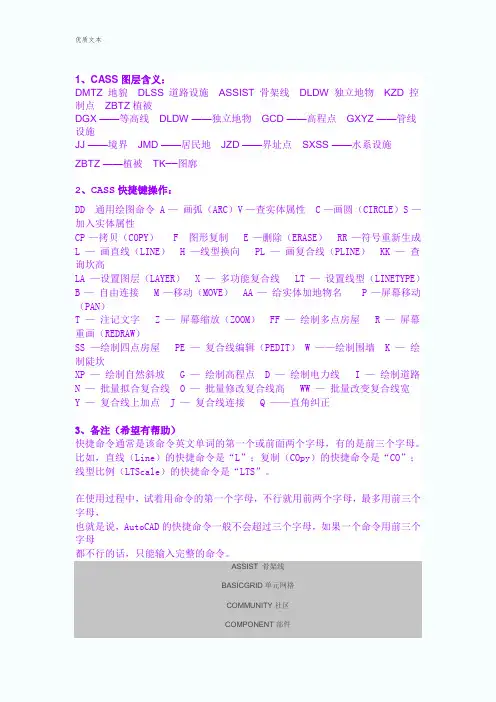

1、CASS图层含义：DMTZ 地貌DLSS 道路设施ASSIST 骨架线DLDW 独立地物KZD 控制点ZBTZ植被DGX ——等高线DLDW ——独立地物GCD ——高程点GXYZ ——管线设施JJ ——境界JMD ——居民地JZD ——界址点SXSS ——水系设施ZBTZ ——植被TK——图廓2、CASS快捷键操作：DD 通用绘图命令 A —画弧（ARC）V —查实体属性 C —画圆（CIRCLE）S —加入实体属性CP —拷贝（COPY） F 图形复制 E —删除（ERASE） RR —符号重新生成L —画直线（LINE） H —线型换向 PL —画复合线（PLINE） KK —查询坎高LA —设置图层（LAYER） X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接 M —移动（MOVE） AA —给实体加地物名 P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM） FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（PEDIT） W ——绘制围墙 K —绘制陡坎XP —绘制自然斜坡 G —绘制高程点 D —绘制电力线 I —绘制道路N —批量拟合复合线 O —批量修改复合线高 WW —批量改变复合线宽Y —复合线上加点 J —复合线连接 Q ——直角纠正3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。

比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。

在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。

ASSIST 骨架线BASICGRID单元网格COMMUNITY社区COMPONENT部件DGX等高线DLDW独立地物DLJ地类界DLSS独立设施DMTZ地貌土质DSX等深线GXYZ管线设施JJ境界JMD居民地JZD宗地JZP界址点KCJZD勘测界址点KCJZD_TXT勘测界址点注记KCYDJ勘测用地界KZD勘测点MJZJ面积注记SJW三角网SXSS水系设施TK图廓ZBTZ植被土质ZDH宗地号ZJ注记CASS和AutoCAD成图软件一些快捷键和图层释疑1、CASS图层含义：DMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ植被DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被 TK——图廓2、CASS快捷键操作：DD 通用绘图命令 A —画弧（ARC）V —查实体属性 C —画圆（CIRCLE）S —加入实体属性 CP —拷贝（COPY）F 图形复制 E —删除（ERASE） RR —符号重新生成 L —画直线（LINE）H —线型换向 PL —画复合线（PLINE）KK —查询坎高LA —设置图层（LAYER） X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接M —移动（MOVE） AA —给实体加地物名 P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM）FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋PE —复合线编辑（PEDIT） W ——绘制围墙K —绘制陡坎XP —绘制自然斜坡 G —绘制高程点 D —绘制电力线 I —绘制道路N —批量拟合复合线O —批量修改复合线高 WW —批量改变复合线宽Y —复合线上加点 J —复合线连接 Q ——直角纠正（红色的快捷命令是我们使用CASS绘图经常要用到的，很重要）3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。

CASS和AutoCAD成图软件一些快捷键和图层释疑1、CASS图层含义：DMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ植被DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被 TK——图廓2、CASS快捷键操作：DD 通用绘图命令A —画弧（ARC）V —查实体属性 C —画圆（CIRCLE）S —加入实体属性CP —拷贝（COPY）F 图形复制 E —删除（ERASE） RR —符号重新生成L —画直线（LINE） H —线型换向 PL —画复合线（PLINE）KK —查询坎高LA —设置图层（LAYER） X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接M —移动（MOVE） AA —给实体加地物名P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM）FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（PEDIT）W ——绘制围墙K —绘制陡坎XP —绘制自然斜坡 G —绘制高程点 D —绘制电力线 I —绘制道路N —批量拟合复合线O —批量修改复合线高 WW —批量改变复合线宽Y —复合线上加点 J —复合线连接 Q ——直角纠正（红色的快捷命令是我们使用CASS绘图经常要用到的，很重要）3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。

比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。

在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。

简码实体编码实体名称图层K0 204201 未加固陡坎DMTZU 0204201 未加固陡坎DMTZK 1204202 加固陡坎DMTZU 1204202 加固陡坎DMTZK 2204101 未加固斜坡DMTZU2 204101 未加固斜坡DMTZK3 204102 加固斜坡DMTZU3 204102 加固斜坡DMTZK4 205402 不依比例石垄DMT ZU4 205402 不依比例石垄DMT ZK5 203320 石质的陡崖DMTZU5 203320 石质的陡崖DMTZK6 183502 双线干沟SXSSU6 183502 双线干沟SXSSX0 163300 等外公路DLSSQ0 163300 等外公路DLSSX1 164400 内部道路DLSSQ1 164400 内部道路DLSSX2 164300 小路DLSSQ2 164300 小路DLSSX3 164100 大车路虚线边DLSSQ3 164100 大车路虚线边DLSSX4 163600 建筑中等外公路DLSS Q4 163600 建筑中等外公路DLSS X5 216100 地类界ZBTZQ5 216100 地类界ZBTZX6 191501 乡镇已定界JJX7 191401 县.县级市已定界JJX8 191301 地区.地级市已定界JJ X9 191201 省.直辖市已定界JJW0 144301 依比例围墙JMDW1 144301 依比例围墙JMDW2 144400 栅栏.栏杆JMDW3 144700 铁丝网JMDW4 144500 篱笆JMDW5 144600 活树篱笆JMDW6 144302 不依比例围墙JMDT0 161101 依比例一般铁路DLSS T1 161102 不依比例一般铁路DLSS T2 161301 依比例窄轨铁路DLSS T3 161302 不依比例窄轨铁路DLSS T4 161501 依比例轻便铁路DLSS T5 161502 不依比例轻便铁路DLSST6 161701 依比例缆车轨道DLSST7 161702 不依比例缆车轨道DLSS T8 161800 不依比例架空索道DLSS T9 167500 过河缆DLSSD0 171101 地面上的输电线GXYZ D1 171101 地面上的输电线GXYZ D2 171201 地面上的配电线GXYD3 172001 地面上的通信线GXYZ F0 141101 一般房屋JMDF1 141103 小比例尺房屋JMDF2 141111 砼房屋JMDF3 141300 建筑房屋JMDF4 141400 破坏房屋JMDF5 141500 棚房JMDF6 141200 简单房屋JMDG0 173110 架空的上水管道GXYZ G1 173110 架空的上水管道GXYZ G2 173210 地面上的上水管道GXYZ G3 173310 地面下的上水管道GXYZ G4 173410 有管堤的上水管道GXYZ B0 211200 旱地ZBTZB1 211100 稻田ZBTZB2 215400 花圃ZBTZB3 214100 天然草地ZBTZB4 213100 有林地ZBTZB5 211400 菜地ZBTZB6 212100 果园ZBTZB7 211300 水生经济作物地ZBTZB8 213201 大面积灌木林ZBTZB9 213901 大面积竹林ZBTZH0 211200 旱地ZBTZH1 211100 稻田ZBTZH2 215400 花圃ZBTZH3 214100 天然草地ZBTZH4 213100 有林地ZBTZH5 211400 菜地ZBTZH6 212100 果园ZBTZH7 211300 水生经济作物地ZBTZH8 213201 大面积灌木林ZBTZH9 213901 大面积竹林ZBTZC0 131800 不埋石图根点KZDC1 131700 埋石图根点KZDC2 131500 导线点KZDC3 131300 小三角点KZDC4 131100 三角点KZDC5 131200 土堆上的三角点KZDC6 131400 土堆上的小三角点KZDC7 134100 天文点KZDC8 132100 水准点KZDC9 133000 GPS控制点KZDC10 131600 土堆上的导线点KZDA00 154400 水文站DLDWA01 167800 停泊场DLSSA02 168101 航行灯塔DLSSA03 168102 航行灯桩DLSSA04 168103 航行灯船DLSSA05 168201 左岸航行浮标DLSSA06 168202 右岸航行浮标DLSSA07 168400 系船浮筒DLSSA08 169003 急流DLSSA09 168500 过江管线标DLSSA10 168600 信号杆DLSSA11 169001 露出的沉船DLSSA12 169002 淹没的沉船DLSSA13 185300 泉SXSSA14 185102 水井SXSSA15 205302 不依比例石堆DMTZA16 154600 学校DLDWA17 153902 不依比例肥气池DLDWA18 154700 卫生所DLDWA19 142112 地上窑洞不依比例JMDA20 155800 电视发射塔DLDWA21 142122 地下窑洞JMDA22 158602 窑DLDWA23 142200 蒙古包JMDA24 174100 上水检修井GXYZA25 174200 下水.雨水检修井GXYZA26 175101 污水蓖子园形GXYZA27 174300 下水暗井GXYZA28 174400 煤气.天然气检修井GXYZA29 174500 热力检修井GXYZA30 174601 电信人孔GXYZA31 174602 电信手孔GXYZA32 174700 电力检修井GXYZA33 174800 工业.石油检修井GXYZA34 152802 不依比例液体.气体储存设备DLDW A35 174900 不明用途的检修井GXYZA36 175200 消火栓GXYZA37 175300 阀门GXYZA38 175400 水龙头GXYZA39 175102 污水蓖子长形GXYZA40 171802 不依比例变电室GXYZA41 155702 无线电杆.塔DLDWA42 171300 电杆GXYZA43 157202 旧碉堡DLDWA44 154200 雷达站DLDWA45 165601 里程碑DLSSA46 165602 坡度表DLSSA47 165603 路标DLSSA48 165604 汽车站DLSSA49 162500 臂板信号机DLSSA50 213801 阔叶独立树ZBTZA51 213802 针叶独立树ZBTZA52 213803 果树独立树ZBTZA53 213804 椰子.槟榔独立树ZBTZA54 152700 烟囱DLDWA55 152900 露天设备DLDWA56 158400 地磅DLDWA57 152100 起重机DLDWA58 151200 探井DLDWA59 151100 钻孔DLDWA60 151700 石油.天然气井DLDWA61 151600 盐井DLDWA62 151504 废弃的小矿井DLDWA63 151503 废弃的平洞洞口DLDWA64 151501 废弃的竖井井口(圆) DLDW A65 151404 开采的小矿井DLDWA66 151403 开采的平洞洞口DLDWA67 151401 开采的竖井井口(圆) DLDW A68 155100 加油站DLDWA69 154100 气象站DLDWA70 155210 路灯DLDWA71 155221 杆式照射灯DLDWA72 155300喷水池DLDWA73 155500垃圾台DLDWA74 156400旗杆DLDWA75 156602亭DLDWA76 155600 岗亭.岗楼DLDWA77 157102 钟楼.城楼.鼓楼DLDWA78 152620 水塔DLDWA79 152630 水塔烟囱DLDWA80 154300 环保检测站DLDWA81 153102 不依比例粮仓DLDWA82 153200 风车DLDWA83 153300 水磨房.水车DLDWA84 155900 避雷针DLDWA85 153400 水轮泵.抽水机站DLDWA86 143502 地下建筑物通风口JMDA87 156102 纪念碑DLDWA88 156202 碑.柱.墩DLDWA89 156302 塑像DLDWA90 157502 庙宇DLDWA91 157602 土地庙DLDWA92 157702 教堂DLDWA93 157802 清真寺DLDWA94 157900 敖包，经堆A95 157302 宝塔.经塔DLDWA96 155400 假石山DLDWA97 152610 塔形建筑物DLDWA98 158701 独立坟DLDWA99 158703 散坟DLD参数配置就要在CAD命令行键入：setpara 空格。
