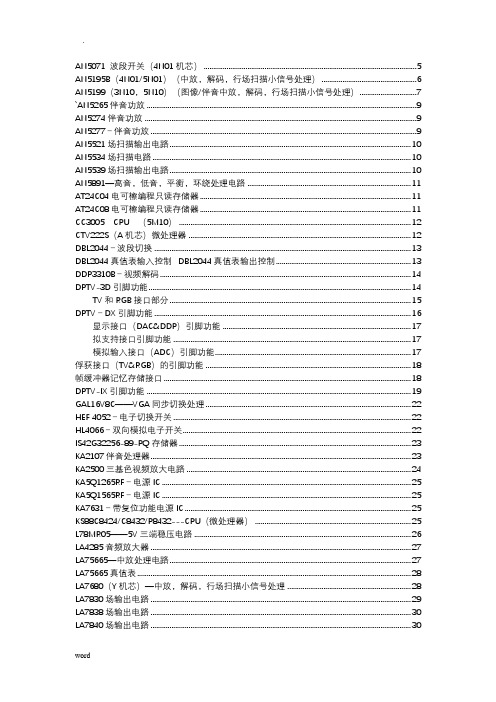

AN5071 波段开关（4N01机芯） (5)AN5195B（4N01/5N01）（中放，解码，行场扫描小信号处理） (6)AN5199（3N10，5N10）（图像/伴音中放，解码，行场扫描小信号处理） (7)`AN5265伴音功放 (9)AN5274伴音功放 (9)AN5277－伴音功放 (9)AN5521场扫描输出电路 (10)AN5534场扫描电路 (10)AN5539场扫描输出电路 (10)AN5891—高音，低音，平衡，环绕处理电路 (11)AT24C04电可檫编程只读存储器 (11)AT24C08电可檫编程只读存储器 (11)CC3005 CPU （5M10） (12)CTV222S（A机芯）微处理器 (12)DBL2044－波段切换 (13)DBL2044真值表输入控制DBL2044真值表输出控制 (13)DDP3310B－视频解码 (14)DPTV-3D引脚功能 (14)TV和RGB接口部分 (15)DPTV－DX引脚功能 (16)显示接口（DAC&DDP）引脚功能 (17)拟支持接口引脚功能 (17)模拟输入接口（ADC）引脚功能 (17)俘获接口（TV&RGB）的引脚功能 (18)帧缓冲器记忆存储接口 (18)DPTV-IX引脚功能 (19)GAL16V8C——VGA同步切换处理 (22)HEF 4052－电子切换开关 (22)HL4066－双向模拟电子开关 (22)IS42G32256-89-PQ存储器 (23)KA2107伴音处理器 (23)KA2500三基色视频放大电路 (24)KA5Q1265RF－电源IC (25)KA5Q1565RF－电源IC (25)KA7631－带复位功能电源IC (25)KS88C8424/C8432/P8432---CPU（微处理器） (25)L78MR05——5V三端稳压电路 (26)LA4285音频放大器 (27)LA75665—中放处理电路 (27)LA75665真值表 (28)LA7680（Y机芯）—中放，解码，行场扫描小信号处理 (28)LA7830场输出电路 (29)LA7838场输出电路 (30)LA7840场输出电路 (30)LA7910波段切换电路 (31)LA7954四选一电子开关 (31)LA86C3348A（Y机芯）微处理器 (32)LM324运算放大器 (33)LM1269－为一块110MHz适合I2C总线控制的RGB视频放大系统 (33)LV1116－音频处理 (34)M34300N4（三菱）微处理器 (35)M37225ECSP－CPU (36)M37274（5M10机芯）微处理器 (37)M37280——微处理器 (37)M37281——微处理器 (38)M52797—（3T30机芯）总线控制AV开关 (39)MCU—（3S28）微处理器 (39)MCU（Z233）—微处理器 (40)MN152810（4N机芯）微处理器 (41)MN181768（5N10机芯）微处理器 (42)MN18P73284DP—微处理器 (43)MN3868彩色基带延迟线 (44)MTV880微处理器 (45)MSM518222引脚功能 (45)MSM5412222引脚功能 (46)MSP3410－丽音解码（电阻单位是KΩ，电压单位是V） (46)NJM2192AL－WOW高级音效处理（电阻单位KΩ，电压单位V） (47)NJM2700－WOW高级音效处理（以6M20为参考） (48)NN5199解码 (49)NV320P数字视频处理电路 (50)OM8361（4P01，5P01机芯）解码 (52)OM8838—视频解码 (53)OM8839—视频解码 (54)P87C766 (56)PCA84C440（CPU） (57)PCF8594—存储器 (58)PT2213—遥控发射IC (58)Q83652（5D01机芯）微处理器 (59)SAA4951—存储控制器 (60)SAA4961 P/N制梳状滤波器 (61)SAA7158引脚功能表 (62)SAA7282—丽音解码 (63)SAA7283ZP—丽音解码 (64)SDA9187—画中画A/D转换电路 (65)SDA9189画中画处理电路 (66)SDA9220图像数字处理 (66)SDA存储器 (67)SDA9290图像处理电路 (68)SDA9361可编程扫描控制器 (68)SDA9362行场扫描处理 (69)SDA9400—Y,U,V数字处理电路 (70)ST24C16－存储器 (70)ST63156(4S01机芯)CPU (71)STV5112 视放电路 (72)ST63T87微处理器 (72)ST6388(5S01机芯)微处理器 (73)ST92196---- 微处理器 (74)STR-S6309电源厚膜电路 (75)STR-S6709电源厚膜电路 (76)STR-F6653 (76)STR－F6656的引脚功能及其在路参数 (76)STR-F6656时绝对最大额定值 (77)STV2116(4S01,5S01机芯)解码 (77)STV2180彩色基带延迟线 (78)STV2246中放,解码,行,场扫描小信号处理 (78)STV2248中放,解码,行,场扫描小信号处理 (80)STV5111视放 (81)STV6888－行场扫描小信号处理 (82)STV8203伴音解调器引脚功能与数据 (82)STV8223中放 (83)STV9306－带I2C总线控制的场扫描及枕校处理电路 (84)STV9379－场扫描处理电路 (84)TA1218－带I2C总线控制的电子切换开关 (84)TA1219音频视频电子开关 (85)TA1275Z管脚功能 (86)TA1316－RGB及同步处理（以6M20为参考） (87)TA1343－音调、音量调节处理（以6M20为参考） (88)TA8173环绕声处理器 (88)TA8200AH的引脚功能及维修数据 (89)TA8256引脚功能 (89)TA8403K场扫描输出集成块 (90)TA8427场扫描输出集成块 (90)TA8659（A机芯）视频色度扫描信号处理电路 (90)TA8776N环绕声处理电路 (92)TA8859场偏转处理电路 (93)TB1238AN（T机芯）解码 (93)TB1240AN解码引脚功能及数据表 (95)TC4052(2×4)多路开关 (96)TC74HC157多路开关 (97)TC9090接地脚引脚说明 (97)TDA2009引脚功能及电压对照表 (98)TA8200AH引脚功能及电压对照表 (98)TDA2030引脚功能 (99)TDA2461伴音中放 (99)TDA2549中频放大,检波集成电路 (99)TDA2616音频放大器 (100)TDA3653场扫描和场输出集成块 (100)TDA3857准分离伴音处理器 (101)TDA4555 (101)TDA4661 (102)TDA4665基带彩色延迟线 (102)TDA4670亮色瞬态补偿电路 (102)TDA4780引脚功能与维修数据表 (103)TDA4863A引脚功能 (104)TDA6103Q视放IC (104)TDA6107Q三路视频输出放大器 (104)TDA6108Q引脚功能及维修数据表 (105)TDA6111视频放输出大器 (105)TDA7057伴音功放处理电路 (105)TDA7263A引脚功能 (106)TDA7269A引脚功能： (106)TDA7439伴音平衡处理器 (106)TDA7496引脚功能 (107)TDA8139引脚功能 (108)TDA8174场扫描输出集成电路 (108)TDA8214行场处理集成电路 (108)TDA8219解码 (109)TDA8222引脚功能及工作电压，对地电阻 (110)TDA8224中放 (110)TDA8310画中画（PAL/NTSC）彩色处理器 (111)TDA8351引脚功能与维修数据 (112)TDA8354Q引脚功能及维修数据参考说明 (113)TDA8362中频，视频，色度扫描小信号处理 (113)TDA8395P SECAM解调 (114)TDA8425立体声音频处理器 (115)TDA8540引脚功能表 (115)TDA8707引脚功能 (116)TDA8732引脚功能及参考电压 (116)TDA8755引脚功能表 (117)TDA9141/43（5D01机芯）解码 (118)TDA9151地各引脚的功能及维修数据 (118)TDA9177引脚功能 (119)TDA9302各脚功能 (120)TDA9801为伴音中频处理IC其引脚功能如下： (122)TDA9808K图像/伴音中频信号处理集成电路 (122)TDA9859引脚及功能 (123)TDA9860音频处理电路引脚功能及数据 (123)TDA9875为一高保真丽音解码集成电路 (124)TEA2014视频开关 (125)TEA5101视频放大器 (125)TEA6415C引脚功能 (125)TEA5114A－三基色开关 (126)TL082双运放 (126)TLC2932－锁相环 (127)TMPA8803CSN内部接口电路及终端信号 (127)UC3842－DC/DC变换（以6M20为参考） (129)VCT3803A引脚功能 (129)VPC3210－视频处理电路 (131)VPC3215引脚功能——视频处理（Y C数字处理） (132)VPX3226引脚功能解码 (133)47-00001-42或Z9022306（5P03）微处理器 (134)AN5071 波段开关（4N01机芯）脚号名称电压（V）1 BU输出02 VL输出03 BAND0 0.24 BAND1 0.25 GND 06 电源31.77 BH出98 空09 电源9AN5195B（4N01/5N01）（中放，解码，行场扫描小信号处理）脚号有信号电压（V）正向对地电阻（KΩ）反向对地电阻（KΩ）引脚功能1 4.2 10 13 R箝位2 4.2 10 13 G箝位3 4.2 10 12 B箝位4 2.6 10 12 消色识别滤波5 3.5 10 13 彩色制式识别输出6 2.4 10 13 APC滤波7 2.6 10 13 外接4.43MHz晶振8 2.8 10 13 外接3.58MHz晶振9 4 10 13 黑电平延伸控制10 0 0.4 0.4 字符消隐输入11 2.6 10 15 字符R输入12 2.6 10 15 字符G输入13 2.6 10 15 字符B输入14 9 0.65 0.65 9V电源15 3.8 1 1.1 R输出16 3.8 1 1.1 G输出17 3.8 1 1.1 B输出18 5.8 10 12 行同步检测输出19 0 0 0 地20 3 10 14 自动亮度控制21 4.4 7.5 14 数据总线22 4.5 7.5 14 时钟总线23 5 0.7 0.7 5V Vcc3-124 2.6 10 13 中频输入25 2.6 10 13 中频输入26 0 0 0 中频地27 3.4 5.5 5.5 高放AGC输出28 3.4 2.5 2.7 音频输出29 4.6 10 13 音频去加重30 4.2 10 13 中放AFT输出31 1.6 10 14 外部视频输入32 2.6 10 15 伴音中频滤波33 5.5 4.5 4.5 4.5MHz SIF输入34 3 10 14 外接音频输入35 2.6 10 14 6.5MHz SIF输入36 2.6 10 14 6.0MHz SIF输入37 2.2 10 14 中放AGC39 3 10 14 伴音中频APC滤波40 1.8 10 14 第二视频41 2.6 10 11 视频检波输出42 2.6 10 14 APC滤波43 3.7 10 13 19MHz中频振荡44 4.7 10 12 视频输出45 3.8 10 14 亮度信号输入46 1.8 10 14 行同步信号输入47 5 0.8 0.8 5V电源48 4.2 6 6 色度信号输入49 0 0 0 地50 0.3 3 3 行脉冲输入51 6.2 7 18 行振荡电源52 2.4 10 50 行AFC滤波53 4 10 49 行AFC1滤波54 2.4 8.5 9 500Hz振荡55 0 7 7 X射线保护56 1.2 3.5 3.5 行激励脉冲输出57 2 10 15 场同步分离58 3.8 7.5 12 场脉冲输出59 1.2 10 15 SECAM控制输出60 2.2 10 15 -（B-Y）输出61 2.2 10 15 -（R-Y）输出62 1 10 13 沙堡脉冲输出63 3.4 10 15 -（B-Y）输入64 3.4 10 15 -（R-Y）输入AN5199（3N10，5N10）（图像/伴音中放，解码，行场扫描小信号处理）脚号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 6 9.5 测试脚2 4.3 7 11 时钟线3 4.8 11 15 色度APC滤波脚4 3 11 15 自动亮度控制脚5 0.2 2 2 字符消隐脚6 1 11 16 R字符输入7 1 11 16 G字符输入8 1 11 16 B字符输入9 8.6 0.5 0.7 Vcc19V供电脚11 2.4 11 12 G信号输出12 2.4 11 12 B信号输出13 0 0 0 接地脚14 2.6 11 15 外接4.43MHz晶振15 0 0 0 SECAM制PLL脚16 8.6 0.7 0.7 9V供电脚17 0 0 0 SECAM钟形滤波18 2.6 11 14 图像中频输入19 2.6 11 14 图像中频输入20 0 0 0 VIF和SIF地21 2.4 10 12 准分离SIF输入22 1.6 10 14 射频AGC输出23 3.4 11 14 AFT输出24 2.5 11 15 外部视频/C信号入25 1.4 11 15 中频AGC滤波26 0 11 15 VIFAPC滤波27 3.6 11 16 准分离SIF检波出28 2.6 12 15 伴音中频输入29 3 12 15 外部伴音输入30 4 12 16 音频输出31 3.6 12 15 黑电平检测滤波脚32 4 12 12 去加重滤波/音频监听输出33 8.6 0.7 0.7 色度处理电路供电34 3.6 12 16 图像检波输出35 5 60 36 5V供电脚36 3.6 12 14 视频输出37 0 12 16 测试38 3.6 12 16 亮度/场同步信号输入39 3.7 12 16 行同步信号输入脚40 2.4 12 15 外接3.58晶振41 6 8 16 6.3V行供电脚42 1 1.7 1.7 行脉冲信号输出43 3.4 12 22 AFC1滤波脚44 2.2 12 15 音频去耦合滤波脚45 1.2 12 15 场锯齿波形成电容46 3 12 15 场同步触发脉冲出47 2.2 12 15 场扫描AGC脚48 5 5.5 10 5V供电49 0.1 7 7 SCP/X射线保护50 0 0 0 Vss供电脚51 0.6 8 14 数据线52 0.3 2 2 场逆程输入脚`AN5265伴音功放引脚名称电压功能1 Vcc1 13 电源12 IN 6 输入3 MUTE 0 静音（高电平有效）4 VOL 12 音量5 FILTER 9.6 滤波6 FEED 10 反馈7 GND 0 地8 OUT 10 输出9 Vcc2 20 电源2AN5274伴音功放脚号有信号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 12 14 静音控制脚2 6 12 声道1输入脚3 1.2 12 70 音量控制脚4 10 8 35 空脚5 6 12 80 声道2输入脚6 14 10 24 纹波滤波脚7 9 10 48 声道2输出脚8 9 12 14 声道2负反馈脚9 0 0 0 接地脚10 18 7 24 供电脚11 9 12 15 声道1负反馈12 8.2 10 47 声道1输出AN5277－伴音功放序号电压（V）功能说明对地电阻（KΩ）红笔接地黑笔接地1 －空脚＋∞＋∞2 0 L声道输入10.0 10.83 24.3 外接滤波端口9.0 15.54 0 地0 05 0 R声道输入10.0 10.86 －空脚＋∞＋∞7 12.5 R声道输出7.5 20.58 3.4 外接滤波端口 6.6 7.99 0 地0 010 25.0 电源 4.6 20.511 12.1 待机控制9.0 60.012 12.5 L声道输出7.5 20.5AN5521场扫描输出电路脚号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 0 0 地2 14 2 2 场输出3 27 7 11 场输出电源4 0.8 1.7 1.7 场脉冲输入5 -0.2 56 回扫启动脉冲输入6 1 10 10 泵电源输出7 27 4 5.5 电源AN5534场扫描电路引脚名称电压（V）功能1 Vcc1 8.4 电源12 TRI.IN 1.5 触发输入3 V.SIZE 2.9 场幅控制4 50/60Hz 0 50/60Hz场幅调整5 RAMP 4.8 锯齿波形成6 NFB 4.6 交直流负反馈7 Vcc2 26 电源28 FUMP 1.4 泵电源9 GND 0 地10 V.OUT 13 场扫描输出11 Vcc3 28 电源312 OSC.PROT 1.2 去耦AN5539场扫描输出电路脚号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 0 0 接地脚2 12 8 30 场激励输出脚3 24 9 50 场输出供电脚4 2.4 3 2.5 正激励信号输入5 2.4 10 12 负激励信号输入6 24 6 28 供电脚7 1 11 70 泵电源供电脚AN5891—高音，低音，平衡，环绕处理电路脚号名称引脚功能脚号名称引脚功能1 PF1 相位滤波1 13 SCL 时钟2 AGC A GC电平检测14 SDA 数据3 LIN 左声道输入15 ROUT 右声道输出4 RF2 相位滤波2 16 TD 高音D/A转换5 PF3 相位滤波3 17 BLD 平衡D/A转换6 PF4 相位滤波4 18 RT 右高音调节7 GND 地19 RB 右低音调节8 LT 左高音变调节20 BB 低音增益调节9 LB 左低音调节21 VREF 1/2Vcc10 BD 低音D/A转换22 RIN 右声输入11 VD 音量D/A转换23 Vcc Vcc电源12 LOUT 左声道输出24 MODE 模式控制AT24C04电可檫编程只读存储器脚号电压（V）红笔测（KΩ）黑笔测（KΩ）引脚功能1 5 8.5 14 地址线02 0 0 0 地址线13 0 0 0 地址线24 0 0 0 地5 2.7 6.2 15 串行数据入/出6 2.9 6.2 15 串行时钟7 0 0 0 写保护8 5 5.5 8 电源AT24C08电可檫编程只读存储器脚号名称功能直流电压（V）1 W 写一保护输入02 NC 空脚03 A2 地址输入2 04 Vss 地05 SDA I2C总线串行数据入/出 4.9摆动6 SCL I2C总线串行时钟入 4.9摆动7 PRE 程序时间控制出08 Vcc 供电 5CC3005 CPU （5M10）引脚功能引脚功能引脚功能1 Y/C信号检测 20 未用39 供电5V2 遥控信号输入21 接地40-42 地3-4 未用22 5V 43 地5 待机控制端23-27 未用44 S端子检测6 消磁电路控制28 行同步45 P/N控制7-9 未用29 场保护信号46 地10 复位信号输出30-32 未用47 未用11-14 未用33 SDA 48 静音脚15 地34 SCL 49 地16 键控输入35 复位50 待机指示17-18 未用26-37 12MHz晶振51 开机指示19 AFC输出38 地52 开机控制CTV222S（A机芯）微处理器引脚电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 1.8可变7 9.5 调谐电压VT2 0 7 12 音量控制3 1.6 7 11 亮度控制4 1.6 7 13 色度控制5 3.67 12 对比度控制6 2.6 6.5 13 平衡控制7 0 7 13 VHF-H频段控制8 3 7 13 UHF频段控制9 2.4 4.5 4.5 AGC信号输入端10 4.6 7 14 VHF-L频段控制11 0/5 7 13 S端子控制12 4/0 7 14 AV/TV选择开关13～19 4.6 11 14 键盘输入端20 4.6 11 14 系统模式选择输出21 0 0 0 地22 0 7.5 9.5 R输出23 0 7 9.5 G输出24 0 7 9.5 B输出25 0 7 13 消隐信号输出26 0 10 15 行逆程脉冲输入27 0.8 10 16 场逆程脉冲输入28～29 4.8 10.5 11 字符振荡30 0 0 0 地31 1 11 30 10MHz晶振32 2 11 15 10MHz晶振33 4.8/0 9.5 12 复位34 4.8 9 11 识别信号输入35 4.4 10 16 遥控信号输入36 0/5 7 12 环绕声控制37～38 0 0 0 地39 0 5.5 7.5 数据线40 5 5.5 7.5 时钟线41 0/5 7 12 开/关机控制42 5 4 4.5 电源DBL2044－波段切换脚号正向对地电阻（KΩ）反向对地电阻（KΩ）功能1 +∞10 BL出2 2.2 2.2 BU出3 16 12 BAND0控制4 16 12 BAND1控制5 0 0 接地6 6.5 18 偏置7 2.5 2.5 BH出8 1 1 空9 0.5 0.5 电源DBL2044真值表输入控制 DBL2044真值表输出控制3脚 4脚 1脚 2脚 7脚L L H L LL H L L HH L L H LDDP3310B－视频解码引脚功能引脚功能引脚功能1 供电24 红色输出47 倍频以后的色度信号输入2 地25 绿色输出483 VGA场同步入26 蓝色输出494 读记数器复位27 接地505 读启动信号28 供电51 数字电路供电6 写启动信号29 外接电容到地52 接地7 写记数器复位30 字符消隐输入53 系统时钟入8 行驱动输出31 字符红色输入54 倍频以后的亮度信号输入9 行消隐信号入32 字符绿色输入5510 安全模式33 字符蓝色输入5611 场保护输入34 VGA消隐输入5712-14 接地35 VGA红色输入5815 接高电平36 VGA绿色输入5916 接高电平37 VGA蓝色输入6017 暗平衡检测入38 接地6118 接地39 复位脚（低）62 时钟输入19 场正激励输出40 D/A转换控制63 行同步信号20 场负激励输出41 外接电阻到地64 场同步信号21 场抛物波输出42-46 接地65-56 外接5M晶振22 RGB箝位67 SDA23 扫描速度调制68 SCLDPTV-3D引脚功能序号类型标识释义CPU主接口部分165-172 I/O AD[T:O] 多路地址和数据线4 I ADDRESS IC总线地址选择脚5 I RESET# 系统复位6 I PS 外部CPU出入使能端175 I ALE 地址寄存器使能端176 I WR# CPU写177 I RD# CPU读178 I/O SD IC数据线179 I SC IC时钟线180 I/O INT 中断173 I VSS 数字地174 I VDD 数字电源模拟支持接口部分163 AI XTLI 时钟输入164 AI/O XTLO 时钟输出158 AI MLF 记忆时钟环路低通滤波161 AI VLF 视频时钟环路低通滤波157 AI AVDD1 记忆时钟模拟供电159 AI AVSS1 记忆时钟模拟地160 AI AVSS2 视频时钟模拟地162 AI AVDD2 视频时钟模拟供电模拟输入接口部分183 AI CVBS1 复合视频输入1184 AI CVBS2 复合视频输入2185 AI CVBS3 复合视频/S端子亮度信号输入186 AI CVBS4 复合视频4/Y分量输入188 AI/O CVBS-OUT1 复合视频输出1189 AI/O CVBS-OUT2 复合视频输出2196 AI C S端子C输入197 AI Cr Cr分量输入207 AI Cb Cb分量输入201 AI RB1 10Bit分量/Luma底电压基准202 AI RT1 10Bit分量/Luma顶电压基准203 AI RT2 10Bit分量/Chroma顶电压基准204 AI RB2 10Bit分量/Chroma底电压基准208、198、187 AI CCLP[3:1] 接模拟箝位误差电压存储电容181、190、194、199、205 AI AVDDA 模拟电源182、191、195、200、206 AI AVSSA 模拟地192 I VDD-ADC 模拟电源193 I VSS 模拟地TV和RGB接口部分1 I V5SF 5V基准电压2 I TEST 预留测试脚3 I/O INT2/TESTPCLK 第二/CPU中断7～14 I/O CAPD[23:16]RGB RGB底位15－22 I/O CAPD[15:8]RGB RGB高位或副正面38 I/O CLKPIP TV副画面时钟39 I/O HSYNCPIP YV行同步或副画面HDE40 I/O VHYNCPIP TV场同步或副画面VDE41 I/O CLKRGB RGB时钟42 I/O HSYNCRGB RGB行同步或HDE43 I/O VSYNCRGB RGB场同步或VDE44－51 I/O CAPD[7:0]RGB RGB高位23 I VDD 数字电源24 I VSS 数字地显示接口部分26 AO VM VM控制D/A变换器27 AO R 红基色D/A变换器28 AO G 绿基色D/A变换器29 AO B 蓝基色D/A变换器31 AI IRSET D/A变换电源偏置34 TO HSYNC 偏转处理行同步信号35 TO VSYNC 偏转处理场同步信号36 I/O HFLB 保护行逆程脉冲输入37 I/O VPROT 场保护/箝位32 AI AVDD 模拟电源25、30、33 AI AVSS 模拟地帧缓冲记忆接口部分113－112 109－102 O MAI[9:0] 帧缓冲存储地址154－142、139－127 IO BA 64Bit帧缓冲存储数据124－119、89－8279－68、65－5499 TO RAS# RAS#信号100 TO CAS# CAS3信号101 TO WE# 写使能98 TO CSI# C SI信号97 TO CSO# CSO信号96 TO MCLK SGRAM SDRAM时钟信号118－115、90－93 TO DQM[7:0] 读写使能52、66、80、94、110 I VDD 数字电源125、140、15653、67、81、95、111 I VSS 数字地126、141、155114 I/O BA SGRAM SDRAM槽地址选择DPTV－DX引脚功能I＝Digital Input O＝Digital Output Ax＝Analog Pin PWR＝Power（Input）GND＝Ground（Input）Tx＝Pin has Tri-state characteristicsCPU主接口引脚功能引脚标识类型功能4 ADDRSEL I I2C地址选择引脚。

显示器集成电路资料芯片名称引脚功能1.KA2S0680/KA2S0880/DP104C1内部开关管漏极2接地3启动电源4反馈控制5同步输入端2.KA388某1误差放大器补偿2误差电压输入，具有软启动保护功能3开关管电流检测，具有过流保护功能4外接开关电源振荡定时元件5地线6开关管驱动冲输出7接电源/欠压保护检测85V基准电压输出3.MC342621反馈电压输入.2误差信号输出3乘法器输出4电流检测比较器输入5电流过零点检测6地线7脉宽调制信号（PWM）输出8供电4.MC446031电源电压；启动电压；过压保护检测；欠压保护检测2驱动脉输出级供电3开关管驱动脉冲输出4地线5过载保护折返点控制调整6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高7初级电流检测端；过流检测取样端内设IV钳位电路8去磁控制检测9同步控制（未使用）10正常工作模式振荡频率（40kHZ)定时电容11慢启动时间常数电容12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出14误差取样输入端15待机工作模式振荡频率（20kHZ）定时控制16基准模块电阻接脚。

此脚电阻与脚电容共同确定正常工作模式时的振荡频率（40kHZ）5.MC446041电源电压；启动电压；过压保护检测；欠压保护检测2驱动脉输出级供电3开关管驱动电压输出4地线5过载保护折返点控制调整6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高7初级电流检测端；过流检测取样端内设IV钳位电路8消磁控制9行同步控制10接振荡定时电容11慢启动时间常数电容12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出14误差取样输入端15接振荡定时电阻16接基准模块电阻。

次脚电阻与脚电容共同确定正常工作模式时的振荡频率（40kHZ）6.STK73081启动电压输入端2空脚3稳压管偏置电压输入端4接地5稳压电路控制电压输出6过流控制电压输入端7通/断控制电压输入8电源电压平滑电压端9交流电源电压输入端10内置开关管基极电流限制外接端11电源电压平滑电压端12交流电压输入端13空脚14内置开关开关管的发射相15空脚16内置开关管集电极7.STK7404/STK74081开关管启动脉输入端2空脚3偏置电压输入端4接地端5稳压电路控制电压输入端6过流保护控制电压输入端7导通与截止控制电压输入端8电源电压Vcc端9电源电压输入端10开关管基极电源限制外阶端11电源电压平滑电压（-Vcc)端12电源电压+Vcc输入端13空脚14内置开关管发射极端15空脚16内置开关管集电极端8.STK584011基准比较电压输入端2开关管调整脉冲输入端3脉动直流电压输入端4开关管发射端5误差取样调节端9.STR-S6706/S6707/S6708/S6709/S6708A/S6709A1内部开关管集电极2内部开关管发射极及内部接地端3内部开关管基极4开关管基极电流检测5内部放大管发射极6过流检测端，若出现过流时，使振荡器停止工作7误差放大器输出端，该脚电压升高时输出电压下降8去磁控制端9启动电路供电及过压、欠压保护检测端10.STR831451反馈输入2电压输入3电压输出4放大输出5电压输入11.TDA4605 1稳压调整控制输入2初级电流信息输入3初级电压检测端4地5激励脉冲输出6电源电压输入（该端最高电压为20V）7软启动输入端，外接充电电容8振荡反馈输入12.TDA8138A1输入电压1、2输入电压2、3输出2控制、4地、5空、612V稳压输出75V稳压输出13.TEA15041启动电流源输出端，直接接开关管漏极电源电压（市电整流输出）2高压隔离区3空脚4开关管驱动脉冲输出5开关管电流检测输入6IC电源引脚/欠保护检测输入/过压保护检测输入7驱动电路电源端脚8基准输入，接基准电阻，用于设定内部基准电流太小，调整所接基准电阻阻值，可调整电源振荡频率8开关管驱动脉冲占空比控制输入9开关管驱动脉冲占空比控制输入（误差信号输入）9空脚10空脚11地线12空脚13去磁控制信号输入14电源开关控制/待机控制14.TEA20221开关管激励输出2正输出级电源端3供电电源端4地5电源反馈脉冲6基准电压7行逆程脉冲反馈8振荡器外接电容9振荡器外接电阻10软启动电阻11地12过流检测输入13接过流检测滤波电容14接过流检测滤波电容15.TEA2260/TEA2261/TEA22621开关变压器去磁检测端2同步脉冲输入端，可改变开关电源电路的输出功率3开关管过流检测端4地5地6误差取样电压输入端，内部接比较器的反相输入端7器的输出端，改变外接阻容元件的参数，该改变误差放大器闭环增益的高低和频响的速度7误差放大器的输出端，改变外接阻容元件的参数，可改变误差放大器闭环增益的高低和频响的速度8过载检测积分电容器9软启动控制电容器10振荡器定时电容11振荡器定时电阻12地13地14推挽放大电路输出端，输出PWM脉冲15输出级电源16控制电路的供电端16.TL4941误差放大比较器的同相输入端2误差放大比较器的反相输入端3补偿/PWM比较器输入4死区时间控制输入5外接定时电容6外接振荡电阻7地线8内部输出驱动管1的集电极9内部输出驱动管1的发射极10内部输出驱动管2的发射极11内部输出驱动管2的集电极12电源13输出方式控制14基准电压（5V）输出15控制比较放大器的反相输出端反相输入端16控制比较放大器的同相输入端17.UC38421误差信号放大器补偿（误差输出）2空脚3反馈输入（误差信号输入）4空脚5开关管电流检测（过流保护）6空脚7外接RC定时元件8地线9地线10开关管驱动脉冲输出11电源12电源13空脚145V基准电压18.UC3843/UC3844/UC38458脚1误差信号放大器补偿（误差输出）2反馈输入（误差信号输入）3开关管电流检测（过流保护）4外接RC定时元件5地线6开关管驱动脉冲输出7电源85V基准电压14脚1误差信号放大器补偿（误差输出）2空脚3反馈输出（误差信号输入）4空脚5开关管电流检测（过流保护）6空脚7外接RC定时元件8地线9地线10开关管驱动脉冲输出11电源12电源13空脚145V基准电压19.WT8048/8048N1/8048N2/8048N3/8048N41行同步信号输入2场同步信号输入3时钟振荡，接晶振或陶瓷谐振器4地线5待机（StandBY)控制输出5静噪控制输出6挂起（Supend)控制输出6挂起/待机控制输出7关机（Off)控制输出85V电源20.56A3791输出补偿2电压反馈输入3电流检测输入4振荡器定时电路5地6输出7电源8基准电压1行频脉冲输出端2接地端3行同频脉冲信号输入端4行相位调节端5监相器输出端6电源端7行振荡定时端8占空比控制端22.HA112351外接防自激励电容端2场锯齿波信号输出端3场负反馈信号输入端4场线性调整端5场定时电容6场电路工作电源7场同步信号输入端8场同步调节，外接有场同步调节9某射线保护10行激励信号输出端11行电路工作电源端12行振荡电路定时元件13行比较信号输入端10行AFC信号输出端14行AFC信号输出端15行电源端16同步脉冲信号输入端17空脚18地端23.KA21311接地2场输出3空脚4场放大脉冲输入5消振控制6场锯齿脉冲输入7场消稳脉冲输出冲输入8场消稳脉冲输出924V电源电压10空脚24.KA2142B1场激励反相输入2接电源（最高为35V）3地4场逆程脉冲输出5接电源地或接负电源6场输出7空8空9自举升压电源正端10场激励同相输入25.KB2511B1TIL兼容行同步信号输入（已分离或复合同步信号）2TIL兼容场同步信号输入（已分离或复合同步信号）3行AFC第一PLL（锁相环）锁定/未锁定信号输出（未锁定：OV，锁定：5V）4行AFC第二PLL环路滤波器5行振荡电容器6行振荡电阻器7行AFC第一PLL一PLL环路滤波器8行位置滤波器（此脚与行电路地线之间接电容器）9行动态聚焦振荡器电容10混合行场动态聚焦输出11行电路地线12行逆程脉冲输入（正极性）13行电路部分基准电压压（需滤波）14供频率补偿与增益设定使用的B+误差信号放大器输出15+B控制环路稳压输入输入16外部B+开关管电流检测/降压型开关电源开关17地线（B+基准调理电路地线）18（由于高压波动引起的）场幅变化补偿输入19场电路地线20场锯齿发生器AGC控制记忆电容器21场电路部分基准电压（需滤波）22场锯齿波发生器电容23场锯齿输出（输出幅度不受频率影响）。

74LS192引脚图管脚及功能表在74LS192引脚图中，该集成电路具有16个引脚，每个引脚都具有独特的功能和作用。

下面将逐一介绍每个引脚的功能及表达方式。

引脚1：CPD（Clock Disable）该引脚用于时钟禁用。

当CPD引脚被拉低时，时钟信号将被禁用，进而停止计数操作。

引脚2和3：D0和D1（Data Inputs）这两个引脚是数据输入引脚，用于输入要被计数的二进制数值。

它们连接到外部电路或其他集成电路以提供输入数据。

引脚4：D2（Data Input）D2引脚也是一个数据输入引脚，用于输入二进制数的第三位。

同样，它连接到外部电路或其他集成电路以提供输入数据。

引脚5：D3（Data Input）D3引脚是数据的第四位输入引脚，用于输入要被计数的二进制数值。

引脚6：RCOA（Ripple Carry Output A）该引脚是一个进位输出引脚，用于在级联连接的多个计数器之间传递进位信号。

引脚7：RCOB（Ripple Carry Output B）RCOB引脚是另一个进位输出引脚，同样用于级联连接的计数器中传递进位信号。

引脚8：RCI（Ripple Carry Input）RCI引脚是一个进位输入引脚，用于接收来自上一个计数器的进位信号。

引脚9：QA（Output A）QA引脚是一个二进制输出引脚，用于输出计数器的第一位二进制数据。

引脚10：QB（Output B）QB引脚是输出引脚，用于输出计数器的第二位二进制数据。

引脚11：QC（Output C）QC引脚是输出引脚，用于输出计数器的第三位二进制数据。

引脚12：QD（Output D）QD引脚是输出引脚，用于输出计数器的第四位二进制数据。

引脚13：GND（Ground）GND引脚是电路接地引脚，用于提供电路的零电位。

引脚14：VCC（Positive Power Supply）VCC引脚是正电源引脚，用于提供集成电路所需的正电压。

引脚15：CP1（Clock Pulse 1）CP1引脚是时钟脉冲1引脚，用于控制计数器的时钟信号。

开关电源厚膜集成电路各引脚的功能大全在这里搜集了一些常用厚膜集成电路各引脚的功能：STR51213、STR50213、STR50103引脚号引脚功能1接地，内接稳压基准电路2开关管基极3开关管集电极4开关管发射极5误差比较电压信号输入，兼待机控制STR3302、STR3202引脚号引脚功能1内部半桥变换电路场效应管工作电源输入300V 2空脚3高端场效应管触发信号输入4高端激励触发信号输出5空脚6接地7控制振荡器频率的定时电容外接端8稳压与直流待机控制信号输入9控制振荡器频率的定时电阻外接端10软启动阻容器件外接端11延迟关断控制端，外接欠压保护监控电路12内部振荡及其信号处理电路供电端13低端激励触发信号输出14过流保护检测输入端，高于0.7V时起控15低端场效应管触发信号输入16接地17空脚18半桥式场效应管变换控制输出端19高端触发激励电路自举升压端STR5741、STR5941引脚号引脚功能1开关管集电极2开关管发射极3开关管基极4内接反馈量自动调整管的集电极5内接反馈量自动调整管的基极6软启动保护控制电压输入7接地8稳压控制电路误差取样电压输入9基准电压比较输入STR-6307、STR6308、STR6309引脚号引脚功能1内接开关管集电极2内接开关管发射极3内接开关管基极4反馈兼恒流驱动端5反馈信号激励控制6软启动保护控制信号输入7接地端8稳压控制/保护控制输入9稳压控制电路电源输入端STR-6707、STR6708、STR6709引脚号引脚功能1内接开关管集电极2内接开关管发射极3内接开关管基极4开关管基极驱动电流输入端，内接驱动5开关管基极驱动电流输出端6内部过电流保护检测电压输入端7稳压控制信号反馈输入端8开关管导通、截止时间的控制端9内等效电路的电源电压输入兼保护输入STR5707、STR5708引脚号引脚功能1内接开关管集电极2内接开关管发射极3内接开关管基极4线性驱动电路反馈信号输入端5过电流保护检测电压输入端6内部运放同相工作电压输入端7稳压控制取样信号输入8开关管工作状态控制脉冲输出9内等效电路的电源电压输入兼保护输入STR54041、STR59041引脚号引脚功能1基准电压比较输入2启动脉冲输入，内接开关管基极3脉冲电源输入，内接开关管集电极4内部电路接地，内接开关管发射极STR66011稳压控制脉冲调整信号输入2启动电压输入，内接开关和基极3内接开关管集电极4内接开关管发射极5内部分流管与激励管供电输入STR40090、STR41090引脚号引脚功能1内部取样放大电路基准工作电源输入端2振荡启动电压输入，内接开关管基极3开关管集电极4开关管过流保护监测，内接开关管发射极5稳压控制信号误差电压输入STR6259引脚号引脚功能1内接开关管漏极300V2开关管过流检测，内接开关管源极3接地4过流保护检测输入5电源、启动、保护检测电压输入6稳压控制信号误差电压输入7双重保护触发脉冲信号输入STR6833引脚号引脚功能1内接开关管漏极300V2开关管过流检测，内接开关管源极3接地4过流保护检测输入5电源、启动、保护检测电压输入6稳压控制信号误差电压输入7过压保护触发脉冲信号输入端STR6821、STR6831、STR65451内接开关管漏极300V2开关管过流检测，内接开关管源极3接地4过流保护检测输入5电源、启动、保护检测电压输入6稳压控制信号误差电压输入7双重保护触发脉冲信号输入STR2152引脚号引脚功能1内部场效应管工作电源输入2变换电路场应管输出信号反馈输入3接地4控制振荡器频率的定时电容外接端5稳压与直流待机控制信号输入6控制振荡器频率的定时电阻外接端7软启动电阻，电容外接端8延迟关断电容外接端9内部振荡及其信号处理电路供电10内部基准电压输出端兼末级场效应管控制部分电源输入11过渡保护检测输入12接地13空脚14开关场效应管变换控制输出15自举升压，外接自举升压元件STR50115引脚号引脚功能1接地2振荡启动电压输入，开关管基极3开关管集电极4+B电压输出，开关管发射极5稳压控制比较电压输入，接误差放大管基极（内) STR4302引脚号引脚功能1场效应管工作电压输入300V2接地3外接控制振荡频率的定时电阻4控制振荡器的定时电容保护端5稳压与直流待机控制信号输入6控制振荡器最大频率判定电阻外接端7外接软启动电阻、电容8延迟关断电容外接端9内部振荡及其信号处理与控制电路供电10内部基准电压输出兼场效应管控制电源输入11过流保护检测输入12接地13空14开关管变换控制输出15高端触发激励电路电源输入、接自举升压元件IX0512引脚号引脚功能1内部取样放大电路基准工作电源输入2振荡启动电压输入，开关管基极3开关管集电极4开关管过流保护检测，开关管发射极5稳压控制信号误差电压输入KA3S0680引脚号引脚功能1开关管漏极2开关管源极，接地3电源启动电压输入4稳压控制信号输入5振荡电路外同步信号输入TDA2581引脚号引脚功能1内部鉴相器误差电压输出2行逆程脉冲信号输入3行同步脉冲信号输入4软启动电路外接偏置电阻兼遥控控制信号输入5软启动控制，主要用来控制开机时开关脉冲的占空比6开关管过流保护检测输入，-0.7V时保护7稳压保护检测电压输入，7V以上时保护8稳压控制电路取样检测信号输入9集成块内部电源电压输入10稳压控制电路基准电压输入11行频激励开关脉冲输出12开关脉冲最大允许占空比控制信号输入13振荡器频率控制，外接RC元件14低通滤波，对1脚的误差电压进行滤波形成基准电压15低通滤波，对1脚的误差电压进行滤波形成AFC电压16地TEA2260/2261引脚号引脚功能1开关变压器磁饱和消除检测信号输入，有些机型接地2外部控制脉冲信号输入，有些机型接地3过流保护检测信号输入4地5地6误差取样电压输入7内部误差信号输出，反馈到6脚8重复过载保护电容外接端9软启动电容外接10振荡定时电容11振荡定时电阻12地13地14开关脉冲驱动信号输出，正向时电流出，反向时电流入15内部正向驱动管集电极工作电源输入16内部电路工作电源输入STR6653、TR6654、TR6656引脚号引脚功能1过流检测输入兼稳压控制输入2内接MOS开关管源极3内接开关管漏极4电源、启动、保护检测电压输入5接地STR6707引脚号引脚功能1过流检测输入2开关管发射极3开关和集电极4电源启动电压输入5热地端STR2152引脚号引脚功能1内部末级半桥变换电路场效应管工作电源输入2变换电路场效应管输出信号反馈输入3接地4外接控制振荡器频率的定时电容5稳压与直流待机控制信号输入6外接控制振荡器频率的定时电阻7外接软启动电阻、电容8延迟关断电容外接端9内部振荡及其信号处理电路供电10内部基准电压输出兼末级场效应控制部分电源11过流保护检测输入12接地13空脚14半桥式开关场效应管变换控制输出15自举升压脚，外接自举升压元件SMR62000引脚号引脚功能1正反馈输入起输出功率限定作用2启动电压输入，内接场效应开关管栅极3开关管漏极300V4过流保护取样，开关管源极5稳压控制电压输入TDA16846引脚号引脚功能1断路时间控制，外接定时RC电路2初级绕组电流检测输入3过零检测信号输入4软启动时间控制，外接定时电容5稳压控制信号输入6误差比较2反向信号输入7RC振荡基准同步信号输入8空脚9基准电压、电流输出10误差1同向信号输入11主电压监测信号输入，高于1V时电源停振12地13开关管开关状态的激励脉冲信号输出14集成块工作电源输入IR2112引脚号引脚功能1低端驱动脉冲信号输出2低端场效应驱动输出基准点3低端驱动器RS触发器与驱动输出电路供电4空5高端场效应管驱动输出基准点外接场效应管源极6高端驱动器RS触发器与驱动输出电路供电7高端驱动脉冲信号输出8空9芯片内部电路供电10高端驱动脉冲信号输入11低端驱动脉冲信号输入12低端驱动脉冲信号输入13地14空TDA8133引脚号引脚功能1电源输入12电源输入23延迟器退耦4失效控制指令输入5地6复位控制7空8受控电源输出29受控电源输出1TDA4601引脚号引脚功能1内部基准电压输出2过零检测触发电压信号输入3稳压控制误差信号输入4集成电路内部模拟电流输入5保护控制信号输入6地7振荡电路反向驱动电压输出8振荡电路正向驱动电压输出9集成块内部电路工作电源输入TEA5170引脚号引脚功能1外接软启动电容构成电源软启动控制2芯片内部电路供电，3脉宽调制器产生的PWM脉冲信号输出4地5误差电压放大器倒相输入，外接+B电压取样电路6误差电压放大器输出7振荡器电路外接定时电容8振荡器电路定时电阻UC3842引脚号引脚功能1误差电压放大器输出2电压反馈信号输入，与内部2.5V基准电压进行比较后产生误差控制信号3主回路电流2检测，具有过流保护功能4定时端子5地6驱动信号输出7电源供电8内部电压输出HIC1015、HIC1016引脚号引脚功能1开关电源输出的+B电压取样电路控制电压输入2过流保护控制检测信号输入3开关电源稳压控制误差信号输入兼待机、开机控制输出4空5开关电源稳压控制误差放大电路基准电压输入6内部过流保护监控电路输出信号滤波7地8内部控制电路偏置电压输入9遥控待机、开机控制信号输入10内部放大电路工作状态控制，一般未用11内部放大电路工作副电源输入，一般均为空12行扫描电路工作电源输入13空14过流、过压保护监测电压信号输入15+5V电源输入16过流、过压保护监控电压输出17地TDA8380引脚号引脚功能1开关管正向驱动电流输出，正向驱动管发射极2正向驱动管供电，管的集电极3防磁饱和检测兼过零检测信号输入4输入到5脚电源的欠压保护基准电平设置端5内部电源输入6主基准电流设定端7稳压控制取样电压反馈信号输入8误差放大信号输出9PWM脉冲调制输入10外接振荡定时电容11振荡电路外部同步脉冲信号输入12脉宽调制占空系数设置兼软启动控制端13过流保护检测信号输入14地15内接反向驱动管发射极16开关管反向驱动信号输出，内接反向驱动管集电极TEA2164引脚号引脚功能1地2开关变压器初级电流检测输入3重复过载电压输入4地5地6稳压控制的误差电压或同步脉冲信号输入7振荡定时电阻外接8振荡定时电容外接9控制振荡TON的直流取样电压输入10软启动控制，外接软启动电容11过流检测，一般接地12开关管驱动脉冲信号输出，一般接地13同上14开关管驱动脉冲信号输出15正向驱动电路直流供电16芯片供电端兼过压、欠压保护检测端MC44603引脚号引脚功能1芯片电源电压兼启动电压、过压、欠压保护检测2芯片内部脉冲缓冲驱动输出级供电3开关管驱动脉冲输出4地5过载保护阀值点调整控制6过压保护触发信号7初级电流检测8开关变压器去磁保护检测控制9振荡器外接同步控制信号输入10正常工作模式振荡频率定时电容11振荡器软启动控制，外接软启动时间常数电容12降频工作模式时开关电源最小负载阀什电平设定脚13翻转触发、正常工作信号输出兼误差放大器输出14反馈取样电压输入15待机工作模式振荡频率定时控制，外接振荡定时电阻16基准模块电阻外接脚MC33025引脚号引脚功能1误差放大器反向输入，外接过流保护检测取样电路2误差放大器同向输入，外接固定基准电压3误差放大器输出，作过流保护输出4同步发生器时钟信号输出，5锯齿波振荡定时电阻外接6锯齿波振荡器定时电容外接端兼锯齿波输出7振荡器放电端即PWN器同相输入8软启动控制，外接软启动电容9驱动脉冲关闭兼过流保护控制输入10地11脉宽信号输出12地13脉宽放大部分电路的供电电源输入14脉宽信号输出15芯片内部电路供电165.1V基准电压输出将会持续搜集新出来的电源厚膜块各引脚的作用资料，欢迎分享到QQ,让我们一起维修！。

74LS90引脚功能及真值表74LS90是一种常用于数字电路设计的集成电路，它被广泛应用于计数器和分频器等电路中。

在理解74LS90的使用方法之前，我们需要了解其引脚功能及对应的真值表。

74LS90引脚功能：引脚功能是指不同引脚在电路中所承担的具体功能和作用。

以下是74LS90的引脚功能及简要描述：引脚1（CPD）：低电平置位，用于清零计数器。

引脚2（MR）：同步清零或允许计数。

引脚3（CP0）：第一个计数输入端。

引脚4（CP1）：第二个计数输入端。

引脚5（CP2）：第三个计数输入端。

引脚6（CP3）：第四个计数输入端。

引脚7（QA）：第一个输出位。

引脚8（QB）：第二个输出位。

引脚9（QC）：第三个输出位。

引脚10（QD）：第四个输出位。

引脚11（GND）：地线连接。

引脚12（VCC）：电源连接。

真值表：真值表用于描述不同输入对应的输出结果。

在74LS90中，引脚3（CP0）、引脚4（CP1）、引脚5（CP2）和引脚6（CP3）作为计数输入端，通过输入不同的电平来实现计数功能。

以下是74LS90的真值表示例：| CP3 | CP2 | CP1 | CP0 | QA | QB | QC | QD ||-----|-----|-----|-----|----|----|----|----|| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 || 0 | 0 | 0 | 1 | 0 | 0 | 1 | 0 || 0 | 0 | 1 | 0 | 0 | 0 | 1 | 1 || 0 | 0 | 1 | 1 | 0 | 1 | 0 | 0 || 0 | 1 | 0 | 0 | 0 | 1 | 0 | 1 || 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 || 0 | 1 | 1 | 0 | 0 | 1 | 1 | 1 || 0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 || 1 | 0 | 0 | 0 | 1 | 0 | 0 | 1 || 1 | 0 | 0 | 1 | 1 | 0 | 1 | 0 || 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 || 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | | 1 | 1 |。

在学习常用集成功放器件之后安排：查一查查阅各种资料，了解功放电路的应用实例，了解集成功放的类型和功用。

做一做集成功率放大器的识别（1）查阅资料，识读表3-3中所列各集成功放的型号，并了解各集成功放的主要技术参数。

（2）查阅资料，识读表3-3中所列各集成功放的引脚，填写表3-3。

表3-3 集成功放的引脚号与引脚功能（3）在图3-18中画出TDA7294和LM3886的引脚排列。

（a）TDA7294 （b）LM3886图3-18 引脚排列示意图在学习常用集成运放器件之后安排：做一做借助资料识别集成运放器件的型号、引脚排列和各引脚的功能表3-6 集成运放的引脚号与引脚功能(1)识读表3-6中所列各集成运放的型号，了解各集成运放的主要技术参数；(2)识读表3-6中所列各集成运放的引脚，填写表3-6；（3）在图3-30中，完成CF353CP和CF224ALJ的引脚排列示意图。

（a）CF353CP引脚排列示意图（b）CF224ALJ引脚排列示意图图3-30 集成运放的引脚排列示意图在学习常用集成编码器件之后安排：做一做【实验设备与器材】数字电路实验箱，74LS147、74LS148、CC40147、CC40148各1只，发光二极管5只，390Ω电阻5只。

1．熟悉74LS147、CC40148的引脚及功能（1）查阅资料，熟悉74LS147、CC40148的引脚排列和引脚功能，在图8-15中标注引脚功能。

图8-15 74LS147、CC40148的引脚及其功能（2）查阅资料，熟悉74LS147、CC40148的功能，并分别与CC40147、74LS148的功能进行比较，找出其异同之处。

2．测试74LS148的逻辑功能【实验步骤】（1）将74LS148插入数字电路实验箱，按图8-16所示，将其各输入端接实验箱上的逻辑开关。

注意输出指示用发光二极管正极接正电源，当输出为0时发光，当输出为1时不发光。

（2）接通电源，按表8-5，拨动逻辑电平开关，使输入端接高电平或低电平，输入控制信号和编码信号，观察输出端的编码输出状态。

KA2S0680/KA2S0880/DP104C1内部开关管漏极2接地3启动电源4反馈控制5同步输入端KA388X1误差放大器补偿2误差电压输入，具有软启动保护功能3开关管电流检测，具有过流保护功能4外接开关电源振荡定时元件5地线6开关管驱动冲输出7接电源/欠压保护检测8 5V基准电压输出MC342621反馈电压输入. 2误差信号输出3乘法器输出4电流检测比较器输入5电流过零点检测6地线7脉宽调制信号（PWM）输出8供电MC446031电源电压；启动电压；过压保护检测；欠压保护检测2驱动脉输出级供电3开关管驱动脉冲输出4地线5过载保护折返点控制调整6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高7初级电流检测端；过流检测取样端内设IV钳位电路8去磁控制检测9同步控制（未使用）10正常工作模式振荡频率（40kHZ)定时电容11慢启动时间常数电容12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出14误差取样输入端15待机工作模式振荡频率（20kHZ）定时控制16基准模块电阻接脚。

此脚电阻与脚电容共同确定正常工作模式时的振荡频率（40kHZ）MC446041电源电压；启动电压；过压保护检测；欠压保护检测2驱动脉输出级供电3开关管驱动电压输出4地线5过载保护折返点控制调整6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高7初级电流检测端；过流检测取样端内设IV钳位电路8消磁控制9行同步控制10接振荡定时电容11慢启动时间常数电容12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出14误差取样输入端15接振荡定时电阻16接基准模块电阻。

次脚电阻与脚电容共同确定正常工作模式时的振荡频率（40kHZ）STK73081启动电压输入端2空脚3稳压管偏置电压输入端4接地5稳压电路控制电压输出6过流控制电压输入端7通/断控制电压输入8电源电压平滑电压端9交流电源电压输入端10内置开关管基极电流限制外接端11电源电压平滑电压端12交流电压输入端13空脚14内置开关开关管的发射相15空脚16内置开关管集电极STK7404/STK74081开关管启动脉输入端2空脚3偏置电压输入端4接地端5稳压电路控制电压输入端6过流保护控制电压输入端7导通与截止控制电压输入端8电源电压Vcc端9电源电压输入端10开关管基极电源限制外阶端11电源电压平滑电压（-Vcc)端12电源电压+Vcc输入端13空脚14内置开关管发射极端15空脚16内置开关管集电极端STK584011基准比较电压输入端2开关管调整脉冲输入端3脉动直流电压输入端4开关管发射端5误差取样调节端STR-S6706/S6707/S6708/S6709/S6708A/S6709A1内部开关管集电极2内部开关管发射极及内部接地端3内部开关管基极4开关管基极电流检测5内部放大管发射极6过流检测端，若出现过流时，使振荡器停止工作7误差放大器输出端，该脚电压升高时输出电压下降8去磁控制端9启动电路供电及过压、欠压保护检测端STR831451反馈输入2电压输入3电压输出4放大输出5电压输入TDA46051稳压调整控制输入2初级电流信息输入3初级电压检测端4地5激励脉冲输出6电源电压输入（该端最高电压为20V）7软启动输入端，外接充电电容8振荡反馈输入TDA8138A1输入电压1 2输入电压2 3输出2控制4地 5 空 6 12V 稳压输出7 5V稳压输出TEA15041启动电流源输出端，直接接开关管漏极电源电压（市电整流输出）2高压隔离区3空脚4开关管驱动脉冲输出5开关管电流检测输入6 IC电源引脚/欠保护检测输入/过压保护检测输入7驱动电路电源端脚8基准输入，接基准电阻，用于设定内部基准电流太小，调整所接基准电阻阻值，可调整电源振荡频率8开关管驱动脉冲占空比控制输入9开关管驱动脉冲占空比控制输入（误差信号输入）9空脚10空脚11地线12空脚13去磁控制信号输入14电源开关控制/待机控制TEA20191开关管激励输出2正输出级电源端3供电电源端4地5电源反馈脉冲6基准电压7行逆程脉冲反馈8振荡器外接电容9振荡器外接电阻10软启动电阻11地12过流检测输入13接过流检测滤波电容14接过流检测滤波电容TEA2260/TEA2261/TEA22621开关变压器去磁检测端2同步脉冲输入端，可改变开关电源电路的输出功率3开关管过流检测端4地5地6误差取样电压输入端，内部接比较器的反相输入端7器的输出端，改变外接阻容元件的参数，该改变误差放大器闭环增益的高低和频响的速度7误差放大器的输出端，改变外接阻容元件的参数，可改变误差放大器闭环增益的高低和频响的速度8过载检测积分电容器9软启动控制电容器10振荡器定时电容11振荡器定时电阻12地13地14推挽放大电路输出端，输出PWM脉冲15输出级电源16控制电路的供电端TL4941误差放大比较器的同相输入端2误差放大比较器的反相输入端3补偿/PWM比较器输入4死区时间控制输入5外接定时电容6外接振荡电阻7地线8内部输出驱动管1的集电极9内部输出驱动管1的发射极10内部输出驱动管2的发射极11内部输出驱动管2的集电极12电源13输出方式控制14基准电压（5V）输出15控制比较放大器的反相输出端反相输入端16控制比较放大器的同相输入端UC38421误差信号放大器补偿（误差输出）2空脚3反馈输入（误差信号输入）4空脚5开关管电流检测（过流保护）6空脚7外接RC定时元件8地线9地线10开关管驱动脉冲输出11电源12电源13空脚145V 基准电压UC3843/UC3844/UC38458脚1误差信号放大器补偿（误差输出）2反馈输入（误差信号输入）3开关管电流检测（过流保护）4外接RC定时元件5地线6开关管驱动脉冲输出7电源8 5V基准电压14脚1误差信号放大器补偿（误差输出）2空脚3反馈输出（误差信号输入）4空脚5开关管电流检测（过流保护）6空脚7外接RC定时元件8地线9地线10开关管驱动脉冲输出11电源12电源13空脚14 5V基准电压WT8048/8048N1/8048N2/8048N3/8048N41行同步信号输入2场同步信号输入3时钟振荡，接晶振或陶瓷谐振器4地线5待机（Stand BY)控制输出5静噪控制输出6挂起（Suspend)控制输出6挂起/待机控制输出7关机（Off)控制输出8 5V电源56A3791输出补偿2电压反馈输入3电流检测输入4振荡器定时电路5地6输出7电源8基准电压CA1391E1行频脉冲输出端2接地端3行同频脉冲信号输入端4行相位调节端5监相器输出端6电源端7行振荡定时端8占空比控制端HA112351外接防自激励电容端2场锯齿波信号输出端3场负反馈信号输入端4场线性调整端5场定时电容6场电路工作电源7场同步信号输入端8场同步调节，外接有场同步调节9 X射线保护10行激励信号输出端11行电路工作电源端12行振荡电路定时元件13行比较信号输入端10行AFC信号输出端14行A FC信号输出端15行电源端16同步脉冲信号输入端17空脚18地端KA21311接地2场输出3空脚4场放大脉冲输入5消振控制6场锯齿脉冲输入7场消稳脉冲输出冲输入8场消稳脉冲输出9 24V电源电压10空脚KA2142B1场激励反相输入2接电源（最高为35V）3地4场逆程脉冲输出5接电源地或接负电源6场输出7空8空9自举升压电源正端10场激励同相输入KB2511B1 TIL兼容行同步信号输入（已分离或复合同步信号）2 TIL兼容场同步信号输入（已分离或复合同步信号）3行AFC第一PLL（锁相环）锁定/未锁定信号输出（未锁定：OV，锁定：5V）4行AFC 第二PLL环路滤波器5行振荡电容器6行振荡电阻器7行AFC第一PLL 一PLL环路滤波器8行位置滤波器（此脚与行电路地线之间接电容器）9行动态聚焦振荡器电容10混合行场动态聚焦输出11行电路地线12行逆程脉冲输入（正极性）13行电路部分基准电压压（需滤波）14供频率补偿与增益设定使用的B+误差信号放大器输出15 +B控制环路稳压输入输入16外部B+开关管电流检测/降压型开关电源开关17地线（B+基准调理电路地线）18（由于高压波动引起的）场幅变化补偿输入19场电路地线20场锯齿发生器AGC控制记忆电容器21场电路部分基准电压（需滤波）22场锯齿波发生器电容23场锯齿输出（输出幅度不受频率影响）。

集成电路介绍一、IC1CX20106A引脚如图所示：二、IC2A T89S52引脚如图所示：引脚功能说明：（1）输入/输出引脚（I/O口线）：P0.0～P0.7：P0口8位双向I/O口，占39～32脚；P1.0～P1.7：P1口8位准双向I/O口，占1～8脚；P2.0～P2.7：P2口8位准双向I/O口，占21～28脚；P3.0～P3.7：P3口8位准双向I/O口，占10～17脚；（2）控制口线：PSEN（29脚）：外部程序存储器读选通信号。

ALE/P（30脚）：地址锁存允许/编程信号。

EA/VP（31脚）：外部程序存储器地址允许/固化编程电压输入端。

RST/VPD（9脚）：RST是复位信号输入端，VPD是备用电源输入端。

（3）电源及其它：Vcc（40脚）：电源端+5V。

GND（20脚）：接地端。

Xl、X2（19～18脚）：时钟电路引脚。

当使用内部时钟时，这两个引脚端外接石英晶体和微调电容。

当使用外部时钟时，用于外接外部时钟源。

三、IC374LS04引脚如图所示：功能说明：六反相器，AYVCC（14脚）：电源端+5V。

GND（7脚）：接地端。

四、IC4和IC5P521引脚如图所示：功能说明：1，2脚为输入端。

3，4脚为输出端。

五、IC6GK152引脚如图所示功能说明：1，2脚为输入端。

3，4脚为输出端。

六、IC7NE555引脚如图所示：引脚功能说明：1脚：GND公共地端为负极；2脚：低触发端TRIG，低于1／3电源电压时即导通；3脚：输出端V O，电流可达2000 mA；4脚：强制复位端R，不用时可与电源正极相连或悬空；5脚：用来调节比较器的基准电压，简称控制端CV，不用时可悬空，或通过0.01μF电容器接地；6脚：高触发端THR，也称阈值端，高于2/3电源电压时即截止；7脚：放电端DIS；8脚：电源正极V CC。

七、IC87805引脚如图所示：引脚功能说明：1脚：V i输入端。

2脚：地端。

3脚：V o输出端。
