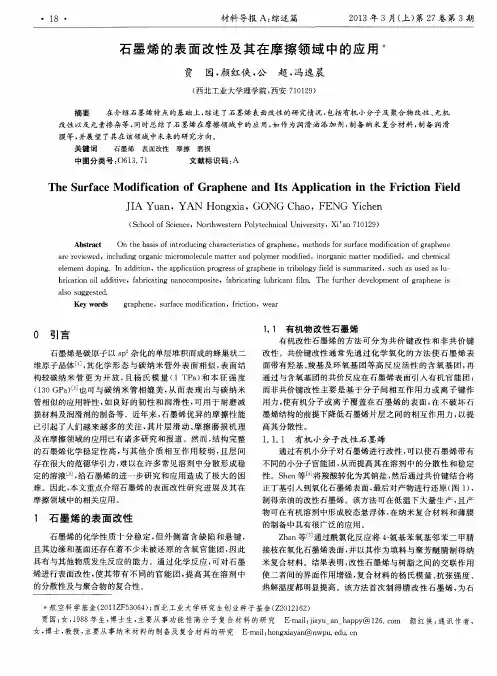

石墨烯涂层工艺
石墨烯涂层工艺是一种新型的表面涂层技术,它利用石墨烯的独特性质,为各种材料表面提供了一层高效的保护层。
石墨烯是一种由碳原子组成的单层薄膜,具有极高的强度、导电性和热导性,因此被广泛应用于电子、能源、材料等领域。
石墨烯涂层工艺的基本原理是将石墨烯材料分散在溶剂中,然后通过喷涂、刷涂、浸涂等方式将其涂覆在需要保护的材料表面上。
石墨烯涂层可以提高材料的耐磨性、耐腐蚀性、导电性和热导性等性能,同时还可以增强材料的机械强度和稳定性。
石墨烯涂层工艺的应用范围非常广泛,可以用于金属、陶瓷、塑料、纤维等各种材料的表面涂层。
例如,在汽车制造业中,石墨烯涂层可以提高汽车零部件的耐磨性和耐腐蚀性,延长其使用寿命;在电子行业中,石墨烯涂层可以提高电子元器件的导电性和热导性,提高其性能和稳定性。
石墨烯涂层工艺的优点在于其简单、快速、低成本,同时还可以实现对材料表面的精细控制。
此外,石墨烯涂层还具有环保、可持续等特点,符合现代工业的发展趋势。
石墨烯涂层工艺是一种非常有前途的表面涂层技术,可以为各种材料提供高效的保护和改性,为现代工业的发展提供了新的思路和方法。
随着石墨烯材料的不断发展和应用,相信石墨烯涂层工艺将会
在未来得到更广泛的应用和推广。
石墨烯及其在涂料中的应用石墨烯是一种由碳原子构成的二维材料,具有极高的导电性、热导性和力学强度,因此在涂料行业中具有广泛的应用前景。
石墨烯在涂料中的应用主要体现在以下几个方面:1. 抗腐蚀性能:石墨烯涂料能够有效保护基材不受腐蚀。
由于石墨烯具有极高的导电性,可以形成一层致密的保护膜,阻隔外界的氧、水和其他腐蚀性物质的侵蚀,提高涂层的耐腐蚀性能。
2. 导电性能:石墨烯具有极高的导电性,可以用于制备导电涂料。
传统的防静电涂料通常含有金属颗粒,但这会导致涂层厚度增加,影响外观和性能。
而石墨烯涂料可以在涂层中加入少量的石墨烯颗粒,就能够显著提高涂层的导电性能,同时保持较薄的涂层厚度。
3. 热导性能:石墨烯具有极高的热导性,可以用于制备具有优异散热性能的涂料。
在一些特殊应用场景下,需要涂层能够快速将热量传导出去,以保护基材或提高设备的工作效率。
石墨烯涂料的热导性能可以满足这些需求,使涂层具有更好的散热性能。
4. 增强力学性能:石墨烯具有出色的力学强度,可以用于增强涂料的力学性能。
在一些需要涂层具有较高硬度、耐磨性和抗刮擦性能的场合,可以将石墨烯添加到涂料中,以提高涂层的力学性能。
5. 光学性能:石墨烯具有极高的光吸收率和光散射率,可以用于制备具有特殊光学效果的涂料。
例如,可以利用石墨烯的特殊光学性质制备出具有抗紫外线功能的涂料,用于户外建筑物的保护;还可以制备出具有特殊纹理和光泽效果的涂料,用于室内装饰。
石墨烯在涂料行业中具有广泛的应用前景。
通过将石墨烯添加到涂料中,可以改善涂料的抗腐蚀性能、导电性能、热导性能、力学性能和光学性能,从而提高涂层的整体性能和使用寿命。
随着石墨烯技术的不断发展和成熟,相信石墨烯涂料将会在未来得到更广泛的应用。
探析石墨烯的表面改性及其在涂层中的应用石墨烯是由碳原子构成的二维晶体材料,其具有独特的物理和化学性质,因此在科学研究和工业应用中引起了广泛的关注。
石墨烯的表面改性是指通过对石墨烯表面进行化学修饰或物理处理,改变其表面性质和功能。
石墨烯的表面改性主要包括化学修饰和物理处理两种方法。
化学修饰是利用化学反应将分子或原子与石墨烯表面进行连接或覆盖,改变其表面性质和功能。
常用的化学修饰方法有氧化、还原、硝化等。
通过氧化可以在石墨烯表面引入羟基或羧基,使其具有良好的亲水性,从而提高石墨烯在涂层材料中的分散性和润湿性。
化学修饰还可以引入活性基团,使石墨烯具有更多的官能团,进而与其他物质发生化学反应,实现多种功能的引入。
物理处理是通过物理手段改变石墨烯表面的形貌和结构,从而改变其表面性质和功能。
常用的物理处理方法有热处理、等离子体处理等。
通过高温热处理可以使石墨烯表面形成缺陷和杂质,从而增加石墨烯的化学反应活性和催化性能。
等离子体处理可以在石墨烯表面引入氨基、羟基等官能团,增加其在涂层中的粘附性和耐久性。
石墨烯的表面改性在涂层中具有广泛的应用前景。
石墨烯具有极高的比表面积和导电性,可以增加涂层的阻隔性能和导电性能。
石墨烯具有优异的机械性能和化学稳定性,可以提高涂层的硬度和耐腐蚀性。
石墨烯还具有良好的光学性质和热导性能,可以改善涂层的透明性和导热性能。
石墨烯在涂层中的应用主要涉及领域包括电子器件、太阳能电池、防腐涂料等。
石墨烯可以作为电子器件的导电层,提高电子器件的导电性能和稳定性。
石墨烯可以作为太阳能电池的透明导电层,提高太阳能电池的能量转化效率。
石墨烯还可以用于制备具有优异防腐性能的涂料,提高金属材料的耐腐蚀性和保护性。
石墨烯的表面改性可以通过化学修饰和物理处理两种方法实现,其在涂层材料中具有广泛的应用潜力。
随着对石墨烯材料性质的深入研究和技术的不断突破,石墨烯涂层材料将会有更广泛的应用前景。
探析石墨烯的表面改性及其在涂层中的应用【摘要】石墨烯是一种具有优异导电、高强度和超薄结构的二维材料,自其发现以来,一直备受关注。
本文探讨了石墨烯表面改性在涂层中的应用。
通过实现石墨烯表面改性,可以增强其与其他物质的相容性和粘附性,提高涂层的耐久性和性能。
石墨烯在涂层中的应用优势主要包括其高导电性和强度优势,可以应用于防腐涂料和导电涂料中。
石墨烯改性涂层的性能优化也是当前研究重点之一。
结合石墨烯的特性和优势,预计石墨烯在涂层领域有广阔的应用前景,为涂层提供了新的可能性。
石墨烯的发现和表面改性对涂层领域带来了重要的突破,为未来涂料技术的发展开辟了新的研究方向。
【关键词】石墨烯, 表面改性, 涂层, 应用, 优势, 性能优化, 防腐涂料, 导电涂料, 可能性, 应用前景1. 引言1.1 石墨烯的发现与特性石墨烯是由石墨经过化学还原、机械剥离等方法获得的一种二维晶体材料,是由一个原子层组成的二维晶体材料。
石墨烯具有很多优异的特性,比如高导热性、高机械强度、高光学透明度等,是一种具有广泛应用前景的新型材料。
石墨烯的发现可以追溯到2004年,由英国曼彻斯特大学两位科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫首次成功分离出石墨烯,从而引发了全球范围内对石墨烯研究的热潮。
石墨烯具有很高的电子迁移率和热传导率,使其成为理想的导电材料和热导材料。
石墨烯还具有出色的力学性能,比如高弹性模量和强度,使其在纳米材料领域具有广泛的应用前景。
石墨烯的发现为材料科学和技术领域带来了新的突破,为石墨烯在涂层领域的应用提供了强有力的支撑。
1.2 对石墨烯表面改性的重要性石墨烯表面改性的重要性主要体现在以下几个方面:改性可以增加石墨烯与其他物质的相互作用力,提高其在复合材料中的分散性和增强性能;改性可以使石墨烯具有更多的功能化官能团,拓展其在不同领域的应用,如生物医药、传感器等;通过表面改性可以提高石墨烯的稳定性和耐久性,使其更加适合工业化生产和应用。
石墨烯导电涂料性能研究及应用石墨烯是一种由碳原子构成的单层二维材料,具有可重复制备、高比表面积、高导电性、高机械强度、透明性等优异的物理和化学特性,被广泛应用于能源储存、传感器、生物医药等领域。
其中,石墨烯导电涂料作为石墨烯应用中的一种重要形态,在电子、光电、涂料等领域展现出较高的应用潜力。
一、石墨烯导电涂料的性能1、高导电性由于石墨烯单层结构的存在,石墨烯导电涂料具有空气中最高的导电性,电导率达到了50,000 ~ 100,000 S/m。
因此,在电子芯片、电极、电池等领域中,石墨烯导电涂料得到了广泛应用。
2、高机械强度石墨烯导电涂料具有令人惊讶的高机械强度和硬度,因此非常适合用于造成存储、弹性等应用中。
3、优异的透明性石墨烯导电涂料具有高透明度,光学透过率高达97%,在太阳电池等光电应用中具有广泛的应用前景。
二、石墨烯导电涂料的应用1、电光设备石墨烯导电涂料具有材料省、制作方便、性能优异等优点,被广泛应用于Touch Panel, FPD,LCD,OLED等电光设备中。
例如,石墨烯导电涂料可用于电子墨水、柔性电路、散热片等。
2、化学储能石墨烯导电涂料在化学储能技术中也有广泛应用,石墨烯导电涂料的高导电性可以使其用于制备石墨烯锂离子电池,并且也可以成为一种高效的电容器材料。
3、环保涂料在环保涂料应用领域,石墨烯导电涂料也具有广泛的应用前景,由于石墨烯导电涂料具有较好的导电性和透明性,所以在光伏电池制备中也有一定的应用。
三、石墨烯导电涂料未来发展趋势石墨烯导电涂料的发展方向主要有以下几方面:1、石墨烯导电涂料在新能源开发领域应用的推广;2、发展石墨烯导电涂料的多功能性;3、提高石墨烯导电涂料的工业化水平。
总之,石墨烯导电涂料的应用潜力巨大,具有广泛的市场前景,而其未来的发展也需要多专家的探索,以推动石墨烯的工业化进程,从而更好地为人类社会提供高品质、高效率的新产品。
石墨烯化学改性及其应用研究石墨烯是一种由碳原子构成的平面六角形结构的材料,它具有很高的机械强度、热导率和导电率,被认为是一种前景广阔的新型材料。
然而,石墨烯的应用受到其在化学稳定性和生物相容性方面的限制。
为了解决这些问题,石墨烯化学改性被广泛研究。
一、石墨烯化学改性方法石墨烯的化学稳定性可以通过在其表面引入化学官能团来增强。
通常使用的方法有氧化、烷基化和芳基化等。
1. 氧化改性:氧化是最常用的化学改性方法之一,可以通过暴露石墨烯在有机溶剂和强氧化剂下,例如硝酸和过氧化氢,来引入氧化官能团。
氧化石墨烯(GO)的羟基、羧基和酮基等官能团可以提高其在水中的分散性,并可用于制备复合材料和高性能纳米电子器件。
2. 烷基化改性:烷基化是通过与自由基或亲电试剂反应来在石墨烯表面引入烷基官能团。
例如,用溴代烷或卤代乙酸盐可以在石墨烯表面引入烷基官能团,增加了其与有机分子的相容性。
3. 芳基化改性:芳基化包括用芳香族化合物进行反应或热解。
通过用过渡金属催化剂催化石墨烯和芳香族化合物的反应,可以在石墨烯表面引入芳基官能团,增加其化学反应性和电学性质。
二、石墨烯化学改性应用的研究进展通过石墨烯化学改性,可以实现对其物理和化学性质的精确调控,从而扩大其应用范围。
1. 生物医学应用研究石墨烯化学改性后的材料具有更好的生物相容性和生物可降解性。
例如,氧化石墨烯经过PEG化改性后可以在体内通过肝脏进行有效降解。
将石墨烯氧化物与生物大分子(如DNA、蛋白质)进行配合,可以用于有效地传递DNA和制备纳米载药系统,具有很好的药物控释效果。
2. 电子和储能应用研究石墨烯经过化学改性后可以用于制备新型的电子和储能器件。
例如,将石墨烯氧化物与其他功能性纳米材料(如金属纳米粒子和碳纳米管)进行配合,制备出复合材料,可用于电池、超级电容器和光电催化剂等领域。
同时,将石墨烯表面修饰具有机功能分子可以增强其在电路中的性能和稳定性。
3. 其他应用研究石墨烯经过化学改性之后,还可以用于各种领域。
石墨烯表面处理技术石墨烯表面处理技术是一种对石墨烯进行化学修饰和功能化的方法,可以改变石墨烯的特性和应用范围。
石墨烯作为一种二维材料,具有优异的电学、热学和力学性能,因此在能源存储、传感器、电子器件等领域具有广泛的应用前景。
然而,石墨烯的应用受到其本身的特殊结构和化学惰性的限制,需要通过表面处理来改善其性能和功能。
石墨烯表面处理技术主要包括物理和化学两种方法。
物理方法包括机械剥离、离子注入和高温退火等,可以改变石墨烯的形貌和结构。
化学方法则通过在石墨烯表面引入不同的官能团,改变其化学性质和功能。
在物理方法中,机械剥离是一种常用的制备石墨烯的方法。
通过在石墨晶体表面施加机械力,可以使石墨晶体层层剥离,最终得到单层的石墨烯。
这种方法简单易行,但是得到的石墨烯质量和尺寸有限。
离子注入则是通过将离子加速到高能量,使其撞击到石墨烯表面,从而改变石墨烯的性质。
高温退火则是将石墨烯加热到高温,使其分子间的键重新排列,修复石墨烯的结构缺陷。
化学方法中,最常用的是氧化石墨烯(GO)的还原。
氧化石墨烯是一种将石墨烯表面引入氧官能团的方法,可以增加石墨烯的亲水性和分散性。
通过还原氧化石墨烯,可以去除氧官能团,得到还原石墨烯(rGO)。
rGO具有良好的导电性和机械性能,可以用于电子器件和储能材料。
此外,还可以通过在石墨烯表面引入其他官能团,如氨基、羟基等,来赋予石墨烯特定的性质和功能。
石墨烯表面处理技术可以改变石墨烯的物理性质和化学活性,从而扩展其应用领域。
例如,在电子器件方面,通过在石墨烯表面引入氧化物或金属纳米颗粒,可以制备石墨烯场效应晶体管和石墨烯超级电容器。
在储能材料方面,将石墨烯表面进行氮掺杂或磷掺杂,可以提高其储能性能,用于制备超级电池和超级电容器。
此外,石墨烯表面处理技术还可以用于制备石墨烯基传感器,通过在石墨烯表面引入特定的官能团,实现对特定气体或化学物质的高灵敏检测。
石墨烯表面处理技术是一种对石墨烯进行化学修饰和功能化的方法,可以改变石墨烯的性质和功能,扩展其应用领域。
石墨烯的改性原理及应用1. 石墨烯简介石墨烯是一种碳原子排列成六角形的二维材料,具有极高的导电性、导热性和机械强度。
由于其独特的性质,石墨烯被广泛研究,并在各个领域展现出巨大的应用前景。
2. 石墨烯的改性原理石墨烯的改性是通过对其进行化学或物理处理来改变其性质,以满足特定的应用需求。
常见的石墨烯改性方法有:•氧化改性:将石墨烯与氧化剂接触,引入氧原子,形成氧化石墨烯(GO)。
氧化石墨烯具有较好的亲水性和分散性,可用于制备复合材料、传感器等。
•氮化改性:通过氮化剂与石墨烯反应,使石墨烯表面富集氮原子。
氮化石墨烯具有较高的导电性,可用于电子器件和催化材料等领域。
•掺杂改性:将其他元素或化合物引入石墨烯晶格中,如硼、硅、硫等。
掺杂石墨烯具有特殊的性能,可用于能源存储、催化反应等领域。
3. 石墨烯的应用领域石墨烯的独特性质使其在许多领域都有广泛应用的潜力。
3.1 电子器件石墨烯具有高电子迁移率和优异的导电性能,使其成为下一代电子器件的理想候选材料。
石墨烯场效应晶体管、石墨烯集成电路等已成为研究的热点。
3.2 传感器由于石墨烯的高度灵敏和优异的电子性能,石墨烯传感器在化学传感、生物传感、环境监测等领域具有广泛的应用前景。
石墨烯传感器可以高效地检测微量物质,并具有高灵敏度和高选择性。
3.3 储能材料由于石墨烯的高表面积和良好的电导率,石墨烯被广泛应用于锂离子电池、超级电容器等储能装置中。
石墨烯在储能领域具有很高的应用潜力,可以提高储能装置的能量密度和循环寿命。
3.4 催化材料石墨烯作为催化剂载体具有优异的催化性能。
通过改变石墨烯的结构和表面改性,可以调控其对反应物的吸附性能和催化活性,用于催化合成、能源转换和环境保护等领域。
3.5 填料材料石墨烯具有优异的机械性能和导电性能,可用于制备高性能复合材料。
将石墨烯添加到聚合物、金属或陶瓷基质中,可以显著改善材料的力学性能、导电性能和热稳定性,提高材料的综合性能。
纳米沉积石墨烯高导热散热涂层涂层外观:黑色哑光粗糙面;高导热散热,显著增大散热面积,兼具常规防腐黑色光滑面:高防腐,导热散热良好,基本不增加散热面积涂层材质与工艺:以石墨烯为主的碳复合材料,少量纳米复合陶瓷以及表面改性助剂。
通过中微纳专利技术纳米沉积,碳材料趋于定向排列,形成微翅片,显著提高导热散热,增大散热面积。
适用基材:铝材、铜材、镁合金、钢材以及其它金属材质,石墨以及碳纤维材质。
说明:不同基材,不同性能侧重,可根据运用调整。
适用温度:长期-60℃—300℃;短期-100℃—400℃。
耐冷热冲击抗热震。
涂层特性:1、高热导率:水平方向最高可达800W/M.K以上,垂直方向最高可达30W/M.K以上,有助工件散热不蓄热,延长寿命。
2、高辐射系数:最高可达0.96以上;3、微翅片结构显著增加散热面积:最高可增加散热面积2倍以上;4、涂层厚度15微米左右,也可根据需要在3—50微米范围内调整定制;5、涂层防静电,具有一定电磁屏蔽功效,具有一定电绝缘性能(耐电压1000伏特左右);6、涂层附着力1级,结合强度最高可达15MPa以上;7、涂层硬度最高可达6H,柔韧性1级,耐一定次数的折弯,耐冲击50cm以上;8、涂层耐腐蚀,涂层厚度15微米,耐盐雾1920小时以上,最高可耐2400小时以上。
增加涂层厚度,耐盐雾最高可达6000小时以上。
涂层耐酸碱腐蚀,散热防腐一体解决;9、涂层耐湿热,耐水长期浸泡,耐水煮。
纳米沉积系统(中微纳专利技术:纳米材料技术与可控涂层工艺设备的集合)1、工艺技术说明:A、液相纳米沉积和气相纳米沉积相结合,涂层微观粒子趋于定向,微观粒子间离子级结合;B、可实现低温(最低可达60℃)纳米沉积,正常180℃—400℃实现纳米沉积;C、主要工艺流程:工件上工装—工件表面前处理(除油除脂除锈除氧化层)—液相沉积—气相沉积—工件下工装—质检包装。
2、工艺主要特点:A、自动化程度高,连续作业,主要工艺过程无需人工操作,品质稳定;B、生产过程数字化在线监控,时时管控品质,有异常及时报警;C、产能稳定,适宜大规模生产,小批量或换线成本高;D、纳米功能材料、沉积工艺、专用设备三位一体的系统技术,3重连贯的技术门槛。
石墨烯材料在各个领域应用的进展1复合材料石墨烯由于具有极高的力学性能和电学性能,在作为聚合物基体的加强功能化添加剂方面被认为据有广泛的讨论前景。
2023年美国西北大学的Stankovich和RuofjF等人在Nature上报道了薄层石墨烯.聚苯乙烯纳米复合材料。
该讨论小组首先使用苯基异氰酸酯对完全氧化的石墨烯进行化学亲油改性,使之剥离和分散在有机溶剂中。
剥离的石墨烯均匀分散在聚苯乙烯溶液中,加入少量还原剂即可恢复石墨片层的导电性。
在还原过程中,聚苯乙烯的存在有效地阻拦了石墨纳米片层的聚集,这是该方法成功的关键。
该复合材料具有较低的渗阀值,在0.1%的体积分数下即可以导电,1%体积分数下导电率可达0.1Sm—1,可广泛应用于电子材料。
氧化态石墨烯只有在还原情况下才能发挥其优异的电学和力学行能,为了解决氧化石墨烯原位还原制备复合材料过程团聚现象的发生,加添石墨烯在各种聚合物单体中的浸润性,Stankovich利用苯乙烯磺酸钠包覆氧化态石墨烯,降低了石墨烯之间的接触面积,从而阻拦其在还原过程中不可逆自聚。
Haddon所领导的小组制备了石墨烯.环氧树脂纳米材料。
首先制备石墨烯的丙酮分散液,与环氧树脂均匀混合固化后得到复合材料。
热导率测试表明厚度小于2nm的石墨烯片特别适合作为环氧树脂的填料,在添加量达到25%时,热导率可以提升3000%,达6.44WmoKl。
复合材料杰出的热导性能重要由石墨烯的二维单原子层结构,高的纵横比,硬度和低的热界面阻力。
但该方法使用了溶剂,使得在所得复合材料中有显现微纳孔洞的可能。
石墨烯的添加不仅有利于聚合物基体电性能,热传导性能的改善,对于提高玻璃化变化温度,复合材料力学性能也具有重点意义。
Ruoff和Aksay等人在聚丙烯腈及聚甲基丙烯酸甲酯中加入仅1%及0.05%的石墨烯纳米片后,发觉他们的玻璃化变化温度提升30℃,此外包括杨氏模量,拉伸强度,热稳定性等一系列力学及热学性质得到提高。
第5期石晓凡,等:石墨烯在防腐防污涂料中的应用研究-107-石墨烯在防腐防污涂料中的应用研究石晓凡,贾新磊(滨州学院化工与安全学院,山东滨州256600)摘要:石墨烯凭借其阻隔性能好、屏蔽性能好以及化学稳定性好等特点,在防腐防污涂料领域得到了广泛应用。
本文综合叙述了近年来石墨烯在防腐、防污涂料中的相关内容,归纳了石墨烯的结构特性,总结了石墨烯在防腐、防污涂料中的应用,整理了石墨烯在涂料方面存在的问题'关键词:石墨烯;结构特性;防腐;防污中图分类号:TQ637文献标识码:A文章编号:1008-021X(2021)05-0107-02Application of Graphene in Anticorrosion and Antifouling CoatingsShi Xiaofan,Jin Xinlei(School of Chemical Enginee/ng and SCety of Binzhou University,Binzhou256600,China)Abstract:Graphene has been widely used in the fieN of anti-corrosion and antifou/ng coatings because of its excellent bc/cr performance,outstanding shielding performance and good chemical stabOty.In thO paper,the related contenO of graphene in anti-cormsion and antifou/ng coa—ngs in recent years are comprehensively described,the structural chamcte时Ucs of graphene aoesummaoczed,theappeccatcon oogoaphenecn antc-co o scon and antcoouecngcoatcngscssummaoczed,and theexcstcngpoobeems oogoaphenecn coatcngsaoesooted out.Key words:graphene;structural properties;corrosion protection;antifou/ng在英国的两位科学家通过众多实验成功分离出了石墨烯后,石墨烯进入了人们的眼界,并且得到了广泛的关注。
石墨烯涂层表面
在材料科学领域,石墨烯一直备受瞩目。
石墨烯是一种由碳原子单层构成的二维材料,具有许多优异的性质,例如高导电性、高热传导性和强度。
石墨烯涂层作为一种新型材料表面处理技术,已经引起了广泛关注。
石墨烯涂层表面在各个领域都有着广泛的应用。
在电子领域,石墨烯涂层可以大大提高材料的导电性能,使之成为理想的导电材料。
此外,石墨烯涂层还可以应用于光学器件的表面处理,提高光学器件的透光性能,提高器件的性能稳定性。
在生物医学领域,石墨烯涂层能够改善生物材料的力学性能,提高生物医学器件的可靠性和生物相容性。
石墨烯涂层表面的制备技术也在不断完善。
目前,常用的石墨烯涂层制备方法包括化学气相沉积法、化学还原法、机械剥离法等。
这些方法不仅能够制备出高质量的石墨烯涂层,而且还能够控制石墨烯涂层的厚度、形貌和结构,满足不同领域的需求。
虽然石墨烯涂层表面的性能优越,但是在实际应用中还存在一些挑战。
例如,石墨烯涂层的稳定性、耐久性和成本仍然是制约其广泛应用的关键因素。
针对这些挑战,研究人员正在不断探索新的制备技术和改进方法,以提高石墨烯涂层表面的性能,并推动其在各个领域的应用。
总的来说,石墨烯涂层表面作为一种新型的材料表面处理技术,具有巨大的应用潜力。
随着研究的不断深入和技术的不断改进,相信石墨烯涂层表面一定会在未来的各个领域展现出更多的优异性能,为人类创造出更多的可能性。
石墨烯及其相关材料的掺杂与改性石墨烯作为一种单层的碳原子构成的二维材料,自从其发现以来就受到了广泛的关注。
其独特的电子结构和特殊的物理性质使其在许多领域有着广泛的应用前景,如电子学、储能技术、生物医学等。
然而,石墨烯在实际应用中还存在一些挑战,如其与金属材料的接触电阻较大、对有机溶剂的敏感性等。
为了克服这些问题,研究人员开始对石墨烯进行掺杂和改性。
掺杂是通过引入其他元素或化合物来改变石墨烯的物理性质,而改性则是通过对石墨烯进行化学修饰来改变其表面性质。
一种常见的掺杂方法是通过对石墨烯进行氮、硼、硅等元素的掺杂。
这些元素的引入可以改变石墨烯的导电性能、光学性质以及化学反应活性。
例如,氮掺杂的石墨烯具有较高的载流子浓度和较高的导电性能,这使得其在电子器件中有着广阔的应用前景。
硼掺杂的石墨烯则显示出了优异的电催化活性和电催化稳定性,被认为是一种很有潜力的催化剂。
此外,石墨烯还可以与其他二维材料进行复合掺杂,进一步改变其性能。
例如,石墨烯和氧化石墨烯的复合材料具有优良的电导率和机械性能,可用于柔性电子器件和传感器。
石墨烯和二硫化钼的复合材料则显示出了优异的光电性能,有望应用于太阳能电池和光电器件等领域。
除了掺杂以外,化学修饰也是改性石墨烯的一种常见方法。
通过在石墨烯表面引入不同的官能团,可以改变石墨烯的亲水性、分散性以及与其他物质的相互作用。
例如,通过在石墨烯表面引入羟基基团,可以提高石墨烯的亲水性,从而使其更易分散于水中。
这种改性后的石墨烯在柔性电子器件和生物传感器等领域有着广泛的应用。
石墨烯及其相关材料的掺杂与改性不仅可以改变其基本性质,还可以引入新的功能和应用。
然而,目前对于石墨烯的掺杂和改性研究尚处于起步阶段,仍然存在许多挑战和困难。
首先,如何精确控制掺杂和改性的过程以及获得高质量的样品是一个重要的问题。
其次,对掺杂和改性后石墨烯的性能和机制的理解还不够深入,需要进一步的研究和探索。
最后,掺杂和改性后的石墨烯在大规模制备和应用过程中也面临着一些技术和经济的限制。
石墨烯的功能化及其相关应用一、本文概述石墨烯,一种由单层碳原子紧密排列形成的二维纳米材料,自2004年被科学家首次成功分离以来,便以其独特的电子、热学和机械性能,引起了全球科研人员的广泛关注。
由于其具有超高的电子迁移率、超强的导热性和极高的力学强度,石墨烯被誉为“黑金”,并有望引领新一轮的工业革命。
本文旨在深入探讨石墨烯的功能化方法,以及这些功能化后的石墨烯在各个领域的应用前景。
我们将从石墨烯的基本性质出发,详细阐述其功能化的基本原理和技术手段,包括化学修饰、物理掺杂等。
随后,我们将对石墨烯在能源、电子、生物医学、复合材料等领域的应用进行详细介绍,并分析其潜在的市场价值和挑战。
我们将对石墨烯功能化及其应用的未来发展趋势进行展望,以期能为相关领域的科研工作者和从业人员提供有益的参考和启示。
二、石墨烯功能化的方法石墨烯作为一种二维碳纳米材料,拥有出色的电学、热学和力学性能,这使得它在多个领域具有广泛的应用前景。
然而,原始石墨烯的化学稳定性较高,与大多数溶剂和分子的相容性较差,这限制了其在实际应用中的使用。
因此,对石墨烯进行功能化修饰,以提高其与其他材料的相容性和稳定性,成为了石墨烯研究领域的重要方向。
目前,石墨烯的功能化方法主要包括共价键功能化和非共价键功能化两大类。
共价键功能化是通过化学反应将官能团或分子共价连接到石墨烯的碳原子上。
这种方法可以精确控制石墨烯的化学性质,实现对其电子结构和性质的调控。
常见的共价键功能化方法包括重氮反应、环加成反应和自由基加成反应等。
通过这些方法,可以在石墨烯上引入羟基、羧基、氨基等官能团,从而改善其在溶剂中的分散性和与其他材料的相容性。
非共价键功能化则是通过物理相互作用,如π-π堆积、静电作用、氢键等,将分子或聚合物吸附到石墨烯表面。
这种方法不需要破坏石墨烯的碳碳共价键,因此可以在保持石墨烯原有性质的基础上,实现对其功能的拓展。
常见的非共价键功能化方法包括π-π堆积作用、表面活性剂包裹和聚合物吸附等。
探析石墨烯的表面改性及其在涂层中的应用石墨烯是一种由碳原子组成的单层二维材料,具有优异的物理和化学特性,因此在材料科学领域引起了广泛的关注。
石墨烯表面的改性是指在石墨烯表面上引入不同的官能团或分子,以改变石墨烯的表面性质,增强其性能和功能。
石墨烯的表面改性可以通过以下几种方法来实现:1. 化学改性:通过将石墨烯与不同的官能团反应,例如氧化石墨烯(GO)可以与氨基、羟基、酰基等官能团反应,形成具有不同性质的改性石墨烯。
化学改性可以改变石墨烯的电子结构、光学性质、表面活性等特性。
2. 物理改性:通过机械力或热力对石墨烯进行改性,例如拉伸、弯曲、压实等处理可以改变石墨烯的形状和结构,从而改变其性能。
3. 生物改性:利用生物分子的特异性与石墨烯反应,可以在石墨烯表面上引入生物活性基团,实现生物功能化。
通过与蛋白质、DNA等分子相互作用,可以使石墨烯表面具有生物识别和生物传感功能。
1. 防腐涂层:将石墨烯引入防腐涂层中,可以增强涂层的抗腐蚀性能。
石墨烯具有良好的屏蔽性能,可以阻挡氧、水、盐等腐蚀性物质的侵蚀。
石墨烯的高导电性还可以在涂层表面形成保护层,防止腐蚀发生。
2. 纳米复合涂层:将石墨烯与其他纳米材料复合,可以制备出具有优异性能的涂层。
石墨烯的大比表面积和高机械强度可以增强涂层的附着力和耐磨性;石墨烯的高导热性可以提高涂层的导热性能。
3. 摩擦减少涂层:石墨烯在表面涂层中具有优异的润滑性能,可降低物体之间的摩擦。
石墨烯涂层可以应用于机械零部件、汽车发动机和减摩材料等领域,减少能量损耗和磨损。
4. 光学涂层:利用石墨烯的吸收、散射以及折射等性质,可以制备出具有特殊光学性能的涂层。
石墨烯涂层可以用于制备反射镜、透明电子器件和太阳能电池等。
石墨烯的表面改性可以有效改善石墨烯的性能和功能,并将其应用于涂层领域。
未来随着对石墨烯性质的更深入了解和改性方法的不断发展,石墨烯在涂层中的应用潜力将得到进一步发掘。
新型石墨烯材料的研究及其应用近年来,新型石墨烯材料的研究引起了广泛的关注和热议。
石墨烯是一种单层的碳原子排成六边形晶格的材料,具有极强的力学强度和优异的电学、热学性能。
它的发现引领了二维材料研究的潮流,被认为是未来材料科学研究的重要方向之一。
本文将对新型石墨烯材料的研究和应用进行探究。
一、新型石墨烯材料的研究目前,新型石墨烯材料的研究主要围绕两个方向展开:一是改性石墨烯的研究,包括通过杂原子和杂化合物改变石墨烯的性质,从而扩展石墨烯的应用领域;二是石墨烯衍生物的研究,包括氧化石墨烯、磷化石墨烯、氮化石墨烯等,通过衍生化反应,将石墨烯的性质进行调控。
氧化石墨烯的研究是改性石墨烯中的一种重要手段。
在氧化石墨烯中,石墨烯上的一些碳原子被氧化成羟基、羰基、羧基等官能团,从而改变了石墨烯的电学、化学性质。
相比于原始石墨烯,氧化石墨烯具有更好的稳定性和加工性能,广泛应用于各个领域,如电子器件、储能材料、催化剂等。
另一个研究方向是针对石墨烯的衍生物进行研究。
石墨烯衍生物是通过化学反应将石墨烯的结构进行改变而得到的新型材料。
例如,磷化石墨烯是将石墨烯中的一些碳原子替换成磷原子而得到的材料,它的电学性能明显优于原始石墨烯。
氮化石墨烯则是将石墨烯中的一些碳原子替换成氮原子得到的进一步改性石墨烯,它的氮原子掺杂使得其具有更好的催化活性和光催化性能。
二、新型石墨烯材料的应用除了研究方向的改变,新型石墨烯材料的应用也正在发生重大的变化。
传统上,石墨烯主要应用于电子器件、热管理、机械强度等领域。
但随着石墨烯研究的深入,新型石墨烯材料的应用范围正在不断扩大。
石墨烯的优异性能使得其成为制备纳米复合材料的理想载体。
例如,石墨烯纳米复合材料在新能源领域中的应用是具有很大潜力的,如用石墨烯作为太阳能电池的电极材料,在电子器件制备方面具有广泛的应用前景,如石墨烯基薄膜晶体管、石墨烯场效应晶体管等。
此外,石墨烯的应用范围正在不断拓展。
例如,在生物医学领域,石墨烯因其优异的生物相容性和生物相互作用性,被广泛地应用于靶向药物输送、生物传感和成像等方面。
探析石墨烯的表面改性及其在涂层中的应用
石墨烯是由一层厚度仅为一个原子的碳原子构成的二维材料。
由于其具有极高的导电性、热传导性、机械强度和化学稳定性,石墨烯有着广泛的应用潜力。
石墨烯的应用受到了其本身表面性质的限制。
为了改善石墨烯的表面性质,需要对其进行表面改性。
表面改性后的石墨烯可以用于涂层材料中,提高涂层的性能和功能。
石墨烯的表面改性主要包括化学修饰和物理修饰两种方法。
化学修饰是通过在石墨烯表面引入化学官能团来改变其表面性质。
常见的化学修饰方法包括氧化、硝化、氯化、磺酸化等。
这些化学修饰可以引入不同的官能团,如羟基、羧基、氯基等,从而改变石墨烯的表面化学性质。
经氧化修饰后的石墨烯表面变得亲水性增强,可以提高涂层的附着力和耐腐蚀性。
物理修饰是通过在石墨烯表面引入微纳米结构来改变其表面形貌和结构。
常见的物理修饰方法包括机械剥离、熔炼、电弧放电等。
这些物理修饰可以在石墨烯表面形成纳米结构,如纳米颗粒、纳米孔等,从而增加石墨烯的表面积和吸附性能。
经物理修饰后的石墨烯表面呈现出多孔结构,可以提高涂层对溶剂和颗粒的吸附能力。
将表面改性后的石墨烯应用于涂层中可以提升涂层的性能和功能。
表面改性后的石墨烯可以作为填料添加到涂层中,用于增加涂层的机械强度、导热性和阻隔性能。
其高导电性和高热传导性可以提高涂层的导电性和导热性,使涂层具有耐高温、防静电、阻燃等功能。
石墨烯表面改性后的亲水性增强,可以提高涂层的附着力和耐腐蚀性。
石墨烯的表面改性还可以通过控制其表面化学性质来实现对涂层中活性物质的选择性吸附和释放。
石墨烯表面引入特定的官能团后,可以吸附和释放特定的物质,从而在涂层中实现对有机溶剂、催化剂、药物等的选择性吸附和释放。
