数控送料机使用说明书

ICm 200Q数控自动送料切割机系统说明书ICm 200Q数控自动送料切割机系统说明书：一、ICm 200Q数控自动送料切割机系统切割前准备(一)、使用前必须认真检查设备的性能，确保各部件的完好性。

(二)、电源闸刀开关、锯片的松紧度、锯片护罩或安全挡板进行详细检查，操作台必须稳固，夜间作业时应有足够的照明亮度。

(三)、使用之前，先打开总开关，空载试转几圈，待确认安全无误后才允许启动。

(四)、操作前必须查看电源是否与电动工具上的常规额定220va 电压相符，以免错接到380va的电源上。

二、ICm 200Q数控自动送料切割机系统切割注意事项(一)、切割机工作时务必要全神贯注，不但要保持头脑清醒，更要理性的操作电动工具。

严禁疲惫、酒后或服用兴奋剂、药物之后操作切割机。

(二)、电源线路必须安全可靠，严禁私自乱拉，小心电源线摆放，不要被切断。

使用前必须认真检查设备的性能，确保各部件完好。

(三)、穿好合适的工作服，不可穿过于宽松的工作服，更不要戴首饰或留长发，严禁戴手套及袖口不扣而操作。

(四)、加工的工件必须夹持牢靠，严禁工件装夹不紧就开始切割。

(五)、严禁在砂轮平面上，修磨工件的毛刺，防止砂轮片碎裂。

(六)、切割时操作者必须偏离砂轮片正面，并戴好防护眼镜。

(七)、严禁使用已有残缺的砂轮片，切割时应防止火星四溅，并远离易燃易爆物品。

(八)、装夹工件时应装夹平稳牢固，防护罩必须安装正确，装夹后应开机空运转检查，不得有抖动和异常噪声。

(九)、中途更换新切割片或砂轮片时，不要将锁紧螺母过于用力，防止锯片或砂轮片崩裂发生意外。

(十)、必须稳握切割机手把均匀用力垂直下切，而且固定端要牢固可靠。

(十一)、不得试图切锯未夹紧的小工件或带棱边严重的型材。

(十二)、为了提高工作效率。

对单支或多支一起锯切之前，一定要做好好辅助性装夹定位工作。

(十三)、不得进行强力切锯操作，在切割前要待电机转速达到全速即可。

(十四)、不允许任何人站在锯后面，停电、休息或离开工作地时，应立即切断电源。

吴江科沃客送料机使用说明书欢迎使用吴江科沃客送料机，希望本使用说明书能够帮助您更好地使用本机器。

一、基本结构吴江科沃客送料机由主机、控制器、传动系统和电源系统组成，它可以实现线性及旋转运动，是一种理想的高效智能化送料机械设备。

二、主要特点1.高精度：采用进口伺服电机、伺服控制器和精度高的传动齿轮，确保高精度的移动运动。

2.高效率：采用电动控制，实现自动化操作，可有效提高工作效率。

3.低耗能：机器结构紧凑，运行时耗能小，能耗低。

4.安全可靠：机器安全可靠，采用双重安全保护，可有效防止意外伤害。

三、操作方式1.打开电源：将电源插头插入电源插座，打开电源按钮，电源指示灯亮起，表示机器已处于工作状态。

2.上料：将料件通过吸真空抓料装置抓取上料，完成上料操作。

3.运行：通过控制系统控制传动系统，实现机器的线性及旋转运动，完成送料工作。

4.调整：根据工作情况，可根据实际情况调节料件送料速度，以达到较好的工作效果。

5.下料：完成送料操作后，可通过吸真空抓料装置将料件下料，完成下料操作。

6.断电：打开电源按钮，将电源插头拔出电源插座，机器进入待机状态。

四、注意事项1.请勿靠近机器运行部位，以免被操作部件伤害。

2.请勿将机器放在潮湿环境中，以免电机故障。

3.请勿拆开机器，拆卸电源时需要关闭电源，以免受电击。

4.请勿把电源插头拔出机器后，进行清洁操作，以免发生意外。

5.请勿将机器放置于易燃温度过高的场所，以免发生火灾。

五、使用限制1.禁止将外力作用于机器，以免损坏机器。

2.禁止在机器上放置火源，以免发生火灾。

3.禁止将无关物品放置于机器上，以免占用机器空间。

4.禁止在料件运行时，将物体放置在料件运行路径上，以免发生意外。

5.请勿将机器放置在潮湿环境中，以免影响机器性能。

6.禁止将机器放置于易燃温度过高的场所，以免发生火灾。

总之，吴江科沃客送料机是一种具有良好性能的料件送料机器，在使用时请务必按照本使用说明书的要求操作，请你仔细阅读，并严格按要求使用本机器。

自动送料机操作说明操作方式：本机操作方式分为手动和自动两种,每种操作方式都有相对应的指示灯一．具体操作：手动方式：按下“手动”键，其对应的指示灯亮。

按住各操作键执行各自的动作。

按键松开所控制的动作终止。

“上下料”键按下一次执行一次上（下）料循环动作后停止。

自动方式：按下“自动”键，工作方式即转为自动。

再触发一下机床上的工作启动键后，执行进料压紧加工松开退料停止本次循环终止。

要进行下一次工作须再按一下机床上的操作启动键，才能执行下一次循环。

二．时间与调整：时间：本机设备分为四个时间。

其中时间T1为备用。

T2为退料延时时间。

T3为退料时间，用以调整退料的时间长短。

T4为上下料时间延时。

调整（手动方式下）：①长按（按住“SET”键不放，等待约3秒）“SET”，等待到设定数码管闪动，进入时间调整状态，可以对时间进行修改。

以相同的方式，可以退出时间调整状态。

②短按（按下“SET”键，然后放开），实现显示时间的转换T1-----T4。

可以查看各个时间的设定数值。

③在时间调整状态下，数码管闪动的数字就是可以修改的数字，按（增加键）数字加“1”。

④在时间调整状态下，按（左移键），数码管闪动左移一位。

（注：T1.T2.T4本机已设定完毕，如无特殊需要无需调整。

时间T3可根据物料的长短做适当调整）三．按钮与限位开关：SQ1为本机上所设的上下料限位，一次上下料动作完成触发该开关，上下料动作终止。

SQ2为机床上进料到位限制，当物料进到位后，触发该开关，进料即终止。

SQ3为机床加工完成信号开关，当机床加工完成触发该开关，本机即开始执行退料动作。

SB3：上下料键SQ4: 为机床所设的工作启动键，用以启动本机自动工作开始。

四．电路图.附后。

送料机操作规程
《送料机操作规程》
一、基本要求
1. 操作人员必须接受专业培训，掌握送料机的基本操作方法和注意事项。

2. 操作人员必须穿戴防护装备，并保持工作环境整洁、无障碍。

3. 操作人员必须严格按照操作规程进行操作，严禁违规操作或私自调整送料机的参数。

二、安全操作
1. 在启动送料机前，必须检查设备是否完好，确认各个部件无异常状况。

2. 在操作过程中，应保持专注，避免分心操作或随意离开机器。

3. 当发现设备出现异常声音或震动时，应立即停机检查，排除故障后方可重新启动。

三、注意事项
1. 不得将手指或其他物体伸入送料机的工作区域，以免发生意外伤害。

2. 不得随意改变送料机的工作参数，应根据工艺要求进行设定。

3. 在操作中，应注意时刻关注送料机的工作情况，及时发现并解决问题。

四、关机保养
1. 操作结束后，应按照规程对送料机进行必要的停机检查和保养工作。

2. 定期对送料机进行清洁和润滑保养，确保设备处于良好的工作状态。

以上便是《送料机操作规程》的基本内容，希望每位操作人员都严格遵守规程，确保设备的安全运行和良好的工作效果。

操作规程编号：YTO-FS-PD450自动送料机安全操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards自动送料机安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

1.目的为了保证数控自动送料机的安全操作，特编此规定。

2．范围适用与本公司所有使用自动送料机的作业流程。

3．操作方法3.1开机顺序3.1.1开电源开关(控制柜总电源)3.1.2开PC机电源3.1.3开伺服开关3.1.4开冲床,操作3.2关机顺序3.2.1关冲床3.2.2退出PF2002系统3.2.3退出WINDOWS3.2.4关PC电源3.2.5关伺服开关3.2.6关电源开关3.3软件操作3.3.1开启PF2002系统3.3.1.1打开:调用已有程序,并可修改,保存,加载等.点击浏览目录文件,确认要打开的文件.3.3.1.2新建:新输入一个程序,并可编辑,保存,加载等.3.3.1.3保存:对修改过的程序或新建的程序保存.3.3.1.4加载:将打开或新建的程序加载之后.自动加工即按此程序运行.3.3.1.5读取PXE文件:将在AutoCAD中所设计的图形自动转换成FE2002代码文件.3.3.2参数设定3.3.2.1参数设定禁止随意更改.3.3.2.2脉冲当量禁止修改3.4自动加工3.4.1程序运行:点击此,执行G代码程序.3.4.2程序复位:点击,正在执行的程序终止,重新返回主菜单,程序调用或再次启动点击“程序运行”重新开始执行当前程序.3.4.3模拟显示:将当前程序的运行结果显示在屏幕上.3.4.4图象放大:将当前运行结果放大显示3.4.5图象缩小:将当前运行结果缩小显示3.5手动操作:按此可进行手动加工.3.6断点加工处理3.6.1用于因意外原因而无法加工完一个工件,使用此菜单可以让程序运行到上次断点的位置.4.支持性文件《PF2002数控冲床系统使用说明书》《机械冲床操作程序》该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。

自动送料机安全操作章程1.目的为了进一步保证数控自动送料机的安全操作，特编此规定。

2．范围适用与本公司所有使用自动送料机的作业流程。

3．操作方法3.1开机顺序3.1.1开电源开关(控制柜总电源)3.1.2开PC机电源3.1.3开伺服开关3.1.4开冲床,操作3.2关机顺序3.2.1关冲床3.2.2退出PF2002系统3.2.3退出WINDOWS3.2.4关PC电源3.2.5关伺服开关3.2.6关电源开关3.3软件操作3.3.1开启PF2002系统3.3.1.1打开:调用已有程序,并可修改,保存,加载等.点击浏览目录文件,确认要打开的文件.3.3.1.2新建:新输入一个程序,并可编辑,保存,加载等.3.3.1.3保存:对修改过的程序或新建的程序保存.3.3.1.4加载:将打开或新建的程序加载之后.自动加工即按此程序运转.3.3.1.5读取PXE文件:将在AutoCAD中所设计的图形自动转换成FE2002代码文件.3.3.2参数设定3.3.2.1参数设定禁止随意更改.3.3.2.2脉冲当量禁止修改3.4自动加工3.4.1程序运转:点击此,执行G代码程序.3.4.2程序复位:点击,正在执行的程序终止,重新返回主菜单,程序调用或再次启动点击“程序运转”重新开始执行当前程序.3.4.3模拟显示:将当前程序的运转结果显示在屏幕上.3.4.4图象放大:将当前运转结果放大显示3.4.5图象缩小:将当前运转结果缩小显示3.5手动操作:按此可进行手动加工.3.6断点加工处理3.6.1用于因意外原因而无法加工完一个工件,使用此菜单可以让程序运转到上次断点的位置.4.支持性文件《PF2002数控冲床系统使用说明书》《机械冲床操作程序》。

送料机操作作业指导书1.安全规定1.1.对于准备与送材机配合使用的机器，请确实检查其是否符合所有的安全规范、准则及电源连接的条件；1.2.使用及操作时应注意的危险事项1.2.1.禁止未经受权的人士启动机器；1.2.2.请戴上合格的护镜及护罩，因为即使是很小的射出物，若射入眼睛也可导致失明，请务必保护您的眼睛及脸部，以防在靠近机器时被射出物伤及；1.2.3.工作时请穿著合适的工作服，禁止于工作时穿戴宽松的衣服、手套、领带或任何未经绑紧的穿著，工作服在手关节和臀部，大腿处必须缩紧，不得过于宽松，否则可能被转动中的送料轮或其他工作物件卷入机器，造成严重的后果；1.2.4.请穿著防滑鞋，以防滑倒；1.2.5.请戴头罩包住长发；1.2.6.取下戒指、珠宝、手表、手链火气他类似物件；1.2.7.开始工作前，请检查是否已采取一切必要的安全措施；1.2.8.保持工作场所及机器的清洁，有助于提高工作的安全性及效率；1.2.9.工作场所内不要有会造成妨碍的木板等类似物件；1.2.10.操作中请按照当地规定保持光线的充足，如果没有关于照明规定的资讯，照明度至少要达到300勒克斯；1.2.11.不得在有爆炸危险的地方使用此送材机；1.2.12.此送材机必须远离火源；1.2.13.工作期间请使用适当的防尘盖（集尘器），以避免木材产生的灰尘酿成火灾，木材产生的灰尘具有易燃性；1.2.14.启动送材机之前必须将其他工具移开；1.2.15.接上电源之前，确定开关在关（OFF）的位置，使用后请拔掉电源插头；1.2.16.要改变机器运转速度时，请先将机器关掉；1.2.17.以改变齿轮来改变机器运转速度时，请先将机器关掉并拔掉电源插头；1.2.18.请注意送材机与配合机型的连接是否正确；1.2.19.勿强迫送材机做超出其能力范围的工作，最好在最顺畅之送材率下操作，以达到最大的安全性和最佳的工作品质；1.2.20.应尽可能以夹子或老虎钳固定工作物件；1.2.21.在加工之前，请将钉子及其他异物自工作物件中移去；1.2.22.机器尚未完全停止前，请勿离开；1.2.23.不要在潮湿的场所使用送材机，也不要让送材机受到雨淋。

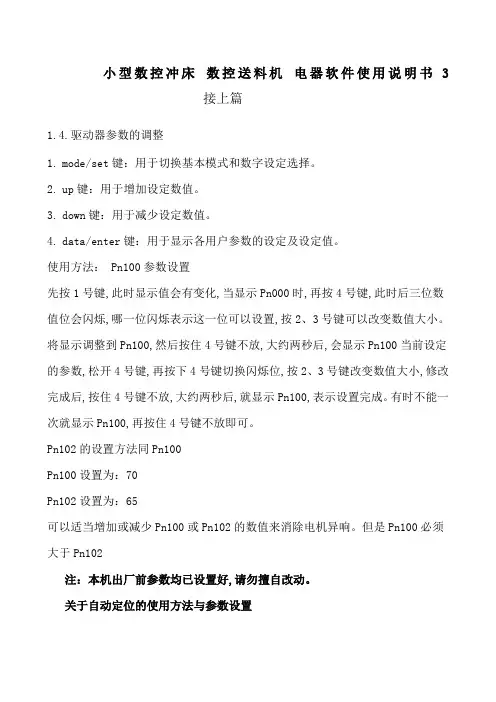

小型数控冲床数控送料机电器软件使用说明书3接上篇1.4.驱动器参数的调整1.mode/set键：用于切换基本模式和数字设定选择。

2.up键：用于增加设定数值。

3.down键：用于减少设定数值。

4.data/enter键：用于显示各用户参数的设定及设定值。

使用方法： Pn100参数设置先按1号键,此时显示值会有变化,当显示Pn000时,再按4号键,此时后三位数值位会闪烁,哪一位闪烁表示这一位可以设置,按2、3号键可以改变数值大小。

将显示调整到Pn100,然后按住4号键不放,大约两秒后,会显示Pn100当前设定的参数,松开4号键,再按下4号键切换闪烁位,按2、3号键改变数值大小,修改完成后,按住4号键不放,大约两秒后,就显示Pn100,表示设置完成。

有时不能一次就显示Pn100,再按住4号键不放即可。

Pn102的设置方法同Pn100Pn100设置为：70Pn102设置为：65可以适当增加或减少Pn100或Pn102的数值来消除电机异响。

但是Pn100必须大于Pn102注：本机出厂前参数均已设置好,请勿擅自改动。

关于自动定位的使用方法与参数设置1、假定板材X值为X1,Y值为Y1；将X1,Y1输入到“零点参数”的板材尺寸里；2、用手动定位定好位之后,看机械坐标的X、Y值分别是多少,分别记为X2、Y2；3、冲压中心距离的X值为X1+X2；Y值为Y1+Y2；4、装卸点X、Y值设为0,0即可。
