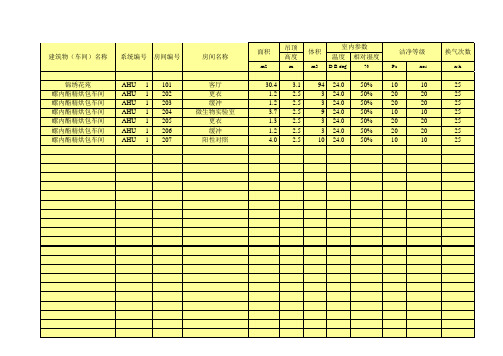

药厂净化中央空调工程设计(空调负荷计算表)

洁净室空调负荷、风量、洁净度的设计和计算洁净室的设计计算洁净室的设计计算包括空调负荷计算，风量计算，洁净度校核计算等内容。

空调负荷计算洁净室的空调负荷包括复季冷负荷与冬季热负荷。

有人认为计算方法与一般空调负荷的计算方法相同。

其实，洁净室的负荷计算与一般空调的负荷计算有许多区别。

对于许多材料中推荐的负荷估算指标，不知道这些估算指标的详细来源，在工程实践中发现这些估算指标比实际负荷大很多。

对于一些没有经验的设计人员，也许会受到估算指标的影响而不相信自己的计算数据，进而加大安全裕量，或者干脆套用估算指标，这是非常有害的。

在前几年GMP认证后，许多制药企业感叹净化空调系统能耗太大而用不起。

难道是净化空调系统的错误吗？有学者发现，无论是冷负荷还是送风量都是层层加码，导致机组、水泵、风机等容量偏大很多。

净化空调比一般空调的能耗大是肯定的，但应大的有依据。

当前，对净化空调的节能设计迫在眉睫。

在调研中发现，有不少空调用户在最热月，实际用冷量是设计冷量的1/2 ~ 3/5。

若把这样的设计作为估算冷负荷指标的统计源，其数据必然大很多。

所以，设计人员应相信自己的计箅，回访自己的用户，获得真实的冷负荷指标。

对于各种书籍中相互复制的冷负荷估算指标成科学对待，只有在工程设计初期估算造价时，有一点参考价值。

在施工图阶段，应采用计算出的冷负荷选择设备。

空调负荷计算方法很多，目前有许多负荷计算的软件，使负荷计算变得非常容易。

在应用软件或手工计算负荷时，应了解净化空调与一般空调负荷计算的不同点。

计算软件大多是针对- 般空调而编制的，在计算洁净室负荷时应把围护结构的参数做一调整。

洁净室的围护结构与一般空调的不同，它是在房子中套房子，外层房子就是土建结构，可以是框架结构加空心砖砌块，也可以是砖混结构，外墙、屋面的相关参数可在相关手册中查得。

套入内层的房子是用符合洁净室装修要求的装修材料建造的，这种装修材料有快立墙板、轻钢加人造板、轻钢加经喷涂的电解钢板、还有彩钢夹心复合板等。

1.流量：2.扬程：式中：注：水泵台数流量流量的增加值1100/h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。

开式水系统：Hp=h f +h d +h m +h s闭式水系统 ：Hp=h f +h d +h mh f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。

水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。

2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。

补水泵一般的原则选取。

与单台泵运行比较流量的减少强烈建议：过三台。

泵一般按照一用一备•冷冻水泵扬程的组成• 1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O； （据体值可参看产品样本）• 3.回水过滤器阻力，一般为3~5mH2O；• 4.分水器、集水器水阻力：一般一个为3mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；• 综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。

•冷却水泵扬程的组成• 1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.冷却塔喷头喷水压力：一般为2~3mH2O• 3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O• 4.回水过滤器阻力，一般为3~5mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O/100m；• 综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

洁净室—净化空调系统的负荷计算（一）洁净厂房的发尘源和产尘量1、洁净厂房内发尘源主要是人，是在厂房内操作的人员。

人员的发尘量的大小与人员的动作状态和着装有关。

2、洁净室的建筑产尘资料介绍实测建筑产尘量（包括墙、地、顶等围护的产尘）0.8×104个/分，随着建筑材料的发展，建筑产尘量会越来越少。

由上述数据可见一个人的发尘量相当于30~50 m的建筑产尘量。

3、工艺设备和工艺生产过程的产尘工艺设备和生产过程产尘与生产工艺本身有关，不同生产工艺产尘量差别很大。

据资料介绍微电动机的发尘量可为4.5~45x104 个/分·台（≥0.5µm）。

（二）洁净室的风量计算（风平衡计算）1、洁净室的送风量的计算洁净室的送风量不仅仅能消除洁净室的总的余热，余湿以保证洁净室的温度和相对湿度；而且，洁净室的送风量还应能消除室内产生的灰尘等粒子的污染，以保证洁净室的洁净度等级。

因此，洁净室的送风量应为消除余热的送风量，消除余湿的送风量和消除粒子污染的净化送风量三者之间最大的送风量为该洁净室的送风量。

在一般情况下，由于室内产尘量G 很难准确，因此,在工程中都不用上述公式计算送风量。

而采用断面风速法（单向流洁净室）和换气次数法（非单向流洁净室）进行净化送风量的计算。

2、洁净室的新风量计算洁净室的新风量不仅仅要补充洁净室的排风量和维持洁净室正压的泄漏风量，同时还要保证洁净室内工作人员每人每小时不小于40m的新鲜空气量的要求。

因此L 新= L 排+L 正≥n·40 （m3/h）式中：L 排——洁净室总的排风量（m3/h）L 正——维持洁净室正压的总泄漏风量（m3/h）n ——洁净室内人数①洁净室内设备局部排风量计算L 排= 3600×F×V （m3/h）式中：F ——排风罩的开口面积（m2）V——开口部的平均风速（m/s）● 伞形排气罩的开口排风速度宜按以下数据计算：排无毒气体V = 0.2~0.3 m/s排有毒气体V = 0.5~0.8 m/s（有三面围挡）V = 0.8~0.9 m/s（有二面围挡）V = 0.9~1.1 m/s（有一面围挡）V = 1.1~1.3 m/s（无围挡）● 通风柜工作口的排风速度宜按以下数据计算：排无毒气体V = 0.35~0.45 m/s排有毒气体V = 0.55~0.70 m/s排剧毒气体V = 0.80~1.0 m/s②洁净室正压泄漏风量计算：正压泄风量可用缝隙法和换气次数法进行计算：● 缝隙法∑= l q L α 正式中：q ——单位缝隙长度的漏风量可查表九（m3/h·m）l ——缝隙长度（m）——漏风系数α● 换气次数法可查表十得到。

冷负荷计算书2020/6/29房间编号1房间功能取值房间长（m)*宽（m)*高（m)70.0×62.0×4.5房间面积(m2)4340.0窗户面积(m2)630.0外围结构面积(m2)9238.0

人员数量217.0（0.05）单位面积人员数量（20.0）1~30 m2/人

灯光（W）173600.0（40）单位面积照度（W/m2）（40.0）15~60W/m2新风量（L/S）651.0（3）最小新风量（L/S*人）（3.0）5~18L/（S*人）Q1（围护结构负荷，单位KW）164.6Q2（人员负荷，单位KW）27.1Q3（灯光负荷，单位KW）173.6Q5（新风负荷，单位KW）29.7Q（总冷负荷，单位KW）395.0

q (单位面积冷负荷W/m2)91.0

房间编号2房间功能取值房间长（m)*宽（m)*高（m)70.0×63.6×5.0房间面积(m2)4452.0窗户面积(m2)700.0外围结构面积(m2)9540.0

人员数量2226.0（0.5）单位面积人员数量（2.0）1~30 m2/人

灯光（W）178080.0（40）单位面积照度（W/m2）（40.0）15~60W/m2新风量（L/S）6678.0（3）最小新风量（L/S*人）（3.0）5~18L/（S*人）Q1（围护结构负荷，单位KW）171.8Q2（人员负荷，单位KW）278.3Q3（灯光负荷，单位KW）178.1Q5（新风负荷，单位KW）304.2Q（总冷负荷，单位KW）932.3

q (单位面积冷负荷W/m2)209.42020/6/29
