CAD中级考证测验题5

中级cad考试题及答案中级CAD考试题及答案1. 单选题：以下哪个选项是CAD软件中用于创建直线的命令？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：在CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. COPYD. ROTATE答案：A, B, C, D3. 判断题：在CAD中，使用ARRAY命令可以创建对象的阵列。

答案：正确4. 填空题：在CAD中，使用命令 ________ 可以测量两点之间的距离。

答案：DISTANCE5. 简答题：请描述在CAD中如何使用HATCH命令创建填充图案。

答案：要使用HATCH命令创建填充图案，首先需要定义一个边界，然后选择HATCH命令，选择边界对象，接着选择一个填充图案，最后指定填充的密度和角度，完成填充。

6. 计算题：给定一个矩形，其长为100mm，宽为50mm，请计算其面积。

答案：面积 = 长× 宽= 100mm × 50mm = 5000mm²7. 操作题：请在CAD中绘制一个直径为80mm的圆形，并将其复制到距离原圆心100mm的位置。

答案：首先使用CIRCLE命令，以圆心为起点，输入直径80mm。

然后使用COPY命令，选择刚刚绘制的圆形，指定基点为圆心，然后输入@100,0（假设复制方向为水平方向）。

8. 综合题：请根据以下尺寸绘制一个简单的房屋平面图：房间1的尺寸为3m×4m，房间2的尺寸为2m×3m，房间3的尺寸为3m×3m，门宽1m。

答案：首先绘制房间1，使用RECTANGLE命令，指定左下角点为(0,0)，宽度为3m，高度为4m。

接着绘制房间2，以房间1的右上角为起点，宽度为2m，高度为3m。

最后绘制房间3，以房间2的右上角为起点，宽度为3m，高度为3m。

在房间1和房间2之间绘制一个宽度为1m的门。

以上即为中级CAD考试题及答案的全部内容。

cad中级考试题库及参考答案1. 单选题：在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：在CAD中，以下哪些选项是图层属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：A, B, C, D3. 判断题：在CAD中，使用“COPY”命令可以复制对象，但无法指定复制的数量。

答案：错误。

使用“COPY”命令时，可以指定复制的数量。

4. 填空题：在CAD中，使用“_”命令可以创建一个矩形对象。

答案：RECTANGLE5. 简答题：请简述如何在CAD中设置对象的线型比例。

答案：在CAD中，可以通过“LTSCALE”命令来设置全局线型比例，或者通过对象属性管理器来单独设置每个对象的线型比例。

6. 操作题：请描述如何在CAD中使用“ARRAY”命令创建一个4x4的矩形阵列。

答案：首先选择要阵列的对象，然后输入“ARRAY”命令，选择矩形阵列，输入行数4和列数4，最后指定阵列的中心点。

7. 计算题：如果一个圆的直径为10单位，求该圆的半径。

答案：半径 = 直径 / 2 = 10 / 2 = 5单位8. 绘图题：请在CAD中绘制一个半径为50单位的圆，并将其复制到原位置的右侧，距离原圆100单位。

答案：首先使用“CIRCLE”命令绘制半径为50单位的圆，然后使用“COPY”命令，选择该圆，指定复制数量为1，然后指定基点为圆心，最后指定复制后圆的圆心位置，使其距离原圆100单位。

9. 综合题：请描述在CAD中如何创建一个由直线和圆弧组成的复杂形状，并将其保存为DWG文件。

答案：首先使用“LINE”命令绘制直线，然后使用“ARC”命令绘制圆弧，通过连接直线和圆弧来创建复杂形状。

创建完成后，使用“SAVEAS”命令保存图形为DWG文件格式。

10. 案例分析题：假设你正在设计一个机械零件，需要在CAD中绘制一个长100单位、宽50单位的矩形，并在矩形的中心位置绘制一个直径为20单位的圆，圆的中心与矩形的中心重合。

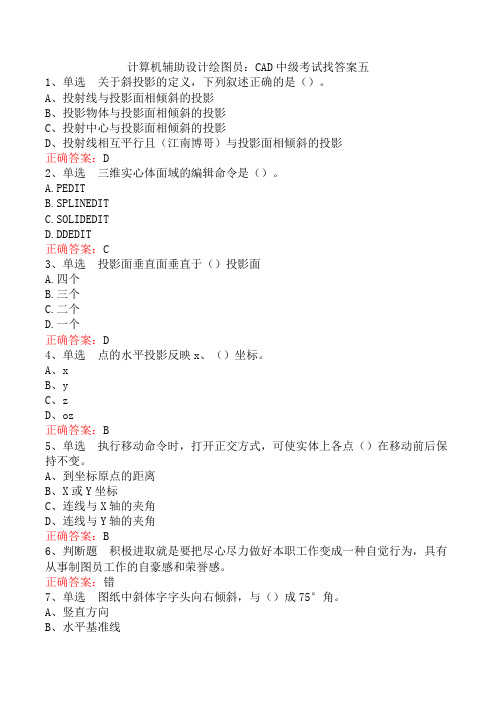

计算机辅助设计绘图员：CAD中级考试找答案五1、单选关于斜投影的定义，下列叙述正确的是（）。

A、投射线与投影面相倾斜的投影B、投影物体与投影面相倾斜的投影C、投射中心与投影面相倾斜的投影D、投射线相互平行且（江南博哥）与投影面相倾斜的投影正确答案：D2、单选三维实心体面域的编辑命令是（）。

A.PEDITB.SPLINEDITC.SOLIDEDITD.DDEDIT正确答案：C3、单选投影面垂直面垂直于（）投影面A.四个B.三个C.二个D.一个正确答案：D4、单选点的水平投影反映x、（）坐标。

A、xB、yC、zD、oz正确答案：B5、单选执行移动命令时，打开正交方式，可使实体上各点（）在移动前后保持不变。

A、到坐标原点的距离B、X或Y坐标C、连线与X轴的夹角D、连线与Y轴的夹角正确答案：B6、判断题积极进取就是要把尽心尽力做好本职工作变成一种自觉行为，具有从事制图员工作的自豪感和荣誉感。

正确答案：错7、单选图纸中斜体字字头向右倾斜，与（）成75°角。

A、竖直方向B、水平基准线C、图纸左端D、图框右侧正确答案：B8、单选UCS图标表示UCS坐标的方向和当前UCS原点的位置，也表示相对于UCS（）的当前视图方向。

A.ZX平面B.YZ平面C.XY平面D.VIEW平面正确答案：C9、单选点的正面投影与（）投影的连线垂直于X轴。

A、右面B、侧面C、左面D、水平正确答案：D10、单选看轴测图要看沿着轴方向的（）。

A、变形系数B、轴间角C、标注D、尺寸数字正确答案：D11、单选以下关于抽壳的说法（）是错误的。

A.一个实体经抽壳处理，各处的厚度是相等的B.抽壳的命令序为SOLIDEDIT\B\SC.抽壳的厚度数值为正时，抽壳后物体的外形尺寸比原来的外形增大D.抽壳的厚度数值为负时，物体沿现有的边界向外抽壳正确答案：C12、单选轮廓（SOLPROF）命令可使（）产生轮廓线。

A.SURFACE建立的模型B.SOLID建立的模型C.SURFACE建立的模型在图纸空间中D.SOLID建立的模型在图纸空间中正确答案：D13、单选以下确定SECTION截面的方法中（）是不正确的。

中级cad试题及答案中级CAD试题及答案1. 单选题：CAD软件中，用于创建直线的命令是什么？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 多选题：以下哪些选项是CAD中常用的图层属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：A, B, C, D3. 判断题：在CAD中，使用“ARRAY”命令可以创建多个对象的复制。

答案：正确4. 填空题：在CAD中，使用“____”命令可以测量两点之间的距离。

答案：DIST 或 MEASURE5. 简答题：请描述CAD中“HATCH”命令的作用。

答案：HATCH命令用于创建填充图案，可以填充闭合区域，为图形添加纹理或颜色。

6. 计算题：在CAD中，已知一个矩形的长为120单位，宽为80单位，请计算该矩形的面积。

答案：9600平方单位7. 操作题：请在CAD中绘制一个半径为50单位的圆，并将其复制到距离原圆100单位的位置。

答案：使用CIRCLE命令绘制半径为50单位的圆，然后使用COPY命令并指定基点和复制距离。

8. 综合题：在CAD中，给定一个多边形，要求计算其周长和面积，并在图形中标注。

答案：使用POLYLINE命令绘制多边形，使用LENGTHEN命令计算周长，使用AREA命令计算面积，并使用TEXT或MTEXT命令在图形中进行标注。

9. 论述题：请阐述CAD软件在工程制图中的重要性。

答案：CAD软件在工程制图中具有重要性，它能够提高设计效率，确保图纸的准确性和一致性，便于修改和更新设计，同时支持多种输出格式，便于与其他软件和团队成员共享。

10. 案例分析题：分析CAD中使用“GROUP”命令将多个对象组合为一个组的优势。

答案：使用GROUP命令将多个对象组合为一个组的优势包括：便于管理，可以一次性选择和操作组内所有对象；提高绘图效率，减少重复操作；便于后续编辑和修改，可以快速选择和修改组内对象。

一、单项选择题（共15题，每题1分）1、C2、D3、C4、D5、C6、D7、B8、C9、D 10、B 11、D 12、A 13、C 14、D 15、B1、设置AUTOCAD图形边界的命令是 C 。

A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS知识点：1.12、在“创建图纸集”向导中，图纸集可以创建。

A．从图纸集样例B．从现有图形文件C．从图形样板文件D．A和B知识点：1.13、将绘制的图形保存为样板文件的文件名为。

A *.dwgB *.dxfC *.dwtD *.dwf知识点：1.34、AUTOCAD的坐标体系包括世界坐标系和。

A、绝对坐标系B、平面坐标系C、相对坐标系D、用户坐标系知识点：2.15、若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是。

A、4,4B、@2,2C、@4,4D、@2<45知识点：2.26、移动圆对象，使其圆心移动到直线中点，需要应用。

A、正交B、捕捉C、栅格D、对象捕捉知识点：2.37、在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是。

A、坐标数据输入的优先级设置为“键盘输入”B、坐标数据输入的优先级设置为“对象捕捉”C、坐标数据输入的优先级设置为“键盘输入，脚本例外”D、“Windows标准加速键”被关闭知识点：3.48、在AutoCAD 2008中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P/2P/TTR<Center Point>下，应采用的最佳方式是。

A、2P方式B、TTR方式C、3P方式D、先手工计算好圆心坐标、半径、用圆心、半径方式知识点：4.29、在AutoCAD 2008中绘制正多边形时，下列方式错误的是。

A、内接正多边形B、外切正多边形C、确定边长方式D、确定圆心、正多边形点的方式知识点：4.310、下列编辑工具中，不能实现“改变位置”功能的是。

cad中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。

（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（对）5．正交线指的是水平线和竖直线。

（错）6．正交线指的是在正交方式下绘制的直线。

（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

cad中级考试试题及答案文库一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，如何快速复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用MIRROR命令答案：A3. 以下哪个不是CAD软件中的图层属性？A. 颜色B. 线型C. 线宽D. 填充图案答案：D4. CAD中，哪个命令用于创建圆弧？A. CIRCLEB. ARCC. ELLIPSED. SPLINE5. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用AREA命令答案：A6. CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. POLYGONC. BOXD. SQUARE答案：A7. 在CAD中，如何修改对象属性？A. 使用PROPERTIES命令B. 使用CHANGE命令C. 使用MODIFY命令D. 使用EDIT命令答案：A8. CAD中，哪个命令用于绘制多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A9. 在CAD中，哪个命令用于创建等距线？B. ARRAYC. MIRRORD. COPY答案：A10. CAD中，哪个命令用于绘制圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以创建一个新的图层。

答案：LAYER2. 如果要将一个对象的颜色设置为红色，可以在属性栏中选择颜色为____。

答案：13. 在CAD中，使用____命令可以快速选择多个对象。

答案：WINDOW4. CAD中，使用____命令可以对对象进行缩放。

答案：SCALE5. 如果需要将一个对象移动到指定位置，可以使用____命令。

计算机cad中级试题及答案一、单项选择题（每题2分，共10分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中选择多个对象？A. 按住Ctrl键点击B. 按住Shift键点击C. 按住Alt键点击D. 按住F8键点击答案：B3. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. SPLINED. POLYLINE答案：A4. 如何在CAD中快速缩放视图？A. 使用鼠标滚轮B. 使用ZOOM命令C. 使用PAN命令D. 使用REGEN命令答案：B5. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. SPLINED. ELLIPSE答案：A二、多项选择题（每题3分，共15分）1. 在CAD中，以下哪些命令用于修改对象？A. MOVEB. ROTATEC. SCALED. MIRROR答案：ABCD2. 在CAD中，以下哪些工具用于创建多段线？A. LINEB. POLYLINEC. SPLINED. ARC答案：BC3. 在CAD中，以下哪些命令用于测量对象？A. DISTB. MEASUREC. AREAD. LIST答案：ACD4. 在CAD中，以下哪些命令用于创建圆弧？A. ARCB. ELLIPSEC. SPLINED. CIRCLE答案：A5. 在CAD中，以下哪些命令用于创建多边形？A. POLYLINEB. RECTANGLEC. POLYGOND. CIRCLE答案：C三、判断题（每题1分，共10分）1. 在CAD中，使用COPY命令可以复制对象。

（正确）2. 在CAD中，使用ARRAY命令可以创建阵列。

（正确）3. 在CAD中，使用OFFSET命令可以创建偏移。

（正确）4. 在CAD中，使用TRIM命令可以延伸对象。

（错误）5. 在CAD中，使用EXTEND命令可以修剪对象。

cad中级建筑考试试题及答案CAD中级建筑考试试题及答案1. 选择题- 1.1 以下哪个选项不是CAD软件的主要功能？A. 绘图B. 建模C. 文字处理D. 渲染- 1.2 CAD软件中，用来创建直线的命令是什么？A. LINEB. CIRCLEC. RECTANGLED. POLYGON- 1.3 在CAD中，如何快速选择多个对象？A. 按住Ctrl键点击对象B. 按住Shift键点击对象C. 点击对象后按Enter键D. 双击对象2. 填空题- 2.1 在CAD中，使用____命令可以创建圆。

- 2.2 为了在CAD中创建多边形，可以使用____命令。

- 2.3 CAD软件中，____工具用于测量两点之间的距离。

3. 简答题- 3.1 描述CAD软件在建筑行业中的重要性。

- 3.2 解释CAD中图层的概念及其作用。

4. 操作题- 4.1 打开CAD软件，创建一个新的图纸，绘制一个长为100单位，宽为50单位的矩形。

- 4.2 在同一个图纸中，使用偏移命令创建一个与原矩形平行且距离为20单位的新矩形。

答案1. 选择题- 1.1 答案：C- 1.2 答案：A- 1.3 答案：B2. 填空题- 2.1 答案：CIRCLE- 2.2 答案：POLYGON- 2.3 答案：DIST3. 简答题- 3.1 答案：CAD软件在建筑行业中的重要性在于它能够提供精确的绘图工具，帮助设计师快速创建和修改建筑图纸，提高工作效率，减少错误，并且可以进行三维建模和渲染，以更好地展示设计效果。

- 3.2 答案：图层是CAD软件中用于组织和管理绘图元素的一种工具。

每个图层可以包含不同类型的对象，如线条、形状或文本，并且可以设置不同的颜色、线型和线宽。

图层的作用是帮助用户更好地控制绘图过程，确保不同元素的清晰分离，便于编辑和打印。

4. 操作题- 4.1 答案：在CAD软件中，创建新图纸后，使用RECTANGLE命令并指定长100单位，宽50单位的尺寸来绘制矩形。

计算机辅助设计绘图员：CAD中级考试测试题五1、单选基本尺寸相同，相互结合的孔和轴（），称为配合。

A、同时安装的关系B、永远不分离的关系C、靠在一起的关系D、公差带之间的关系正确答案：D2、单选正等（江南博哥）轴测图的轴间角一共有（）个。

A、1B、2C、3D、4正确答案：C3、判断题WORD是目前我国比较流行计算机绘图软件。

正确答案：错4、单选球体的表面可以看作是由一条半圆母线绕其（）回转而成。

A、轴线B、素线C、半径D、直径正确答案：D5、多选使用RECTANGLE命令绘制一个矩形，并使该矩形具有厚度为100。

正确的方法为（）。

A.用RECTANGLE命令先绘一个矩形，然后用ELEV命令设置厚度为100B.用ELEV命令设置厚度为100，然后用RECTANGLE命令绘制矩形C.用RECTANGLE命令先绘一个矩形，然后用CHANGE命令改变厚度为 100D.在RECTANGLE命令中先设置其厚度为100，然后再绘制矩形E.用RECTANGLE命令先绘一个矩形，然后再用RECTANGLE命令设置厚度为100 正确答案：C, D6、判断题零件按结构特点可分为轴套类、盘盖类、叉架类、箱壳类和薄板类。

正确答案：对7、单选对于零件上用钻头钻出的（），画图时锥角一律画成120o。

钻孔深度是指圆柱部分的深度，不包括锥坑。

A、平面或阶梯面B、光孔或安装孔C、不通孔或阶梯孔D、通孔或阶梯孔正确答案：C8、判断题表面粗糙度主要评定参数中应用最广泛的轮廓算术平均偏差用Ry 代表。

正确答案：错9、单选一个视图和一组灯光能组成一个场景。

用户可以在图形文件中建立（）场景。

A．3个B．5个C．不超过20个D．无数个正确答案：D10、判断题工程上常用的投影法有中心投影法和平行投影法。

正确答案：对11、单选轴测剖视图的1/4剖切，在三视图中是（）。
