视频监控系统各传输方式的比拟一个标准的视频监控系统，由五大局部组成：视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统。
视频采集系统主要是完成对前端图像信号的获取;视频传输控制系统完成对前端图像信号的传送和控制通信;视频切换管理系统完成对图像信号的切换控制和资源分配;视频显示系统完成对前端图像信号的终端设备输出;视频录像系统完成对前端图像信号的长延时存储和回放。
在系统工程中，良好的视频传输设计是监控系统非常重要的一局部。
如果建立一套好的系统，选用的都是高指标、高画质的摄像机、镜头、监视器、录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。
根据“木桶法那么〞，最终的图像质量取决于整个系统中最差的一环，而这最差的一环往往就是传输系统。
系统设计人员必须根据实际需要选择适宜的传输方式、高质量的传输线缆、专用连接头和设备、并按专业标准进展安装，才能到达理想的传输效果。
常见的几个视频传输方式见如下介绍。
同轴电缆传输图像传输最根本的方法是采用视频基带传输,即同轴电缆传输，由于同轴电缆具有价格较廉价、铺设较方便的优点，一般在小范围的监控系统中有着广泛的应用。
利用同轴电缆传输视频信号由于信号衰减的原因，使得信号的传输距离有限，因此同轴电缆只适合于近距离传输图像信号，当传输距离到达200米左右时，图像质量将会明显下降，特别是色彩变得暗淡，有失真感。
在工程实际中，为了延长传输距离，要使用同轴放大器。
同轴放大器对视频信号具有一定的放大作用，并且还能通过均衡调整对不同频率成分，分别进展不同大小的补偿，以使接收端输出的视频信号失真尽量小。
但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否那么无法保证视频传输质量，并且调整起来也很困难。
因此，在监控系统中使用同轴电缆时，为了保证有较好的图像质量，一般将传输距离范围限制在四、五百米左右。
另外，同轴电缆在监控系统中传输图像信号还存在着一些缺点：.同轴电缆本身受气候变化影响大，气候不好图像质量受到一定影响;.同轴电缆较粗，在密集监控应用时布线不太方便;.同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，那么需要另外布线或增加设备;.同轴电缆抗干扰能力有限，无法应用于强干扰环境;.同轴放大器还存在着调整困难的缺点。
视频监控系统的工作原理视频监控系统是一种通过摄像机和视频录像机等设备，通过传输、存储和处理视频信号，以实现对特定区域进行实时监控和记录的系统。
它广泛应用于安保领域、交通管理、工业控制等各个领域。
本文将详细介绍视频监控系统的工作原理。
一、视频监控系统的基本组成视频监控系统由摄像机、传输介质、存储设备、视频处理器和监控显示器等多个组件组成。
1. 摄像机：摄像机是视频监控系统的核心部件，通过光学透镜将实时画面转化为电子信号，并传输给其他设备进行处理和显示。
2. 传输介质：传输介质负责将摄像机产生的电子信号传输到其他设备。
主要有有线传输和无线传输两种方式。
有线传输可以使用电缆或光纤进行数据传输，传输速度快、稳定性高；无线传输则通过无线电波将信号传输到接收设备，具有灵活性和便携性等优势。
3. 存储设备：存储设备用于将视频信号进行录制和存储。
常见的存储设备包括硬盘录像机（DVR）、网络硬盘录像机（NVR）等。
这些设备具有大容量、高稳定性和可靠性的特点，可以长时间保存视频数据。
4. 视频处理器：视频处理器负责对摄像机采集到的视频信号进行处理和编码。
它可以对图像进行增强、压缩、分割和分析等操作，以提高视频质量和减少存储空间的占用。
5. 监控显示器：监控显示器用于显示摄像机传输过来的视频画面。
它可以将多个摄像机的画面分屏显示，以便实时监控和比对。
二、视频监控系统的工作原理可以分为图像采集、信号传输、信号处理和图像展示四个步骤。
1. 图像采集：视频监控系统通过摄像机对特定区域的图像进行采集。
摄像机的镜头接收到光线，并将光线信息转换为电子信号。
这些信号包含着图像的亮度、饱和度、对比度等信息。
2. 信号传输：摄像机产生的电子信号需要通过传输介质传输到其他设备。
有线传输通过电缆或光纤将信号传输到存储设备或视频处理器等设备；无线传输通过无线电波将信号传输到接收设备。
传输过程中需要保证信号的稳定性和安全性。
3. 信号处理：视频处理器接收到图像采集设备传输过来的信号后，对信号进行处理和编码。
网络摄像机传输工作原理在现代社会中，网络摄像机作为一种重要的监控设备，被广泛应用于各种领域。
本文将详细介绍网络摄像机的传输工作原理，包括网络摄像机工作原理、传输协议和传输方式等方面。
一、网络摄像机工作原理网络摄像机是一种利用数字图像感应装置将图像和声音数字化并通过网络传输的设备。
其工作原理主要包括图像采集、图像处理和图像传输三个环节。
首先，网络摄像机通过图像感应装置，如CMOS或CCD传感器，采集环境中的光学图像。
这些感应器能够将光学图像转换为电信号，并将其传输至摄像机内部的图像处理器。
其次，图像处理器对采集到的原始图像进行多种图像处理算法，并将结果转换为数字图像信号。
这些处理算法包括白平衡、自动曝光控制、降噪处理等，以提高图像质量和适应不同环境条件。
最后，网络摄像机将处理后的数字图像信号通过网络传输至监控中心或用户端。
传输过程中，网络摄像机使用特定的传输协议和传输方式，确保图像和声音的实时传输和稳定性。
二、传输协议网络摄像机在传输过程中使用的协议主要有RTSP、FTP、HTTP和TCP/IP等。
其中，RTSP（Real Time Streaming Protocol）是一种用于流媒体数据传输的协议，可以实现实时的音视频传输，并支持远程视频的回放功能。
FTP（File Transfer Protocol）是一种文件传输协议，通过FTP协议，用户可以将网络摄像机中的图像和视频文件上传至服务器或下载到本地存储中。
HTTP（Hypertext Transfer Protocol）是一种应用层协议，用于在Web浏览器和Web服务器之间传输超文本文档。
网络摄像机可以通过HTTP协议将图像和视频以网页的形式展示在用户的浏览器上。
TCP/IP（Transmission Control Protocol/Internet Protocol）是一种网络通信协议，网络摄像机通过TCP/IP协议将图像和音频数据分割成多个数据包，并通过互联网进行传输和组装。

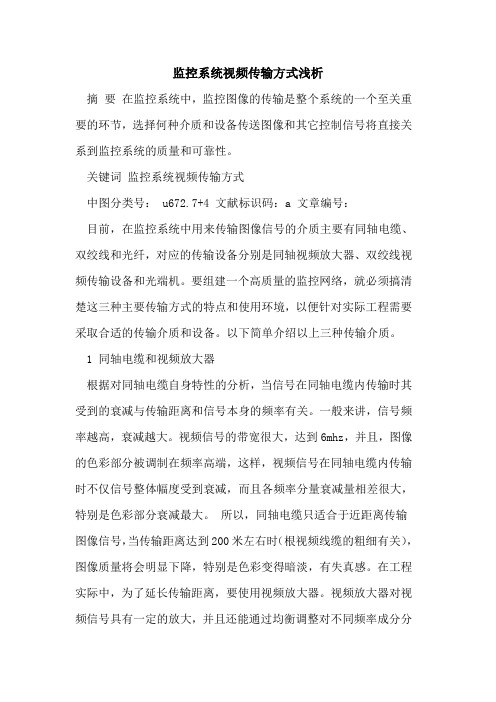

监控系统视频传输方式浅析摘要在监控系统中，监控图像的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图像和其它控制信号将直接关系到监控系统的质量和可靠性。
关键词监控系统视频传输方式中图分类号： u672.7+4 文献标识码：a 文章编号：目前，在监控系统中用来传输图像信号的介质主要有同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。
要组建一个高质量的监控网络，就必须搞清楚这三种主要传输方式的特点和使用环境，以便针对实际工程需要采取合适的传输介质和设备。
以下简单介绍以上三种传输介质。
1 同轴电缆和视频放大器根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
一般来讲，信号频率越高，衰减越大。
视频信号的带宽很大，达到6mhz，并且，图像的色彩部分被调制在频率高端，这样，视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大。
所以，同轴电缆只适合于近距离传输图像信号，当传输距离达到200米左右时（根视频线缆的粗细有关），图像质量将会明显下降，特别是色彩变得暗淡，有失真感。
在工程实际中，为了延长传输距离，要使用视频放大器。
视频放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。
但是，视频放大器并不能无限制级联，一般在一个点到点系统中视频放大器最多只能级联2到3个，否则无法保证视频传输质量，并且调整起来也很困难。
因此，在监控系统中使用同轴电缆时，为了保证有较好的图像质量，一般将传输距离范围限制在四、五百米左右。
2 双绞线和双绞线视频传输设备由于传统的同轴电缆监控系统存在着一些缺点，特别是传输距离受到限制，所以寻求一种经济、传输质量高、传输距离远的解决方案十分必要。
早期，在传输距离超过五、六百米的监控系统中一般使用多模光纤和多模光端机，这虽然解决了远距离传输的问题，但是系统造价增加了很多，并且，光纤的施工复杂，需要专业人员和专用设备。
监控布线的方法与技术监控布线是指在建筑物内或公共场所内部进行监控设备的布置和线缆连接的过程。
通过布线及技术的合理设计，能够实现监控设备间的远程通信和图像传输，提高监控系统的效能和安全性。
一、监控布线的方法1. 双绞线布线法：双绞线是目前最为常用的监控布线材料之一，其采用两根细心绞合的细铜丝，能够有效地减少电磁干扰。
双绞线可以根据需要选择不同的规格和种类，如屏蔽双绞线、非屏蔽双绞线等。
2. 同轴电缆布线法：同轴电缆是另一种常用的监控布线材料，其特点是抗干扰性好并能够传输大量的数据。
同轴电缆由导线、铜带和绝缘层组成，可以实现监控设备与中心设备之间的高质量图像传输。
3. 光纤布线法：光纤是目前布线技术中最高级的选择。
光纤布线具有高速传输、抗干扰性强和安全可靠等优势。
光纤布线的安装需要注意光纤的弯曲半径限制以及末端连接的技术要求。
4. 无线布线法：无线布线法是近年来发展很快的一种监控布线方法。
通过无线传输技术，将监控设备与中心设备进行无线连接，省去了布线工程和布线成本。
但无线信号容易受到干扰，有时传输距离有限，需要根据实际环境选择。
二、监控布线的技术1. 预先规划布线方案：在开始布线之前，应该先进行详细的规划和设计。
包括确定监控设备的位置、线缆的路径、线缆种类和长度等。
合理的布线方案能够提高监控系统的效能和监控范围。
2. 布线材料的选择：在选择布线材料时，需要考虑到监控系统的需求、传输距离和环境条件。
不同的布线材料具有不同的特性，如抗干扰性、传输速度和耐用性，需要根据实际情况选择合适的材料。
3. 布线的走线方式：布线的走线方式应尽量避免与其他电源线、电器线路等相交，以防止电磁干扰。
可以利用布线管道、走线槽或墙壁内隐藏线缆的方式进行布线，同时要注意线缆的保护和隐蔽性。
4. 线缆的标注和管理：在布线完成后，需要对线缆进行标注和管理。
可以使用标签、颜色或编号等方式对线缆进行标识，以便于后期的维护和故障排查。
5. 线缆的连接和固定：线缆连接的质量直接影响到监控系统的传输效果。
视频监控系统原理
视频监控系统利用摄像头或摄像机将现实世界中的图像转换成电子信号，然后通过有线或无线方式传输到监控中心或其他监控设备上进行实时观测、记录和存储。
视频监控系统的原理可以简单分为以下几个步骤：
1. 采集图像：摄像头或摄像机通过感光元件（例如CCD、CMOS）将现实世界中的光线信息转换成电子信号，形成图像。
2. 编码压缩：图像信号经过A/D转换后，通过编码压缩算法
将图像数据编码为数字信号，并进行压缩以减小数据量，提高传输效率。
3. 传输信号：经过编码压缩后的数字信号通过有线或无线方式传输到监控中心或其他监控设备上。
有线传输一般使用网络或专用电缆进行传输，无线传输则使用无线网络或蓝牙等技术。
4. 解码还原：接收设备接收到传输信号后，对数字信号进行解码还原，还原为原始的图像数据。
5. 显示观测：解码还原后的图像数据通过显示设备（如监视器、用于远程监控的移动设备等）进行实时观测和显示。
监控人员可以通过观察这些显示设备，对监控区域进行实时监测和监控。
6. 存储记录：通过监控设备上的存储装置（如硬盘、网络存储器等）对图像数据进行存储，记录下监控过程。
这些存储的图
像数据可以供后续查询、回放和分析使用。
7. 报警处理：监控系统可以配备一些传感器（如红外传感器、烟雾报警器等），用于监测异常情况（如入侵、火灾等）。
当检测到异常情况时，系统可以自动触发报警，并迅速向操作人员发送警报信息，使其能够及时采取相应的措施。
通过这些步骤，视频监控系统能够实现对监控区域进行实时监测、记录和存储，提高安全性和管理效率。
监控视频系统设备介绍很多行业外的小伙伴及刚接触监控行业的小伙伴们，都对监控系统有模糊的概念，不知道监控系统中有啥设备，在此，小编给大家介绍监控系统中涉及的设备。
包括前端设备、传输设备、后端设备、综合安防管理平台等等监控系统中涉及的设备类型。
前方高能！！图文数量较多，有兴趣的小伙伴请耐心看完，欢迎指出不当之处及同行小伙伴相互交流。
一、前端设备。
前端设备包括摄像机、云台、防护罩、支架、立杆、拾音器、探测器等。
1.1、摄像机即前端主要图像采集设备。
分模拟产品及网络产品、其中模拟产品正慢慢被高清网络摄像机淘汰。
摄像机一般由高清模组、CMOS传感器、镜头成。
摄像机包括枪型摄像机（红外枪型摄像机及低照度枪型摄像机）、半球型摄像机、球机、低照度球机、一体化摄像机等。
还有就是其它特殊行业定制专用摄像机。
注：一体化摄像机指的是一种带电动聚焦及带机械变焦功能的一体化摄像机，需配合云台或特殊定制的护罩使用，内部机芯与球机机芯为同一道理。
红外设备与低照度设备外观区别在于一个带红外，一个不带红外；实质功能区别在于红外摄像机在夜晚的时候监控画面为黑白画面，而低照度设备只要在微弱的光线下都呈现彩色画面。
电梯专用摄像机：由于电梯内部空间小，为了美观，大多会采用类似飞碟形状，也有很多现场使用半球摄像机代替。
1.2、云台即由两组电机组成、带动摄像机转动的安装平台。
一般应用于家庭迷你云台、高速公路、森林防火以及石油化工区域的防爆云台等特殊行业使用。
1.3、防护罩这里说的护罩指的是一种应用于保护枪型摄像机的护罩，防尘、防雨、抗高低温、抗腐蚀等。
目前较多使用在道路监控中。
1.4、支架即固定摄像机的设备。
分为吊装支架，壁装支架。
按形状分为万向节支架，I型支架，L型支架、T型支架及鸭嘴型支架。
1.5、立杆用于安装在户外没有墙体固定，但需安装监控摄像机的地方。
分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米。
视频监控的原理
视频监控是一种通过摄像设备采集图像或视频，通过传输、处理和存储技术实现对某个区域的实时监测和记录的系统。
其原理主要分为以下几个方面：
1. 摄像设备：使用摄像机或监控摄像头对监控区域进行实时拍摄，并将拍摄到的图像或视频信号传输至监控中心。
摄像设备可以采用不同的工作原理，包括CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）等技术。
2. 视频传输：监控系统通过有线或无线的方式将摄像设备采集到的图像或视频信号传输至监控中心。
传输方式包括以太网、无线网络、光纤等，其中以太网传输是最常用的方式。
3. 视频处理：在监控中心，接收到的图像或视频信号经过处理，包括图像的增强、分割、压缩等。
处理后的视频信号能够更清晰地展示监控区域的场景。
4. 视频存储：处理后的视频信号可以通过录像机、硬盘录像机、网络存储设备等进行存储，以便后期检索和回放。
5. 视频监控系统的管理和控制：通过监控中心的管理软件，用户可以对监控系统进行集中管理和控制，包括视频源的选择、画面的切换、图像的调整等。
总的来说，视频监控的原理是通过摄像设备采集图像或视频信号，通过传输、处理和存储技术将信号传输至监控中心，进行
实时监测和记录。
这样可以实现对某个区域的监控，并对需要的监控视频进行存储和管理。
网络摄像机传输工作原理网络摄像机是一种通过互联网实时传输视频和音频信号的视频监控设备。
它是基于网络技术的发展而出现的，并且随着网络带宽的增加和技术的进步，网络摄像机已经广泛应用于各行各业的安防监控领域。
本文将详细介绍网络摄像机的传输工作原理。
一、网络摄像机的基本构成网络摄像机主要由图像采集单元、图像处理单元、网络传输单元和用户接口等几个主要组成部分构成。
1. 图像采集单元：负责从摄像头中采集图像信号，并将其转换为数字信号。
2. 图像处理单元：对采集到的图像信号进行处理，包括图像压缩、分辨率调整和图像增强等。
3. 网络传输单元：将处理后的数字信号通过网络传输给用户端，实现实时的视频和音频传输。
4. 用户接口：用户可以通过网络连接或者其他方式接入网络摄像机，并通过用户接口进行实时观看和管理。
二、网络摄像机的传输方式网络摄像机的传输方式主要包括有线传输和无线传输两种。
1. 有线传输：有线传输是通过网线将视频信号和音频信号传输到网络摄像机所连接的网络设备中，如交换机或者路由器。
这种传输方式稳定可靠，适用于需要长距离传输的场景。
2. 无线传输：无线传输是通过无线网络将视频信号和音频信号传输到接收设备中。
无线传输提供了更大的灵活性和便捷性，适用于需要移动性和临时布置的场景。
三、网络摄像机的传输协议网络摄像机的传输协议是实现视频和音频传输的基础。
常用的传输协议包括RTSP、HTTP、TCP/IP和UDP等。
1. RTSP（Real Time Streaming Protocol）：实时流媒体传输协议，用于控制和传输实时媒体数据。
2. HTTP（Hypertext Transfer Protocol）：超文本传输协议，用于在Web浏览器和网络服务器之间传输超文本信息。
3. TCP/IP（Transmission Control Protocol/Internet Protocol）：传输控制协议/网际协议，是互联网上使用最广泛的一种协议。
常见的几个视频传输方式介绍1、视频基带传输：是最为传统的电视监控传输方式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（非平衡）直接传输模拟信号。
其优点是：短距离传输图像信号损失小，造价低廉,系统稳定。
缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量；一路视频信号需布一根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量大、维护困难、可扩展性差，适合小系统。
2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。
其优点是：传输距离远、衰减小，抗干扰性能最好，适合远距离传输。
其缺点是：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。
3、网络传输：是解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/4、H.264音视频压缩格式传输监控信号。
其优点是：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上远程监控软件就可监看和控制。
其缺点是：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。
4、微波传输：是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。
采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输。
其优点是：省去布线及线缆维护费用，可动态实时传输广播级图像。
其缺点是：由于采用微波传输，频段在1GHz以上，常用的有L波段（1.0～2.0GHz）、S波段（2.0～3.0GHz）、Ku波段（10～12GHz）,传输环境是开放的空间很容易受外界电磁干扰；微波信号为直线传输，中间不能有山体、建筑物遮挡；Ku波段受天气影响较为严重，尤其是雨雪天气会有严重雨衰想象。
5、双绞线传输（平衡传输）：也是视频基带传输的一种，将75Ω的非平衡模式转换为平衡模式来传输的。
