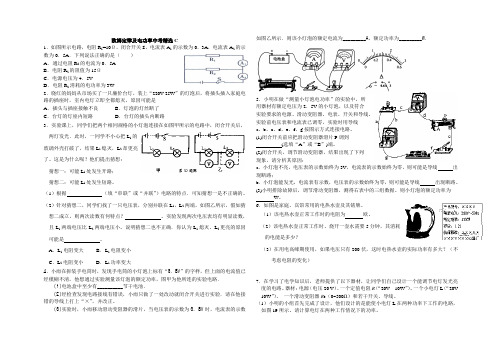

欧姆定律及电功率中考精选C1．如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0．3A，电流表A2的示数为0．5A．下列说法正确的是（）A．通过电阻R2的电流为0．5AB．电阻R2的阻值为15ΩC．电源电压为4．5VD．电阻R1消耗的电功率为3W2．晓红的妈妈从市场买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内短路D．台灯的插头内断路3．实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。
这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路。
（1）根据（填“串联”或“并联”）电路的特点．可知猜想一是不正确的。
（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？。
实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小。
说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是。
A．L1电阻变大B．L1电阻变小C．L2电阻变小D．L1功率变大4．小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3．8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路．(1)电池盒中至少有__________节干电池．(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正。
(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3．8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为_________A，额定功率为_________W．5．小明在做“测量小灯泡电功率”的实验中，所用器材有额定电压为2．5V的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、开关和导线。

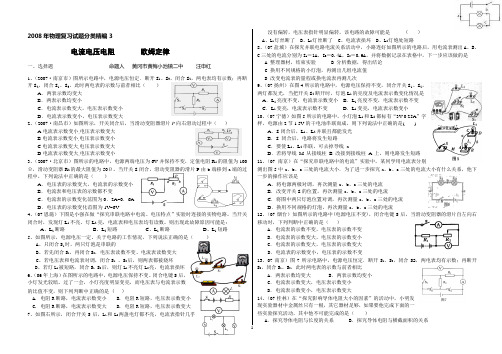

2008年物理复习试题分类精编3电流电压电阻欧姆定律一、选择题命题人黄冈市黄梅小池镇二中汪申红1、（2007·南京市）图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大2、（2007·南昌市）如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中（）A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变小3、（2007·北京市）图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω。
当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C．电流表的示数变化范围为0．2A~0．6AD．电压表的示数变化范围为1V~6V4、（07恩施）下图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障原因可能是：A、L2断路B、L2短路C、L1断路D、L1短路5、如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是（）A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1 S2后，则灯L1不亮灯L2亮，电流表损坏6、（06年上海）在图所示的电路中，电源电压保持不变。
闭合电键S后，小灯发光较暗。
过了一会，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )A. 电阻R断路，电流表示数变小B. 电阻R短路，电压表示数变小C. 电阻R断路，电流表示数变大D. 电阻R短路，电压表示数变大7、如图右所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 ( )A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯炮处短路8、（07盐城）在探究并联电路电流关系活动中，小路连好如图所示的电路后，用电流表测出A、B、C三处的电流分别为I A＝1A、I B＝0.4A、I C＝0.6A，并将数据记录在表格中，下一步应该做的是A 整理器材，结束实验B 分析数据，得出结论C 换用不同规格的小灯泡，再测出几组电流值D 改变电流表的量程或换电流表再测几次9、（07扬州）在图4所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化情况是A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小10、（07宁德）如图5所示的电路中，小灯泡L1和L2都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是( )A．S闭合后，L1、L2并联且都能发光B．S 闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线aD．若将导线M 从接线柱B 改接到接线柱A 上，则电路发生短路11、（07南京）在“探究串联电路中的电流”实验中，某同学用电流表分别测出图5中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流12、（07烟台）如图所示的电路中(电源电压不变)，闭合电键S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A．电流表的示数不变，电压表的示数不变B．电流表的示数变大，电压表的示数变小C．电流表的示数变大，电压表的示数变大D．电流表的示数变小，电压表的示数不变13、07南京）图7所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大14、（07桂林）在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系15、如图所示电路，三个电阻的阻值都是R0，当开关闭合时，电流表A1、A2、A3的读数分别为I1，图12（甲）I 2，I 3，则它三者的关系是 A ．I 3＝23I 2 B ．I 3＝23I 1 C ．I 3＝I 2＝I 1 D ．I 3＝2I 216、现在想用一个开关将电炉中的两个发热元件R 1、R 2并联到电源上．请判断当开关处于如图所示的哪种状态时，能满足上述要求17、（07重庆）如图6所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A 到2A 之间，电压表示数范围为6V 到9V 之间.则定值电阻R 的阻值及电源电压分别为 A.3Ω，15V B.6Ω，15V C.3Ω，12V D.6Ω，12V 18、（07青岛）如图电路中，R 为定值电阻。
中考物理欧姆定律试题类型及其解题技巧及解析一、欧姆定律选择题1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。
故答案为：D.【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
欧姆定律分类题型汇编题型一：串联分压和并联分流1、如图所示的电路中，电压表V 1的示数为9伏,电压表V 2的示数为3伏，那么R 1与R 2的阻值之比为（ ） A ．2：1 B ．1：2 C ．3：1 D ．1:32、如图所示的电路中，R 1=10Ω,R 2=20Ω。
闭合开关S 后，电压表V 1与V 2示数之比为( ） A ．3：1 B ．3：2 C ．2：1 D ．1：13、如图所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后,发现两个电压表指针的偏转角度相同，则（ )A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l4、在如图所示的电路中,两只电流表的规格相同，电流表有两个量程（0～0. 6A 以及0～3A ）.闭合开关S ，电阻R 1与R 2均有电流流 过,两只电流表的指针偏转角度相同，则R 1与R 2的比值为（ ）A 。
1∶5B 。
5∶1 C.1∶4 D.4∶15、如图所示电路，电源电压恒定不变．当S 1闭合、S 2断开时，电压表的示数为3 V;当S 1断开、S 2闭合时,电压表的示数9 V ，则R 1︰R 2为( )A. 1︰2B. 2︰1 C 。
1︰3 D. 3︰16、如图所示，电源电压保持不变,开关S 断开时,电压表示数为2V ；开关S 闭合时，电压表示数为6V ，那么电阻R 1:R 2= 。
7、如图电路,若甲、乙均为电流表时，断开开关Ｓ,两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时,闭合开关S ，则两电压表的读数Ｕ甲︰Ｕ乙＝ . 8、电阻甲、乙的电流与电压关系图像如图所示，①若现在将甲和乙串联后接在电压为3V 的电源两端，则甲电阻两端的电压多大? ②若现在将甲和乙并联后接在电压为3V 的电源两端，则干路中电流多大？(第8题) 第1题 第2题 第3题 第4题 第5题 第6题 第7题题型二：动态电路分析1、如图，当滑片P 向下滑的过程中，电流表和电压表的变化情况是（ ） A.电流表的读数变大, 电压表的读数变大 B.电流表的读数变大， 电压表的读数变小 C 。
中考物理试题欧姆定律汇编（2）学生1．在测量小灯饱电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为 A ，小灯饱的电阻为 Ω．2．把5Ω的电阻R 1跟15Ω的电阻R 2串联起来，接在电压是6V 的电源上，通过R 1的电流是______A ，R 2两端的电压是_______V 。
3．在如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑片P 向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。
当滑片P 分别在滑动变阻器的两个端点a 和d 、中点c 和图中b 位置时，电压表的示数从小到大的顺序分别为0V 、2V 、3V 和4V ，则在图示b 位置时电压表示数应为_________V 。
4.如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R 2的最大阻值为____Ω。
5．如图a 所示的电路，电源电压保持不变。
闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表 示数变化的图像，电源电压为_____V ，电阻R 1的阻值为_____Ω。
6．如图1所示，电源电压保持不变．闭合开关，电压表的示数如图2所示，为 V ，当滑动变阻器的滑片P 向右移动时，电流表的示数将 （选填“变大”“变小”或“不变”）．7．10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为 安，该导体两端的电压为6伏，该导体的电阻为 欧。
若将该导体两端的电压改变为10伏，它的电阻为 欧。
8．在图8所示的电路中添加一根完好的导线，连接A 、B 、C 、D四点中的两点：① 为避免实验中电源短路，导线不能连接 两点。
0.0.0.I图图② 在避免电源短路的情况下，若导线连接的是 两点，则闭合电键S 前后，电路中一个电表的示数始终为零。
2008年屮考物理试题汇编欧姆定律 6. （2008年贵阳市）如图2所示，电源电压保持不变，R!=2R2,开关S断开时，电流2tn在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两J5V,则此时通过该导体的电流和它的电阻分别为（）20Q B. 1A、20Q C. 0.4A、10Q D. 1A、10Q宾）如图所示电路，电阻R产10Q,闭合开关S,电流表A】的示数为0. 3A,电流表5A.下列说法正确的是（）2的电流为0. 5A 寸值为15 Q 4. 5V£的电功率为3W R】消耗的功率为P】；开关S闭合时，电流表示数为电流表的示数为【2, 的功率为P2，则A. I 1 ：I 2= 1 :=1 : 1C・ I 1 ： I 2= 3 ：=1 ：315・（2008年佳木斯市）Pi : P2= 3 : 1Pi : P2= 1 : 1（多选）如图所示,B. I | ： I 2= 1 ： 3 ,的滑片向左移动的过程中，下列说法正确的是（A.电流表示数变大，灯泡变亮电源电压保持不变.当闭合开关后）；京市）如图所示的电路中，电源两端的电压保持不变。
闭合开关S,将滑动变阻器的下列说法正确的是：j电压表V2的示数Z和保持不变。
i电流表A的示数之比保持不变。
示数变小，电压表VI的示数变大。
示数变小，电压表V2的示数变大。
:京市）（多选）如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值｝开关S,电流表A1和A2的示数之比为3： 2O若把电流表Al和A2分别换成电压表压表VI的示数为U1,电压表V2的示数为U2。
则下B、Rl=20Q°4O D、Ul： U2=4： 3。
列选项安市）有两个电阻, R1=4Q, R2 = 6Q, 如杲把它们串联在电路中，通过它们的电它们两端的电压分别为U】，5,贝I」，L、I Ul ,5分别为（）2 :3 B.2 ： 3 1 : 1 C. 1 ： 1 1 : I D. 2:3 2:3 '•安市）在“探究电流与电压的关系”的实验中，分别用R。
中考物理分类汇编欧姆定律一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．地磅工作时，重物越重，电表的示数就越大。
下列四幅电路图中，R′是滑动变阻器，R 是定值电阻。
其中符合地磅工作原理的是（）A. B.C. D.【答案】 B【解析】【解答】A.当物重增大时，滑片向下运动，变阻器的阻值增大，电流表的示数变小，故A不合题意；B.电阻R和变阻器R'串联，电压表测电阻R的电压；当物重增大时，滑片向下运动，变阻器阻值变小，它的电压变小；而总电压不变，因此电压表的示数变大，故B符合题意；C.电流表将滑动变阻器短路，当物重增大时，电流表的示数不变，故C不合题意；D.电压表串联在电路里，当物重增大时，电压表的示数几乎不变，故D不合题意。
故选B。
【分析】（1）当电压不变时，电阻越大，电流越小；（2）在串联电路中，电压的分配与电阻成正比，即电阻越大，电压越大；（3）当物重增大时，判断滑动变阻器的滑片的运动方向，进而得到其阻值的变化，接下来再判断电表的示数变化。
3．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．4．如图所示电路中，当滑片P向右滑动时（）A. 电压表示数增大，灯泡变暗B. 电压表示数增大，灯泡变亮C. 电压表示数减小，灯泡变暗D. 电流表示数增大，灯泡变亮【答案】 A【解析】【解答】由图可知，滑动变阻器与灯泡是串联，电压表测量的是滑动变阻器两端电压，电流表测量的是整个电路中的电流，当滑片向右滑动时，滑动变阻器的电阻变大，则电路的总电阻变大，又知：电源电压保持不变，∴根据欧姆定律I= 可知，电路中的电流变小，即电流表的示数变小；又∵灯泡的阻值不变，∴根据U灯=IR灯可知灯泡两端电压变小；又∵灯泡的电阻不变，电流变小，由公式P灯=I2R灯可知：灯泡的实际功率变小，∴灯泡变暗；又∵U滑=U﹣U灯，∴可判断U滑变大．故答案为：A。
2008年中考物理试题分类汇编—欧姆定律8（08厦门）从欧姆定律可以导出公式。
对电阻的理解．你认为正确的是DA．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关21（08桂林）在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（A）A．0.25A、20Ω B．1A、20ΩC．0.4A、10Ω D．1A、10Ω14（08广东）在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图6所示。
由图可知，元件甲的电阻是Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是A，流过元件乙的电流是A。
答案：5；0.6；0.217(08钦州）如图9所示,R1=5Ω,R2=10Ω,R3=15Ω,某同学将一电流表接在R2的两端,发现示数为1.5A,据此可推知U= V;若用一只电压表接在R2的两端,则电压表的示数为 V.答案：30 1023（08贵阳）如图9所示，电压U恒定为8V，R1＝12Ω。
滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3V变到6V，则R2的阻值为Ω，滑动变阻器的最大阻值为Ω。
答案：4；1647（08攀枝花）如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为 V，灯L2两端的电压为 V；灯L1、L2的电阻相比较大的是，通过灯L1、L2的电流相比是大(L1、L2、一样)。
20．人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。
据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。
答案：导体，120022（08河北）图7所示电路，电源电压不变，灯泡L标有“6V 3w”字样。
当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A。
08 中考物理欧姆定律真题演练
中考真题演练
（一）填空题
??1．（北京市东城区）某电阻两端接1.5 伏电压时，它的电阻是5 欧．若将这个电阻两端改接2 伏电压，它的电阻是_____欧．
??2．（北京市东城区）如图所示电路，电源电压不变，滑动变阻器R2 的滑片P 滑到。
点和b 点时，变阻器接入电路的电阻分别为Ra 和Rb，7Ra＝Rb．当滑片P 从a 点滑到b 点时，电压表示数由2 伏增大到7 伏．那幺，滑片P 在a 点和b 点时，电路中的电流之比为______．第2 题图??3．（北京市西城区）如图所示，电源电压U 一定．开关S 闭合，滑动变阻器R3 的滑片P 在a 端时，电压表的示数是3 伏；变阻器R3 的滑片P 在b 端时，电压表的示数是9 伏；当变阻器只3 接入电路的电阻为其最大阻值的一半时，电压表的示数是______伏．第3 题图??4．（北京市海淀区）在相距20 千米的甲、乙两地之间的两条输电线，已知输电线每米长的电阻为0.01 欧．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图
所示电路进行测量，当电压表的示数为1.5 伏时，电流表的示数为30 毫安，则可确定出短路位置离甲地_____千米．第4 题图??5．（上海市）10 秒内通过某导体横截面的电量为5 库，电流做功180 焦，则通过该导体的电流为
_____安，导体两端的电压为_______伏．当该导体两端的电压为零时，导体
的电阻为_______欧．
??6．（天津市）将电阻R1 和R2 并联合接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为______．若把它们串联起来接在电源两
端，那幺通过它们的电流之比为_________．。
欧姆定律1．（08陕西）在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验。
（1）请你根据左图所示的实验电路图，用笔划线代替导线将右图的实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片P 应处于_______。
闭合开关，移动滑片P ，电压表的示数变______，电流表的示数变______ 。
（3）当滑片P 移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为______V ，电流表的读数为______A 。
（4）移动滑片P ，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比。
实验中滑动变阻器的作用是______________________________（写出一条即可）。
2．刘阳同学想利用图甲所给实验器材，探究电流与电压和电阻的关系。
(1)在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出： A____________________________________；B______________________________。
(2)假如错误已纠正，且原电流方向不变，请在图中用笔画线表示导线，将电压表接入R 1两端。
(3)在本实验中，若探究电流与电压的关系，应控制____________不变，这种研究问题的方法叫做__________________。
(4)图乙表是刘阳同学探究电流与电压的关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结论是：________________________。
(5)本实验操作完成后，如果将电阻R1改接成一只小灯泡，还可以测出小灯泡的________________________或______________________________。
3．（08北京密云）实验桌上有如下器材：满足实验要求的电源一个，开关一个，电流表一个，电压表一个，滑动变阻器一个，导线若干。
定值电阻一只。
请你用这些器材设计实验证明导体中的电流与导体两端的电压成正比。
（要求画出实验电路图）4．（08哈尔滨）在探究“电流与电压关系”的实验中，同学们进行了交流与合作．（1）如图所示，同学们在交流中提出甲、乙两个探究思路，请对这两个探究思路进行评估（2）请设计一份记录该实验数据的表格．5．小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是( )A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数6．（08成都）在“探究电流与电阻的关系”的实验中，老师提供的实验器材如图所示（各个电源两端的电压保持不变，各个定值电阻受温度的影响可以忽略）。
请选用合适的器材，完成实验探究。
（1）你认为电流与哪些因素有关？答：_______________________（2）本实验中，需要保持___________不变。
（3）在方框内画出你设计的实验电路图。
（4）小杨设计的实验方案中，使用了滑动变阻器，在实验中，滑动变阻器不能起到的作用是( ) A．控制电路中的电流大小，保护电路B．保持定值电阻两端的电压不变C．改变电源电压7．（08潍坊）小明同学按如图所示的电路进行实验，实验中电阻R1保持不变，三次调整滑动变阻器R2的阻值，得到如下表所示的实验数据：①分析电流表A1、A2的示数，可得出________________________②分析电压表V l、V2、V的示数，可得出________________________8．（08厦门）逸舟和他的同学在探究电流与电阻的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻若干个，滑动变阻器1只，开关1个，导线若干。
设计的电路如图所示．（1）闭合开关前滑动变阻器的滑片应移到_______端。
实验过程中应通过调整滑动变阻器，使_______保持不变。
（2）下面是他们获取的部分实验数据，请根据数据在坐标系上描点并连成光滑的曲线。
（3）如果实验过程电压表示数突然变为0，而电流表示数不变，则发生断路的是_______；如果电流表示数变为0，而电压表示数突然增大，则发生断路的是_______。
（4）若粗心的逸舟少领了一只电压表．多领了一只电流表，请在方框内设计一个电路图，使这个实验仍然可以进行。
9．在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：（1）请用笔划线代替导线，按电路图将实物连接起来。
（2）小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是_____________________、__________________________。
（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向__________（填“左”或“右”）移动，使___________________并记下电流值；再改接20Ω的电阻，重复上述实验。
（4）此实验得到的结论是___________________________________________。
10．（08南充）某实验小组的同学探究电流与电压的关系时．用到如下器材：电源1个，电流表、电压表各1只．定值电阻(5Ω,、l0Ω、15Ω各1只)，滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。
(1)这个实验使用了控制变量的方法，其中被控制的变量是______，下面是他们获取的几组实验数据。
(2)实验中他们选用的定值电阻阻值为____________Ω；(3)请在右图的坐标系上画出电流随电压变化的图象；(4)分析表中的数据或图像，你能得出的探究结论__________________。
1．（08厦门）从欧姆定律可以导出公式，对电阻的理解，你认为正确的是( )A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关2．（08桂林）在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为( )A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω3．（08常德）某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是( )A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是Ra＞Rb1．（08河北）如图所示电路，电源电压不变，灯泡L标有“6V 3w”字样。
当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A。
则电源电压和定值电阻R0的阻值分别为( )A．8V 16ΩB．8V 4ΩC．10V 16ΩD．10V 8Ω2．（08济宁）张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻3．（08衢州）如图表示了通过某导体的电流与其两端电压的关系。
由图中信息可知( )A．导体的电阻为6欧B．导体的电阻为1.5欧C．导体的电阻随导体两端电压的增大而增大D．导体两端电压为0时，导体的电阻也为04．（08长春）如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。
当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是( )A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A5．（08甘南）一只小灯泡上标“6V 0.4A”的字样，这只小灯泡正常工作时的电阻为______Ω。
现要将该小灯泡接入8V的电源上，为使其能够正常发光，应串联一个______Ω的电阻。
6．（08广东）在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。
由图可知，元件甲的电阻是______Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是______A，流过元件乙的电流是______A。
7．(08钦州）如图所示，R1=5Ω，R2=10Ω，R3=15Ω，某同学将一电流表接在R2的两端,发现示数为1.5A，,据此可推知U=______V;若用一只电压表接在R2的两端,则电压表的示数为______V。
.8．（08贵阳）如图所示，电压U恒定为8V，R1＝12Ω。
滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3V变到6V，则R2的阻值为______Ω，滑动变阻器的最大阻值为______Ω。
9．（08攀枝花）如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为_____V，灯L2两端的电压为______V；灯L1、L2的电阻相比较大的是______，通过灯L1、L2的电流相比是______大(L1、L2、一样)。
10．人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。
据此可以推断，人体是______（填“导体”或“绝缘体”），人体电阻约______Ω。
11．（08江门）在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。
由图可知，元件甲的电阻是______Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是______A，流过元件乙的电流是______A。
12．（08淮安）小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V 电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻为___________Ω；若加在这支铅笔芯两端的电压增加到6V时．通过它的电流又是_____________mA．13．（08扬州）如图所示的电路，电源电压保持不变。
闭合开关S，调节华东变阻器，两电压表的示数随电路中电流变化的图线如图所示。
根据图线的信息可知: _______ (甲/乙)是电压表V2示数变化的图线，电源电压为_______V,电阻R1的阻值为_______。
14．（08广安）在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为_______A，这段导体的电阻为_______Ω15．在如图所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0.2A．当开关S接位置2时，电流表示数的可能值在_______A到_______A之间．16．（08襄樊）如图所示，示某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻为_______Ω；若将A和B并联接入到电压为15V的电源两端时，电路中的总电流为_______A。
