斜屋面双模板支模方案

斜屋面高支模施工方案一、门式架高支撑施工方法1、模板搭设⑴、门架按设计斜面坡度要求拉一条斜线，先沿屋脊梁开始排架，离柱边200mm排第一只架，每间距800mm放一只架，并拉上交叉连杆，排至梁的另一边的支承柱时，如果排架至柱的距离大于400mm时，将最后几排的门架排距由800mm调整为600mm，使最后一排排距符合要求。

底层架铺设后，再架设中层或上层架，然后加顶托，大致调整高度到预定平水，在顶托上放木枋，第一层枋沿梁轴方向，第二排枋垂直梁轴方向、间距300mm。

然后调整顶托高度，使梁底板调至预定高度，铺梁底板，固定梁底板，梁底板装好后再装梁侧板和楼面模板。

⑵、顺着卸屋面板坡度方向与门架的跨距方向一致的方法搭设斜板门式架。

斜板门式架一般取2榀为一组，斜屋面板的梯形或三角形的斜腰边处以临斜边处200mm增设钢管立杆或门式架，第二排枋成放射状放置。

第一层枋和顶托之间的三角形空隙采用三角形木楔块塞紧。

三角形木楔块须按照屋面坡度预制加工好。

⑶门式脚手架支撑体系要求在底部上200mm位置用万向扣扣一道钢管拉杆，纵横各一道，以保证整体性及稳定性。

在顶层架顶部下100mm纵横必须各扣一道钢管拉杆，以分散斜向压力。

⑷、在底层架横杆中央处扣一道通长拉杆，故整个支撑高度范围内设置水平拉杆如下：距楼面200mm设扫地杆，以上每个门式架设置一道水平拉杆；水平拉杆要通长设置，纵横方向均设，交接处用钢管扣扣住，在端部要顶到柱。

2、模板拆除根据混凝土七天及二十八天抗压试件试验报告，当混凝土达到拆模强度要求后，再安排拆除模板；对板及梁部分，强度要达到75％；对悬臂部分，跨度大于8m的梁，拆模强度要达到设计强度的100％。

模板拆除时，先松顶托，把顶托除下,利用原支撑体系做脚架,拆卸梁及楼面模板,最后拆除支撑体系。

二、质量保证措施⑴立柱就位前应放出控制线，使立柱尽量在同一直线上，以便与水平拉杆连接及使其满足间距要求。

⑵门架、立柱排放时要用线陀吊线，控制其垂直度。

建筑施工坡屋顶（斜屋面）模板施工工艺与质量要求工艺流程：放出梁轴线及水平线并复核→按屋面坡度找出最低点和最高点拉通线并复核→搭设梁板模支架→安装梁板底楞或梁卡→安装梁板底模→梁板底模起拱→安装梁侧模→安装上下锁口楞、斜撑楞及腰楞和对拉螺杆→复核梁板模尺寸、位置→与相邻模板连固操作要点：1、梁模板安装1）在柱子上放出轴线﹑梁位置和水平线，钉柱头模板。

2）梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。

当梁底板跨度≥4m 时，跨中梁底处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的1/1000～3/1000。

主次梁交接时，先主梁起拱，后次梁起拱。

3）梁下支柱支承面应满足承载力要求，并加木垫板或混凝土垫板等有效措施，确保混凝土在浇筑过程中不会发生支撑下沉。

4）支撑楼层高度在4.5m 以下时，应设两道水平拉杆和剪刀撑，若楼层高度在4.5m以上时要另行做施工方案。

5）梁侧模板：根据墨线安装梁侧模板﹑压脚板﹑斜撑等。

梁侧模板制作高度应根据梁高及楼板模板来确定。

6）防止梁身不平直梁底不平及下挠，梁侧模涨模，局部模板嵌入柱梁间，拆除困难的现象。

2、楼面模板安装1）根据模板的排列图架支柱和龙骨。

支柱与龙骨的间距，应根据楼板混凝土重量与施工荷载的大小，在模板设计中确定。

一般支柱为800～1200mm，大龙骨间距为600～1200mm，小龙骨间距为250～300mm。

支柱排列要考虑设置施工通道。

2）采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上。

各层支柱间的水平拉杆和剪刀撑要认真加强。

3）通线调节支柱的高度，将大龙骨找平，架设小龙骨。

4）铺模板时可从四周铺起，在中间收口。

楼板模板压在梁侧模时，角位模板应通线钉固。

5）楼面模板铺完后，应认真检查支架是否牢固，模板梁面，板面应清扫干净。

6）板模板：防止板中部下挠，板底混凝土面不平的现象。

7）若斜屋面坡度大于30 度采用双层模板，即绑扎完钢筋后再封一层模板。

斜屋面模板施工方案一、引言斜屋面在建筑工程中被广泛应用，其特殊的施工要求和技术难度给施工带来了一定的挑战。

本文将介绍一种斜屋面模板的施工方案，旨在提高施工效率和质量。

二、斜屋面模板的选材和准备工作1. 选材：斜屋面模板的选材应考虑木材的强度、防潮性和耐久性。

常用的材料有胶合板、多层板等。

选择材料时应注意材料的质量，并确保符合当地的相关标准和规范。

2. 准备工作：（1）确定设计方案：根据建筑师提供的施工图纸和设计方案，确定斜屋面的倾斜度和结构形式。

（2）测量和标注：在施工现场进行精确的测量和标注，确保模板的安装和施工的准确性。

（3）准备设备和工具：准备必要的施工设备和工具，例如电动锯、横梁、螺丝刀等。

三、斜屋面模板的施工步骤1. 安装支撑结构：根据设计方案，在施工现场搭建合适的支撑结构，确保模板安装时的稳定性和安全性。

2. 搭建模板：（1）根据测量和标注，在支撑结构上安装水平横梁。

（2）根据施工图纸，切割和加工相应的模板板材，确保模板的准确性和适配性。

（3）使用螺丝刀将模板板材固定在水平梁上，确保模板的牢固性。

3. 模板的防水处理：为了提高屋面的防水性能，可以在模板表面涂刷防水剂或铺设防水薄膜，确保屋面的耐水性和防漏性。

4. 施工质量检查：在模板安装完成后，对施工质量进行检查。

检查内容包括模板的平整度、连接处的牢固性等。

5. 模板的拆除：在施工完成后，根据需要，进行模板的拆除工作。

拆除时应注意安全，避免对已完成的施工造成损坏。

四、斜屋面模板施工注意事项1. 施工现场安全：施工现场应设置警示标识，确保人员安全。

工人在施工时应戴好安全帽、手套等防护用具。

2. 模板的搭建和安装：模板的搭建和安装应按照施工图纸进行，确保模板的准确性和稳定性。

模板的连接处应牢固可靠，防止模板的变形和脱落。

3. 施工质量控制：对施工过程中的质量进行严格控制和检查，确保施工质量符合相关要求和规范。

4. 环境保护：在施工过程中，应注意对环境的保护，合理使用材料和设备，减少浪费和污染。

大坡度斜屋面分级双层模施工工法大坡度斜屋面分级双层模施工工法是一种针对大坡度斜屋面的施工方法，可以有效提高施工效率和施工质量。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

一、前言大坡度斜屋面的施工一直是一个难题，传统的施工方法存在施工周期长、人工成本高、施工质量不稳定等问题。

为了解决这些问题，大坡度斜屋面分级双层模施工工法应运而生。

该工法通过科学的施工工艺和合理的劳动组织，能够有效提高施工效率和施工质量。

二、工法特点大坡度斜屋面分级双层模施工工法的特点主要包括：1. 采用分级双层模工艺，使得施工过程简化，减少施工时间。

2. 施工过程中使用的机具设备现代化、高效节能，可以提高施工效率并减少劳动强度。

3. 采用科学严谨的质量控制方法，确保施工质量达到设计要求。

4. 注重施工安全，减少事故发生的可能性，保障施工人员的安全。

5. 经济合理，施工成本相对较低，施工周期相对较短。

三、适应范围大坡度斜屋面分级双层模施工工法适用于各类大坡度斜屋面的施工，特别适用于施工周期要求短、施工质量要求高的项目，如商业建筑、工业厂房等。

四、工艺原理大坡度斜屋面分级双层模施工工法的工艺原理主要包括：1. 施工工法与实际工程之间的联系分析：根据施工工法的特点，与实际工程进行联系分析，确定施工工艺的可行性和适应性。

2. 采取的技术措施分析和解释：对施工工法采取的具体技术措施进行分析和解释，如模板支撑、混凝土浇筑、防水层施工等。

五、施工工艺大坡度斜屋面分级双层模施工工法的施工工艺包括以下几个阶段：1. 准备阶段：制定施工计划，准备所需的机具设备和材料。

2. 模板安装阶段：根据设计要求，将模板按照规定位置进行安装。

3. 混凝土浇筑阶段：通过模板支撑完成大坡度斜屋面的混凝土浇筑。

4. 防水层施工阶段：在混凝土浇筑完成后，进行防水层施工。

5. 后续工序：根据实际需要，进行后续工序，如保温层施工、屋面平整处理等。

目录一、编制依据 (1)二、工程概况 (1)三、适用范围 (1)四、施工部署 (1)五、斜屋面模板施工方案设计 (2)六、斜屋面结构模板施工流程及施工顺序 (6)七、安全文明施工措施 (8)八、质量保证措施 (9)九、环境保护措施 (11)一、编制依据本工程模板工程设计依据海棠湾青田小镇建筑及结构施工图纸、施工组织设计及以下标准、规范:1.1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.2、《混凝土结构工程施工及验收规范》（GB50204-2002）1.3、《建筑工程施工质量验收统一标准》（GB50300-2001）1.4、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）1.5、《建筑结构荷载规范》（GB50009-2012）二、工程概况2.1、工程简介本工程坐落于222222222222222222222222，用地面积为,3333333333㎡，总建筑面积444444444 ㎡，住宅建筑面积共计22222222㎡，商业及配套设施建筑面积111111111㎡。

本工程住宅结构形式采用框架结构，设计使用年限为50年。

建筑抗震的设防类别为标准设防类建筑，地震基本烈度为6度，设计地震分组为第一组，抗震等级为四级。

住宅建筑为二类，耐火等级二级。

建筑结构安全等级为二级，地面粗糙度为A类。

2.2、建筑概况本工程包括1310户单体别墅，325栋连排别墅，分A、B、C、D四种户型：A户型:建筑面积150㎡，地上两层，首层层高3.6m，二层层高3.3m，屋面标高9.421m。

B户型:建筑面积200㎡，地上两层，首层层高3.6m，二层层高3.3m，屋面标高9.421m。

C户型:建筑面积250㎡，地上三层，首层层高3.6m,二三层层高3.3m，屋面标高12.782m。

D户型:建筑面积300㎡，地上三层，首层层高3.6m，二三层层高3.3m，屋面标高12.782m。

2.3、屋面层柱、梁、板尺寸：柱截面尺寸:300mm×300mm；梁截面尺寸:200mm×400mm、200mm×500mm、200mm×600mm,最大净跨度5.8m；板厚:100mm、110mm、120 mm,轴线最大间距4.2m×5.2m。

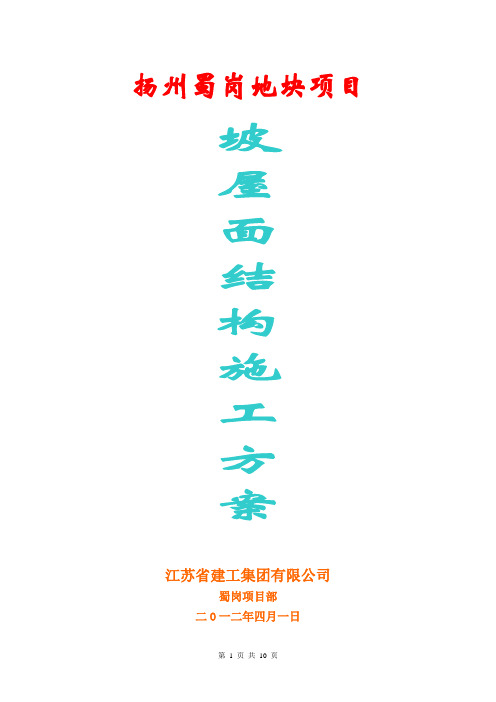

扬州蜀岗地块项目坡屋面结构施工方案江苏省建工集团有限公司蜀岗项目部二O一二年四月一日一、编制依据1、蜀岗地块施工图2、《屋面工程技术规范》GB50207-94二、工程概况工程名称：蜀岗A11地块项目工程工程地点：扬州市扬子江北路东侧建设单位：扬州万维置业有限公司设计单位：深圳华森建筑与工程设计顾问有限公司监理单位：南京工大工程建设监理咨询有限公司勘测单位：南京苏杰岩土勘察设计有限公司施工单位：江苏建工集团有限公司建筑面积：52122.24平方米。

三、坡屋面工程特点：本工程为住宅楼，屋面结构为现浇钢筋砼屋面，为了保证施工质量，屋面的施工必须严格控制其屋面板、梁等各个细部的标高、轴线位置。

四、确定施工过程中的控制点根据本工程屋面结构设计的特点，本工程从以下几个方面加以了控制： 1、在施工过程中对各个部位（梁及板支模的下部、各个转折点）的标高进行控制及模板工程；2、对屋面结构钢筋成型、绑扎控制、上下保护层的控制；3、对商品砼坍落度及砼的浇筑顺序的控制。

五、主要施工工艺及方法（一）、主体模板底模工程主体模板工程施工直接影响到坡屋面工程的施工，本次施工前技术部充分利用了现代管理工具——电脑以及电脑软件对其进行模拟放线：利用电脑软件AutoCAD根据设计图纸现有的尺寸及图形输入电脑中，按照相同比例确定每一个结构细部的位置尺寸及标高；再根据电脑确定的尺寸进行现场放样，进而反推其原来尺寸是否吻合。

经过反复模拟论证，然后再根据这些尺寸现场放线确定位置及高度；模板及支撑系统。

模板工程是保证坡屋面砼施工质量，加快屋面施工进度的关键环节之一，因此，结合本工程坡屋面的特点、规模，选择适宜的模板及支撑体系，是坡屋面模板工程施工必须考虑的主要因素。

模板及其支撑体系必须具有一定的强度、刚度和稳定性，能可靠承受新浇筑砼的自重、侧压力及施工过程中所产生的荷载。

本屋面板底模采用厚18mm，板面平整，无翘曲变形、干裂脱层现象的高强胶合板。

湖北中交咸通高速公路有限公司仓库工程模板支撑施工方案施工单位：1、工程概况湖北中交咸通高速公路有限公司-—仓库工程,占地面积309。

66平方米，建筑面积为309。

66平方米。

建筑层数为一层，基础形式为混凝土条形基础，结构形式为单层砖混结构.湖北中交咸通高速公路有限公司--仓库工程为保温隔热混凝土现浇斜屋面。

2、适用范围本方案适用于湖北中交咸通高速公路有限公司—-仓库模板工程施工。

3、施工部署3。

1、质量安全目标质量目标：合格工程安全目标:工伤亡事故为零。

进度目标：严格按照合同工期要求完成施工任务。

3.2、模板材料选择湖北中交咸通高速公路有限公司——仓库模板工程的材料选择如下表所示:36×700×160×553＊2.5mm12123。

3、劳动力计划为了按时完成各个施工计划,湖北中交咸通高速公路有限公司--仓库模板施工阶段劳动计划如下表所示:4、斜屋面模板施工方案设计41、斜屋面的测量放线1）在斜屋面结构的模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱300检查线的投放；同时要求把斜屋面平面布置的轮廓线投放出来。

测量员、木工工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性,进而保证斜屋面结构的模板支设质量。

2）根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。

木工工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的钢管立杆进行满堂架搭设，进而保证对斜屋面结构模板支设标高的控制。

42、斜屋面模板支撑满堂架设计1）斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先梁墙柱后斜屋面板”。

立杆距梁侧、墙边、柱边的间距为350mm。

立杆按照不大于1000mm的间距均匀布置，确保水平杆横、纵两个方向拉通设置。

立杆离地200mm处两个方向各设置一道水平扫地杆，沿高度方向每隔1.5m米两个方向各设置一道水平拉杆。

（建筑工程管理）斜屋面模板施工方案目录一、编制依据：1二、工程概况1三、模板的选用1四、施工准备14.1、施工机具14.2、作业条件2五、操作工艺25.1、梁模板高支撑架的构造和施工要求:25.2、梁模安装：45.3、楼模板安装：55.4、模板的拆除5六、施工质量保证措施7七、成品保护7八、职业健康、安全措施88.1、职业健康88.2 安全措施9九、文明施工及环保保护措施10模板支撑计算书12一、编制依据：○1、《混凝土结构工程施工质量验收规范》GB50204-2002；○2、《建筑工程施工质量验收统一标准》GB50300-2001；○3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）○4、《建设工程项目管理规范》GB/T50326-2001；○5、《建筑施工安全检验标准》JGJ59-99；○6、《建筑施工作业安全技术规范》（JGJ80-91）○7、《建筑机械使用安全技术规范》JGJ33-2001；○8、《施工现场临时用电安全技术规范》（JGJ46-2005，J45-2005）○8、《建筑施工高处作业安全技术规范》（JGJ80-91）○10、《民用建筑工程室内环境污染控制规范》GB50325-2001○11、《建筑分项施工工艺标准企业标准》GXEJ/QB○12、《施工组织设计》○13、《建筑施工模板安全技术规范》（JGJ162-2008）二、工程概况龙胜县水利电业有限公司办公楼工程位于龙胜县桂龙路168号，建筑面积：6228.58m2。

框架结构，附楼部分为两层，二层楼板到斜屋面为 4.5m～6.5m框架WKL5-7为折梁，截面350×800mm，其余梁为250×500㎜，根据文件要求此部分采用钢筋满堂架作模板支撑。

三、模板的选用梁模、板模使用面积大、自重小、表面平整18厚的多层木胶合板,主要规格为1830mm×915mm×18mm;梁模、板模均使用木楞采用50mm×100mm×2000mm 的杉木方条。

斜屋面模板施工方案斜屋面模板施工方案一、方案概述斜屋面模板是指斜屋面的建筑模板，主要用于斜坡屋面的施工作业。

斜屋面模板的施工方案主要包括模板材料选择、模板搭设、支撑系统、安全措施等内容。

二、施工流程1. 模板材料选择斜屋面模板的材料选择主要考虑施工工期、强度和耐久性。

常用的模板材料有胶合板、防水型单板、玻纤模板等。

根据实际需求，选择适合的模板材料。

2. 模板搭设根据建筑斜屋面的设计要求和施工图纸，确定模板的搭设位置和尺寸。

按照施工图纸上的要求，搭设模板材料，注意模板之间的连接牢固，确保平整度和稳定性。

3. 支撑系统斜屋面模板搭设完毕后，需要进行支撑系统的设置。

支撑系统一般使用钢管或木材，保证模板的强度和稳定性。

根据模板的尺寸和施工要求，设置合理的支撑系统。

4. 安全措施施工过程中需要严格遵守安全操作规程，做好安全防护工作。

施工现场应设立警示标志，避免行人和其他施工人员进入施工区域。

施工人员需配备安全帽、安全绳等个人防护用具，确保施工安全，防止意外发生。

5. 完工验收施工完毕后，要进行斜屋面模板的完工验收。

验收时需检查模板搭设是否符合设计要求，模板表面是否平整，支撑系统是否牢固等。

如发现问题及时进行修正，确保施工质量合格。

三、施工注意事项1. 模板搭设前要仔细核对施工图纸和设计要求，确保模板尺寸和位置准确无误。

2. 在进行模板搭设时，要注意连接处的牢固性，确保模板的平整度和稳定性。

3. 施工过程中要严格遵守安全操作规程，做好安全防护措施。

4. 施工过程中，需要对模板表面进行保护，避免损坏或者污染。

5. 施工完毕后，进行严格的完工验收，确保施工质量合格。

四、总结斜屋面模板的施工方案是斜坡屋面施工的重要一环，施工方案的合理性和实施过程的规范性对工程的质量和进度有着重要影响。

斜屋面模板施工方案应根据实际工程情况和要求进行制定，从模板材料选择到完成验收等环节都要严格把控，确保施工质量和安全。

同时，根据施工实际情况，及时调整方案，确保施工进度符合要求。
