CAD中的绘图辅助工具使用方法CAD(Computer-Aided Design)是一种广泛应用于工程、建筑和设计领域的软件工具。
在CAD软件中,绘图辅助工具是帮助用户更有效和准确地创建和编辑图形的重要功能。
本文将介绍一些常见的绘图辅助工具的使用方法,帮助读者更好地应用CAD软件进行设计和绘图。
1. 对象捕捉(Object Snap)对象捕捉是CAD软件中一个非常有用的工具,它可以帮助用户在绘图过程中准确地捕捉和对齐对象。
在CAD软件中,通过启用对象捕捉功能,在绘图时鼠标会自动对准对象的特定点,如端点、中点、交点等。
要使用对象捕捉功能,只需在CAD软件中启用该选项即可。
2. 画斜线(Hatch)画斜线是CAD软件中用于填充封闭区域的工具。
通过使用画斜线工具,用户可以选择不同的填充样式和颜色来填充图形。
要使用画斜线工具,首先需要选择要填充的封闭区域,然后选择合适的填充样式和颜色。
3. 面板(Panel)面板是CAD软件中用于存储和管理绘图工具的工具栏。
通过使用面板,用户可以快速访问和使用常用的绘图工具,提高工作效率。
要使用面板,只需在CAD软件中启用相应的面板选项,并将其添加到工具栏中。
4. 图层管理器(Layer Manager)图层管理器是CAD软件中用于管理不同图层的工具。
通过使用图层管理器,用户可以创建、编辑和控制不同图层的可见性和属性。
图层管理器可以帮助用户更好地组织和控制绘图元素,提高设计的可读性。
要使用图层管理器,只需在CAD软件中打开该工具,并进行相应的设置和调整。
5. 测量工具(Measure)测量工具是CAD软件中用于测量和计算图形尺寸和距离的工具。
通过使用测量工具,用户可以快速准确地测量和记录图形的尺寸。
要使用测量工具,只需选择测量工具并点击或拖动鼠标,从而确定要测量的对象和尺寸。
6. 修改工具(Modify)修改工具是CAD软件中用于编辑和修改图形的工具。
通过使用修改工具,用户可以对已有的图形进行平移、旋转、镜像、缩放等各种操作。
CAD中常用的绘图工具CAD(计算机辅助设计)是一种广泛应用于各个领域的绘图工具,可以用于制作平面图、立体图和三维模型等。
在CAD软件中,有许多常用的绘图工具可以帮助用户更高效地完成绘图任务。
本文将介绍几种常用的CAD绘图工具和使用技巧。
首先,我们来介绍一些绘图基础工具,如直线工具、圆工具和矩形工具。
在CAD软件中,这些工具常常位于绘图工具栏中。
通过选择相应的工具,用户可以通过点击鼠标在绘图区域内绘制出直线、圆、矩形等基本形状。
接下来,我们来介绍一些进阶的绘图工具,如多边形工具和曲线工具。
多边形工具可以用于绘制具有任意边数的多边形,用户可以通过指定边数和边长来绘制不同形状的多边形。
曲线工具可以用于绘制各种曲线,如贝塞尔曲线和样条曲线。
用户可以通过控制点来调整曲线的曲率和形状,使绘图更具自由度。
除了基础工具和进阶工具,CAD软件还提供了一些实用的辅助工具,如偏移工具、修剪工具和拉伸工具。
偏移工具可以用于沿指定路径或指定距离复制图形,非常适用于制作对称图形和重复图案。
修剪工具可以用于删除图形中的一部分,用户可以通过点击要删除的边界线来修剪图形。
拉伸工具可以用于改变图形的大小和形状,用户可以选择拉伸的方向和距离来调整图形的尺寸。
此外,CAD软件还提供了一些辅助绘图工具,如坐标定位工具、图层管理工具和测量工具。
坐标定位工具可以用于精确定位图形的位置,用户可以输入坐标值来准确绘制图形。
图层管理工具可以用于分组和管理图形,用户可以将不同类型的图形放置在不同的图层中,方便后续编辑和管理。
测量工具可以用于测量图形的距离、角度和面积等,用户可以通过选择需要测量的图形来获取准确的测量值。
最后,我们来介绍一些CAD软件中的快捷键和技巧。
使用快捷键可以大大提高绘图效率,如Ctrl+C和Ctrl+V可以分别用于复制和粘贴图形,Ctrl+Z可以撤销上一步操作。
另外,使用命令行可以更快速地输入指令,用户可以通过输入指令的首字母快速选择需要的指令,如输入“L”即可选择直线工具。
CAD绘图中的辅助工具与辅助线CAD(Computer-Aided Design,计算机辅助设计)是现代工程设计中常用的一种方法,它通过使用CAD软件来完成各种绘图和设计任务。
在CAD绘图中,辅助工具和辅助线是非常重要的组成部分,它们能够帮助设计师更加高效和准确地完成设计任务。
辅助工具是CAD软件中提供的一些功能和工具,用于辅助设计者进行操作和完成设计任务。
比如,在CAD软件中,我们常常可以看到画笔工具、选择工具、剪刀工具等等。
这些工具能够提高设计师的操作效率,让其更加方便地完成绘图任务。
辅助线是CAD绘图中常常使用的一种辅助手段。
辅助线是一种特殊的线条,它并不会在最终的设计中显示出来,但却能够帮助设计师更准确地定位和绘制图形。
在CAD软件中,我们可以通过选择一条线段并将其设置为辅助线,然后在绘图时参照这些辅助线进行操作。
辅助工具和辅助线在CAD绘图中有着各自的重要作用。
首先,辅助工具能够提高设计师的操作效率。
通过使用各种辅助工具,设计师可以更快速地选取、编辑和移动图形,节省大量的时间和精力。
其次,辅助线能够提高设计的准确性。
通过使用辅助线,设计师可以更准确地定位和绘制各种图形,避免了因手绘时的不精确而导致的错误。
在使用CAD软件时,我们可以根据需要选择合适的辅助工具和辅助线。
比如,在设计平面图时,我们可以使用辅助线来帮助我们绘制直线和矩形,保证它们的正确位置和尺寸。
在设计三维模型时,我们可以使用辅助线来绘制轮廓线、交点等,帮助我们正确地构建模型。
在设计曲线时,我们可以使用曲线的切线作为辅助线,以确保曲线的平滑和连贯。
除了辅助工具和辅助线,CAD软件还提供了许多其他的辅助功能。
比如,我们可以使用网格线来辅助绘制,使得绘图更加规整和准确。
我们可以使用标尺来测量和标记尺寸,确保设计的准确度。
同时,CAD软件还提供了许多快捷键和自动化操作,节省设计师的时间和精力。
总之,辅助工具和辅助线是CAD绘图中非常重要的一部分,它们能够提高设计师的工作效率和设计的准确性。

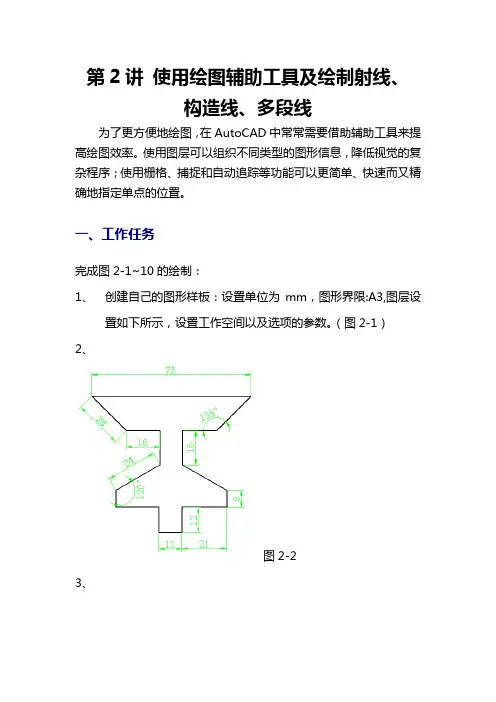

第2讲使用绘图辅助工具及绘制射线、构造线、多段线为了更方便地绘图,在AutoCAD中常常需要借助辅助工具来提高绘图效率。
使用图层可以组织不同类型的图形信息,降低视觉的复杂程序;使用栅格、捕捉和自动追踪等功能可以更简单、快速而又精确地指定单点的位置。
一、工作任务完成图2-1~10的绘制:1、创建自己的图形样板:设置单位为mm,图形界限:A3,图层设置如下所示,设置工作空间以及选项的参数。
(图2-1)2、图2-23、图2-34、图2-4图2-5 6、图2-6图2-7构造线练习8、用多段线方法作图图2-8 9、图2-910、椅子:要求与提示:1、用多段线方法作图;2、角度方向为逆时针方向;3、只作图形,标注与辅助线不需绘制。
图2-10二、学习目标1、学会设置和使用图层。
2、学会控制图形显示。
3、学会设置和使用栅格和捕捉等。
4、学会绘制射线、构造线、多段线。
三、教学内容1.设置和使用图层:新建图层、设置图层、图层管理。
2.控制图形显示:缩放视图、平移视图、局部放大、使用鸟瞰视图、使用ShowMotion 等。
3.栅格和捕捉功能:设置和使用正交、栅格、捕捉、使用自动追踪、动态输入、快捷特性等。
4.绘制射线、构造线、多段线。
四、课程教学1. 使用图层在一个复杂的图形中,有许多不同类型的图形对象,为了方便区分和管理,可以通过创建多个图层,将特性相似的对象绘制在同一个图层上。
◆新建图层◆设置图层◆图层管理2. 控制图形显示AutoCAD 2010中,可以使用多种方法来观察绘图窗口中的绘制的图形,以便灵活观察图形的整体效果或局部细节。
2.1 视图按一定的比例、观察位置和角度显示图形的区域称为视图。
在AutoCAD中,可以通过缩放与平移视图来方便地观察图形。
◆缩放视图◆平移视图2.2 局部放大在AutoCAD中,为了便于编辑图形,常常需要将图形的局部进行放大,以显示其细节。
当需要观察图形的整体效果时,仅使用单一的绘图视口已无法满足需要。
计算机辅助绘图软件PaintToolSAI的基本使用方法一、PaintToolSAI的简介PaintToolSAI是一款专业的计算机辅助绘图软件,作为一款轻量级的绘图工具,它在绘图爱好者中广受欢迎。
其主要特点是界面简洁、功能实用,操作简单易学,适用于各类绘画需求。
二、绘图前的准备工作在使用PaintToolSAI之前,我们需要准备一些基础工具。
首先,我们需要一台运行Windows操作系统的计算机,并确保计算机上已经安装好PaintToolSAI软件。
其次,我们需要准备绘图所需的硬件,如绘图板或触摸笔,这样才能更好地发挥PaintToolSAI的绘图优势。
三、软件的基本界面当我们打开PaintToolSAI软件时,会看到一个简洁而直观的界面。
主界面由菜单栏、工具栏、颜色选择器和画布组成。
在菜单栏中,我们可以找到各种功能选项,如文件操作、图层管理、选区工具等。
而工具栏中则提供了常用的绘图工具,如铅笔、画笔、橡皮擦等,我们可以根据需要选择相应的工具进行绘图。
四、基本绘图操作1.创建新画布:在菜单栏中选择“文件”,然后选择“新建”,在弹出框中设置画布的宽度、高度和分辨率等参数,点击“确定”即可创建一个新的画布。
2.绘图工具的使用:从工具栏中选择相应的绘图工具,如铅笔工具,然后在画布上进行绘图。
通过左键单击鼠标或触摸板可以进行绘图操作,通过右键单击可以进行撤销操作。
3.颜色选择器的使用:在颜色选择器中,我们可以选择需要使用的颜色。
通过点击颜色选择器上的色块,我们可以选择不同的颜色,而通过调整右侧的色相、饱和度和亮度滑块,我们可以调整所选颜色的属性。
选好颜色后,可以直接在画布上进行绘图。
4.图层管理:在PaintToolSAI中,图层的使用十分重要。
在菜单栏中选择“图层”选项,可以对图层进行添加、删除、合并等操作。
通过使用图层,我们可以将不同部分的绘图分开管理,方便后续的修改和编辑。
五、高级绘图功能除了基本的绘图功能外,PaintToolSAI还提供了一些高级的绘图功能,可以更好地满足专业绘图需求。
CAD中的定位与辅助工具使用技巧在使用CAD软件进行设计和绘图时,准确的定位和辅助工具的使用是非常重要的。
这些工具可以帮助我们更快速、高效地完成设计任务。
下面将介绍几种常用的CAD定位和辅助工具以及它们的使用技巧。
1. 图形捕捉(Snap)图形捕捉是CAD软件中常用的定位工具之一。
它可以将光标精确地捕捉到指定对象的特定点上,如端点、中点、距离等。
在进行绘图时,可以通过打开图形捕捉功能来提高绘图的精度和准确性。
按下F9键或点击工具栏上的图形捕捉按钮即可开启该功能。
接下来,将光标移到所需定位点上,就能看到光标自动吸附到相应的点上,方便进行绘图或编辑。
2. 捕捉到吸附(Object Snap)捕捉到吸附是CAD中的另一种定位工具,它可以吸附到对象的特定位置,如交点、垂足、中心等。
在绘图时启用捕捉到吸附功能可以帮助我们快速和准确地定位到所需点,特别是在处理复杂的几何图形时尤为方便。
在绘图时,按下F3键或点击工具栏上的捕捉到吸附按钮即可启用该功能。
然后,在指定所需点的附近移动鼠标,就可以看到光标自动吸附到相应的位置上。
3. 偏移(Offset)偏移工具在CAD软件中常用于构建平行线、曲线或多边形。
该工具可以将已有的对象复制一个与之平行或等距的新对象。
使用偏移工具时,需要先选择要进行偏移的对象,然后输入要偏移的距离值。
按下O键或点击工具栏上的偏移按钮即可启用该功能。
选择要偏移的对象后,输入正值则表示向外偏移,输入负值则表示向内偏移,然后按下Enter键即可完成偏移操作。
4. 镜像(Mirror)镜像工具可以将一个对象镜像复制到另一个对象的位置上。
使用镜像工具时,需要先选择要进行镜像的对象,然后选择镜像轴线,再选择是否删除原始对象。
按下MI键或点击工具栏上的镜像按钮即可启用该功能。
选择要镜像的对象后,指定镜像轴线上的两个点,然后选择是否删除原始对象,按下Enter键即可完成镜像操作。
5. 整齐(Align)整齐工具有助于将多个对象按照一定的对齐方式排列。

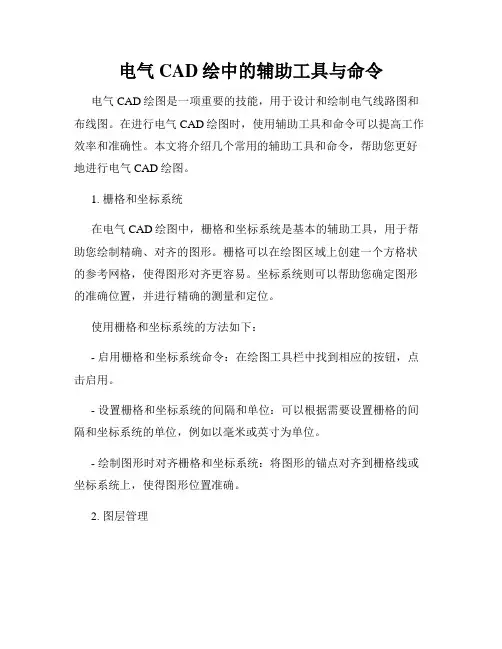

电气CAD绘中的辅助工具与命令电气CAD绘图是一项重要的技能,用于设计和绘制电气线路图和布线图。
在进行电气CAD绘图时,使用辅助工具和命令可以提高工作效率和准确性。
本文将介绍几个常用的辅助工具和命令,帮助您更好地进行电气CAD绘图。
1. 栅格和坐标系统在电气CAD绘图中,栅格和坐标系统是基本的辅助工具,用于帮助您绘制精确、对齐的图形。
栅格可以在绘图区域上创建一个方格状的参考网格,使得图形对齐更容易。
坐标系统则可以帮助您确定图形的准确位置,并进行精确的测量和定位。
使用栅格和坐标系统的方法如下:- 启用栅格和坐标系统命令:在绘图工具栏中找到相应的按钮,点击启用。
- 设置栅格和坐标系统的间隔和单位:可以根据需要设置栅格的间隔和坐标系统的单位,例如以毫米或英寸为单位。
- 绘制图形时对齐栅格和坐标系统:将图形的锚点对齐到栅格线或坐标系统上,使得图形位置准确。
2. 图层管理电气CAD绘图中,图层的管理非常重要。
通过合理设置和使用图层,可以将不同类型的图形分开绘制,便于后期编辑和管理。
常见的图层包括线路图层、布线图层、文字图层等。
图层管理的方法如下:- 创建新图层:在图层管理器中新建图层,并设置图层的名称和属性,例如线型、颜色等。
- 设定当前图层:根据需要,将某个图层设置为当前图层,使得绘制的图形自动添加到该图层中。
- 绘制图形时选择图层:在绘制图形之前,选择要绘制的图层,确保图形绘制在正确的图层上。
3. 快捷键和自定义命令为了提高操作效率,在进行电气CAD绘图时,了解一些常用的快捷键和自定义命令非常有益。
通过使用快捷键和自定义命令,可以快速执行一些常用操作,减少鼠标操作的频率。
一些常见的快捷键和自定义命令包括:- 选择命令:使用“S”键来调用选择命令,快速选择图形。
- 移动命令:使用“M”键来调用移动命令,快速移动选定的图形。
- 复制命令:使用“C”键来调用复制命令,快速复制选定的图形。
- 自定义命令:通过自定义命令,可以为一些常用的操作指定快捷键,方便快速调用。
CAD绘图时的实用画图工具推荐在CAD绘图过程中,选择合适的画图工具能够大大提高绘图效率和准确性。
下面我将为大家推荐几个实用的CAD画图工具,希望能对大家的绘图工作有所帮助。
1. 辅助标记工具(Markup Tool)辅助标记工具是CAD绘图中常用的工具之一,它可以用来在图纸上进行标记、注释和批注。
在绘图过程中,我们常常需要对一些特殊部位或者需要特别说明的地方进行标记,使用辅助标记工具可以快速实现这一需求。
不仅如此,辅助标记工具还能够帮助我们更好地与他人交流,方便查看和理解绘图内容。
2. 编辑工具(Modify Tools)CAD绘图过程中,经常需要对已有的图形进行修改、编辑和调整。
这时候,选择合适的编辑工具就显得尤为重要了。
例如,我们可以使用"移动(Move)"工具来移动图形位置,使用"拉伸(Stretch)"工具来调整图形尺寸,使用"旋转(Rotate)"工具来旋转图形角度等等。
这些编辑工具可以帮助我们快速有效地修改图形,提高工作效率。
3. 对齐工具(Align Tool)在CAD绘图中,经常需要将多个图形对齐到同一直线、同一个角度或者同一中心点。
这时候,对齐工具将会非常实用。
通过选择图形并设置对齐方式,我们可以快速实现图形的对齐,使得绘图更加规整、美观。
对齐工具不仅能够提高绘图效率,还可以保证图形的准确性和一致性。
4. 数值输入工具(Numeric Input)CAD绘图中,我们需要精确控制图形的位置、尺寸和角度等参数。
数值输入工具可以帮助我们直接精确地输入这些数值,从而快速生成所需图形。
通过数值输入工具,我们可以确保图形的准确性,避免手动操作的误差。
数值输入工具是CAD绘图中不可或缺的实用工具之一。
5. 图层管理工具(Layer Manager)在CAD绘图过程中,我们经常需要对图层进行管理和调整。
图层管理工具可以帮助我们方便地对图层进行操作,包括新建图层、删除图层、设置图层属性等。

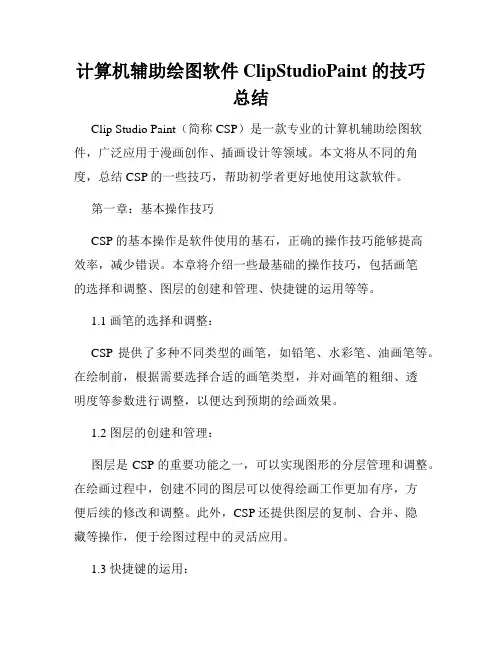

计算机辅助绘图软件ClipStudioPaint的技巧总结Clip Studio Paint(简称CSP)是一款专业的计算机辅助绘图软件,广泛应用于漫画创作、插画设计等领域。
本文将从不同的角度,总结CSP的一些技巧,帮助初学者更好地使用这款软件。
第一章:基本操作技巧CSP的基本操作是软件使用的基石,正确的操作技巧能够提高效率,减少错误。
本章将介绍一些最基础的操作技巧,包括画笔的选择和调整、图层的创建和管理、快捷键的运用等等。
1.1 画笔的选择和调整:CSP提供了多种不同类型的画笔,如铅笔、水彩笔、油画笔等。
在绘制前,根据需要选择合适的画笔类型,并对画笔的粗细、透明度等参数进行调整,以便达到预期的绘画效果。
1.2 图层的创建和管理:图层是CSP的重要功能之一,可以实现图形的分层管理和调整。
在绘画过程中,创建不同的图层可以使得绘画工作更加有序,方便后续的修改和调整。
此外,CSP还提供图层的复制、合并、隐藏等操作,便于绘图过程中的灵活应用。
1.3 快捷键的运用:CSP提供了丰富的快捷键功能,可以大大提高操作效率。
例如,通过设定快捷键,可以快速切换画笔工具、调整画笔大小、撤销重做等等。
初学者可以按照自己的使用习惯进行个性化设置,提高工作效率。
第二章:绘图技巧绘图技巧是CSP使用的关键,能够帮助绘图者更好地表达创意和想法。
本章将讨论一些绘图技巧,包括线条的处理、色彩的运用、阴影与高光的处理等等。
2.1 线条的处理:线条是绘图作品中的基本要素,它的处理直接影响到作品的质量和效果。
CSP提供了多种线条工具,如钢笔工具、直线工具等,能够帮助绘图者实现精确的线条绘制和修改。
此外,通过调整压感和画笔的参数,可以创造出不同宽度和质感的线条效果。
2.2 色彩的运用:色彩是绘画作品中的关键元素之一,能够传递情感和氛围。
CSP提供了丰富的调色板和色彩工具,可以帮助绘图者精确选择和调整色彩。
此外,CSP还支持多种调色模式,如RGB、CMYK 等,方便作品的后期处理和输出。
7常用计算机辅助设计软件简介计算机辅助设计(Computer-aided design,简称CAD)软件是一种能够通过计算机帮助用户进行设计和制图的工具。
CAD软件的使用有助于提高设计效率、降低制造成本和提高设计的准确性。
目前市场上有许多不同种类的CAD软件,本文将针对7种常用的CAD软件进行简介,以供读者参考。
1. AutoCADAutoCAD是由美国Autodesk公司研发的一款二维和三维CAD软件。
该软件在建筑、机械、航空航天、汽车工业等领域被广泛使用。
AutoCAD为用户提供了许多强大的绘图工具,使得用户能够在较短的时间内完成复杂的绘图任务。
同时,AutoCAD还提供了灵活的定制功能,用户能够通过插件的形式添加自己需要的功能。
2. SolidWorksSolidWorks是由美国Dassault Systemes公司开发的一款三维CAD软件。
该软件主要应用于机械和航空航天等行业。
SolidWorks提供了强大的建模、渲染和分析工具,能够帮助用户在短时间内完成复杂的工程设计任务。
该软件还支持多用户协同设计,为设计师之间的协作提供了便捷。
3. CATIACATIA是法国Dassault Systemes公司研发的一款三维CAD软件,广泛应用于汽车、航空航天、船舶、机械等行业。
CATIA的特点是能够处理非常大型和复杂的设计任务,支持从概念设计到制造全过程的协同工作。
4. Pro/EngineerPro/Engineer是美国PTC公司开发的一款三维CAD软件,被广泛应用于机械、航空航天、汽车等行业。
该软件提供了强大的建模和分析工具,能够帮助用户在短时间内完成复杂的工程设计。
5. InventorInventor是由美国Autodesk公司开发的一款三维CAD软件。
该软件主要应用于机械和制造等行业。
Inventor提供了强大的建模、渲染和分析工具,能够帮助用户在短时间内完成复杂的工程设计任务。
6. RhinocerosRhinoceros是由美国Robert McNeel & Associates公司开发的一款三维CAD软件,主要应用于工业设计和建筑设计等领域。
1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔,是专门用于绘制墨线线条图的工具,可画出精确的且具有相同宽度的线条。
针管笔的针管管径的大小决定所绘线条的宽窄。
针管笔有不同粗细,其针管管径有从0.1-1.2mm的各种不同规格,在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。
使用针管笔时应注意:(1)绘制线条时,针管笔身应尽量保持与纸面垂直,以保证画出粗细均匀一致的线条。
(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则,运笔速度及用力应均匀、平稳(图)。
(3)用较粗的针管笔作图时,落笔及收笔均不应有停顿。
(4)针管笔除用来作直线段外,还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。
(5)平时宜正确使用和保养针管笔,以保证针管笔有良好的工作状态及较长的使用寿命。
针管笔在不使用时应随时套上笔帽,以免针尖墨水干结,并应定时清洗针管笔,以保持用笔流畅。
2. 圆规圆规为画圆及画圆周线的工具。
其形状不一,通常有大、小两类。
圆规中一侧是固定针脚,另一侧是可以装铅笔及直线笔的活动脚。
另外,有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。
弹簧圆规的规脚间有控制规脚宽度的调节螺丝,以便于量取半径,使其所能画圆的大小受到限制;小圈圆规是专门用来作半径很小的圆及圆弧的工具。
使用圆规时应注意:(1)在画圆时,应使针尖固定在圆心上,尽量不使圆心扩大,而影响到作图的准确度(图)。
(2)在画圆时,应依顺时针方向旋转,规身略可前倾。
(3)画大圆时,针尖与铅笔尖要垂直于纸面。
(4)画过大的圆时,需另加圆规套杆进行作图,以保证作图的准确性。
(5)画同心圆时,应遵循先画小圆再画大圆的次序。
(6)如遇直线与圆弧相连时,应遵循先画圆弧后画直线的次序。
(7)圆及圆弧线应一次画完。
分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。
分规有普通分规和弹簧分规两种。
分规的两侧规脚均为针脚。
(1)量取等分线时,应使两个针尖准确落在线条上,不得错开。
CAD软件中的绘图辅助工具使用指南在使用CAD软件进行绘图时,绘图辅助工具是十分重要的,它们可以帮助我们更快速、准确地完成绘图任务。
在本篇文章中,我将向大家介绍几个常用的绘图辅助工具及其使用技巧。
1. 网格工具:网格可以在绘图界面上提供一种规则的背景参考线,帮助我们更好地对齐和定位图形。
在CAD软件中,可以通过调整网格的间距和样式来满足不同的绘图需求。
使用网格工具时,可以在绘图选项中开启或关闭网格,也可以调整网格的线型和颜色。
2. 自动捕捉工具:自动捕捉工具可以帮助我们快速、准确地捕捉到图形中的特定点或特性。
常见的自动捕捉工具包括端点、中点、插入点、垂直、水平、距离等。
在进行画线或绘图时,可以打开自动捕捉功能,通过鼠标指针吸附到需要的位置或特性,从而进行准确的绘制。
3. 辅助线工具:辅助线可以作为参考线条,在绘图中帮助我们对齐和定位图形的位置。
在CAD软件中,我们可以使用直线工具或多段线工具来创建辅助线。
创建辅助线时,可以指定其位置、长度和角度等属性,也可以根据需要随时编辑或删除。
4. 偏移工具:偏移工具可以帮助我们在图形上创建与原有图形相同或不同的复制图形,并保持相对距离不变。
在CAD软件中,可以通过偏移命令或工具来实现。
使用偏移工具时,可以选择要偏移的图形,然后指定偏移的距离和方向,最后生成偏移后的图形。
5. 镜像工具:镜像工具可以将一个或多个图形沿指定轴进行对称复制。
在CAD软件中,使用镜像工具时,我们需要选择要进行镜像的图形,指定镜像轴的位置和方向,然后生成镜像后的图形。
镜像工具在对称图形的绘制以及从一个侧面进行对称修改时非常有用。
6. 阵列工具:阵列工具可以帮助我们快速创建多个相同或相关的图形,并根据指定的距离和方向自动排列。
在CAD软件中,我们可以通过矩形阵列、极坐标阵列或路径阵列等方式来创建阵列。
使用阵列工具时,可以选择要进行阵列的图形,设置阵列的属性,然后生成阵列。
以上是CAD软件中的几个常用的绘图辅助工具及其使用技巧。
