国开形成性考核《电工电子技术》平时作业(1-4)试题及答案（课程ID：00289，整套相同，如遇顺序不同，Ctrl+F查找，祝同学们取得优异成绩！）平时作业（1）一、选择题（每小题5分，共40分）题目：1、图1-1所示的电路中，电流I为（A）。
图1-1【A】：5 A【B】：‒5 A【C】：2 A【D】：‒3 A题目：2、图1-2所示电路中，电压Uab的数值是（D）。
图1-2【A】：20V【B】：0V【C】：2V【D】：10V题目：3、图1-3所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（C）正确。
图1-3【A】：I1=‒10 A，U=12 V【B】：I1=‒10 A，U=6 V【C】：I1=10 A，U=12 V【D】：I1=10 A，U=‒6 V题目：4、图1-4所示的电路中包含（B）条支路，用支路电流法分析该电路，需要列写（B）个方程。
图1-4【A】：4，3【B】：5，3【C】：5，4【D】：4，4题目：5、用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（A）、电流源（A）。
【A】：短路，开路【B】：开路，短路【C】：开路，开路【D】：短路，短路题目：6、已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（C）。
【A】：电容【B】：不确定【C】：电阻【D】：电感题目：7、在RLC串联电路中，如果调大电感，则电路（B）。
【A】：性质不变【B】：感性增强【C】：呈电阻性【D】：容性增强题目：8、在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（B）。
【A】：12A【B】：0A【C】：4A【D】：8A二、判断题（每小题5分，共40分）题目：9、电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。
江苏开放大学形成性考核作业学号20姓名李新松课程代码110033课程名称电工电子技术（专）评阅教师第三次任务共四次任务一、填空题（每小题3分，共30分）（1）稳压管是特殊二极管，它工作在反向击穿状态。
（2）三极管的电流放大作用是用较小的基极电流操纵较大的集电极电流。
（3）当温度升高后，半导体三极管的β将变大，穿透电流I CEO变大，U BE变小。
（4）负反馈放大电路可分为四种组态，别离是串联电压负反馈、并联电压负反馈、联电流负反馈和并联电流负反馈。
（5）直接耦合放大电路存在的要紧问题是零点漂移，产生的要紧缘故温度，解决的有效方式是采纳差动放大电路。
（6）运算放大器是一个高放大倍数的直接耦合放大器，它的电压放大倍数大，输入电阻大，输出电阻小，抑制零漂能力强。
（7）集成运算放大器一样有输入级、中间级、输出级、和偏置电路等组成。
（8）运算放大器的运用可分为线性应用和非线性应用；信号运算属于运算放大器的线性应用，比较器属于运算放大器的非线性应用。
（9）将电网提供的交流电压转换为稳固的直流电压，一样需要变压、整流、滤波、稳压四个部份电路来实现。
（10）滤波电路通常由电容和电感元件组成。
二、判定题（每小题3分，共30分）（1）若反馈信号使净输入信号增强，则为正反馈。
（√）（2）为了增加输入电阻，应采纳电压负反馈。
（×）（3）直流负反馈是指只存在于直接耦合放大电路中的负反馈。
（×）（4）射极输出器既能放大电压，也能放大电流。
（×）（5）运算放大器既能放大交流信号，又能放大直流信号。
（√）（6）选择整流二极管要紧考虑两个参数：反向击穿电压和正向平均电流。
（√）（7）单相桥式整流电路中，由于有四个二极管，因此流过每一个二极管的平均电流等于输出平均电流I O的四分之一。
（×）（8）由于整流滤波电路的输出电压中仍存在交流分量，因此需要加稳压电路。
（×）（9）硅稳压管稳压电路是依托稳压管击穿时两头电压维持稳固来实现稳压的。

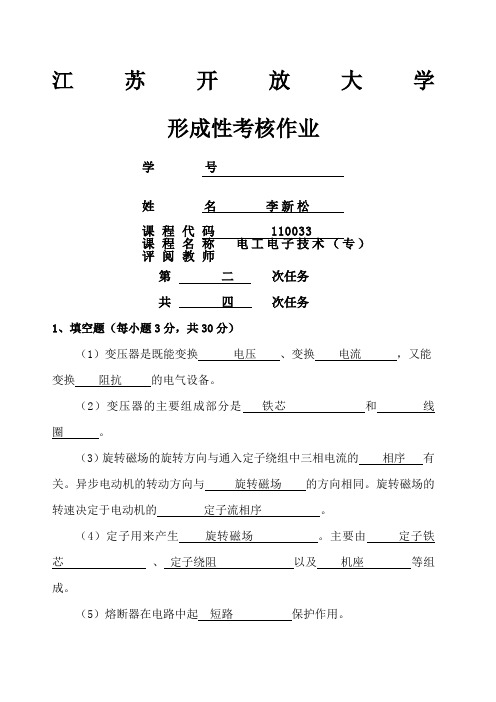

江苏开放大学形成性考核作业学号姓名李新松课程代码 110033课程名称电工电子技术（专）评阅教师第二次任务共四次任务1、填空题（每小题3分，共30分）（1）变压器是既能变换电压、变换电流，又能变换阻抗的电气设备。
（2）变压器的主要组成部分是铁芯和线圈。
（3）旋转磁场的旋转方向与通入定子绕组中三相电流的相序有关。
异步电动机的转动方向与旋转磁场的方向相同。
旋转磁场的转速决定于电动机的定子流相序。
（4）定子用来产生旋转磁场。
主要由定子铁芯、定子绕阻以及机座等组成。
（5）熔断器在电路中起短路保护作用。
（6）接触器主要电子系统、触点系统、和灭弧系统组成。
（7）热继电器主要用于电动机的过载、断相、三相电流不平衡运行的保护及其他电气设备发热状态的控制。
（8）按钮通常用作短时接通或断开小电流控制电路的开关。
（9）三相异步电动机（鼠笼式）的启动方法有直接和降压两种。
（10）异步电动机的调速可以用改变极对数、电源频率和改变转差率三种方法来实现。
2、判断下列说法的正确与错误（每小题3分，共30分）（1）变压器从空载到满载，铁心中的工作主磁通基本不变。
（√）（2）防磁手表的外壳是用铁磁性材料制作的。
（√）（3）变压器是只能变换交流电，不能变换直流电。
（√）（4）电压互感器使用时二次绕组可以接地也可以不接地。
（×）（5）电动机的转速与磁极对数有关，磁极对数越多转速越高。
（×）（6）三相异步机在空载下启动，启动电流小，在满载下启动，启动电流大。
（√）（7）保护接地是将电气设备不带电的金属外壳用导线通过独立的接地装置接地。
（√）（8）不能选熔断电流很大的熔丝来保护小电流电路。
（√）（9）32V是我国规定的一个安全电压等级。
（×）（10）按钮常用作接通或断开电路的开关。
×3、单项选择题（每小题4分，共40分）（1）变压器从空载到满载，铁心中的工作主磁通将（ C ）。
A、增大；B、减小；C、基本不变。
国家开放大学一网一平台电大《电工电子技术》形考任务3网考题库及答案一、选择题（每小题5分，共40分）1单相桥式整流电路输出的脉动电压平均值UO（Av）与输入交流电压的有效值U2之比近似为（）。
A.0.9B. 1C. 1.2D. 1.42.稳压二极管是利用其工作在伏安特性的（）状态，电压变化极小的特性，使两端电压得以稳定。
Λ.正向导通B.反向截止C.反向击穿D.正向或反向3.三极管放大电路中，直流通路主要用来确定电路的OcA.放大倍数B.输出电压C.静态工作点D,波形失真4.有一只用三极管构成的放大器，测得管子的三个极对地电压为下表所示，则管脚3为O0管脚123电压U672A.集电极B.发射极C.基极D.不确定5.射极输出器的输出电阻小，说明该电路OoA.带负载能力强B.带负载能力差C.减轻后级负荷D.没有影响6.为使集成运放工作在线性区，电路中应引入（）oA.负反馈B.正反馈C.电流反馈D.电压反馈7.即要使放大电路具有稳定输出电流的作用，又要降低其输入电阻，应采用下列O的反馈形式。
A.电流串联负反馈8.电压并联负反馈C.电流并联负反馈8.串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压（）。
A.较高B.较低C.可调D.固定二、判断题（每小题5分，共30分）9.PN结反向偏置时，外加电压形成的外电场的方向和PN结内电场方向相反，相当于削弱了内电场。
A对B.错10.由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。
A.对B.错11.甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
A.对B.错12.当电路引入深度负反馈时，放大倍数Af可以认为与原放大倍数A无关，它取决于反馈回路的反馈系数F的大小。
A对B.错13.集成运放的偏置电路主要为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。
江苏开放大学形成性考核作业学号2015030000098姓名李新松课程代码110033课程名称电工电子技术（专）评阅教师第一次任务共四次任务一、填空题（每小题3分，共30分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、通常我们把负载上的电压、电流方向称作关联方向。
3、理想电压源输出的电压值恒定，输出的电流由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
4、以客观存在的支路电流为未知量，直接应用KCL 定律和KVL 定律求解电路的方法，称为支路电流法。
5、正弦交流电的三要素是指正弦量的最大值、角频率和初相。
6、反映正弦交流电振荡幅度的量是它的最大值；反映正弦量随时间变化快慢程度的量是它的频率；确定正弦量计时始位置的是它的初相。
7、两个同频率正弦量之间的相位之差称为相位差，不同频率的正弦量之间不存在相位差的概念。
8、电阻元件上的电压、电流在相位上是相同关系；电感元件上的电压、电流相位存在正交关系，且电压超前电流；电容元件上的电压、电流相位存在正交关系，且电压滞后电流。
9、相量分析法，就是把正弦交流电路用相量模型来表示，其中正弦量用相量代替，R、L、C电路参数用对应的复阻抗表示，则直流电阻性电路中所有的公式定律均适用于对相量模型的分析，只是计算形式以复数运算代替了代数运算。
10、火线与火线之间的电压称为线电压，火线与零线之间的电压称为相电压。
电源Y接时，数量上U l 1.732 U p。
二、判断下列说法的正确与错误（每小题3分，共30分）1、电压和电流计算结果得负值，说明它们的参考方向假设反了。
（√）2、两个电路等效，即它们无论其内部还是外部都相同。
（×）3、负载上获得最大功率时，说明电源的利用率达到了最大。
（×）4、叠加定理只适合于直流电路的分析。
（×）5、电阻元件上只消耗有功功率，不产生无功功率。
（√）6、从电压、电流瞬时值关系式来看，电感元件属于动态元件。
江苏开放大学形成性考核作业学号 20姓名李新松课程代码 110033课程名称电工电子技术（专）评阅教师第四次任务共四次任务1、填空题（每小题7分，共70分）（1） 仅当全部输入均为1时，输出才为0，否则输出为1，这种逻辑关系称为 与非 ；仅当全部输入均为0时，输出才为1，否则输出为0，这种逻辑关系称为 或非 逻辑；在双输入变量情况下，若两输入相异时输出为1，两输入相同时输出为0，则这种逻辑关系称为异或 逻辑。
（2） 完成下列逻辑代数的常用基本定律：=+B A AB A ，=++BC C A AB AB AC + 。
（3） 触发器按结构分类有 基本触发器 、同步触发器 、 边沿触发器 ；按逻辑功能分类有 RS 触发器 、D 触发器 、JK 触发器 等。
（4）基本RS 触发器约束条件为 1R S += ，它表示不允许d R 、d S 同时为 0 。
若触发器原态为0，当d R ＝d S ＝1时，则触发器输出端Q 为 不变 ；当D R ＝1、D S ＝0时，触发器状态为 1 ；当d R ＝0、d S ＝1时，触发器状态为 0 ；当d R ＝d S ＝0时，触发器状态为 不定 。
（5） 同步RS 触发器，特征方程为 1n n Q S RQ +=+0RS =(约束条件) 。
当cp ＝0，R ＝0、S ＝1时触发器状态 不变 ；当cp ＝1，R ＝0、S ＝1时触发器状态为 1 。
（6） 边沿JK 触发器，特征方程为 1n n n Q J QK Q +=⋅+⋅ 。
若使触发器1n n Q Q +=，则D R 应为 高 电平；D S 为 高 电平；J 应为 1 ；K 为1 。
（7） 时序逻辑电路的特点是其任意时刻的输出不仅取决于该时刻 输入逻辑变量 的状态，而且还与 电路原来的状态 有关。
（8） 组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于 同步 计数器。
（9） 寄存器是用于 存储数据或代码 的时序逻辑电路，移位寄存器除具有基本寄存器的功能外，还有 移位 功能。
电工电子技术形成性考核册参考答案电工电子技术作业3一、选择题1、三极管处于放大状态时，其集电结为（ B ）状态。
A.正向偏置B.反向偏置C.反向击穿D.均有可能2、三极管放大电路中，直流通路主要用来确定电路（ C ）的。
A.放大倍数B.输出电压C. 静态工作点D. 波形失真3、射极输出器的输出电阻小，说明该电路（ A ）。
A.带负载能力强B.带负载能力差C.减轻后级负荷D.没有影响4、为使集成运放工作在线性区，电路中应引入（ A ）。
A.负反馈B.正反馈C.电流反馈D. 电压反馈二、判断题1、稳压二极管的反向击穿特性曲线很陡，说明它的动态电阻r z越小，它的稳压性能越好。
（√）2、甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
（√）3、集成运放的偏置电路为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。
（√）4、方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。
（√）三、简答题1、稳压二极管是如何起到稳压作用的答：稳压二极管有一个相对普通二极管较低的反向击穿电压。
在特性曲线上，其反向击穿特性曲线很陡，击穿后在安全的工作电流范围内，能够保证电压变化很小。
串接了限流电阻后，能够使稳压二极管很稳定地工作在指定的反向击穿区，只要输出电压取自稳压二极管两端，在输入电压不稳定的情况下稳压二极管便可起到稳定输出电压的作用。
2、什么是三极管放大电路的饱和失真和截止失真如何避免答：当输入交流信号较大，因静态工作点设置过高，信号正半周使器件进入饱和区而造成的波形失真，称为饱和失真；反之因静态工作点设置过低，信号负半周使器件进入截止区而造成的波形失真，称为截止失真。
这两种失真都是因为器件的非线性特性造成的，所以统称为非线性失真。
为了避免出现饱和失真和截止失真，可以调节电阻RB 、RC或电源UCC，使静态工作点沿负载线移动或改变负载线的斜率，而使静态工作点移到合适的位置。
图1-1 图1-2 图1-3图1-43319.（a）谐振频率f的计算公式为（）正确答案是：形考2一、选择题（每小题5分，共40分）1.（）是一种利用电磁感应原理进行交流电压变换的器件。
选择一项：正确答案是：变压器2.图1所示变压器，原方N1=300匝，副方N2=100匝，R=8Ω，则从原方看入的电阻Ri是（）。
图2-1正确答案是：72Ω3.变压器初级绕组的输入功率（）次级绕组的输出功率。
C. 大于异步电动机的定子铁心采用（B. 硅钢片）叠成？5.一台4极三相异步电动机定子磁场的同步转速是（）r/min。
A. 15006.异步电机s>1，说明异步电机工作在（）。
D. 电磁制动状态7.一台异步电动机接在恒压恒频的电源上运行，给电机加上负载后，电机的转速将（）；转差率将（）。
正确答案是：下降，变大8.异步电动机因过载导致工作电流增大时切断电源的继电器是（）。
选择一项：正确答案是：热继电器二、判断题9.自耦变压器具有结构简单、体积小、节约材料、效率高的优点，能够作为安全变压器使用。
（错）10.对于小型异步电动机，由于产生热量比较少，散热比较容易，因此不需要径向通风沟。
（√）11步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。
（×）12.时间继电器是利用电磁或机械等原理实现触点延时接通或断开的自动控制电器。
（√）13.异步电动机转子的转速可以大于或等于旋转磁场的转速。
（×）14.三相异步电动机的三个单相绕组中三相对称正弦交流电的幅值相等，相位互差150°。
（×）异步电动机的负载转矩可能大于额定转矩。
（√）16.绕线型感应电动机转子串电阻可以增大起动转矩；笼型感应电动机定子串电阻亦可以增大起动转矩。
（×）三、综合题250欧姆，通过一个变压比可调的变压器接负载RL=2.5Ω。
答题历史17.（a）要使负载获得最大功率，变压器初级的等效电阻应（ C. 等于）信号源内阻；b）变压器的变压比应该是（ C. 10 ）。
19.已知三相异步电动机的额定功率为10kW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流IN=18A，起动能力系数为1.5，过载系数为2.2。
（a）电动机的功率因数cosφ约为（0.89）20.（b）启动转矩Tqd和最大转矩Tmax分别为（）N.m正确答案是：146,214形考31.单相桥式整流电路输出的脉动电压平均值UO(AV)与输入交流电压的有效值U2之比近似为（ 0.9 ）。
2.稳压二极管是利用其工作在伏安特性的（反向击穿）状态，电压变化极小的特性，使两端电压得以稳定。
3.三极管放大电路中，直流通路主要用来确定电路的（静态工作点）。
4.有一只用三极管构成的放大器，测得管子的三个极对地电压为下表所示，则管脚3为（）。
B. 发射极5.射极输出器的输出电阻小，说明该电路（带负载能力强）。
6.为使集成运放工作在线性区，电路中应引入（ A. 负反馈）。
7.即要使放大电路具有稳定输出电流的作用，又要降低其输入电阻，应采用下列（）的反馈形式。
选择一项：B. 电流并联负反馈8.串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压(可调)。
二、判断题（每小题5分，共30分）9.PN结反向偏置时，外加电压形成的外电场的方向和PN结内电场方向相反，相当于削弱了内电场。
（×）10.由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。
（×）11.甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
（×）12.当电路引入深度负反馈时，放大倍数Af可以认为与原放大倍数A无关，它取决于反馈回路的反馈系数F的大小。
（对）13.集成运放的偏置电路主要为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。
（×）14.方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。
（对三、综合题基本共射放大电路如图3-1所示，已知：UCC＝6.7V，Rb=300kW，Rc=2kW，RL=3kW，三极管的β=100，rbb, =300W，UBE=0.7V，C1和C2容量足够大。
图3-1静态工作点IBQ、ICQ、UCEQ分别为（）；正确答案是：20μA、2mA、2.7V16.电压放大倍数Au近似等于( )。
正确答案是：-94图3-2所示为两级运放电路，已知R1=RF1=10kW,R2=R3=RF2=20kW，uI1=1V和uI2=0.5V，计算电路输出电压uO。
说明该电路能够实现何种功能。
图3-21）电路输出电压uO与输入电压的关系式是（）；选择一项：A.B.C.D.反馈正确答案是：18.该电路能够实现（）功能。
B. 减法图3-3所示串联型直流稳压电路中，已知：稳压管的稳压值UZ＝6V，电阻R1=100Ω，R2=200Ω，RW=300Ω，调整管饱和压降为2V。
（1）电路输出电压最大值的计算式是（）；正确答案是：（2）稳压电路输入电压UI应大于（）。
20V形考4一、选择题（每小题5分，共40分）答题历史题目1正确获得5.00分中的5.00分题干数字电路内部电路器件一般处于（）状态。
选择一项：A. 截止B. 放大C. 开关D. 饱和反馈正确答案是：开关评论写评语或修改得分答题历史题目2正确获得5.00分中的5.00分题干比较下列数值，最大数是（）。
选择一项：A. （157）16B. （379）10C. （100110011）2D. （316）8反馈正确答案是：（316）8评论写评语或修改得分答题历史题目3正确获得5.00分中的5.00分题干逻辑函数表示方法中，（）具有唯一性。
选择一项：A. 真值表B. 卡诺图C. 表达式D. 逻辑图反馈正确答案是：真值表评论写评语或修改得分答题历史题目4正确获得5.00分中的5.00分题干在时钟脉冲作用下，（）只具有置位、复位、保持三种功能。
选择一项：A. D触发器B. JK触发器C. RS触发器D. T触发器反馈正确答案是：RS触发器评论写评语或修改得分题目5正确获得5.00分中的5.00分题干下列器件中，（）属于组合逻辑电路。
选择一项：A. 译码器和寄存器B. 计数器和定时器C. 编码器和数据选择器D. 加法器和计数器反馈正确答案是：编码器和数据选择器评论写评语或修改得分答题历史题目6正确获得5.00分中的5.00分题干某二进制计数器的计数长度为16，利用置数功能，可将其设置成长度（）的其他进制计数器。
A. 任意B. 等于16C. 大于16D. 小于16反馈正确答案是：小于16评论写评语或修改得分答题历史题目7正确获得5.00分中的5.00分题干（）能用于脉冲整形的电路。
选择一项：A. 施密特触发器B. 编码器C. 单稳态触发器D. 多谐振荡器反馈正确答案是：施密特触发器评论写评语或修改得分答题历史题目8正确获得5.00分中的5.00分题干D/A转换器，其分辨率数值（），分辨能力（），而且分辨率与满刻度输出电压（）。
选择一项：A. 越小，越高，无关B. 越小，越低，有关C. 越小，越低，无关D. 越大，越高，有关反馈正确答案是：越大，越高，有关评论写评语或修改得分答题历史信息文本二、判断题（每小题5分，共40分）答题历史题目9正确获得5.00分中的5.00分题干数字电路中某器件管脚的高、低电位，只能与逻辑代数中的逻辑变量值1、0相对应。
选择一项：对错反馈恭喜你，答对啦！正确的答案是“错”。
评论写评语或修改得分答题历史题目10正确获得5.00分中的5.00分题干如图4-1（a）、（b）所示电路符号分别是与门和或门。
（a）（b）图4-1选择一项：对错反馈恭喜你，答对啦！正确的答案是“对”。
评论写评语或修改得分答题历史题目11正确获得5.00分中的5.00分题干在门电路器件中，“74”指该器件为TTL电路类型、“40” 指该器件为CMOS电路类型。
选择一项：对错反馈恭喜你，答对啦！正确的答案是“对”。
评论写评语或修改得分答题历史题目12正确获得5.00分中的5.00分题干组合逻辑电路中一定包含门电路和触发器。
选择一项：对错反馈恭喜你，答对啦！正确的答案是“错”。
评论写评语或修改得分答题历史题目13正确获得5.00分中的5.00分题干时序电路工作特点是：任意时刻的输出状态，不仅取决于当前输入，而且与前一时刻的电路状态有关。
选择一项：对错反馈恭喜你，答对啦！正确的答案是“对”。
评论写评语或修改得分答题历史题目14正确获得5.00分中的5.00分题干同步时序逻辑电路中各触发器的时钟脉冲CP不一定相同。
选择一项：对错反馈恭喜你，答对啦！正确的答案是“错”。
评论写评语或修改得分答题历史题目15正确获得5.00分中的5.00分题干555定时器常用于模拟与数字混合使用的场合，其应用范围是对波形进行整形。
选择一项：对错反馈恭喜你，答对啦！正确的答案是“错”。
评论写评语或修改得分答题历史题目16正确获得5.00分中的5.00分题干逐次比较型A/D转换器工作时须外加转换时钟。
选择一项：对错反馈恭喜你，答对啦！正确的答案是“对”。
评论写评语或修改得分答题历史信息文本三、综合题（每小题10分，共20分）答题历史信息文本分析如图4-1所示组合逻辑电路的功能。
图4-1答题历史题目17正确获得5.00分中的5.00分题干（1）F1、F2与A、B的逻辑关系是（）；选择一项：A. ,B. ,C. ,D. ,反馈正确答案是：,评论写评语或修改得分答题历史题目18正确获得5.00分中的5.00分题干（2）该电路具有( )的逻辑功能。
选择一项：A. 与非B. 异或C. 同或D. 与或反馈正确答案是：与或评论写评语或修改得分答题历史信息文本在电路仿真软件中，可搭接如图4-2所示的由中规模计数器74161构成的计数器电路。
设计数器的初态为0，即QDQCQBQA=0000。
图4-2答题历史题目19正确获得5.00分中的5.00分题干（1）该计数器的状态图为（）；选择一项：A.B.C.D.反馈正确答案是：评论写评语或修改得分答题历史题目20正确获得5.00分中的5.00分题干（2）该计数器的计数长度是（）。
选择一项：A. 13B. 4C. 7D. 10反馈正确答案是：7。
