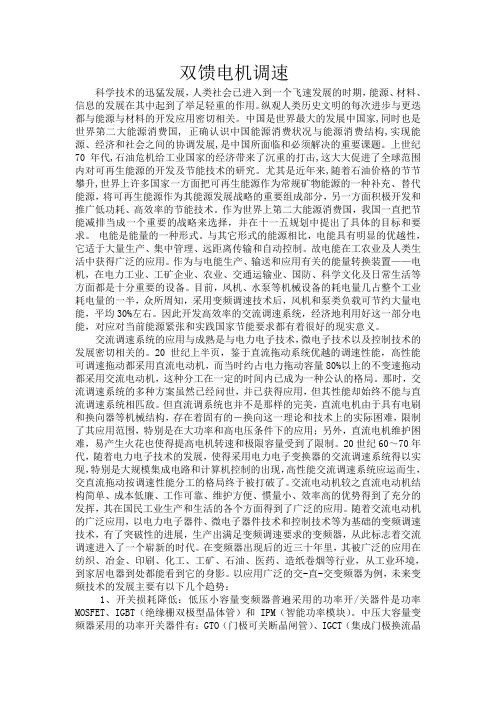

双馈电机调速科学技术的迅猛发展，人类社会已进入到一个飞速发展的时期，能源、材料、信息的发展在其中起到了举足轻重的作用。
纵观人类历史文明的每次进步与更迭都与能源与材料的开发应用密切相关。
中国是世界最大的发展中国家,同时也是世界第二大能源消费国, 正确认识中国能源消费状况与能源消费结构,实现能源、经济和社会之间的协调发展,是中国所面临和必须解决的重要课题。
上世纪70年代,石油危机给工业国家的经济带来了沉重的打击,这大大促进了全球范围内对可再生能源的开发及节能技术的研究。
尤其是近年来,随着石油价格的节节攀升,世界上许多国家一方面把可再生能源作为常规矿物能源的一种补充、替代能源，将可再生能源作为其能源发展战略的重要组成部分，另一方面积极开发和推广低功耗、高效率的节能技术。
作为世界上第二大能源消费国，我国一直把节能减排当成一个重要的战略来选择，并在十一五规划中提出了具体的目标和要求。
电能是能量的一种形式。
与其它形式的能源相比，电能具有明显的优越性，它适于大量生产、集中管理、远距离传输和自动控制。
故电能在工农业及人类生活中获得广泛的应用。
作为与电能生产、输送和应用有关的能量转换装置——电机，在电力工业、工矿企业、农业、交通运输业、国防、科学文化及日常生活等方面都是十分重要的设备。
目前，风机、水泵等机械设备的耗电量几占整个工业耗电量的一半，众所周知，采用变频调速技术后，风机和泵类负载可节约大量电能，平均30%左右。
因此开发高效率的交流调速系统，经济地利用好这一部分电能，对应对当前能源紧张和实践国家节能要求都有着很好的现实意义。
交流调速系统的应用与成熟是与电力电子技术，微电子技术以及控制技术的发展密切相关的。
20世纪上半页，鉴于直流拖动系统优越的调速性能，高性能可调速拖动都采用直流电动机，而当时约占电力拖动容量80%以上的不变速拖动都采用交流电动机，这种分工在一定的时间内已成为一种公认的格局。
那时，交流调速系统的多种方案虽然已经问世，并已获得应用，但其性能却始终不能与直流调速系统相匹敌。
2012~2013年（本）1、平波电抗器的大小是如何选择的？答：一般按低速轻载时保证电流连续的条件来选择，通常首先给定最小电流I（以A为单位），再利用它计算所需的总电感（以mH为单位）。
减去电枢电感，即得平波电抗应有的电感值。
2、转速负反馈单闭环有静差调速系统中，电枢电阻、转速反馈系数，这些参数变化时系统是否有调节作用？为什么？答：在电压负反馈单闭环有静差调速系统中，当放大器的放大系数Kp发生变化时系统有调节作用再通过反馈控制作用，因为他们的变化最终会影响到转速，减小它们对稳态转速的影响。
当电动机励磁电流、电枢电阻Ra发生变化时仍然和开环系统一样，因为电枢电阻处于反馈环外。
当供电电网电压发生变化时系统有调节作用。
因为电网电压是系统的给定反馈控制系统完全服从给定。
当电压反馈系数γ发生变化时，它不能得到反馈控制系统的抑制，反而会增大被调量的误差。
反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。
(无调节作用。
因为反馈控制系统所能抑制的只是被反馈包围的前向通道上的扰动。
)3、对于经常正、反运行的调速系统，理想的起动过渡过程应什么样?答：始终保持电流（电磁转矩）为允许的最大值，使调速系统以最大的加（减）速度运行。
当到达稳态转速时，最好使电流立即降下来，使电磁转矩与负载转矩相平衡，从而迅速转入稳态运行。
（起动电流呈矩形波，转速按线性增长）4、什么是软起动器？答：当电压降低时，起动电流将随电压成正比地降低，从而可以避开起动电流冲击的高峰。
起动转矩与电压的平方成正比，起动转矩的减小将比起动电流的降低更多，降压起动时又会出现起动转矩不够的问题。
降压起动只适用于中、大容量电动机空载（或轻载）起动的场合。
5、对于通用变频器，所谓的“通用”有什么含义？答：一是可以和通用的笼型异步电动机配套使用；二是具有多种可供选择的功能，适用于各种不同性质的负载。
6、什么是正弦脉宽调制技术？答：由它们的交点确定逆变器开关器件的通断时刻，从而获得幅值相等、宽度按正弦规律变化的脉冲序列，这种调制方法称作正弦波脉宽调制7、比例积分控制中比例和积分部分各有什么特点？答：比例部分能迅速响应控制作用，积分部分则最终消除稳态偏差。
异步电机双馈调速工作原理首先，异步电机双馈调速的基本工作原理是通过降低转子电压的频率来调整转子的转速。
根据电机的转子电压等于输入电压减去转子电流的电压降，通过降低转子电压的频率，可以实现转子转速的调整。
具体来说，通过改变额外绕组的电压和频率，调整电机的转子电压和转速。
当降低转子电压的频率时，转子电流的幅值减小，转子电力降低，转子的转速也随之降低。
反之，当增加转子电压的频率时，转子电流的幅值增加，转子电力增加，转子的转速也随之增加。
其次，异步电机双馈调速还包括电流均分控制。
电流均分控制是指通过调整额外绕组的电压和频率，使额外绕组的电流分布均匀，使得转子的各个绕组受到的转矩相等。
通常情况下，额外绕组的电流分布不均匀，可能导致转子产生额定转矩以下的转矩。
电流均分控制可以通过调整额外绕组的电压和频率，使得额外绕组的电流分布均匀，从而实现转矩均分，提高电机的工作效率。
最后，异步电机双馈调速还涉及到转矩控制。
转矩控制是指在转速调整的同时，实现对电机输出转矩的控制。
通过改变额外绕组的电压和频率，可以调整转子的电磁转矩大小。
一般来说，转子电压越大，额外绕组电压越大，电磁转矩也越大。
通过控制额外绕组的电压和频率，可以实现对电机输出转矩的控制，使电机能够适应不同负载条件下的需要。
需要注意的是，异步电机双馈调速需要额外安装绕组和调速装置，相比于普通的异步电机，成本和复杂度都会有相应的增加。
但由于其实现了转速和转矩的调控，使得电机能够适应不同负载条件和工作需求，广泛应用于风力发电、轨道交通等领域，成为现代工业中常见的调速技术之一综上所述，异步电机双馈调速的工作原理包括转子电压降频调整、电流均分控制和转矩控制三个方面。
通过调整额外绕组的电压和频率，可以实现电机的转速和转矩的调节，从而适应不同工况和需求。
这项技术的应用在现代工业中具有重要的意义，可以提高电机的工作效率和稳定性，减少能源的消耗。
一.双馈调速原理双馈调速理论是从串级调速理论发展而来，针对串级调速系统不能实现能量的双向流动和功率因素低的缺点进行了改进。
两者所使用的原理是相同的，即利用在电机转子上附加电势实现电机的速度调节。
只不过串级调速系统只能实现与电机感应电势反方向的附加电势，而双馈调速系统要实现附加电势的频率、幅值、相位的完全控制。
1. 1附加电势的种类根据异步电动机的特性，从转予电流表达式：厶=(sE初土 S)/｛尸；+(此2)' j可以看出，在转子电流，，基本不变的情况下，改变转子侧外加电压玑，可以改变转差率s。
这就是为什么附加电势能够调节电机转速的原因，因此对电机转速的控制问题就变成了对外加电压u，的控制问题。
异步电动机的外加电压矢量u,有三种典型方向可以使用(1) 与转子感应电势同相(2) 与转子感应电势反相(3超前转子感应电势姬，90度其中，与转子感应电势同相和反相的外加电压U2的作用是使电机转速升高和降低，超前转子感应电势90度的外加电压U2的作用是改善电机定子侧功率因数。
在实际控制时，外加电压的相位可以是以上两种典型方向的矢量合成，但必须保证外加电压与转子感应电势频率相同。
下面用图示的方法说明各种附加电势对系统的影响：⑴异步电动机正常运行时的矢量关系如图1. 1(a)所示。
其中忽略异步电动机的定子阻抗后有~ -=-s电机定子电流+电机定子、转子的功率因数角分别为a , B。
(2)附加电势与转U2与转子感应电势。
同相时的矢量关系如图1.1(b)所示。
由于电网电压没有变化，迫使电机转子合成电势的折算值保持不变，即满足s U2+ 随着附加电势折算值u;的增大，系统新的转差率S会随之减小，即电机转速升高。
当附加电势折算值增大到大于系统原有s时，会使系统新的转差率S'变负，即电机转速超过同步转速。
此时的矢量关系如图1-1(d)所示。
(3) 附加电势U2与转子感应电势。
反相时的矢量关系如图1 —1(c)所示，其分析方法同上。
西安交通大学22春“电气工程及其自动化”《电力拖动自动控制系统》期末考试高频考点版（带答案）一.综合考核(共50题)1.通过坐标系变换，可以找到与交流三相绕组等效的直流电动机模型。
()A.正确B.错误参考答案：A2.异步电动机变压变频调速时，采用()控制方式，可获得一线性机械特性。
A.U₁/f₁=常值B.Eg/f₁=常值C.Es/f₁=常值D.Er/f₁=常值参考答案：B3.下列不属于双闭环直流调速系统启动过程特点的是()A.饱和非线性控制B.转速超调C.准时间最优控制D.饱和线性控制参考答案：D4.逻辑无环流系统的缺点是()A.省去环流点抗器，没有附加的环流损耗B.节省变压器和晶闸管装置等设备的容量C.由于延时造成了电流换向死区参考答案：C5.直流电动机弱磁升速的前提条件是恒定电枢电压不变。
()A.正确B.错误参考答案：B6.在调速系统中，当电流截止负反馈参与系统调节作用时，说明调速系统主电路电流()。
A.过大B.正常C.过小D.不变参考答案：A7.采用比例积分调节器的闭环调速系统一定属于()。
A.无静差调速系统B.有静差调速系统C.双闭环调速系统D.交流调速系统参考答案：A8.调速范围是指电动机提供的最低转速与最高转速之比。
()A.正确B.错误参考答案：B9.无静差调速系统的PI调节器中P部份的作用是()。
A.消除稳态误差B.不能消除稳态误差也不能加快动态响应C.既消除稳态误差又加快动态响应参考答案：D10.绕线式异步电动机双馈调速，如原处于低同步电动运行，在转子侧加入与转子反电动势相位相同的反电动势，而负载为恒转矩负载，则()。
(注：n为电动机实际转速，ni为电动机同步转速)A.nB.nC.n>ni，输出功率高于输入功率D.n>ni，输出功率低于输入功率参考答案：C11.速度单闭环系统中，不能抑制()的扰动。
A.调节器放大倍数B.电网电压波动C.负载D.测速机励磁电流参考答案：D12.α=β配合控制有环流可逆调速系统的主回路采用反并联接线，除平波电抗器外，还需要()个环流电抗器A.2B.3C.4D.1参考答案：C13.采用比例积分调节器控制的电压负反馈调速系统，稳态运行时的速度是无静差的。
电力拖动自动控制系统复习题一、填空题1. 直流调速系统用的可控直流电源有: 旋转变流机组（G—M系统) 、静止可控整流器（V-M统）、直流斩波器和脉宽调制变换器(PWM）.2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调。
3。
交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种.4。
变频器从结构上看,可分为交交变频、交直交变频两类，从变频电源性质看，可分为电流型、电压型两类。
5。
相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程。
6。
异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。
7. 常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式.8. 调速系统的稳态性能指标包括调速范围和静差率.9. 反馈控制系统的作用是：抵抗扰动，服从给定.10。
VVVF控制是指逆变器输出电压和频率可变的控制11、转速、电流双闭环调速系统当中,两个调节器采用串级联接，其中转速反馈极性为负反馈、电流反馈极性为负反馈.12、直流斩波器的几种常用的控制方法:①T不变，变ton——脉冲宽度调制(PWM）;②ton不变,变T——脉冲频率调制（PFM）；③ton和T都可调，改变占空比—- 混合型。
13、转速、电流双闭环系统，采用PI调节器,稳态运行时,转速n取决于给定电压、ASR的输出量取决于负载电流。
14. 各种电力拖动自动控制系统都是通过控制电动机转速来工作的。
15。
V-M系统中,采用三相整流电路,为抑制电流脉动，可采用的主要措施是设置平波电抗器。
16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，通常采用电流截止负反馈。
17、在α＝β配合控制的直流可逆调速系统中，存在的是直流平均环流，可用串接环流电抗器抑制。
18、采用PI调节器的转速、电流双闭环系统启动时,转速调节器经历不饱和、饱和、退饱和三种状态。
二、选择题1。
17春西交《电力拖动自动控制系统》在线作业答案1.在转速、电流双闭环调速系统中，电动机允许的过载能力对电流Idm的设计影响最大。
2.在恒压频比控制的变频调速系统中，在基频以下变频调速时进行定子电压补偿，其目的是维持气隙磁通恒定。
3.异步电动机矢量控制系统的受定子电阻Rs参数影响最大。
4.异步电动机VVVF调速系统的机械特性最好的是恒转子磁通控制。
5.无静差调速系统的PI调节器中P部分的作用是加快动态响应。
6.α=β配合控制双闭环可逆直流调速系统制动过程主要阶段是它组逆变阶段。
7.在伯德图上，截止频率越高，则系统的快速性越好。
8.交流异步电动机采用调压调速，从高速变到低速，其转差功率全部以热能的形式消耗掉了。
9.在转速、电流双闭环调速系统带额定负载启动过程中，转速n达到峰值时，电枢电流值为Id=XXX。
10.绕线式异步电动机双馈调速，如原处于低同步电动运行，在转子侧加入与转子反电动势相位相同的反电动势，而负载为恒转矩负载，则n>n1，输出功率高于输入功率。
11.在三相桥式反并联可逆调速电路和三相零式反并联可逆调速电路中，为了限制环流，需要配置环流电抗器。
其中三相桥式反并联可逆调速电路需要配置4个环流电抗器，而三相零式反并联可逆调速电路需要配置2个环流电抗器。
因此，正确答案为D。
12.在逻辑控制无环流可逆系统中，不能作为逻辑控制环节输入信号的是转速给定信号。
因此，正确答案为C。
13.准PI调节器的目的是抑制运算放大器零点漂移。
因此，正确答案为C。
14.在α=β配合控制双闭环可逆直流调速系统制动过程中，本组逆变阶段的能量流向为平波电抗器到电网。
因此，正确答案为C。
15.与矢量控制相比，直接转矩控制的控制结构简单。
因此，正确答案为D。
16.在笼型异步电动机变压变频调速系统中基频以下调速，恒Er/w1控制方式控制性能最好。
因此，正确答案为C。
17.在带有比例调节器的单闭环直流调速系统中，如果转速的反馈值与给定值相等，则调节器的输出为零。
