接地装置安装作业指导书1适用范围、特点本作业指导书只适用于地铁变电所接地装置的安装。
2适用标准、规范及工艺要求2.1施工技术标准2.2工艺要求（1）干线接地扁钢沿墙敷设，距地面垂直高度约0.2m，距墙水平距离约0.02m，如设有离壁墙，扁钢通过L型卡子固定在地面上，非离壁墙段，扁钢通过S型卡子固定在侧墙上，相邻固定点间，水平段约1m，转弯处约0.3～0.5m。
干线接地扁钢表面均匀间隔刷涂黄绿条纹，条纹宽度约0.1m。
干线接地扁钢穿墙时，应加钢管保护。
（2）支线接地扁钢预埋于设备装修层内，一端连接设备基础预埋件，一端连接干线接地扁钢，连接方式为搭接焊。
（3）变电所接地母排固定在侧墙上，距地面垂直高度约0.3m，遵照86D563图集《接地装置安装》的要求进行，并符合《电气装置安装工程接地装置施工及验收规范》的规定。
（4）接地扁钢及其安装卡子热镀锌防腐，镀锌后表面光滑，锌层满足设计要求。
接地扁钢现场焊接时，焊接部位进行防腐处理，先涂一遍防锈漆，再涂两层富锌漆。
（5）所需安装、坚固及连接等螺栓具有防松功能（设有弹簧垫圈等），材质为不锈钢。
（6）接地电缆、接地线、接地扁钢截面面积符合设计及规范要求。
接地线及其连接牢固、可靠、安全、接触良好。
接地装置安装与相关工程的施工密切配合，隐蔽部分必须在覆盖前请监理工程师签认，同时作好中间检查及验收记录。
（7）设备基础预埋件接地：A、36kV GIS开关柜基础框架设两处接地。
B、钢轨电位限制装置和排流柜每面柜基础框架设接地两处。
Ｃ、每个动力变基础框架设两处接地。
Ｄ、每个整流变压器设两处接地。
Ｅ、低压盘的基础焊接成一体，设接地两处。
Ｆ、每处的接地扁钢与框架边均要牢固焊接。
Ｇ、设备连续布置时，基础预埋件应焊接成连续整体，整体框架两端各设置一处接地扁钢，扁钢与预埋件间应焊接牢固。
（8）设备框架接地：Ａ、交流电气设备盘柜的金属外壳接地是由其柜的接地母排上接的接地电缆引至变电所设备接地铜母排上，同时柜内接地母排贯通连接。
防雷及接地装置安装作业指导书防雷及接地装置的安装是确保建筑物和设备安全的重要环节。
在进行这项工作时，需要遵循一定的步骤和标准，以确保装置的有效性和可靠性。
下面，本文将提供防雷及接地装置安装作业的详细指导书。
一、施工前准备1. 确定施工地点：根据建筑物的规模、高度和用途等要素，确定防雷及接地装置的布设位置。
2. 编制施工计划：根据施工地点的情况，制定详细的施工计划，并进行合理的资源安排。
3. 准备材料和工具：根据设计要求，准备所需的材料和工具，包括导体、接地装置、接地网、导线、接地盒、接地母线等。
4. 安全防护：确保工作人员具备相关的安全技能和防护装备，如佩戴安全帽、防静电鞋、绝缘手套等。
二、接地装置安装步骤1. 准备工作：确定接地装置的布设位置，并对地表进行清理，确保装置安装的稳定性。
2. 安装导体：根据设计要求，在建筑物的外墙或屋顶上安装导体，导体的选材应符合规定要求，并采取适当的防腐措施。
3. 安装接地网：根据设计要求，在地表埋设接地网，接地网的布设要合理，确保导体与接地网的连接牢固可靠。
4. 安装导线：根据设计要求，将导线安装在建筑物的内部，确保导线与接地装置的连接牢固可靠。
5. 安装接地盒：根据设计要求，在建筑物的适当位置安装接地盒，接地盒的选材应符合规定要求，并采取适当的防腐措施。
6. 安装接地母线：将接地盒与建筑物的主接地母线连接，保证连接牢固可靠。
7. 安装避雷针：根据设计要求，安装避雷针，保持避雷针与导体之间的导电性能良好，以有效地引导雷电放电。
8. 检验连接：完成接地装置的安装后，对连接进行检验，确保各部分连接牢固可靠。
三、施工注意事项1. 施工质量：严格按照设计要求和相关标准进行施工，确保施工质量符合规范。
2. 施工环境：施工环境应干燥、无积水，并确保地表的导电性能良好。
3. 设备保护：在进行施工时，应注意保护建筑物和设备，避免损坏。
4. 安全防护：施工人员应随时佩戴安全帽和防静电鞋等防护装备，并确保施工现场的安全。

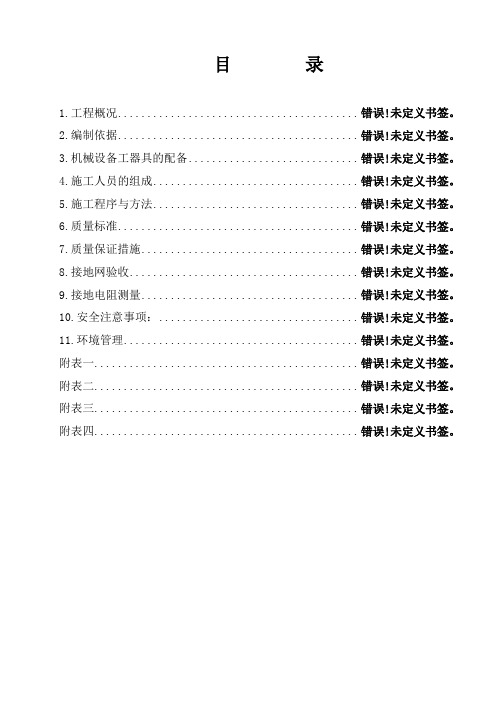

目录1.工程概况......................................... 错误!未定义书签。
2.编制依据......................................... 错误!未定义书签。
3.机械设备工器具的配备............................. 错误!未定义书签。
4.施工人员的组成................................... 错误!未定义书签。
5.施工程序与方法................................... 错误!未定义书签。
6.质量标准......................................... 错误!未定义书签。
7.质量保证措施..................................... 错误!未定义书签。
8.接地网验收....................................... 错误!未定义书签。
9.接地电阻测量..................................... 错误!未定义书签。
10.安全注意事项：.................................. 错误!未定义书签。
11.环境管理........................................ 错误!未定义书签。
附表一............................................. 错误!未定义书签。
附表二............................................. 错误!未定义书签。
附表三............................................. 错误!未定义书签。
附表四............................................. 错误!未定义书签。
1工程概况及工程量1.1工程概况本工程为新建工程，规划装机容量4×200MW，分二期建设。
一期工程建设两套S109E（2×200MW级）燃气-蒸汽联合循环供热机组，二期工程规划扩建2套同类机组。
华电国际天津武清燃气分布式能源站拟建于天津市武清开发区三期西区北部，本工程拟采用燃气-蒸汽联合循环机组实现冷热电三联供，配套建设冷热管网，向武清开发区及部分武清城区提供采暖、蒸汽、集中制冷和生活热水。
本工程厂址位于天津市武清开发区三期工程西区的北部，东南方向距武清城区约7.5km。
厂区北侧为高新道及龙凤新河，南邻七支渠和广源道，西邻宁平路，该路西侧为北欧绿色产业园用地，东侧为华电污水处理厂,东南侧为自来水厂和信义110kV变电站，污水处理厂东侧为新开路。
本现场主厂房内地下接地网、主厂房接地干线、A列外变压器场地的接地网的敷设均由天津电建电气专业公司负责安装敷设。
1.2工程量和工期1.2.1主厂房接地网工程量(其他地线安装工程量待图纸到后后补)1.2.2 施工工期本工程接地系统安装计划于2013年3月上旬开工，2013年12月底完成。
2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1 设计图纸齐全，且通过图纸会审。
3.1.2 作业指导书编制完，经审核批准。
3.1.3 设备检验、清点完好，材料齐全。
3.1.4 安装所用的工器具齐全且通过相关部门校验。
3.1.5 作业人员资质证件齐全。
经过安全教育。
3.1.6 技术交底、安全交底进行双签字。
3.2 参加作业人员配置、资格3.2.1项目部人员3.2.2施工人员3.3 施工作业工机具及安全器具统计3.4 设备及材料3.5 安全器具3.6其它施工机械已准备完毕。
4 作业程序、方法4.1 施工工序4.2 施工方法及要求4.2.1图纸审核本工程防雷接地系统由国核电力规划设计院设计，作业前应充分熟悉图纸，提前完成图纸会审。
4.2.2 对照图纸和实际，汇总所需材料，提前向甲方提出用料申请，对一些消耗性的材料提前作好预算。
接地工程作业指导书编制：审核：批准：新疆送变电工程公司2006年09月目录1．项目工程概况及工程量2．安全/环境3．项目进度表4．设备结构及工作原理5．安装前的措施要求及现场保管6．作业程序及操作方法7．工程交接验收标准依据的标准及技术文件1.1 《电气装置安装工程接地装置施工及验收规范》GB50169—92。
1.2 《电力建设安全工作规程》（变电所部分）DL5009—3—97。
1.3 《电力生产事故调查规程DL558—94》。
1.4 国家电力公司《电力建设安全健康与环境管理工作规定》。
1.5 设计图纸。
2 项目实施策划2.1 项目实施前应确认2.1.1 确认项目范围（区域、面积）。
2.1.2 确定项目实施日期、进度控制计划。
2.1.3 确定加工场地。
2.1.4 确定接地装置数量。
2.1.5 主网a) 接地极φ——x——m(镀锌)钢管——根、共——m；b) ——x——的（镀锌）扁铁，共——m。
2.1.6 分支线——x——的（镀锌）扁铁，共——m。
3 项目实施资源配置3.1 人力资源3.1.1 确定作业组织单位、人员职责。
3.1.2 过程操作应由经过培训的、持证的初级以上技术工人担任，其工作负责人应由技术人员或中级以上技术工人担任。
3.1.3 作业人员数量配置应保证该项目有效实施。
3.1.4 电、火焊工必须持证上岗。
3.2 技术资源3.2.1 项目质量计划（施工组织设计或作业方案）。
3.2.2 作业指导书。
3.2.3 作业技术交底a) 项目技术交底应在项目实施前3天进行；b) 项目技术交底应具有实施证据（技术交底记录）。
3.3 安全措施3.2.5.1 进入现场作业区的人员必须正确佩带安全帽，正确使用个人劳动防护用品。
3.2.5.2 对参加项目施工的作业人员，在作业前必须进行安全技术交底。
3.2.5.3 所使用的工器具，都应符合技术标准，并应在使用前进行外观检查，不合格者严禁使用。
3.2.5.4 由技术负责人或施工负责人填写安全工作票，安全负责人审查，队长签发。

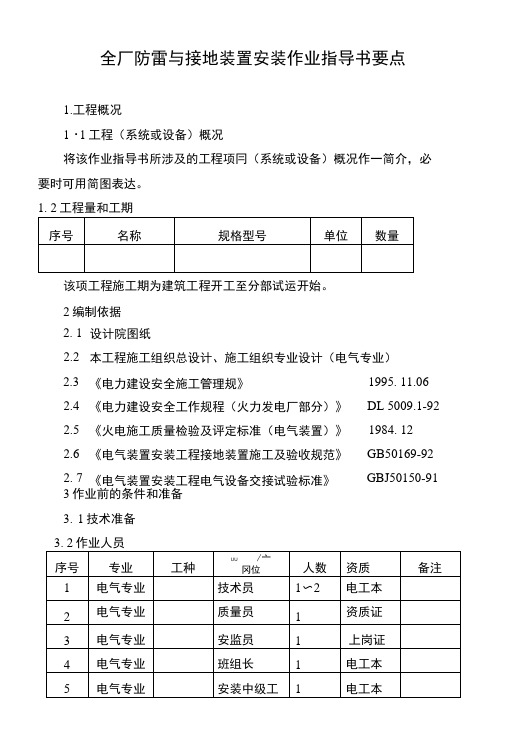

全厂防雷与接地装置安装作业指导书要点1.工程概况1・1工程（系统或设备）概况将该作业指导书所涉及的工程项冃（系统或设备）概况作一简介，必 要时可用简图表达。
该项工程施工期为建筑工程开工至分部试运开始。
2编制依据3作业前的条件和准备 3. 1技术准备2. 1 设计院图纸2.2 2.3 本工程施工组织总设计、施工组织专业设计（电气专业） 《电力建设安全施工管理规》1995. 11.06 2.4 《电力建设安全工作规程（火力发电厂部分）》 DL 5009.1-92 2.5 《火电施工质量检验及评定标准（电气装置）》 1984. 12 2.6 2. 7 《电气装置安装工程接地装置施工及验收规范》《电气装置安装工程电气设备交接试验标准》 GB50169-92 GBJ50150-91所有作业人员必须经过入厂三级安全教育及专业培训，熟悉现场，明确施工范围，质量员、安监员要持证上岗。
焊工需是合格的结构焊工，应持证上岗。
3. 4材料和设备3.6工序交接3.7其他4作业程序、方法和内容4.1作业程序的步骤流程户外防雷及接地装置施工完工户内接地装置施工完工4.2作业方法5作业过程中控制点的设置和质量通病及预防5.1质量通病及预防根据具体工程的质量总体目标分解该项目的质量分目标，并编写相应的保证措施。
质量事故、通病及预防：该项施工可能发生的问题有：接地装置埋设深度不够，分块施工时相互之间没有连接，防雷接地装置没有按图纸和规范施工，设备接地螺接不紧固。
5.1.1严格控制埋设深度，回填前耍经质检人员检查，并作隐蔽工程验收。
5.1.2分块施工时要做好施工记录，标出预留连接点，同时重点检查与已完部分的连接情况。
5.1.3严格按图纸规范施工，由于其他原因需要改动时做好记录，并经确认作隐蔽工程验收。
5. 1. 4电气设备接地应符合要求，容量、规格、方式方法等满足要求。
5. 2作业过程中控制点的设置（R记录确认点、W见证点、H停工待检点、S连续监视监护）5.3质量标准及要求首先要满足设计要求、厂家标准，应满足国家及部颁火电施工检验及评定标准的要求，还应满足合同规定、质量承诺和质量冃标的要求。
全厂防雷接地装置安装作业指导书目录1.施工概况 (4)2.依据的图纸、文件及标准 (4)3.作业准备和条件要求 (4)4.施工工序关键质量控制点 (5)5.作业程序内容 (5)6.作业检查验收应达到的质量技术标准 (8)7.安全措施 (10)8.环保要求 (11)9.附录 (11)发文范围：（共份）归档夹类：作业指导书(IE为网上查询)本版文件于2010年月日开始实施。
批准人：全厂防雷接地装置安装1. 施工概况棉兰工程项目（2×200MW）工程全厂接地防雷网采用240mm2的裸铜绞线作为主接地干线，屋内接地干线线采用40*3的裸铜排，桥架接地采用120 mm2的裸铜线，垂直接地极采用φ20的硬铜棒，每根长为2500mm，铜绞线之间的连接采用放热焊接的方式。
厂房设备接地采用在厂房周围安装一圈主接地铜排，所有需接地的设备从主接地铜排引接。
开关站、制氢站、油灌区域、变压器区域采用独立避雷针作防雷接地。
本工程的工作范围主要包括汽机房区域、升压站区域、锅炉房区域、循环水区域、A排外区域、脱硫区域、输煤区域、灰库区域以及附属厂房等区域的主接地网和设备接地及防雷接地。
2. 依据的图纸、文件及标准2.1. 棉兰工程项目（2×200MW）工程全厂防雷接地设计施工图、电气设备接地安装施工图；2.2. 《交流电气装置的接地》DL/T621-1997；2.3. 《电气装置安装工程接地装置施工及验收规范》GB0169-92；2.4. 《电力建设安全工作规程》DL5009.1-2002。
3. 作业准备和条件要求3.1. 施工条件要求和技术要求➢主接地网施工区域开挖必须符合要求；➢施工图纸必须完善并通过审核，相关的技术资料准备齐全；➢材料齐全并经过验收合格，需加工整理的部件准备齐全；➢施工人员经过技术培训考核合格，并通过安全考核合格。
施工专业人员数量满足施工要求；➢施工人员必须熟悉施工图纸、有关技术资料和施工现场情况，了解土建施工情况进度。
接地装置安装作业指导书一、接地装置施工工艺流程图二、各工序施工方法及1、施工准备（1）技术准备：参与施工的人员必须先熟悉接地装置安装有关图纸资料，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。
（2）人员准备：成立接地装置安装小组，每一小组由6人组成，技术员、质检员各1名，熟练技工4人，辅工若干。
（3）工器具准备：(4)施工现场清理：清理施工现场建筑杂物，平整好施工机械（打桩机）布置场地。
2、放样施工时，按设计图用皮尺放出接地网路线和接地体位置的石灰线，由于与电气安装交叉施工以及天气下雨等因素影响，石灰线保护较困难，因而放样一段及时开挖一段。
3、挖接地沟沿放样石灰线人工开挖0.7~0.8米深,0.5米宽的接地沟,垂直接地体处稍大一些。
沟底如有石块、碎砖、垃圾等应清除掉。
房屋周围接地沟开挖应与土建配合，尽量利用土建基础开挖，并在回填土前将接地装置敷设好，以节省工作量。
4、垂直接地体敷设接地沟开挖好后，应及时敷设垂直接地体和水平接地体，相隔时间过长会有土方倒塌，造成重复工作量。
垂直接地体人工用大锤打入地下，一人扶垂直接地体，另一人抡大锤打，接地体要扶正，大于一段后变不需人扶。
大锤的锤把要结实无劈裂，楔得牢固。
在土质坚硬的施工现场，人力打接地体很难，甚至难以进行，这时就要用钻机钻孔，再大于接地体，适当灌水使接地体与土壤密切接触。
5、水平接地体敷设垂直接地体打好以后，就可沿沟敷设水平接地体，水平接地体为扁钢时，要将其立放，这样其散流电阻较小。
扁钢与垂直接地体连接用焊接，垂直接地体为钢管时，先在钢管头部焊一个卡子，然后将扁钢与卡子两端焊接起来。
或者直接将扁钢弯成弧形与垂直接地体焊接，水平接地体的连接采用搭接焊，其焊接长度必须为扁钢宽度的二倍，至少三个棱边焊接。
为圆钢直径的六倍。
接地线过公路及其它可能使接地线遭受机械损伤之处，均应用钢管或角钢加以保护。
接地检查井内接地线的连接用螺栓连接，连接部分应镀锡。
目录1、适用范围2、组织分工3、工艺流程4、施工准备5、操作要求6、检测要求7、危险源分析及辨识8、引用标准9、附录1、适用范围本作业指导书适用于电气装置安装工程的接的装置安装作业。
2、组织分工2.1 工作负责人1人，技术员1人，质检员1人，安全员1人。
2.2接地装置的安装应配合建筑工程的施工，隐蔽部分在覆盖前必须会同有关部门做好中间检查工作。
3、工艺流程4、施工准备4.1本作业项目施工开始前，要组织施工人员认真学习施工图设计及本作业指导书,并进行技术交底。
4.2对所使用的接地材料规格要进行检查，其规格应与施工图设计相符，并符合如下要求。
4.2.1钢接地体和接线的最小规格：422低压电气设备地面上外露的铜和铝接的线的最小截面:4.3接地材料须按设计要求进行防腐处理4.4在使用焊接和切割设备前，须检查其完好程度，以保证正常的操作。
4.5操作中的安全技术措施，必须符合本作业指导书的要求和现行的有关安全技术标准。
5、操作要求5.1开挖5.1.1依照施工图设计进行定位、划线、开挖。
5.1.2在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置,必要时可采用外引式接地装置或改良土壤的措施。
5.2 接地装置敷设5.2.1 接地体顶面埋设深度应符合设计规定。
在设计未规定时，不宜小于0.6m。
角钢及钢管接地体应垂直配置。
5.2.2 垂直接地体主要用于避雷器、避雷针以及接地网边缘加强接的，垂直接地体的间距不宜小于其长度的两倍。
水平接地踢的间距应符合设计规定，在设计未规定时不宜小于5m。
5.2.3 接地线在与公路、铁路或管道等交叉及其他可能遭受损伤处，均应用管子或角钢等加以保护；接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位需采取防腐措施。
5.2.4 接地干线应在不同的两点及以上与接地网连接。
自然接地体需在不同的两点及以上与接地干线或地网相连。
5.2.5 单个电气装置的接地应以单独的接地线与接地干线相连，不得在一个接地线中串接几个需要接地的电气装置。
全厂防雷接地装置安装作业指导书1.工程概况全厂防雷接地装置安装包括屋外接地装置安装、屋内接地装置安装和避雷针接地装置安装。
2.编制依据2.1 设计院施工图纸2.2《电气装置安装工程接地装置施工及验收规范》GB50169—922.3《火电施工质量检验及评定标准》电气篇2.4《电力建设安全工作规程》DL5009·1——922.5《工程建设标准强制性条文》（电力工程部分）第三篇 GB 50169-19923.施工前的准备工作3.1 人员配备：电气安装4人、焊工1人3.2工、机具配备及其它材料：无齿锯1台、电焊机1台、电源线轴1副、台钻1台、冲击钻1把、长车1辆及大锤1把、墨斗盒1副、灰防锈漆10kg、沥青漆10kg、毛刷2把3.3 力能配备：氧气瓶、乙炔瓶各一套，施工现场设置电源箱一面3.4 组织专业技术人员进行图纸会审，确认所用材料的规格、数量以及施工工艺和方法。
3.5 按图纸上的数量准备所用的材料，并检查材料、材质符合国家现行技术标准的规定，并有合格证。
3.6 检查室外接地母线安装区域应无障碍物、杂物等并已允许土方开挖。
3.7室内接地母线安装前，墙面、地面抹灰及粉刷工作已完工，且照明充足。
4.施工工序4.1 室外接地母线安装施工工序：4.2 室内接地母线安装施工工序：5.施工方法和内容5.1 室外接地母线安装5.1.1接地极制作及安装接地极要严格按设计制作、加工：接地极下料用无齿锯，切割长度为2.5m 一根，斜口的切割长度为120mm,扁钢抱箍采用—60×6的热镀锌扁钢，切割长度为500mm，用割把加热弯制，焊接在加工好的钢管上，上边缘应距接地极顶部100mm。
接地极和抱箍搭接处要四面焊，焊接质量符合“验标”“焊接篇”的有关规定，去掉焊药后，做防腐处理，先刷一道防锈漆，再刷一道沥青漆。
接地极安装前，先用100×100×10的钢板和Φ32，长100 mm的焊管焊制几个帽子在安装接地极时使用，以防垂直接地极顶部劈裂和变形。
目录1．施工范围： (3)2．编制依据： (3)2.1施工图号： (3)2.2规范标准： (3)3．施工准备: (3)3.1技术准备： (3)3.2材料准备： (3)3.3施工机械、器具： (3)4．施工程序和方法: (3)4.1施工工艺流程图： (3)4.2施工工序方法： (4)5. 控制点： (7)6. 质量标准： (7)6.1工艺质量标准 (7)6.2施工记录： (9)7. 安全环境技术措施： (10)7.1一般规定： (10)7.2危险点、危险源 (11)8.工程建设强制性条文： (12)1．施工范围：本作业指导书适用于新疆东明塑胶有限公司2×100MW动力站一期工程全厂接地装置安装，主要施工范围包括：全厂主接地网接地装置安装、主厂房、开关站及网控室、输煤系统、电除尘、除灰系统、化水系统、循环水系统及其它附属车间室内接地装置安装、设备接地等。
2．编制依据：2.1 施工图号：吉林省电力勘测设计院图纸：22-FA04861S-D1001《全厂防雷接地》2.2规范标准：《电气装置安装工程质量检验及评定规程》DL/T5161-2002《电气装置安装工程接地装置施工及验收规范》GB50169-2006《中华人民共和国工程建设标准强制性条文》（电力工程部分）2006版《防止电力生产重大事故的二十五项重点要求》国家电网[2000]589号《电力建设安全工作规程》DL5009.1-2002《电力建设安全健康与环境管理工作规定》国家电网工[2003]168号3．施工准备:3.1技术准备：施工人员经过技术培训，使其掌握必要的施工技能，同时对人员进行组织分工。
设计院图纸、验评标准、规范、技术核定单、设计变更单及其它施工中的相关原始记录等资料齐全。
图纸会审结束，并有图纸会审记录，单位工程开工报告经过审批。
3.2材料准备：本工程主要用的接地材料为：镀锌扁钢-70×7、镀锌扁钢-40×4、镀锌角钢63X6、镀锌圆钢￠18、焊条、纳米碳防腐导电涂料、毛刷等。
各种材料及消耗性材料齐全，验收合格。
3.3施工机械、器具：交流电焊机、砂轮切割机、磨光机、电钻、拖拉机、冲击电锤、铁锹、大锤等。
4．施工程序和方法:4.1 施工工艺流程图：（见下页）4.24.2.1垂直接地极制作：用L63×6，L=2500mm热镀锌角钢制作垂直接地极，制作完要整体刷纳米碳防腐导电涂料。
角钢底部按下图所示加工。
4.2.2垂直接地极安装：依据设计院图纸确定接地极坐标点，用大锤砸入接地极，砸入时，接地极上部应加防护帽保护，防止接地极砸变形。
作好一段区域的接地极后，再用扁钢将接地极连接起来。
垂直接地极的间距不应小于其长度的两倍。
4.2.3与土建配合挖沟预埋接地母线：4.2.3.1扁钢接地线安装：4.2.3.1.1将接地母线焊接在接地极顶部，按图所示方法进行焊接。
4.2.3.1.2焊接前应将扁钢焊接处和角钢外表面的污物等清除，角钢与扁钢的连接应用45°的角焊，其焊接高度与扁钢厚度相同。
焊接完毕后应将焊接处的渣子和金属飞溅清除干净，并在焊接处刷纳米碳防腐导电涂料。
接地线的焊接应采用搭接焊，搭接长度为扁钢宽度的2倍以上（且至少3个棱边焊接）。
接地扁钢整体都要刷纳米碳防腐导电涂料。
4.2.3.1.3按图纸所要求的接地线敷设路经及埋深等技术要求，进行土方挖掘工作，接地网的埋设深度应为0.8m，接地网水平接地体与附近建筑物的距离不小于1.5m。
接地网遇到护坡时，应随护坡坡度埋设，埋设深度应为0.8m。
所有接地线均应可靠焊接，不应有虚焊点。
主接地网及接地极安装完毕后经监理工程师确认后方可回填，并应做好隐蔽工程记录。
4.2.3.1.4接地网的外缘应闭合，外缘各角应做成圆弧形。
35KV及以上配电装置边缘经常有人出入的走道处，应在地下装设两条与接地主网相连的均压带。
4.2.3.1.5上下水管道，冲水管道，循环水管等直埋钢管（可燃及爆炸介质的管道除外），均可作自然接地体。
4.2.4集中接地装置安装：凡独立避雷针均设置独立的集中接地装置。
该集中接地装置与全厂主接地网之间的地中距离不得小于3m，避雷针及其接地装置与道路或出入口等的地中距离亦不小于3m。
若该集中接地装置不能满足与主接地网地中距离至少3m的要求，则可以与主接地网连接，但应保证从避雷针与主接地网的地下连接点至35KV以下设备（包括电缆沟，电缆隧道内的通长扁铜）与主接地网的地下连接点沿接地体的长度不得小于15m。
装在构架上的避雷针应与接地网连接，并应在其附近装设集中接地装置。
集中接地装置统一按下图作法施工，埋深为1.6m。
装在配电装置构架和建、构筑物上的避雷针的集中接地装置与主接地网干线在地中距离应大于3m。
主厂房A排柱上避雷针根部应连在一起，且每支避雷针分别沿A排柱面埋件引下至集中接地装置。
该集中接地装置至变压器接地线与主接地网的地下连接点沿接地体长度不得小于15m。
4.2.5室内接地线施工：4.2.5.1主厂房零米以上各层接地施工随土建进度施工。
4.2.5.2室内接地线施工应在土建做混凝土地面前进行施工。
4.2.5.3室内接地线采用沿地面暗敷设方式安装。
并与室外接地主网可靠连接。
4.2.5.4接地线之间采用焊接或压接的方式进行连接，进行防腐处理。
4.2.5.5明敷接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，标识应清晰完整，其表面应涂以50mm宽度相等的黄绿相间的条纹。
4.2.5.6按设计及现场实际要求预留引接点，设备接地线应固定良好，布局规范，满足设计要求。
4.2.5.7接地线应固定牢固可靠，试验端子引上应与墙体固定牢固。
4.2.6设备接地施工：4.2.6.1设备外壳接地采用截面积为符合规格的扁钢或带保护外皮的铜绞线接于设备外壳上的专用接地点上，另一端应与接地线分支干线可靠连接。
变压器中性点设备、高压电机及、重要设备及设备构架应有两根与接地网不同地点的接地引下线。
4.2.6.2电缆埋管可作为设备接地用：一端与主接地网中的接地干线连接，另一端焊接M8×25的镀锌螺栓以备设备接地使用，但对6KV电动机应另外设一根接地线与接地网连接。
4.2.6.3接地体的连接应采用焊接，焊接必须牢固无虚焊，焊接的搭接长度为扁钢宽度的2倍或圆钢直径的6倍。
接至电气设备上的接地线，应采用镀锌螺栓连接，螺栓应设防松螺帽或防松垫片。
5. 控制点：5.1 室外接地线隐蔽为H点（停工待检点）。
5.2 室外母线焊接为W点（见证点）。
5.3室外接地线隐蔽应办理隐蔽前检查签证。
6. 质量标准：6.1 工艺质量标准6.1.1 屋外接地装置制作安装色“6.1.2 屋内接地装置安装“6.2 施工记录：6.2.1屋外接地装置隐蔽前检查签证7. 安全环境技术措施：7.1一般规定：7.1.1使用砂轮切割机、电焊机、电钻时，一次侧应有漏电保护器，施工人员应戴防护镜；7.1. 2 使用大锤时不得戴手套，甩锤方向严禁有人；7.1.3 高空作业时作业人员应带工具包，作业工具应系安全绳，严防高空坠落及高空落物，传递物品应使用传递绳，严禁上下抛掷；7.1.4 在炉底及烟囱附近等危险场所施工时应设防护网或围栏，小心高空落物伤人；7.1.5 电焊作业时，焊接人员及配合人员应严防打眼；7.1.6 火焊作业时氧气瓶与乙炔瓶相距不得小于10m，乙炔瓶必需安装防回火器，乙炔瓶必须直立使用并与火源保持10m以上距离。
7.1.7各种施工垃圾、废料及生活垃圾应堆放到指定场所。
7.1.8使用切割机、磨光机、电焊机等设备加工接地线或接地极时，应尽可能把加工场地选在人少的地方，以免加工时产生的噪声、废气、强光等影响他人身体健康。
7.1.9应防止乙炔气体外漏，以免影响附近他人身体健康。
7.1.10施工中用剩下的防腐漆以及其它废弃物，不可随意倒在土壤中或水中，以免污染土壤和水质。
7.2危险点、危险源7.2.1危险点：高空落物伤人防范措施：1.尽量避免交叉作业，如果必须交叉作业，应做好隔离措施并验收合格方可施工。
2.在高空作业时，使用的工器具应采取防坠落措施。
3.在高空进行材料的切割、移动等作业应做好防止坠落措施。
4.严禁在高空抛接工具、材料等行为。
5.作业人员正确佩带安全帽。
7.2.2危险点：高空作业防范措施：1.做好安全技术交底工作，并办理交底记录。
2.正确佩带安全带，并挂在上方牢固可靠处。
3.工具放在工具包内，工具系好安全绳，传递物品时严禁抛仍。
4.使用的电动工具必须有漏电保护器。
5.脚手架应牢固可靠，并经验收合格挂牌后方可使用。
6.在高空清扫垃圾废料时应采取防二次污染的措施。
不能向下抛仍，应用袋子装好后用电梯向下运输。
7.在高空焊接作业应采取措施避免焊渣乱溅引起火灾。
8.禁止随身携带焊接导线登高或从高处跨越。
9.禁止酒后高空作业。
10.冬季、雨季高空施工应有防滑措施。
7.2.3危险点：电焊弧光伤害、熔池飞溅防范措施：1.进行焊接作业应正确佩带防护面罩和手套，避免烧伤和弧光伤害。
2.佩带防护眼镜。
3.在作业面下方铺设石棉布隔离，防止火灾和烧伤。
4.配备灭火器，做好防火措施。
7.2.4危险点：使用砂轮锯防范措施：1. 制定操作规程，操作人员应熟悉操作规程。
2.使用的电动工具3.砂轮锯可靠接地。
4.操作人员穿绝缘鞋，戴绝缘手套，戴防护眼镜。
5.砂轮锯抛切方向应采取围挡措施，严禁对着人进行切割。
7.2.5危险点：潮湿环境触电防范措施：1.在潮湿环境中作业应使用24V以下安全电压。
2.操作人员应穿绝缘鞋，戴绝缘手套。
3.施工前应检查电缆线、焊接线有无破损，发现破损应及时更换处理。
4.电动工具必须有必须有漏电保护器。
7.3环境因素7.3.1废弃物：焊条头、焊渣、废手套、电线管头、废电线头、金属软管头、油漆等控制措施：1.焊条头集中回收。
2.现场焊渣及时清理，送到不可回收固体废弃箱中。
3.废手套集中放置，交项目部统一进行无公害处理。
4.电线管头、金属软管头集中回收交供应部门统一处理。
5.废电线头回收后交供应部门统一处理。
6.施工中用剩下的废油漆，不可随意倒在土壤中或水中，以免污染土壤和水质,应统一回收处理。
7.3.2燥声：切割材料产生燥声控制措施：1. 操作人员应戴耳塞进行防护。
2. 进行适当隔离减少燥声污染。
8.工程建设强制性条文：《电气装置安装工程接地装置施工及验收规范》GB 50169-2006第3.1.1条电气装置的下列金属部分，均应接地或接零：1、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳;2、电气设备的传动装置；3、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门；4、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座;5、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。
