目录1. 工程概况2. 编制依据3. 主要工程量4. 施工前准备5. 施工工艺6. 质量检查、试验及验收7. 安全文明措施8. 成品保护9. 环境保护1 适用范围本作业指导书适用于望亭发电厂改建工程烟气脱硝工程（2×660MW）防雷接地装置的安装。
2编制依据2.1设计院施工图:《氨区防雷接地》(0731-082-EH31-01)2.2《接地装置施工及验收规范》 (GB50169—92)2.3《火电施工质量检验及评定标准》（DL/T 516.1.1～5161.17—2002）2.4《江苏省施工工艺实施细册：接地装置施工篇》2.5《电力建设安全工作规程》3 工程概况及主要工程量3．1工程概况：望亭发电厂改建工程烟气脱硝工程（2×660MW）氨区接地装置。
氨区防雷接地装置安装由中化化工科学技术研究总院设计，主接地网由-60×8热浸镀锌扁钢及ф60×5型热浸镀锌钢管组成；设备接地引接支线采用-50×5的热浸镀锌扁钢；保护接地引接支线采用绝缘铜绞线截面16㎜和25㎜。
3.2主要工程量3.2.1接地极制作安装(ф60×5，L=2500mm) 69 根3.2.2主接地母线敷设(-60×8) 360 米3.2.3设备接地线敷设(-50×5) 290 米3.2.4接地卡 4 付3.2.5保护接地 30 米4 作业人员资格及要求4.1作业人员在施工前必须经过三级安全教育，经过考试合格，方能参加作业。
4.2普通电焊工必须经培训合格,并持证上岗。
4.3作业人员必须熟悉施工图纸、规范、标准及施工工艺的要求。
4.4作业人员必须掌握安全用电的方法,熟悉各项操作规程。
5 作业所需机械、工器具5.1交流电焊机(20KW) 2台5.2切割机ф400 1台5.3铁锤(8～12磅) 一把5.4活动扳手(10寸～12寸) 2把5.5小尖角锤一把5.6运输用长板车一辆5.7弯排机一台5.7接地摇表 1只6 施工准备6.1材料准备6.1.1主材a) 水煤气管(ф60×5) 180 米b) 热浸镀锌扁钢(-6×8) 360 米c) 热浸镀锌扁钢(-50×5) 300 米d)角钢(∠63×63×5 ) 18 米6.1.2辅助材料准备a) 电焊皮线 35mm2 400米b) 电焊条 J422 200kgc) 电焊钳 500A 5把d) 电焊面罩 2付e) 沥青漆 60kg6.1.3现场条件准备6.1.4技术准备a) 图纸齐全并经会审无误。

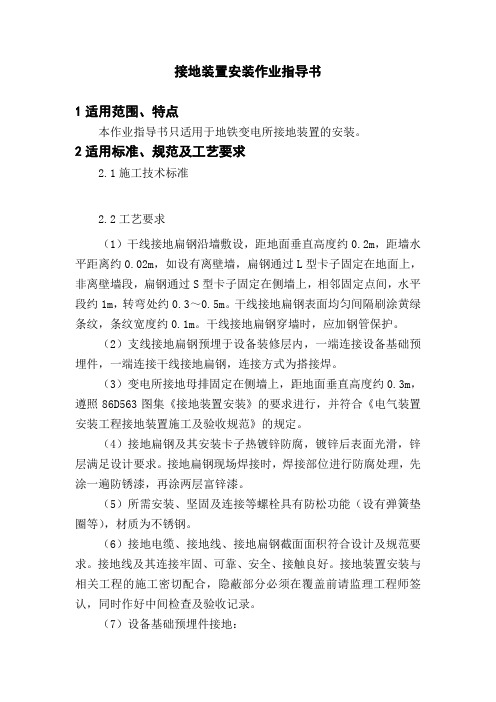

接地装置安装作业指导书1适用范围、特点本作业指导书只适用于地铁变电所接地装置的安装。
2适用标准、规范及工艺要求2.1施工技术标准2.2工艺要求（1）干线接地扁钢沿墙敷设，距地面垂直高度约0.2m，距墙水平距离约0.02m，如设有离壁墙，扁钢通过L型卡子固定在地面上，非离壁墙段，扁钢通过S型卡子固定在侧墙上，相邻固定点间，水平段约1m，转弯处约0.3～0.5m。
干线接地扁钢表面均匀间隔刷涂黄绿条纹，条纹宽度约0.1m。
干线接地扁钢穿墙时，应加钢管保护。
（2）支线接地扁钢预埋于设备装修层内，一端连接设备基础预埋件，一端连接干线接地扁钢，连接方式为搭接焊。
（3）变电所接地母排固定在侧墙上，距地面垂直高度约0.3m，遵照86D563图集《接地装置安装》的要求进行，并符合《电气装置安装工程接地装置施工及验收规范》的规定。
（4）接地扁钢及其安装卡子热镀锌防腐，镀锌后表面光滑，锌层满足设计要求。
接地扁钢现场焊接时，焊接部位进行防腐处理，先涂一遍防锈漆，再涂两层富锌漆。
（5）所需安装、坚固及连接等螺栓具有防松功能（设有弹簧垫圈等），材质为不锈钢。
（6）接地电缆、接地线、接地扁钢截面面积符合设计及规范要求。
接地线及其连接牢固、可靠、安全、接触良好。
接地装置安装与相关工程的施工密切配合，隐蔽部分必须在覆盖前请监理工程师签认，同时作好中间检查及验收记录。
（7）设备基础预埋件接地：A、36kV GIS开关柜基础框架设两处接地。
B、钢轨电位限制装置和排流柜每面柜基础框架设接地两处。
Ｃ、每个动力变基础框架设两处接地。
Ｄ、每个整流变压器设两处接地。
Ｅ、低压盘的基础焊接成一体，设接地两处。
Ｆ、每处的接地扁钢与框架边均要牢固焊接。
Ｇ、设备连续布置时，基础预埋件应焊接成连续整体，整体框架两端各设置一处接地扁钢，扁钢与预埋件间应焊接牢固。
（8）设备框架接地：Ａ、交流电气设备盘柜的金属外壳接地是由其柜的接地母排上接的接地电缆引至变电所设备接地铜母排上，同时柜内接地母排贯通连接。
防雷及接地装置安装作业指导书防雷及接地装置的安装是确保建筑物和设备安全的重要环节。
在进行这项工作时，需要遵循一定的步骤和标准，以确保装置的有效性和可靠性。
下面，本文将提供防雷及接地装置安装作业的详细指导书。
一、施工前准备1. 确定施工地点：根据建筑物的规模、高度和用途等要素，确定防雷及接地装置的布设位置。
2. 编制施工计划：根据施工地点的情况，制定详细的施工计划，并进行合理的资源安排。
3. 准备材料和工具：根据设计要求，准备所需的材料和工具，包括导体、接地装置、接地网、导线、接地盒、接地母线等。
4. 安全防护：确保工作人员具备相关的安全技能和防护装备，如佩戴安全帽、防静电鞋、绝缘手套等。
二、接地装置安装步骤1. 准备工作：确定接地装置的布设位置，并对地表进行清理，确保装置安装的稳定性。
2. 安装导体：根据设计要求，在建筑物的外墙或屋顶上安装导体，导体的选材应符合规定要求，并采取适当的防腐措施。
3. 安装接地网：根据设计要求，在地表埋设接地网，接地网的布设要合理，确保导体与接地网的连接牢固可靠。
4. 安装导线：根据设计要求，将导线安装在建筑物的内部，确保导线与接地装置的连接牢固可靠。
5. 安装接地盒：根据设计要求，在建筑物的适当位置安装接地盒，接地盒的选材应符合规定要求，并采取适当的防腐措施。
6. 安装接地母线：将接地盒与建筑物的主接地母线连接，保证连接牢固可靠。
7. 安装避雷针：根据设计要求，安装避雷针，保持避雷针与导体之间的导电性能良好，以有效地引导雷电放电。
8. 检验连接：完成接地装置的安装后，对连接进行检验，确保各部分连接牢固可靠。
三、施工注意事项1. 施工质量：严格按照设计要求和相关标准进行施工，确保施工质量符合规范。
2. 施工环境：施工环境应干燥、无积水，并确保地表的导电性能良好。
3. 设备保护：在进行施工时，应注意保护建筑物和设备，避免损坏。
4. 安全防护：施工人员应随时佩戴安全帽和防静电鞋等防护装备，并确保施工现场的安全。

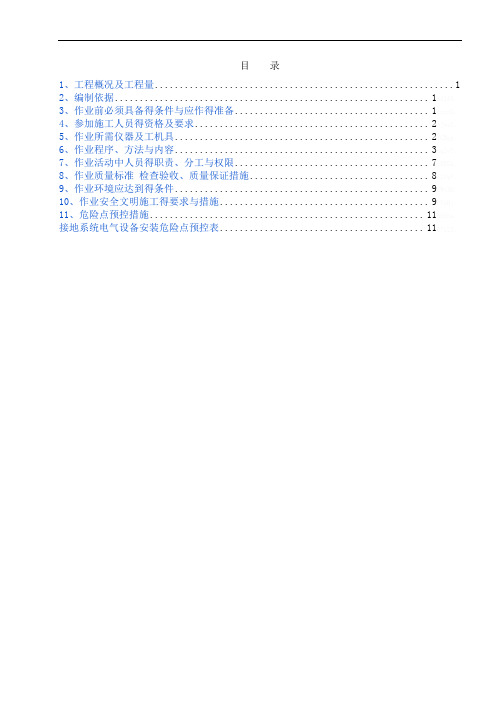

目录1、工程概况及工程量 (1)2、编制依据 (1)3、作业前必须具备得条件与应作得准备 (1)4、参加施工人员得资格及要求 (2)5、作业所需仪器及工机具 (2)6、作业程序、方法与内容 (3)7、作业活动中人员得职责、分工与权限 (7)8、作业质量标准检查验收、质量保证措施 (8)9、作业环境应达到得条件 (9)10、作业安全文明施工得要求与措施 (9)11、危险点预控措施 (11)接地系统电气设备安装危险点预控表 (11)1、适用范围本作业指导书适用于中国铁建电气化局集团北方工程有限公司湖州狮子山49、5MW风电场工程升压站接地装置安装作业。
施工范围:室外接地:升压站内主接地网及室外设备接地引上线接地。
室内接地:35KV配电室、SVG室、GIS室、35kV高压开关柜室、继电保护室等电缆沟接地及设备基础接地。
2、编制依据2、1《接地装置施工质量检验》(DL/T5161、6-2002)2、2 华东勘测设计研究院有限公司设计图纸:2、3《交流电气装置得接地设计规范》(GB 50065-2011)。
2、4《电气装置安装工程接地装置施工及验收规范》(GB 50169-2006)。
2、5《交流电气装置得过电压保护与绝缘配合》(DL/T 620-1997)2、6《交流电气装置得接地设计规范》(GB/T 50065-2011)2、7 O20、TR-WD0705-0407《风电场安全文明施工标准化手册》2、8 Q7、TR-WD0705-0402《风电工程质量工艺标准化手册》3、作业前必须具备得条件与应作得准备3、1具备得条件:施工现场已具备接地安装条件,施工作业区临时设施、模板及建筑废料等已清理干净,沿接地装置敷设路径得地坪工作结束接地线沿建筑物墙壁水平敷设时,建筑物墙壁已施工完毕,且接地线安装后不能再进行施工得装饰工作全部结束。
3、2 施工准备:各施工工种技术人员已到位,各种工具设备已齐全。
3、3 技术准备:开工前施工方案、工艺标准、施工及验收规范、质量评定标准准备齐全。
接地（防静电接地）装置1.接地电阻：第一类防雷建筑物：（1）在电缆与架空线连接处，其冲击接地电阻不宜大于300。
（2）防雷电感应的接地装置应与电气和电子系统的接地装置共用，其工频接地电阻不宜大于100。
（3）架空金属管道，在进出建筑物处，其冲击接地电阻不应大于30 0。
（4）外部防雷的接地装置应围绕建筑物敷设成环形接地体，每根引下线的冲击接地电阻不应大于100。
（5）当每根引下线的冲击接地电阻大于100时，当土壤电阻率小于或等于5000 m时，对环形接地体所包围面积的等效圆半径小于5 m 的情况，每一引下线处应补加水平接地体或垂直接地体。
第二类防雷建筑物：在土壤电阻率小于或等于30000 m的时，外部防雷装置的接地体应符合下列规定之一以及环形接地体所包围面积的等效圆半径等于或大于所规定的值时，可不计及冲击接地电阻；但当每根专设引下线的冲击接地电阻不大于100时，可不补加水平接地体或垂直接地体。
（2）有爆炸危险的露天钢质封闭气罐的冲击接地电阻不应大于30 0。
第三类防雷建筑物：土壤电阻率小于或等于30000 m时，外部防雷装置的接地体当符合下列规定之一以及环形接地体所包围面积的等效圆半径等于或大于所规定的值时可不计及冲击接地电阻；当每根专设引下线的冲击接地电阻不大于300。
但当每根专设引下线的冲击接地电阻不大于10 Q时，可不补加水平接地体或垂直接地体。
其他各类防雷建筑物：2.安全距离，同接闪器。
3.埋设间距及深度：（1）人工钢质垂直接地体的长度宜为2.5 m。
其间距以及人工水平接地体的间距均宜为5 m，当受地方限制时可适当减小。
（2）人工接地体在土壤中的埋设深度不应小于0.5 m，并宜敷设在当地冻土层以下，其距墙或基础不宜小于1 11）。
接地体宜远离由于烧窑、烟道等高温影响使土壤电阻率升高的地方。
(3)在敷设于土壤中的接地体连接到混凝土基础内起基础接地体作用的钢筋或钢材的情况下，土壤中的接地体宜采用铜质或镀铜或不锈钢导体。
目录1、适用范围2、组织分工3、工艺流程4、施工准备5、操作要求6、检测要求7、危险源分析及辨识8、引用标准9、附录1、适用范围本作业指导书适用于电气装置安装工程的接的装置安装作业。
2、组织分工2.1 工作负责人1人，技术员1人，质检员1人，安全员1人。
2.2接地装置的安装应配合建筑工程的施工，隐蔽部分在覆盖前必须会同有关部门做好中间检查工作。
3、工艺流程4、施工准备4.1本作业项目施工开始前，要组织施工人员认真学习施工图设计及本作业指导书,并进行技术交底。
4.2对所使用的接地材料规格要进行检查，其规格应与施工图设计相符，并符合如下要求。
4.2.1钢接地体和接线的最小规格：422低压电气设备地面上外露的铜和铝接的线的最小截面:4.3接地材料须按设计要求进行防腐处理4.4在使用焊接和切割设备前，须检查其完好程度，以保证正常的操作。
4.5操作中的安全技术措施，必须符合本作业指导书的要求和现行的有关安全技术标准。
5、操作要求5.1开挖5.1.1依照施工图设计进行定位、划线、开挖。
5.1.2在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置,必要时可采用外引式接地装置或改良土壤的措施。
5.2 接地装置敷设5.2.1 接地体顶面埋设深度应符合设计规定。
在设计未规定时，不宜小于0.6m。
角钢及钢管接地体应垂直配置。
5.2.2 垂直接地体主要用于避雷器、避雷针以及接地网边缘加强接的，垂直接地体的间距不宜小于其长度的两倍。
水平接地踢的间距应符合设计规定，在设计未规定时不宜小于5m。
5.2.3 接地线在与公路、铁路或管道等交叉及其他可能遭受损伤处，均应用管子或角钢等加以保护；接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位需采取防腐措施。
5.2.4 接地干线应在不同的两点及以上与接地网连接。
自然接地体需在不同的两点及以上与接地干线或地网相连。
5.2.5 单个电气装置的接地应以单独的接地线与接地干线相连，不得在一个接地线中串接几个需要接地的电气装置。
1。

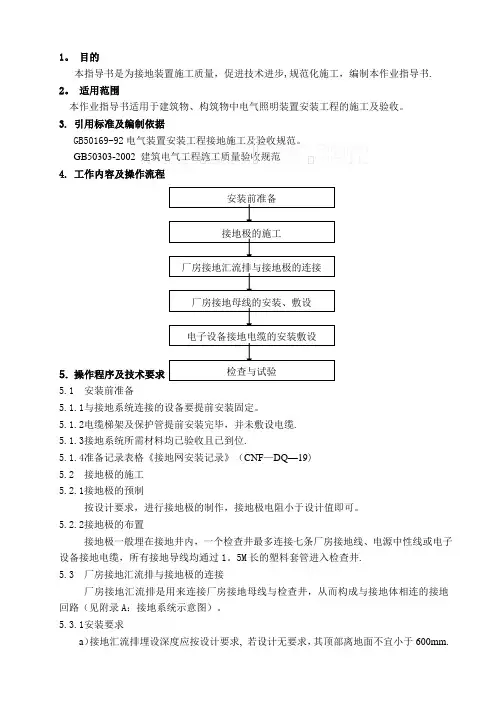

目的本指导书是为接地装置施工质量，促进技术进步,规范化施工，编制本作业指导书.2。
适用范围本作业指导书适用于建筑物、构筑物中电气照明装置安装工程的施工及验收。
3. 引用标准及编制依据GB50169-92电气装置安装工程接地施工及验收规范。
GB50303-2002建筑电气工程施工质量验收规范4. 工作内容及操作流程5. 操作程序及技术要求5.1 安装前准备 5.1.1与接地系统连接的设备要提前安装固定。
5.1.2电缆梯架及保护管提前安装完毕，并未敷设电缆.5.1.3接地系统所需材料均已验收且已到位.5.1.4准备记录表格《接地网安装记录》（CNF —DQ —19)5.2 接地极的施工5.2.1接地极的预制按设计要求，进行接地极的制作，接地极电阻小于设计值即可。
5.2.2接地极的布置接地极一般埋在接地井内，一个检查井最多连接七条厂房接地线、电源中性线或电子设备接地电缆，所有接地导线均通过1。
5M 长的塑料套管进入检查井.5.3 厂房接地汇流排与接地极的连接厂房接地汇流排是用来连接厂房接地母线与检查井，从而构成与接地体相连的接地回路（见附录A ：接地系统示意图）。
5.3.1安装要求a ）接地汇流排埋设深度应按设计要求, 若设计无要求，其顶部离地面不宜小于600mm.b)接地汇流排焊接牢固, 规范, 冷却后刷两遍防腐漆.c）所有接地汇流排与设备，钢结构的连接均应在地面上。
d）接地线出地面时应套保护管；尽量靠近设备, 但要预防把接地线埋进设备基础内。
e)所有金属结构、建筑物、罐、容器等应至少有两点在不同方向单独引向接地网。
5.3.2安装方式厂房接地汇流排一般采用裸铜线或扁钢进行敷设安装.接地汇流排与设备，钢结构的连接采用可拆卸式螺栓连接.5.4厂房接地母线的安装、敷设厂房接地母线可采用裸铜条（圆形或矩形截面)或多股绞合裸铜电缆，具体接地母线材料要视设计情况而定。
5.4.1安装要求a)若厂房接地母线采用圆截面的实心或扭绞电缆敷设,则容许的最小弯曲半径大于线缆直径的8倍；b)支持件间的距离，在水平直线部份宜为0。
防雷及接地装置安装作业指导书(标准版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0544防雷及接地装置安装作业指导书(标准版)1.适用范围适用于建筑电气工程中防雷及接地装置安装。
2.主要机具：2.1机械设备：电焊机、气割、切割机等。
2.2工具：电锤、射钉枪、手锤、钢锯、活扳手、粉线袋、记号笔、铁锹、夯等。
2.3检测装置：线坠、钢卷尺、钢皮尺、接地电阻测试仪等。
3.成品保护3.1接地装置埋设沟挖土方时，注意不要损坏接地体。
3.2安装接地体时，不得破坏散水和外墙装修。
3.3支架稳注后，不得碰撞松动。
3.4避雷网敷设后，应避免砸碰。
3.5拆除脚手架或搬运物件时，不得碰坏接地干线和避雷针。
3.6焊接施工时注意保护墙面。
4.环保安全措施4.1引下线安装前,要检查架子、跳板及防护设施是否符合高空作业安全施工相关规定。
4.2遇六级以上大风和暴雨、雷电气候时，停止露天作业。
4.3严寒、酷暑季节露天作业应穿戴相应的防护用品及配备适宜的药品以防人身伤害。
4.4配合土建施工时，应穿硬头靴，防止铁钉扎脚及硬物伤害。
4.5安装屋面避雷网时，随身携带和使用的作业工具，应放置在顺手稳妥之处，防止坠落伤人。
4.6电焊机防护装置、绝缘及接线符合相关规定，外壳须设可靠接地保护。
4.7施焊地点潮湿或焊工身体出汗使衣服潮湿时，严禁靠在钢模板或建筑钢筋上。
焊接临时接地线头严禁浮搭。
4.8焊工操作时严禁焊钳夹在腋下去搬被焊工件或将焊接电缆挂在脖颈上。
一、编制依据1、内蒙古电力勘测设计院出版的《布日都变至杭锦变220kV送电线路工程接地施工图》，（石墨接地装置S852S-D0301-23）、（自立塔圆钢10型接地装置(TD-SD2008-2001-05）。
（GB50233-2005）《110～500kV架空送电线路施工及验收规范》2、3、《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）。
4、《电力安全工作规程》（电力线路部分）GB 26859—2011二、接地工程简介1、接地型式：本工程接地型式有SM10-3、SM20-3石墨接地装置、自立塔圆钢10型接地装置3种型式，详见接地型装置图。
2、接地工程量：接地共有321基。
其中SM10-3石墨接地装置122基(含改造5基)、SM20-3石墨接地装置36基、自立塔圆钢10型接地装置163基。
三、质量要求1、接地槽开挖。
(1)、接地槽开挖前应根据设计图纸的要求及现场实际地形、地貌条件进行开挖，丈量接地槽长度、深度应用钢卷尺，不得以步代尺或目测。
(2)、遇有山坡或倾斜地形时接地槽宜沿着等高线开挖，如有受地形限制时，可以改变射线方向，但两条射线之间的平行距离不得小于5m。
(3)、如基础根开大于环形方框时应放大环形方框尺寸，并按实际增加扁钢数量(4)、接地装置型式详见接地装置图，接地槽开挖应按下列数据进行施工。
2、接地体敷设及连接(1)、石墨接地体敷设及连接：石墨接地装置的环形方框采用-4×40热镀锌扁钢，采用电焊连接，扁钢的搭接长度不得小于90㎜，四面施焊。
石墨模块的连接采用螺栓连接，施工时要确保连接的紧固与导电性能。
(2)、石墨接地模块敷设工艺流程：首先，清除接地槽内杂物、平整槽底，然后将石墨渗透粉按5kg/m的比例用水调成糊状注入槽内，向槽内注水并淹没石墨渗透粉，让石墨渗透粉充分向土壤内渗透，待石墨渗透粉表面无积水时（约1小时），方可安装石墨模块，石墨模块安装完成后，将石墨降阻保湿粉均匀地撒在石墨接地体上（石墨降阻保湿粉用量约5kg/m）。
1. 编制目的：接地装置安装工程属隐蔽工程，为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本作业指导书。
本作业指导书仅适用于合山电厂改扩建2×300MW级机组接地装置安装工程的施工。
2. 编制依据：2.1合山电厂改扩建2×300MW级机组工程设计图纸（45－F120S－D1203）2.2《电气装置安装工程施工及验收规范》GB50169-922.3《交流电气装置的接地》DL/T621－19972.4《火电施工质量检验及评定标准》第五篇2.5《电力建设安全工作规程》（火力发电厂部分）2.6《电力建设安全健康与环境管理工作规定》3. 施工内容：3.1 接地网的施工3.2 电气设备接地3.3 避雷针（线、网）的接地4. 施工应具备的条件：4.1施工图纸经过专业及综合会审。
4.2施工用的材料、工器具、安全防护用品等准备完毕。
4.3土建工程已具备接地装置施工条件。
4.4作业指导书已编制，且审批通过。
4.5施工安全、技术交底已完成。
5. 施工程序和方法：接地网施工网络图：5.1 室外接地网施工：5.1.1 接地材料的准备：a. 接地装置的施工应按已确认的设计图施工，工程所用的材料、施工工艺应符合设计要求。
如设计无具体要求，接地装置的导体截面应不小于表1所列规格。
本工程的接地装置采用热镀锌钢材。
表1：钢接地体和接地线的最小规格b. 施工前应按照施工设计图中接地极的规格和数量进行下料制做。
接地极先加工成尖状易打入地下的形状，如图1所示。
施工时，用大锤直接打接地极,较容易打劈裂端部，可直接在接地极端部焊一块铁板或制作端帽加以保护。
图1. 接地极斜口形5.1.2 挖沟：根据设计图标明的位置画出接地网路线和接地极位置的石灰线，然后开挖土层。
接地装置埋入深度不应小于800mm，300MW容量以上电厂接地网沟道规定深×宽=1000mm×500mm。
挖沟时应多挖深100~200mm，宽度不小于500mm，为了便于施工，接地极开挖处应要稍大一些。
沟底内不应有石块，碎砖及垃圾等杂物，沟道的中心线与建筑物距离一般不应小于1.5m。
5.1.3 接地极的施工：a在沟开挖后，立即将接地极按设计图中标出的位置打入土里，以防日后土方坍塌，造成重复工作。
b接地极应垂直配置，除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理。
c接地极打至端部距地面800mm时停止。
接地极的间距应符合设计要求，无设计规定时，接地极间距应大于其长度的二倍。
5.1.4 接地母线的敷设：a. 在接地极打好后，沿沟敷设接地母线。
若是扁钢带则应立放。
b. 水平接地线的间距应符合设计要求，设计无规定时，不宜小于5m 。
c. 水平接地线与接地极的连接、接地线与接地线的连接应采用焊接。
接地母线的搭接方式包括直线搭接和垂直搭接，其搭接长度必须不小于下列规定：扁钢水平搭接 圆钢水平搭接圆钢分接扁钢水平分支 扁钢圆钢水平搭接扁钢垂直分支注：所有搭接焊缝均可任选三边焊接。
① 扁钢与扁钢连接时，其搭接长度不小于扁钢宽度的2倍； ② 圆钢与圆钢连接时，其搭接长度不小于其直径的6倍； ③ 圆钢与扁钢连接时，其塔接长度不小于圆钢直径的6倍；④ 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两DDD侧进行焊接外，并应焊以由钢带弯成的弧形（直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
d. 焊接部位应作防腐处理工作。
e. 水平接地线弯曲角度不应有急弯，且无裂纹皱折。
f. 为了防止接地线受机械损伤，在接地线与公路、铁道交叉处及其他可能使接地线受损伤处，均应用钢管或角钢加以保护。
5.1.5 会同质检人员检查合格并经现场监理认可后方可回填土，回填土应用纯土，无石渣、垃圾等增大接地电阻的杂物，且回填土要夯实。
为了分段测量接地电阻，每一区域或某段设置检查井，井内接地线接头用螺栓连接，连接部分应镀锡。
5.2 室内接地线敷设：室内接地线有明敷设和暗敷设两种。
5.2.1明敷接地线a. 接地线位置应不防碍设备的拆卸与检修。
b. 接地线应水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等情况。
c. 支持件间的距离，在水平直线部分宜为0.5~1.5m；垂直部分宜为1.5~3m；转弯处宜为0.3~0.5m。
d. 接地线沿建筑物墙壁水平敷设时，离地面距离宜为250~300mm；接地线与建筑物墙壁间的间隙宜为10~15mm。
e.接地线要求规范、美观。
5.2.2暗敷接地线暗敷接地线应与土建单位密切配合，将地线敷于室内墙、地上的粉刷层内，仅露出临时接地端子，端子定位可视具体情况而定，但应保证接地线焊接可靠，接触良好。
5.2.3 室内接地干线与主接地网的连接一律采用焊接并应在不同的两点及以上连接。
5.2.4室内接地干线及设备接地支线敷设于墙内的粉刷层内（距地0.25米）或楼板的素混凝土上，引上线敷设于建筑内墙或柱子的粉刷层内，每隔1.5米固定一次；配电间和电子设备间的接地干线与设备基础槽钢焊接。
5.3接地说明：a. 接地网除烟囱，主厂房，电控楼，电除尘支架接地带埋于基础之外，其它均埋深0.8米，水平接地体用-50X8热镀锌扁钢；垂直接地体用50X5热镀锌角钢（间距不小于5米）或利用部分桩基础钢筋作垂直接地体。
b. 尽可能利用自然接地体，如所有电缆沟（隧道）内的预埋钢件，电缆桥架，水工管道，电缆金属外皮等，并需要至少有两根导体在不同地点与主接地网连接。
c. 各接地网在敷设完毕并与原有厂区主接地网连接后测量接地电阻值，要求接地网总接地电阻不大于0.19欧，独立避雷针接地网要求接地电阻不大于10欧，若实测的总接地电阻值达不到要求，则另外加敷接地网。
d. 变压器中性点设两根接地引下线在不同地点与主接地网连接；重要设备及设备构架等采用两根接地引下线在不同地点与主接地网连接，连接引线应便于定期检查测试。
e. 避雷针与主接地网的地下连接点到变压器或35KV以下设备与主接地网的地下连接点之间，沿接地体的长度不得小于15米。
f. 电缆沟支架用一根-40X6热镀锌扁钢连接，接地扁钢两端与接地网连接，尽可能每隔（20～30）米处与接地网连接一次。
g. 净距小于100的管道，每隔20米用－40X4热镀锌扁钢跨接。
h. 施工中根据各层设备的具体安装位置将接地线就近引到各层接地干线。
电气设备每个接地部分应以单独的接地支线与接地干线相连接，严禁一根接地支线中串入几个需要接地的电气设备。
5.4 电气设备的接地：5.4.1电气设备接地前，应选择适当的接地线，接地线用钢材时应符合表1的要求。
低压电气设备地面外露的接地线截面应符合表2的规定。
表2：低压电气设备的铜或铝接地线的最小截面5.4.2 电气设备的接地方法有直接焊接和螺栓连接两种。
不需要移动的设备构架、底盘等常采用焊接。
检修时需要拆卸、移动的电力设备应采用螺栓连接，接触面应按《规范》“母线装置篇”要求，并作表面处理。
5.4.3 电气设备的保护接地；对下列设备中由于绝缘损坏而可能带电的电气装置均应设置保护接地。
a. 电机、变压器及其它电器等的金属底座和外壳；b. 电气设备的传动装置；c. 屋内、屋外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属护层。
d. 配电、控制、保护用的屏（柜、箱）及操作台的金属框架和底座。
e. 交、直流电力电缆的接线盒、终端盒的金属外壳和电缆金属护层、穿线的钢管。
f. 电缆桥架、支架和井架。
g. 装有避雷线的电力线路设备。
h. 装在配电线路上的电力设备。
i. 电热设备的金属外壳。
j. 铠装控制电缆的外皮，非铠装金属护套电缆的1～2根屏蔽芯线。
k. 架空管道，金属罐体等。
5.4.4 当电缆穿过零电流互感器时，电缆头的接地线应通过零序电流互感器后接地。
5.4.5直接接地或经消弧线圈接地的变压器、旋转电机的中性点与接地体或接地干线的连接，应采用单独的接地线。
5.4.6 油类、天然气和氢气罐等重要设备的接地点不应少于两处，接地点间距不应大于30m。
5.5 避雷针（线、带、网）的接地：5.5.1 避雷针（带）的施工，应按已批准的设计图纸进行。
5.5.2 避雷针（带）与引下线之间的连接应采用焊接。
5.5.3 避雷针（带）的引下线及接地装置使用的紧固件均应为镀锌制品。
5.5.4避雷线线档内不应有接头。
5.5.5 不得在避雷针架构上架设低压线或通讯线。
5.5.6 独立的避雷针（线），应设独立的集中接地装置，其接地装置与接地网之间的距离不应少于3m。
6. 质量技术要求：6.1 接地极制作安装质量标准：6002倍地极长度6.2 接地母线敷设质量标准：m600m800m 5m 1.5m 32倍宽度，且焊接面3面6倍直径3倍扁钢宽度点 26.3 室内接地母线敷设质量标准：2 倍厚度1倍宽度2.5 倍宽度5555点 20.3~0.52 倍宽度面 3 6.4 设备接地线安装质量标准：φ6φ8φ1640505010KW M12M105KW M6M6461.52.52倍厚度1倍宽度332倍宽度6倍直径定点 26.5 避雷针接地引下线安装质量标准：5016410根 2337. 施工人员要求：施工人员有电工证，入场安全培训考试合格，精神状态良好，且配备充足。
8. 主要工器具：8.1 接地电阻摇表8.2 电火焊器具8.3 大锤、铲子及锄头及常用工具9. 质量保证措施：9.1为了确保工程的施工质量，施工时应严格执行本作业指导书的程序和要求。
9.2 在施工前，应认真阅读和熟悉本作业指导书，作到施工时心里有明确清晰的施工步骤和方法。
9.3 对所做的各项施工都应有真实正确的施工记录，不得弄虚作假。
9.4 对施工完的某项作业，班长和技术人员应对其实行检查，若发现有质量问题，必须令该施工人员立即返工。
9.5 电厂的接地工程对于发电厂的安全运行具有重要的意义且属隐蔽工程，必须确保施工质量。
9.6 地下的接地极，接地网施工完毕后，需经过质检部门的检查、监理认可方能回填;土质应用纯土，无石渣杂物而且密度应达到原土状态。
9.7 整个接地网外露部分的连接可靠，接地线规格正确，油漆完好，标志齐全。
9.8 接地网的电阻值要进行实测，必须满足设计要求。
如阻值达不到要求，可采取增加接地极或集中接地坑及采用接地井、施加降阻剂等措施来满足阻值要求。
9.9 施工完毕的接地装置若因其它工种施工而遭破坏者应按要求及时修复。
10. 安全施工措施：10.1施工危险源：10.2安全施工具体措施：a. 各施工人员必须遵守公司颁布的《安全管理手册》中的有关规定。
按照国家颁发的《施工现场临时用电安全技术规范》进行作业。
b. 电焊工操作前应穿戴好相应的劳动防护用品。
