古宫外墙保温工程量计算稿

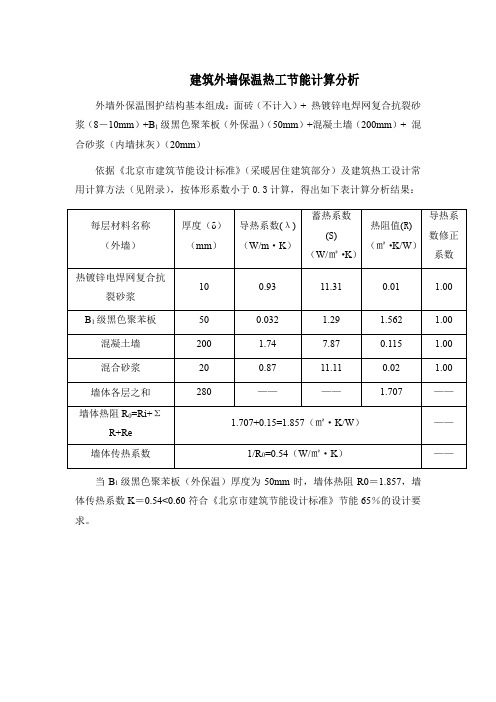

建筑外墙保温热工节能计算分析外墙外保温围护结构基本组成：面砖（不计入）+ 热镀锌电焊网复合抗裂砂浆（8－10mm）+B1级黑色聚苯板（外保温）（50mm）+混凝土墙（200mm）+ 混合砂浆（内墙抹灰）（20mm）依据《北京市建筑节能设计标准》（采暖居住建筑部分）及建筑热工设计常用计算方法（见附录），按体形系数小于0.3计算，得出如下表计算分析结果：当B1级黑色聚苯板（外保温）厚度为50mm时，墙体热阻R0＝1.857，墙体传热系数K＝0.54<0.60符合《北京市建筑节能设计标准》节能65％的设计要求。

附录建筑热工设计常用计算方法1 传热系数的计算围护结构传热系数K 按下式计算：1R K =式中 R 0――围护结构传热阻（单位：m 2·K/W ）。

2 传热阻的计算围护结构传热阻R 0按下式计算：ei e i a R a R R R R 110++=++= 式中 R i ,a i ――内表面换热阻（单位：m 2·K/W ）和换热系数[单位：W/(m 2·K)]，按附表2-1采用；Re,a e ――外表面换热阻（单位：m 2·K/W ）和换热系数[单位：W/(m 2·K)]，按附表2-2采用；R ――围护结构热阻（单位：m 2·K/W ）。

附表2-1 内表面换热系数a i 及内表面换热阻R i 值附表2-2 外表面换热系数a e 及外表面换热阻R e 值i i 3 热阻的计算3.1 单层结构或单一材料层热阻R 按下式计算：λδ=R 式中δ――材料层厚度（单位：m ）；λ――材料导热系数〔单位：W/(m ·K)〕，见附图1。

λδ附图13.2 多层结构热阻R 按下式计算：式中 R 1,R 2,…，R n ――围护结构各材料层热阻（单位：m 2·K/W ）。

{4 围护结构的热惰性系数D （无量纲）4.1单层结构或单一材料层热惰性系数D 按下式计算：D=R*S4.2多层结构热惰性系数D 按下式计算：D=ΣR*S4.3多层围护结构的热惰性指标DD=ΣR•S=R 1S 1+R 2S 2+……RnSnnR R R R +⋅⋅⋅++=214.4围护结构保温隔热层厚度δ（m）δ=λR=λ(1/K-R0)=λ(R0min-ΣR-0.15(冬季)0.16(夏季)以上各式中：R0min—围护结构按节能标准要求的最小传热阻（M2•K/W），R0min=1/K；R、R1、R2、Rn—各层材料层的热阻（M2•K/W）；Ri—围护结构内表面换热阻，Ri=0.11㎡•K/W；Re—围护结构外表面换热阻，Re=0.04(冬)或Re=0.05（夏）；λ、λ1、λ2、λn—各层材料的导热系数（W/m•K），查表；S、S1、S2、Sn—各层材料的蓄热系数（W/ M2•K），查表。

外墙保温工程量计算实例第一步，确定保温材料和厚度。

外墙保温常用的保温材料有岩棉板、聚苯板、聚氨酯板等。

在这个实例中，我们使用聚氨酯板。

根据设计要求，外墙保温板的厚度为50mm。

第二步，计算保温板的面积。

首先，我们测量外墙的长度和高度。

假设外墙的长度为20米，高度为3米。

根据计算公式，保温板的面积为：面积=长度×高度=20m×3m=60平方米第三步，计算保温板的数量。

保温板的尺寸为1.2米×2.4米，根据尺寸计算可以得到：每块保温板的面积=1.2m×2.4m=2.88平方米所以，保温板的数量为：数量=面积÷每块面积=60平方米÷2.88平方米≈20块第四步，计算保温层和抹灰层的面积。

在外墙保温工程中，还需要施工保温层和抹灰层。

保温层的厚度为20mm，抹灰层的厚度为10mm。

保温层的面积为：面积=长度×高度=20m×3m=60平方米抹灰层的面积为：面积=长度×高度=20m×3m=60平方米第五步，计算保温层和抹灰层所需的材料数量。

保温层使用的材料为保温胶粉，假设每平方米所需的保温胶粉量为1kg。

所以，保温层所需的保温胶粉数量为：数量 = 面积× 单位面积用量 = 60平方米× 1kg/平方米 = 60kg 抹灰层使用的材料为抹灰砂浆，假设每平方米所需的抹灰砂浆量为3kg。

所以，抹灰层所需的抹灰砂浆数量为：数量 = 面积× 单位面积用量 = 60平方米× 3kg/平方米 =180kg第六步，计算保温板的固定件数量。

保温板需要使用固定件进行固定。

根据设计要求，保温板每平方米需要固定6个固定件。

所以，保温板的固定件数量为：数量=面积×单位面积用量=60平方米×6个/平方米=360个综上所述，根据这个实例，外墙保温工程所需的材料数量为：保温板20块、保温胶粉60kg、抹灰砂浆180kg，并需要使用360个固定件。

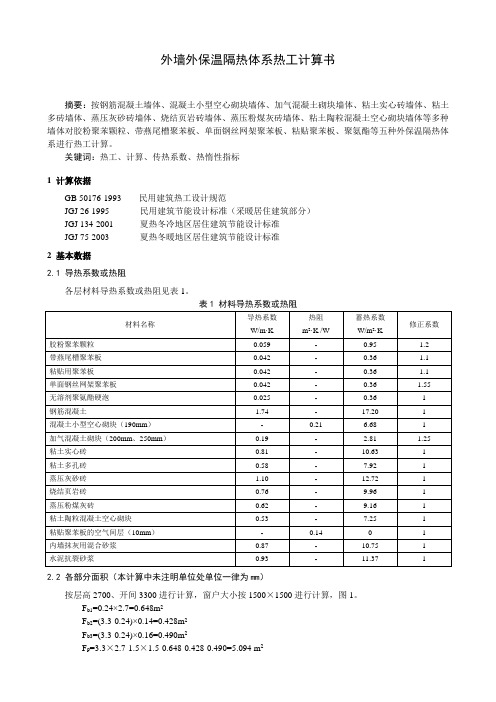

外墙外保温隔热体系热工计算书摘要：按钢筋混凝土墙体、混凝土小型空心砌块墙体、加气混凝土砌块墙体、粘土实心砖墙体、粘土多砖墙体、蒸压灰砂砖墙体、烧结页岩砖墙体、蒸压粉煤灰砖墙体、粘土陶粒混凝土空心砌块墙体等多种墙体对胶粉聚苯颗粒、带燕尾槽聚苯板、单面钢丝网架聚苯板、粘贴聚苯板、聚氨酯等五种外保温隔热体系进行热工计算。

关键词：热工、计算、传热系数、热惰性指标1 计算依据GB 50176-1993 民用建筑热工设计规范JGJ 26-1995 民用建筑节能设计标准（采暖居住建筑部分）JGJ 134-2001 夏热冬冷地区居住建筑节能设计标准JGJ 75-2003 夏热冬暖地区居住建筑节能设计标准2 基本数据2.1 导热系数或热阻各层材料导热系数或热阻见表1。

2.2 各部分面积（本计算中未注明单位处单位一律为mm）按层高2700、开间3300进行计算，窗户大小按1500×1500进行计算，图1。

F b1=0.24×2.7=0.648m2F b2=(3.3-0.24)×0.14=0.428m2F b3=(3.3-0.24)×0.16=0.490m2F p=3.3×2.7-1.5×1.5-0.648-0.428-0.490=5.094 m22.3 外墙平均传热系数计算321332211b b b p b b b b b b p p m F F F F F K F K F K F K K +++⨯+⨯+⨯+⨯=490.0428.0648.0094.5490.0428.0648.0094.5321+++⨯+⨯+⨯+⨯=b b b p K K K K490.0428.0648.0094.5⨯+⨯+⨯+⨯K K K K 3 外保温热工计算 3.1 现浇混凝土200墙体3.1.1 胶粉聚苯颗粒外保温（20厚混合砂浆，200厚钢筋混凝土墙体，δ厚胶粉聚苯颗粒，5厚聚合物抗裂砂浆）主体部位：93.0005.02.1059.01000/74.120.087.002.0+⨯++=δR 04.011.01++=R K p ∑⨯+⨯⨯⨯+⨯+⨯==37.1193.0005.02.195.02.1059.01000/2.1774.120.075.1087.002.0δRS D 热桥部位：11.093.0005.02.1059.01000/74.120.074.102.004.0121++⨯+++==δb b K K11.093.0005.02.1059.01000/74.120.087.002.004.013++⨯+++=δb K3.1.2 带燕尾槽聚苯板外保温（20厚混合砂浆，200厚钢筋混凝土墙体，δ厚带燕尾槽聚苯板，20厚胶粉聚苯颗粒找平层，5厚聚合物抗裂砂浆）主体部位：93.0005.02.1059.002.01.1042.01000/74.120.087.002.0+⨯+⨯++=δR 04.011.01++=R K p ∑⨯+⨯+⨯+⨯+⨯==37.1193.0005.095.0059.002.036.0042.01000/2.1774.120.075.1087.002.0δRS D 热桥部位：11.093.0005.02.1059.002.01.1042.01000/74.120.074.102.004.0121++⨯+⨯+++==δb b K K11.093.0005.02.1059.002.01.1042.01000/74.120.087.002.004.013++⨯+⨯+++=δb K3.1.3 单面钢丝网架聚苯板外保温（20厚混合砂浆，200厚钢筋混凝土墙体，δ厚单面钢丝网架聚苯板，20厚胶粉聚苯颗粒找平层，5厚聚合物抗裂砂浆）主体部位：93.0005.02.1059.002.055.1042.01000/74.120.087.002.0+⨯+⨯++=δR 04.011.01++=R K p ∑⨯+⨯+⨯+⨯+⨯==37.1193.0005.095.0059.002.036.0042.01000/2.1774.120.075.1087.002.0δRS D 热桥部位：11.093.0005.02.1059.002.055.1042.01000/74.120.074.102.004.0121++⨯+⨯+++==δb b K K11.093.0005.02.1059.002.055.1042.01000/74.120.087.002.004.013++⨯+⨯+++=δb K3.1.4 粘贴聚苯板外保温（20厚混合砂浆，200厚钢筋混凝土墙体，δ厚粘贴聚苯板，10厚胶粉聚苯颗粒找平层，5厚聚合物抗裂砂浆）主体部位：93.0005.02.1059.001.01.1042.01000/14.074.120.087.002.0+⨯+⨯+++=δR 04.011.01++=R K p ∑⨯+⨯+⨯+⨯+⨯==37.1193.0005.095.0059.001.036.0042.01000/2.1774.120.075.1087.002.0δRS D 热桥部位：11.093.0005.02.1059.001.01.1042.01000/14.074.120.074.102.004.0121++⨯+⨯++++==δb b K K11.093.0005.02.1059.001.01.1042.01000/14.074.120.087.002.004.013++⨯+⨯++++=δb K3.1.5 无溶剂聚氨酯硬泡外保温（20厚混合砂浆，200厚钢筋混凝土墙体，δ厚聚氨酯，15厚胶粉聚苯颗粒找平层，5厚聚合物抗裂砂浆）主体部位：93.0005.02.1059.0015.0025.01000/74.120.087.002.0+⨯+++=δR 04.011.01++=R K p ∑⨯+⨯+⨯+⨯+⨯==37.1193.0005.095.0059.0015.036.0025.01000/2.1774.120.075.1087.002.0δRS D热桥部位：11.093.0005.02.1059.0015.0025.01000/74.120.074.102.004.0121++⨯++++==δb b K K11.093.0005.02.1059.0015.0025.01000/74.120.087.002.004.013++⨯++++=δb K计算结果见表2。

一1、外墙保温=墙外边线面积-门窗洞口+侧壁（加至保温层外边）；
2、外墙抹灰=墙外边线面积-门窗洞口+侧壁（不加保温层外边）
二外墙保温面积：大约是建筑面积的0.5--0.6倍.一般是竣工后按实际粘贴面积计算。

即楼的周长乘以总高，扣除门窗洞口和阳台底板、空调板所占面积后的得数。

如果阳台内、阳台两侧、首层阳台底面、飘窗上下板有粘贴另外加上就行。

三（一）保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以立方米计算。

（二）保温隔热层厚度按隔热材料（不包括胶结材料）净厚度计算。

（三）地面隔热层按围护结构墙体间净面积乘以设计厚度以立方米计算，不扣除柱、垛所占的体积。

（四）墙体隔热层，外墙按隔热层中心、内墙按隔热层净长乘以图示尺寸高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。

（五）柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸高度及厚度以立方米计算。

（六）其他保温隔热：
1. 池槽隔热层按图示池槽保温隔热层的长、宽及其厚度以立方米计算。

其中池壁按墙面计算，池底按地面计算。

2. 门洞口侧壁周围的隔热部分，按图示隔热层尺寸以立方米计算，并入墙面的保温隔热工程量内。

3.柱帽保温隔热层按图示保温隔热层体积并入天棚保温隔热层工程量内。

（七）、外墙保温
按设计实铺面积以平方米计算工程量。

四保温层在窗户侧面处的面积也要计算。

五建筑外墙体面积- 门窗洞口的面积+ 门窗洞口的内侧面实际粘贴面积。

保温隔热工程工程量计算规则及公式
1、屋面保温层应区别不同保温材料，按实铺体积×隔热材料净厚度以m3计算，一般给出屋面坡度和保温层的最薄厚度，此时应注意计算保温层的平均厚度。

如图1，计算公式为：
h平=h+a%×A/2 V=L×2A×h平
2、地面隔热层按围护结构墙体间净面积乘以设计厚度立方米计算，不扣除0.30m2以内的孔洞所占的面积。

3、墙体隔热层，外墙按隔热层中心线，内墙按隔热层净长乘以图示尺寸的高度厚度以立方米计算。

应扣除冷藏门洞口和管道穿墙洞口所占的体积。

如图纸未注明高度时，则下部由地坪隔热层起算，带阁楼时算至阁楼板顶面止，无阁楼时则算至檐口。

4、柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸的高度及厚度以立方米计算。

5、池、槽隔热层按图示池、槽保温隔热层的长、宽及其厚度立方米计算。

其中池壁按墙面计算，池底按地面计算
6、门洞口侧壁周围的隔热部分，按图隔热层尺寸以立方米计算，并入墙体或地坪的保温隔热工程量内。

外墙保温工程量计算实例假设我们要计算一栋住宅的外墙保温工程量，该住宅的外墙面积为200平方米，要求保温层厚度为10厘米，保温材料选择聚苯乙烯泡沫板。

1. 计算保温材料的体积聚苯乙烯泡沫板的密度一般为18-30kg/m³，假设我们选择的密度为20kg/m³，则保温材料的体积为：体积 = 面积 ×厚度 = 200平方米 × 0.1米 = 20立方米2. 计算保温材料的重量保温材料的重量等于体积乘以密度，所以保温材料的重量为：重量 = 体积 ×密度 = 20立方米 × 20kg/m³ = 400kg3. 计算保温材料的价格保温材料的参考价格为200元/平方米，故该工程的保温材料费用为：费用 = 面积 ×单价 = 200平方米 × 200元/平方米 = 40000元4. 计算保温层面积由于要贴在墙体表面的保温材料还需要留出一定的空隙，所以保温层的实际面积会大于墙体面积。

假设我们选择的保温材料采用粘贴法施工，预留出的空隙为10%，则保温层的实际面积为：面积 = 墙体面积 ×（1+空隙率）= 200平方米×（1+10%）= 220平方米5. 计算保温层的厚度由于保温层采用的是聚苯乙烯泡沫板，其热传导系数一般为0.03 W/m·K，故10厘米厚的保温层的热阻值为：热阻值 = 厚度 / 热传导系数 = 0.1米 / 0.03 W/m·K = 3.33m²·K/W6. 计算保温层的导热系数保温层的导热系数等于保温材料的热传导系数，即0.03W/m·K。

7. 计算保温层的保温性能由于墙体保温后的热阻值为：热阻值 = 3.33 m²·K/W所以保温层的保温性能为：保温性能 = 热阻值 ×实际面积 = 3.33 m²·K/W × 220平方米 = 732.6 m²·K/W通过以上计算，我们得出了这个外墙保温工程的材料需求、费用、面积、厚度、导热系数、保温性能等参数，为工程实施提供了基础数据。

外墙保温工程量计算实例随着人们对住宅舒适度和节能性的要求愈来愈高，外墙保温工程越来越受到关注。

对于工程师和施工方来说，正确计算外墙保温工程量是保证施工质量和节约成本的关键之一。

下面，我们以一幢10层高的住宅楼为例，介绍外墙保温工程量的计算过程。

1、墙体面积的计算首先，我们需要计算出10层楼外墙的面积。

我们以简单的长方形墙体为例，根据建筑图纸和建筑物的高度，我们可以计算出每层楼的长度和墙的高度，然后将每层楼的墙面积加起来，就可以得到全楼的外墙面积。

2、墙体厚度的计算墙体厚度需要根据保温材料的选择来确定。

我们以挂板保温为例，一般要求墙体厚度不小于10cm。

如果采用粘贴保温，则厚度可适当减薄。

3、保温材料的计算在挂板保温中，一般选择聚苯板或聚氨酯板来作为保温材料。

我们需要根据墙面积、保温材料厚度和每平方米保温材料的用量，来计算需要采购的保温材料数量。

4、保温钉的计算在挂板保温中，保温板需要用保温钉固定在墙体上。

保温钉的数量需要根据墙面积、保温板厚度和保温钉间距来确定。

一般来说，保温钉的间距为25cm*25cm。

5、外墙涂料的计算完成保温施工后，需要对外墙进行喷涂或涂刷。

这里我们以聚合物防水涂料作为外墙涂料，需要按照墙面积和每平方米涂料用量进行计算。

6、其他材料的计算除了保温材料和涂料外，还需要计算其他材料的用量，例如玻纤网格布、外墙角线、密封胶等。

7、人工成本的计算最后，需要计算工人施工外墙保温的工时和费用。

工资不同地区和公司有差异，但一般上传统挂网板保温，包括基层工程、施工工艺及保温系统的施工工程，其人工费用占到整个工程造价的60%左右。

通过以上步骤，我们可以计算出外墙保温工程所需要的材料和人工成本。

如果施工方能够正确计算工程量，避免材料的浪费和人工的重复工作，不仅可以提高施工效率和节约成本，更可以保证工程质量和满足业主的需求。

外墙保温板计算【实用版】目录1.外墙保温板的重要性2.外墙保温板的计算方法2.1 保温面积的计算2.2 保温层厚度的计算3.保温板的粘贴和安装方法4.计算外墙保温板的注意事项正文一、外墙保温板的重要性随着人们对建筑节能的重视，外墙保温板在我国建筑行业中的应用越来越广泛。

外墙保温板可以有效地减少热量的损失，提高建筑物的保温效果，降低能耗。

此外，外墙保温板还有助于保护建筑物的主体结构，延长建筑物的使用寿命。

二、外墙保温板的计算方法1.保温面积的计算外墙保温面积的计算通常是按照建筑物的外墙结构总面积来确定的。

一般来说，外墙保温面积约为总建筑面积的 0.5-0.6 倍。

具体的计算方法如下：- 首先，根据建筑物的平面图，计算出建筑物的外墙周长和高度；- 然后，扣除门窗洞口、阳台底板、空调板等所占面积；- 最后，将得到的面积乘以保温层的厚度，即可得到外墙保温板的面积。

2.保温层厚度的计算保温层的厚度应根据建筑物所在地区的气候条件、建筑物的用途以及设计要求等因素来确定。

一般来说，保温层的厚度计算公式如下：R = U × (S / Q) × (t - t0)其中，R 为保温层的厚度，U 为材料的导热系数（W/m·K），S 为保温面积（m），Q 为热量损失（kW），t 为设计要求的保温性能温度（℃），t0 为室外计算温度（℃）。

三、保温板的粘贴和安装方法1.粘贴方法保温板的粘贴方法有多种，如点框法、条粘法等。

粘结面积率应根据设计要求和饰面材料来确定，一般要求不小于 40%（涂料饰面）或 50%（面砖饰面）。

2.安装方法保温板的安装应按照设计图纸进行，首先将保温板按水平顺序粘贴在墙体上，上下应错缝粘贴，阴阳角处做错茬处理；然后，在门窗洞口、阳台底板、空调板等处进行特殊处理。
