下载文档原格式
顺丁橡胶生产工艺流程介绍顺丁橡胶是一种常用的合成橡胶，广泛应用于汽车轮胎、密封件、橡胶管等领域。
本文将介绍顺丁橡胶生产的工艺流程，包括原料准备、橡胶制备、硫化和成品制备等环节。
原料准备顺丁橡胶的生产过程首先需要准备原料。
主要原料包括丁苯橡胶、油料、填充剂、助剂和硫化剂等。
丁苯橡胶是顺丁橡胶的主要成分，其通过聚合反应获得。
油料用于调整橡胶的硬度和柔软性，填充剂用于增加橡胶的强度和耐磨性。
助剂可以改善橡胶的加工性能和性能稳定性。
硫化剂则用于橡胶的硫化过程。
在原料准备的过程中，需要对每种原料进行仔细筛选和称量，确保原料的质量和配比的准确性。
这是保证后续生产过程稳定进行的关键环节。
橡胶制备橡胶制备是指将各种原料按照一定的工艺配方进行混炼，制备成橡胶料块的过程。
橡胶制备的具体工艺可以分为开炼和封炼两个阶段。
开炼是指将橡胶料和填充剂加入到开炼机中进行混炼。
混炼的目的是使各种原料均匀分散在橡胶料中，同时提高橡胶的塑化性和加工性能。
封炼则是在开炼后，将助剂和硫化剂等加入到橡胶料中进行进一步混炼，确保各种添加剂均匀分散在橡胶料中。
橡胶制备过程中需要控制加热、搅拌速度和时间等参数，确保橡胶料的均匀性和质量稳定性。
硫化橡胶制备完成后，需要进行硫化处理。
硫化是指将橡胶料加热至一定温度，并加入硫化剂，在一定时间内进行反应，使得橡胶产生交联结构，从而提高橡胶的强度和耐磨性。
硫化过程中，温度和时间是关键的参数。
需要根据不同的橡胶配方和要求，控制硫化温度和硫化时间，确保橡胶的硫化程度和性能。
成品制备硫化完成后的顺丁橡胶可以进行成品制备。
常见的成品制备方式包括压延和成型两种。
压延是指将硫化橡胶料通过压延机进行加工，制备成橡胶板或片材。
压延过程中，需要控制温度、压力和加工速度等参数，确保橡胶板的厚度和光滑度等要求。
成型是指将硫化橡胶料通过压力机或注塑机进行成型，制备成各种产品。
成型过程中，需要根据成品的形状和尺寸，选择合适的成型模具和工艺参数，确保成品的质量和精度。
顺丁橡胶研究报告顺丁橡胶，是一种常见的合成橡胶，常用于制造轮胎、密封件、橡胶管和防震垫等。
本文主要介绍了顺丁橡胶的物理化学性质、制备方法和应用领域。
一、物理化学性质1.外观：白色或微黄色粉末状，有时为颗粒状。
2.分子式：(C5H8)n3.密度：0.92~0.95g/cm³4.硬度：60~98 Shore A5.拉伸强度：6~22MPa6.断裂伸长率：200~1000%7.耐热性：耐热性一般，最高使用温度为120℃。
8.耐寒性：顺丁橡胶在低温下仍有较好的柔韧性和弹性，常温下的弯曲半径小于10mm。
9.电绝缘性：顺丁橡胶具有一定的绝缘性能，能承受1500V的电压。
二、制备方法1.烯丙基聚合法将丁二烯和苯乙烯以一定比例混合，添加催化剂，在高温下进行自由基聚合反应，生成顺丁橡胶。
其中，苯乙烯的加入可以提高橡胶的强度和耐磨性，但会降低橡胶的柔韧性。
2.聚合物乳液法将顺丁橡胶分散在水中形成乳液，再用氯化铵等盐酸和碱来调节pH值，达到聚合物对水溶性的最佳值，使乳液中的聚合物完全凝聚，然后用离心机分离水和乳液得到纯净的顺丁橡胶。
三、应用领域1.轮胎：顺丁橡胶是制造轮胎的主要原材料之一，它具有优异的耐磨性、强度和低滚动阻力，可提高轮胎的性能和寿命。
2.密封件：顺丁橡胶可以用于制造汽车、航空、船舶等密封件，如O型圈、油封、传动带等，具有较好的密封性和耐油性。
3.橡胶管：顺丁橡胶制成的橡胶管耐酸碱、耐高温、耐油腐蚀，广泛用于管道输送和化工、石油、医药等领域。
4.防震垫：顺丁橡胶具有良好的缓冲性能，可用于制造机械、电子设备、建筑等防震垫，减少震动和噪音。
综上所述，顺丁橡胶具有较好的物理化学性质，制备方法简单，应用广泛，是一种重要的工业原材料。
顺丁橡胶生产工艺
顺丁橡胶生产工艺是指利用化学方法将原材料进行合成，并通过特定工艺步骤将其转化为顺丁橡胶。
下面是顺丁橡胶生产工艺的简要介绍。
顺丁橡胶的主要原料是丁苯橡胶（BD）和苯乙烯（S）。
首先，需要将BD和S进行共聚反应合成顺丁橡胶，这是顺丁橡胶生
产的关键步骤。
合成过程中需要添加催化剂和溶剂，并在适宜的温度和压力下进行。
催化剂通常使用有机锡化合物，如二二甲基丙基二正丁基锡（TBT），其作用是加速共聚反应的进行。
溶剂可选择合适的有机溶剂，如环己烷等。
合成顺丁橡胶后，需要进行后处理步骤来提高橡胶的纯度和质量。
首先是溶剂脱胶，将顺丁橡胶溶解在合适的溶剂中，并通过蒸发和蒸馏等操作，将杂质和未反应的原料分离出来。
然后是水洗和干燥，用水将残留的溶剂和其他杂质洗净，然后将橡胶在适当条件下进行干燥，以去除水分。
最后，还需要对顺丁橡胶进行加工成型。
这包括橡胶混炼、粉碎、造粒等步骤，以便将橡胶制成适用于不同产品的形状和尺寸。
总结起来，顺丁橡胶生产工艺包括原料合成、后处理和加工成型三个主要步骤。
通过这些步骤，可以获得高质量的顺丁橡胶，以应用于不同领域的产品制造中。
顺丁橡胶生产工艺流程
顺丁橡胶是一种重要的合成橡胶，广泛应用于汽车轮胎、橡胶管件等领域。
下面将介绍顺丁橡胶的生产工艺流程。
顺丁橡胶的生产工艺主要包括橡胶乳的制备、乳胶的干燥、干粒的成型和加硫四个步骤。
第一步是橡胶乳的制备。
首先将丁苯橡胶料、总体分散剂和活性剂加入反应釜中，加入一定量的水搅拌，搅拌速度一般为
80-120rpm。
接着加入氧化物胶乳黏度指数调控剂、抗老化剂、稳定剂和促进剂，并进行混合搅拌，使得各种原料充分混合均匀，形成黏稠的橡胶乳。
第二步是乳胶的干燥。
将橡胶乳加入干燥机中，通过调整干燥机的温度和风速，使乳胶中的水分逐渐蒸发，最终得到含水量较低的胶乳干粉。
第三步是干粒的成型。
将胶乳干粉加入橡胶研磨机中，通过机械剪切的方式将胶乳干粉破碎成小颗粒。
研磨过程中要控制好温度，避免过高的温度导致胶粒粘连。
第四步是加硫。
将成型后的干粒加入加硫机中，在一定的温度和压力下进行加硫反应，使橡胶胶粒与硫化剂反应，形成交联结构，提高橡胶的物理性能。
以上就是顺丁橡胶的生产工艺流程。
通过这个流程，我们可以生产出质量稳定、性能优良的顺丁橡胶产品。
当然，不同的厂
家也可能根据自身的工艺条件做出一些微调，但总体的工艺流程是差不多的。
2024年稀土顺丁橡胶市场分析现状概述稀土顺丁橡胶是一种基于稀土催化系统的特殊合成橡胶，具有极高的热稳定性、低温弹性和机械强度。
稀土顺丁橡胶在汽车工业、建筑工业和电子工业等领域有着广泛的应用。
本文将对稀土顺丁橡胶市场进行详细分析，包括市场规模、竞争态势和发展趋势等方面。
市场规模稀土顺丁橡胶市场在过去几年经历了高速增长。
随着汽车和电子工业的发展，对高性能橡胶材料的需求不断增加，促使了稀土顺丁橡胶的市场需求增长。
根据市场研究数据分析，目前稀土顺丁橡胶市场规模约为XX亿美元。
竞争态势稀土顺丁橡胶市场存在着激烈的竞争态势。
主要竞争对手包括A公司、B公司和C公司等。
这些公司通过提供高质量的产品和提升售后服务质量，不断争夺市场份额。
另外，稀土顺丁橡胶市场还面临着来自传统合成橡胶和其他高性能橡胶材料的竞争压力。
为了应对竞争，企业需要加大研发力度，提高产品的性能和质量，以及建立良好的合作关系。
发展趋势稀土顺丁橡胶市场有着良好的发展前景。
未来几年，该市场预计将保持稳定增长。
主要原因包括以下几个方面：1.汽车行业的快速发展推动了稀土顺丁橡胶市场的增长。
随着电动汽车的兴起和汽车轻量化的需求增加，对高性能橡胶材料的需求也将大幅增加。
2.电子工业的发展提供了新的增长机会。
稀土顺丁橡胶具有优异的耐高温性能和电绝缘性能，适用于电子元件的封装和绝缘材料等应用。
3.新材料技术的进步推动了稀土顺丁橡胶市场的发展。
通过不断创新，稀土顺丁橡胶的性能将得到进一步提升，满足不同领域的需求。
综上所述，稀土顺丁橡胶市场在市场规模、竞争态势和发展趋势等方面都呈现出积极的态势。
企业需要密切关注市场动态，加强研发能力，提供高品质的产品和服务，抓住市场机遇，实现可持续发展。
顺丁橡胶生产工艺流程
顺丁橡胶是一种具有优异性能的橡胶材料，广泛应用于汽车、工程机械、电子电器等领域。
下面将介绍顺丁橡胶的生产工艺流程。
1. 原料准备：顺丁橡胶的主要原料为丁苯橡胶（BR）、丁腈橡胶（NBR）、氯丁橡胶（CR）等。
在生产之前，需要将原料进行检测和筛选，确保原料的质量可靠。
2. 橡胶混炼：将原料按一定比例放入橡胶混炼机中进行混炼。
混炼机通过高速旋转的刀片将橡胶原料切碎并混合均匀，增加橡胶的可塑性和延展性。
3. 半成品制备：经过混炼后的橡胶原料成为半成品，需要进行进一步的制备。
首先将半成品放入反应釜中，加入硫化剂和促进剂，调整反应温度和时间，使橡胶原料发生交联反应。
4. 成型加工：经过硫化反应的橡胶原料变得柔韧且具有弹性，可以进行成型加工。
常见的成型加工方式有挤出法、压缩法和注塑法等。
根据产品的不同需求，通过模具把橡胶原料压制成各种形状。
5. 检验：成型后的顺丁橡胶产品需要进行严格的检验，确保产品质量符合标准和要求。
检验内容主要包括外观质量、物理性能、耐老化性能等方面。
6. 包装和存储：经过检验合格的顺丁橡胶产品进行包装，常见
的包装方式有袋装和卷装。
包装好的产品需要进行合适的存储，避免受潮、受热和受阳光直射等因素的影响。
顺丁橡胶的生产工艺流程是一个复杂的过程，需要不同的原料和机器设备共同配合完成。
通过上述的工艺流程，可以得到质量稳定、性能优越的顺丁橡胶产品，为各个行业提供高品质的原材料。
年产11000t顺丁橡胶聚合车间工艺设计顺丁橡胶是一种重要的合成橡胶材料，广泛应用于汽车制造、医疗器械、建筑工程等领域。
为了满足市场需求，设计了一个年产11000t顺丁橡胶的聚合车间工艺。
首先，聚合车间应具备充分的原料储备和供应系统。
顺丁橡胶的主要原料包括丁苯橡胶、丁二烯、丁酮等。
工艺设计中应考虑到原料采购渠道，确保原料供应的稳定性和质量。
同时，应设置原料储存及输送系统，方便投料，并且要有定期检查和维护计划。
其次，聚合车间应设有合理的反应釜和聚合装置。
顺丁橡胶的生产过程采用聚合反应法，需要将原料在反应釜中与聚合催化剂进行反应。
为了提高生产效率，可以采用多釜并行操作。
反应釜应具备良好的密封性和耐腐蚀性，可以承受高温高压的条件。
聚合装置应设有搅拌装置和加热/冷却系统，确保反应过程的均匀性和可控性。
再次，聚合车间应设置完善的分离和精制设备。
在聚合反应后，需要对原料进行分离和精制，以去除其中的杂质和溶剂。
分离设备可以采用离心机或蒸馏设备，将顺丁橡胶和副产物分离。
精制设备可以采用过滤系统或吸附剂，进一步提纯顺丁橡胶。
最后，聚合车间应设有质检和包装系统。
为了确保产品的质量，应设置质检环节，对顺丁橡胶进行物理性能测试和化学成分分析。
根据产品规格，将合格的产品进行包装，并进行相应的标识。
综上所述，年产11000t顺丁橡胶聚合车间的工艺设计应包括原料储备与供应系统、反应釜与聚合装置、分离和精制设备、质检和包装系统等方面。
通过合理的设计和管理，可以实现顺丁橡胶的高效生产，满足市场需求。
此外，为了确保顺丁橡胶的品质和生产效率，聚合车间还应设置相关的控制和监测系统。
在聚合反应过程中，应根据反应温度、压力等参数进行实时监控，并根据监测结果进行相应的调整和控制。
可以采用自动化控制系统，实现对反应过程的远程监控和调节，提高生产的稳定性和控制精度。
此外，对于大规模连续生产的车间，还应设置相应的废气处理系统。
在顺丁橡胶的聚合过程中，会产生一定量的废气，其中可能含有有机物和有害气体。

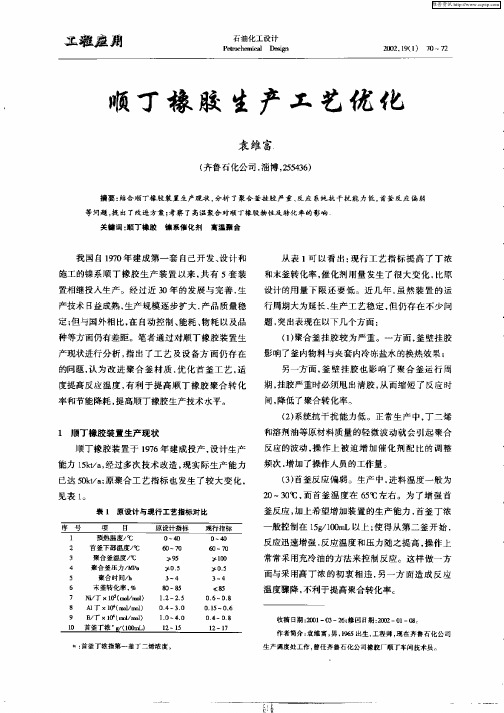

实习报告书题目：顺丁橡胶成型工艺研究发展学院：化学工程学院专业：高分子材料与工程班级：姓名：学号：2011年05月15日1引言顺丁橡胶是丁二烯(CH2=CH—CH=CH2)的弹性聚合体。
这种橡胶具有生热小和较好的耐磨性、高弹性及低温性能。
目前．世界上的产量仅次于丁苯橡胶。
我国自197O年建成第一套自己开发、设计和施工的镍系顺丁橡胶生产装置以来，共有5套装置相继投入生产。
经过近30年的发展与完善，生产技术日益成熟，生产规模逐步扩大，产品质量稳定；但与国外相比，在自动控制、能耗、物耗以及品种等方面仍有差距。
笔者通过对顺丁橡胶装置生产现状进行分析，指出了工艺及设备方面仍存在的问题，认为改进聚合釜材质，优化首釜工艺，适度提高反应温度，有利于提高顺丁橡胶聚合转化率和节能降耗，提高顺丁橡胶生产技术水平。
顺丁橡胶(聚丁二烯橡胶)是仅次于丁苯橡胶的世界第二大通用合成橡胶。
截至2009年，我国顺丁橡胶产能仅次于美国，居世界第二位．约占世界总产能的10％。
目前．顺丁橡胶新技术开发的关键是采用新型镍系等催化剂淘汰传统的钛系催化剂。
2顺丁橡胶制备2．1顺丁橡胶顺丁橡胶，全名为顺式一1，4一聚丁二烯橡胶，简称BR。
由丁二烯聚合制得的结构规整的合成橡胶与天然橡胶和丁苯橡胶相比，硫化后的顺丁橡胶的耐寒性、耐磨性和弹性特别优异，动负荷下发热少，耐老化性能好，易与天然橡胶、氯丁橡胶或丁腈橡胶并用。
根据顺式1，4含量的不同，顺丁橡胶又可分为低顺式(顺式1，4含量为35％～40％)、中顺式(90％左右)和高顺式(96％～99％)三类。
高顺式顺丁橡胶分子间力小，分子量高，因而分子链柔性大，玻璃化温度低，在常温无负荷时呈无定形态，承受外力时有很高的形变能力，是弹性和耐寒性最好的合成橡胶。
且由于分子链比较规整，拉伸时可以获得结晶补强，加入炭黑又可获得显著的炭黑补强效果，是一种综合性能较好的通用橡胶。
2．2 制备工艺（镍系催化剂）顺丁橡胶（镍系）的生产是典型的溶液聚合工艺（聚合物能溶于溶剂中）。
主要工艺条件：单体纯度〉99.0%反应温度 60-65 C催化剂环烷酸镍-BF，OE1，E1，Al反应压力为单体及溶剂的蒸气压，约300KPa以下溶剂甲苯-庚烷3催化剂影响3．1传统工艺存在问题在传统的工艺中，催化剂三种组分，不管是三元、双二元还是二元陈化、稀硼单加都是直接进入聚合釜，进行引发形成活性种。
由于首台聚合釜内丁二烯转化率已经超过50％，体系粘度很大，3种催化剂很难达到充分的接触并络合，因此必然存在催化剂利用率低且活性种分散不均、局部反应强弱不均的问题。
而催化剂用量大、活性种分散不均则是导致凝胶含量高、支化度大的直接原因，进而影响橡胶产品的质量。
由于三氟化硼乙醚络合物在抽余油中溶解性较差，3种微量催化剂进入首釜后马上与高粘度胶液相接触，3种催化剂间难以充分混合接触，即没有良好的陈化过程，会导致催化剂活性中心的分布不均。
从而影响丁二烯的聚合质量。
据国外文献报导，用于改善催化剂活性中心的分布不均，以提高聚合过程催化剂活性的先进工艺是预混工艺技术，该项技术在国内尚属空白。
该T艺与我国传统工艺的区别是在聚合釜前段增加一台预混釜，在预混釜中对催化剂的陈化方式和进料方式进行优化。
3．2优化工艺：催化剂的陈化方式和陈化时间不同催化剂陈化方式对聚合反应的影响见表：从表1可以看到，聚合反应的活性次序为：Ni—B—Al三元陈化>A1一Ni二元陈化、稀B单加>Ni—Al—B三元陈化。
考察了25℃条件下Ni—B—Al三元陈化的陈化时问对聚合反应的影响，见图1。
对于Ni—B—Al三元陈化来说，催化剂在相当宽的时问范围内，甚至于20 h后都具有较高的活性，考虑到陈化时问超过45 min以后，陈化液中逐渐出现黑色不溶物，因此，陈化时间以采用l5～30 min为宜。
3．3优化工艺：AI／B对聚合反应的影响3.3.1 AI／B对聚合反应速率的影响采用膨胀计法测定了各种条件下的聚合反应速度。
对于该聚合体系来说，聚合速率可以表示为：Rp：-d[M]／dt=Kct[Nio][M] =K [M]式中『Nio]一主引发剂镍的初始浓度；一主引发剂的利用率；B一单体丁二烯的反应级数；K—增长速率常数；K 一表观增长速率常数。
设B=1，则：一d[M]／[M]=K”dt，积分之，则： ln[M]／[Mo]=一K”t又有转化率 Y=1-[M]／[Mo]，[M]／[Mo]=1-y所以 ln(1一Y')=一K”t实验发现，数据符合一级动力学关系，二元陈化、稀硼单加和三元陈化的转化率与时问关系及相应的一Ln(1一x1与时问关系见图2，3，4，5。
结果表明：在试验范围内，丁二烯聚合3 h后的最终转化率均大于85％。
当控制Ni ／Bd不变，随着A1／B的变化，聚合速度存在极大值。
对于Al—Ni二元陈化，稀B单加，聚合速度最高点发生在A1／B为0．1左右；对于Nj—B—Al三元陈化，聚合速度最高点发生在A1／B为0．2左右。
在通常的顺丁橡胶生产条件下(A1／B为0．4～0．7)，仍然保持较高的聚合速率。
3.3.2 AI／B对聚合物分子量的影响A1／B对聚合物分子量的影响较大。
一般情况下，聚合物的分子量随着A1／B比值的增加而加大。
对于Al—Ni二元陈化、稀B单加和Ni—B—Al三元陈化的聚合体系具有相同的影响趋势。
这说明采用Ni—B—Al催化剂三元陈化的方法通过调节A1／B比，可以生产门尼为45的通用顺丁橡胶。
3.3.3 水加入量对聚合反应的影响在Ni—Al—B体系顺丁橡胶生产中，少量水的加入可以加快聚合反应速度。
当体系中水含量在H O ／A1为1．0～2．0时，具有较快的速度；但HzO／A1为1．0时分子量较高。
此时水的绝对含量是24x10 ，随着水含量的增加，聚合速度保持不变，分子量逐渐下降。
再继续增加体系中的水含量，当HzO／Al>2．0，则聚合速度迅速下降。
3.3.4门尼调节剂的加入对聚合反应的影响在该聚合体系中，少量醇、酚类给电子化合物的加人，可以增加BF3催化剂在聚合体系中的溶解性，提高BF，的利用率。
当A1／B=0．3左右时，聚合速率达最大值。
不加门尼调节剂时聚合速率达最大值出现在A1／B=0．2左右，这证明了门尼调节剂的加入提高了BF，的利用率。
在催化剂的陈化过程中，很明显的感觉到：加入门尼调节剂后，B 在丁油中的溶解性大大增加。
另一方面，该化合物的加入可以调节增加产物的分子量，增加聚合物的门尼粘度。
3.3.5聚合物的微观结构在该聚合体系中，陈化方式的改变，即不论采用Al—Ni二元陈化、稀B单加，还是采用Ni—Al—B三元陈化，对所得到的聚合物的微观结构影响均不大。
3.3.6 预混工艺门尼粘度调节规律试验发现，能影响门尼粘度的因素有很多，如催化剂3种组分的进料量及其比例、聚合体系的含水量以及聚合反应温度。
但是其中A1／B比值的影响是最显著的。
并且当主催化剂镍的进料量一定的时候，要保持聚合反应具有一定的活性，调节A1／B比是控制橡胶门尼粘度最有效的方法。
预混工艺和现行的Ni—Al二元陈化、稀B单加的工艺调节A1／B比值对聚合体系具有相同的影响趋势。
实验发现，分子量随A1／B值的增加而增加。
分子量和门尼粘度在大体上具有相同的规律。
当调节A1／B在0．35～0．45之间时，可以控制门尼粘度在45_+3。
3.3.7 凝胶含量和物性经过物性测试，显示采用预混工艺生产的顺丁橡胶产品的各项指标与采用传统工艺生产的顺丁橡胶相比，物性上有较大幅度的提高，同时橡胶中的凝胶含量也大大降低。
这表明预混工艺对于提高顺丁橡胶产品的性能是很有效的。
3．4 结论(1)通过对几种催化剂陈化方式的聚合反应速率的考察，得到聚合反应活性次序为：Ni —B—Al三元陈化>A1一Ni二元陈化、稀B单加>Ni—A1一B三元陈化；Ni—B—A1三元陈化适宜的陈化时间为15～30 min.(2)通过对聚合速率的考察，Ni—B—Al三元陈化时B的利用率高于Al—Ni二元陈化，稀B 单加。
(3)微量水的加入可加快聚合反应速率。
(4)含氧化合物门尼调节剂的加入可以调节提高聚合产物的分子量和门尼粘度，也可以增进B催化剂在丁油中的溶解性。
(5)通过红外光谱对聚丁二烯产物微观结构的测定，陈化方式的改变对聚合物的微观结构基本无影响，顺1，4结构均高于97％。
(6)通过调节A1／B比可以生产出门尼粘度为35～55的通用顺丁橡胶。
(7)采用催化剂预混工艺可以使催化剂各组分充分混合并络合，形成的活性种在聚合釜内分散均匀、活性增强，能有效改善聚合釜中局部反应不均的问题。
(8)采用预混工艺可以通过调节A1／B比有效地调节门尼粘度，使门尼粘度控制在43～47的范围内。
(9)采用预混工艺生产出的顺丁橡胶产品，顺1，4式含量均在95％以上，力学性能指标达到合同要求，并与国内外同类产品的性能指标相当。
(10)采用预混工艺，由于改善了活性种在聚合釜中的分散性，因此生产出的顺丁橡胶产品的凝胶含量显著降低。
参考文献：[1] 《顺丁橡胶技术开发现状与方向》[2] 赵德仁。
《聚合物合成工艺学》（第二版）[3] 宗成中，王春芙，李旭东。
《不同催化剂陈化方式下镍系顺丁橡胶相对分子质量的调节》[B][4]宗成中，李旭东，王春芙，李异凡。
《镍系催化丁二烯聚合催化剂制备工艺的改进》[5]夏少武，魏庆莉，张书圣，杨泽福。
《镍系胶体催化丁二烯聚合反应的研究：催化剂组分的红外光谱》。
