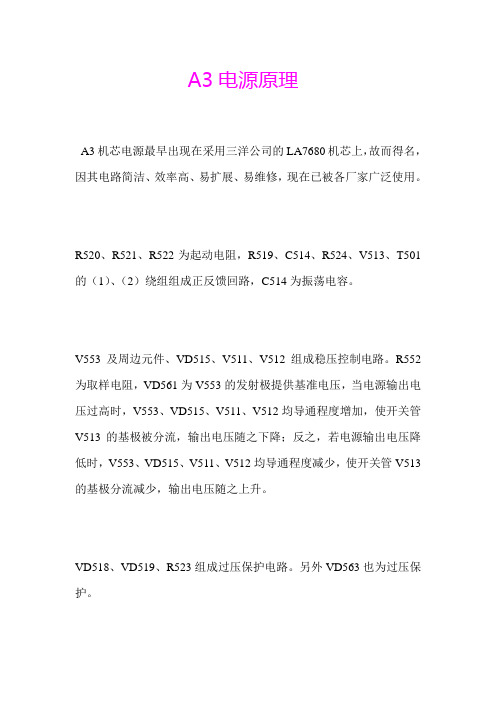

A3电源原理A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。
R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。
V553及周边元件、VD515、V511、V512组成稳压控制电路。
R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。
VD518、VD519、R523组成过压保护电路。
另外VD563也为过压保护。
C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。
再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。
显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。
三洋A3机芯电源检修技巧三洋A3机芯电源电路的检修，最主要的是抓住几个关键测试点，并根据测试点电压判断故障部位。
由STR-S6708厚膜电路组成的彩电电源原理与检修采用STR-S6708厚膜电路组成开关稳压电源的彩电机型有：索尼KV-K21MN11/MF1、KV-K25MN11/MF1、KV-K29MF1/MH11、KV-F25MN11/MF1、KV-F29MH31/MH11/MF1、KV-L34MH11/MF1、KV-G25T1、KV-G25M1、KV-T29MF1；东芝2138SH、日立2598、福日HFC-25S10/11、HFC-25P70、HFC-29P70,松下TC-25V40RQ、TC-25V42G、TC-2550R、TC-2552G；王牌TCL2539D/2539DR/2516D/2511DZ/2580G/2910/2910D/2911D/2911DZ/2916D/2980G、TCL3416DI/3811DI等。
下面以索尼KV-F25MF1彩电为例，介绍其电源电路的工作原理与故障检修方法。
一、电源电路组成与特点㈠ 电源电路组成索尼KV-F25MF1型彩电的电源系统主要由交流输入与整流方式自动切换电路、主开关电源电路、待机控制及过流、过压保护电路等四部分组成，其电路组成框图如图5-1所示。
其中主开关电源是由厚膜块STR-S6708为核心构成的它激式并联型开关电源，其原理电路如图5-2所示。
主开关电源在正常收视状态时输出+135V、+66V、+30V、+15V、+7V等五组直流电压，其作用分别是：1．+135V：该电压是整机正常工作的主电源，主要给行输出电路供电；同时经降压与稳压后，以形成调谐选台所需要的+33V电压。
2．+66V：该电压在收视状态时给主开关电源稳压控制电路中光电耦合器IC600提供工作电源；在待机状态时此输出端电压降为9V左右，经电子开关控制后送到遥控电源稳压块的输入端，以形成+5V遥控电源，继续给微处理器及其控制电路供电。
3．+30V：该电压主要是给伴音功放集成电路单独供电。

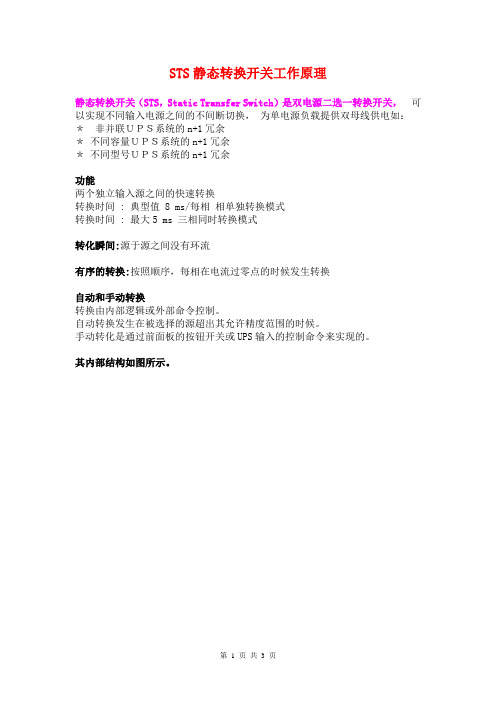

STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
当STS感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载，这时即使主电源电压超出正常的电压范围，STS也不发生转换。

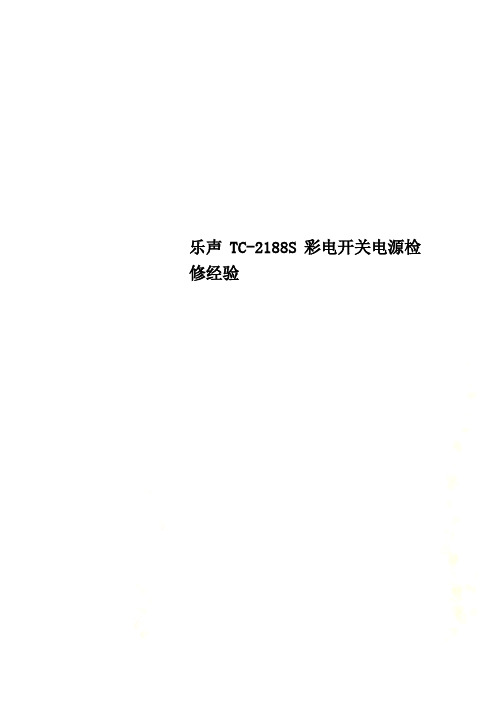

乐声TC-2188S彩电开关电源检修经验由STR-S6307组成的彩电电源原理与检修采用STR-S6307厚膜电路组成开关稳压电源的彩电机型有：松下TC-2188、TC-2188S、TC-2188M、TC-2588/S/M、TC-21L3R、TC-21L3RQ及TC-21L12R，索尼KV-2189TC、KV-R21MT等。
下面以松下TC-2588S型彩电为例，介绍其电源电路的工作原理与故障检修方法。
第一节电源电路原理分析一、开关稳压电源电路的组成与特点1. 开关稳压电源电路的组成松下TC-2588S型彩电的开关稳压电源电路主要由电源厚膜块IC802（STR-S6307）及其外围元器件组成的并联型自激式开关电源，其组成框图如图1-1所示。
该机开关电源的核心器件是厚膜电路IC802，其内部等效电路及引脚功能如图1-2所示；电源电路中主要元器件作用：Q804、Q805、Q826、Q827、Q831等组成电源系统保护功能控制电路，IC803（S1854LBM-4）为取样、比较误差放大器集成电路，Q802、Q803为遥控关机控制管，D803是主电源（+B）电压误差信号光电耦合器，D811、D836是保护电路监控信号光电耦合器。
该开关电源有市电整流滤波、开关振荡、稳压控制、待机控制及保护功能等五部分电路组成，其正常工作时共输出115V、46V、16V三组直流电压，其作用分别是：⑴主电源+B（115V）直流电压：主要是给行扫描输出电路供电。
⑵46V直流电压：在收视状态主要给待机控制管Q803提供集电极工作电源，在待机状态或刚开机瞬间微处理器处于复位状态时，该输出端电压降为8.6V左右，并通过导通的Q802给5V稳压块IC1106提供电压源，以形成5V遥控电源给遥控电路微处理器继续供电。
⑶16V直流电压：主要给三个光电耦合器及IC1106与12V稳压块IC804等电路供电。
其中IC804输出的12V直流电压分别给行场振荡、中频通道、亮度通道及色度解码等信号处理电路供电。
电子报/2008年/4月/27日/第003版彩电维修谈谈开关电源接假负载武汉余俊芳在修理彩电或彩显等电器时，为了判断是电源还是负载故障，常采用在主电压输出端接假负载并通过测量其电压高低来确定开关电源工作是否正常。
然而你知道吗?有些电源可以直接接假负载，有些电源则不能，也就是说这类电源接假负载会造成误判。
下面就来谈谈这个问题。
目前使用的开关电源大致分为六类：第一类：不需要行逆程脉冲来同步的自激式并联型开关电源，这类开关电源多数由分立元件构成，如早期的三洋80P、83P、A3和东芝X56P开关电源及采用电源厚膜块STR－S6307／STR －S6308／STR－S6309构成的开关电源均属这一类。
这类开关电源的特点是属自激式，有独立的电源启动电路。
电源启动后由开关变压器反馈绕组提供开关管必需的正反馈脉冲使开关管继续振荡下去，由开关变压器输出电压作为电源取样电压。
如果负载严重短略，开关变压器的电感量将骤降，从而使开关电源停振，达到保护电源的目的。
这类开关电源可以直接接假负载。
第二类：无需行脉冲同步的他激式并联型开关电源，这类开关电源多数以电源厚膜块为中心构成，电源厚膜块内含独立的振荡器，绝大部份电源厚膜块内含电源开关管，如STR－S67xx系列、STR－F66xx系列、STR－M65xx、STR－M68xx系列、STR－W6756、STR－W6856系列、STR－G86xx系列、STR－ZX302A系列。
有一部分将电源开关管分离出来，如TDA4605、TDA16846、TDA16847、MC44603P、MC44608P、UC3842A、UC3843A均属这一类。
这类开关电源特点是有独立的电源启动电路，电源启动后由开关变压器的相关绕组给振荡器提供电源，维持振荡，也是由开关变压器输出电压作为电源取样电压。
这类开关电源也可以直接接假负载。
第三类：需行脉冲同步的自激式串联型开关电源，如松下M11机芯开关电源(见图1)以及采用电源厚膜块STR40115、STRS0103、STRS0113、STRS0115、STR51213等构成的开关电源均属于这一类型。
杭州斯沃德电梯调试资料杭州斯沃德电梯调试资料【1】引言杭州斯沃德电梯是一家领先的电梯制造公司，以其高质量的产品和卓越的性能而闻名。
通过对斯沃德电梯的调试资料进行深入的研究和分析，我们可以更好地了解电梯的工作原理、功能和安全性。
本文将以从简到繁、由浅入深的方式来探讨杭州斯沃德电梯的调试资料，旨在给读者带来全面、深刻和灵活的理解。
【2】电梯调试的基本原理电梯调试是在安装完整个电梯系统后所进行的一系列操作，以确保电梯的正常运行。
调试过程涉及到各个系统的组装和功能测试，包括电梯的动力系统、控制系统、安全系统等。
其中，动力系统负责电梯的垂直运行，控制系统负责电梯的控制和管理，安全系统则确保电梯的安全使用。
【3】斯沃德电梯调试资料的结构与功能斯沃德电梯调试资料是一份全面记录电梯调试过程的文件。
该资料由多个部分组成，包括电梯的基本信息、调试步骤和测试结果等。
通过这些资料，工程师可以更好地了解电梯系统的配置、调试过程中的问题以及相应的解决方案。
【3.1】电梯的基本信息斯沃德电梯调试资料的第一部分包括电梯的基本信息，如电梯的型号、载重量和速度等。
这些基本信息对于调试过程中的参数设置和调整至关重要，确保电梯在运行中达到设计要求。
【3.2】调试步骤斯沃德电梯调试资料的第二部分是调试步骤的详细说明。
在这一部分中，列出了调试过程中需要进行的每一步骤，并给出了相应的指导和要求。
工程师需要按照这些步骤逐一进行测试和调整，以确保电梯的各项功能正常运行。
【3.3】测试结果与故障排除斯沃德电梯调试资料的第三部分包括测试结果和故障排除的记录。
在调试过程中，工程师需要对电梯的各个功能进行测试，并记录下相应的测试结果。
如果在测试过程中发现故障或异常情况，工程师还需要进行故障排除并记录下相应的解决办法。
【4】对杭州斯沃德电梯调试资料的观点和理解通过对斯沃德电梯调试资料的研究，可以发现该公司非常注重质量和安全性。
调试资料的结构和内容非常详细，而且提供了全面的测试结果和解决方案。
STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
当STS感应的负载电流超过预先设定的过流值时，表示有冲击电流或者过载，这时即使主电源电压超出正常的电压范围，STS也不发生转换。
由STR-S6707厚膜电路组成的彩电电源原理采用STR-S6707厚膜电路组成开关稳压电源的彩电机型有：索尼KV-J21TF1、KV-G21、KV-G21TC2、KV-T21TF2、KV-B21T1等BG-1S、BG-2S机芯中屏幕彩电。
下面以索尼KV-G21TC2彩电为例，介绍其电源电路的工作原理与故障检修方法。
一、电源电路的组成与特点1．电源电路的组成该机开关电源是由新型厚膜块STR-S6707为核心构成的它激式并联型脉冲变压器耦合开关稳压电源，他主要由市电输入整流滤波电路、振荡电路、稳压控制电路、保护电路及待机控制电路等组成，其组成框图与主要原理电路分别如图1、2所示。
C-T v$_.x D'j该机开关电源正常工作时输出+115V、+16V、+12V三组直流电压，其作用分别是：⑴ 电容C609两端输出的主电源+B（115V）：主要是给行输出电路及其负载电路供电。
⑵ 电容C614两端输出的+16V电压：主要是给伴音功放电路供电。
⑶ 电容C610两端输出的+12V电压：一是经IC002二次稳压后形成+5V遥控电源与微处理器的复位电压；二是经IC521稳压控制后输出+9V直流电压给行扫描电路及整机小信号处理电路提供工作电压，此输出电压受遥控电路微处理器输出的待机信号控制。
2．电源电路的特点⑴ 由于该机开关电源中厚膜电路IC601（STR-S6707）内部开关管与开关变压器T601均不直接参与振荡脉冲的形成，从而降低了开关电源的自身损耗，提高了工作效率。
⑵ 由于开关管的开关过程是受独立振荡器产生的开关脉冲控制，所以其波形好，电源工作稳定，开关管损耗小⑶ 利用频率调制方式实现稳压，使开关电源的稳压性能较好，稳压范围有所展宽。
⑷ 待机控制是通过切断行扫描振荡电路与整机小信号处理电路正常工作所需的+9V工作电源输出来实现的，此时开关电源三组直流电压输出端仍有正常电压输出。
⑸ 具有完善的过流、过压保护功能，且有多种保护电路集成在厚膜电路STR-S6707内，使电源电路结构简洁，方便了维修；同时也提高了整机工作的安全性能。
S T S静态转换开关工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】STS静态转换开关工作原理静态转换开关（STS，Static Transfer Switch）是双电源二选一转换开关，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电如：＊非并联ＵＰＳ系统的n+1冗余＊不同容量ＵＰＳ系统的n+1冗余＊不同型号ＵＰＳ系统的n+1冗余功能两个独立输入源之间的快速转换转换时间 : 典型值 8 ms/每相相单独转换模式转换时间 : 最大5 ms 三相同时转换模式转化瞬间:源于源之间没有环流有序的转换:按照顺序，每相在电流过零点的时候发生转换自动和手动转换转换由内部逻辑或外部命令控制。
自动转换发生在被选择的源超出其允许精度范围的时候。
手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。
其内部结构如图所示。
STS 设计用来实现两个同步三相交流电源之间进行不间断（<8ms）转换。
两路交流电源的幅度、频率和相位差应控制在一定的范围内。
STS的主要作用是在一路输入电源发生故障或需要检修、测试时实现从一路电源到另一路电源之间真正地不间断地转换,禁止接入两路会产生回流的输入电源。
STS可以通过控制面板设定其中任意一路输入电源为主电源，另一路输入电源为备用电源。
只有在主电源故障或手动复位的情况下，STS才会自动在8ms内从主电源切换到备用电源。
STS的两路静态开关是严格互锁，STS内还装有手动旁路开关，在STS需要检修时，可以手动地将输入电源切换到旁路开关。
进行手动转换时可保证输出不间断。
STS的所有的转换都是快速的先断后合，主备电源之间不会产生冲击电流，所有的转换都在小于8ms的时间内完成。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
STR-S6708A电源工作原理开关电路振荡过程STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到8V左右的直流电压，加到IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整流、C909滤波后可得到稳定的8V电压，向IC901供电。
光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本达不到8V，这时就要靠V901这一回路来继续维持供电了。
在正常开机状态，开关变压器的（V3）脚输出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加到V901的C极，但是，由于这时的V901的发射极电压为8V，而基极接有稳压管VD920，VD920的稳压值是7.2V，所以V901的基极电压比发射极电压低，V901不会导通，IC901的（9）脚供电由VD903提供。
当整机进入待机状态时，开关变压器的（V3）脚输出电压经VD902整流后的到11V左右的电压，此时，由于VD903输出的电压很低，V901得到正偏开始导通，其发射极输出电压为6.7V左右，继续为IC901的（9）脚提供电源。
V901回路的另一个作用是，当电网电压降低时，VD903整流后的电压也将降低，当降低到6.6V以下时，V901会导通，继续向STR-S6708的（9）脚供电，所以，这种开关电源适应电网电压的范围很宽。
IC901的（9）脚得到电压后开始振荡，其振荡的脉冲频率和脉冲宽度由IC901内部的RC 时间常数决定。
振荡脉冲从IC901的（5）脚输出，然后分为二路：一路作为负反馈信号经R906、R910送回IC901的（4）脚，以控制IC901内部比例驱动电路的工作状态；另一路经C911送回到IC901的（3）脚，STR-S6708的（3）脚是内部开关管的基极，（1）脚是集电极，（2）脚是发射极。
