顺风光伏发电工程有效规程、规范、标准
清单目录
（2015年度）
顺风光电投资（中国）有限公司
二〇一五年四月
说明
为严格遵守国家有关质量的法律、法规、政策、标准，坚决贯彻“百年大计，质量第一”的方针，加强顺风光电投资（中国）有限公司对光伏发电工程建设过程中的质量行为管理，规范项目单位、设计、监理、施工、调试等建设各方行为，促进光伏发电工程建设健康、有序发展，特整理、汇编现行有效规程、规范、标准及主要技术文件清单目录，供工程技术人员及时正确使用有效版本，以后会定期进行补充、更新。
二零一五年三月。
光伏发电工程验收规范1 总则1.本规范的适用范围虽限定在380V及以上电压等级接入电网的光伏发电新（扩）建工程。
2光伏发电工程一般通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段验收，但对于规模较小的光伏发电工程四个阶段验收可以简化，可通过单位工程、工程启动试运和移交生产、工程竣工三个阶段验收，相应的验收组织、验收流程和验收资料制备可以适当简化，在保证验收质量的前提下提高效率。
3除国家或相关行业有特殊要求外，采用的标准系指验收时国家或相关行业已颁发执行的标准。
“批准”文件是指按照该工程项目管理权限，经过有关部门或单位的正式批准。
超越上述权限单位所批准的各种文件不能作为验收依据。
光伏发电工程的验收依据，在本规范附录中已一一列出，在验收时应以此对照检查。
4确定验收主持单位，并主持验收工作，主要是为了落实验收责任，保证验收工作质量。
2 基本规定1 本条规定了工程验收的主要依据。
2 本条规定了工程验收的主要内容。
验收过程中发现的问题，其处理原则应由验收委员会（工作组）协商确定。
主任委员（组长）对争议问题有裁决权，若1/2以上的委员（组员）不同意裁决意见时，应报请验收监督管理机关或竣工验收主持单位决定。
4参照其他电力建设工程，在现实中，不按有关规定进行验收就将工程投人使用，造成重大事故的实例时有发生，给人民的生命财产造成了重大损失。
为了防止光伏发电工程类似事件的出现，及时发现和解决有关问题，本条再次强调应经过验收后方可投人使用或进行下阶段施工。
5本着分工明确、便于管理的原则，由建设单位负责验收资料的收集、整理，有关单位按要求配合。
6提供资料是指需要分发给所有验收工作组组员或验收委员会委员的资料；备查资料是指按一定数量准备，放置在验收会场，由专家和委员根据需要进行查看的资料。
7明确各参建单位职责，是为了更好的保证验收工作质量。
3单位工程验收1光伏发电工程按照大纲审查会讨论结果，将工程划分为土建工程、安装工程、绿化工程、安全防范工程、消防工程五大类，每大类可有一至多个单位工程。
光伏发电工程验收规范（GB/T 50796-2012）1总则1.0.1为确保光伏发电工程质量，指导和规范光伏发电工程的验收，制定本规范。
1.0.2本规范适用于通过380V及以上电压等级接人电网的地面和屋顶光伏发电新建、改建和扩建工程的验收，不适用于建筑与光伏一体化和户用光伏发电工程。
1.0.3光伏发电工程应通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段的全面检查验收。
1.0.4各阶段验收应按要求组建相应的验收组织，并确定验收主持单位。
1.0.5光伏发电工程的验收，除按本规范执行外，尚应符合国家现行有关标准的规定。
2术语2.0.1光伏发电工程photovoltaic power project指利用光伏组件将太阳能转换为电能、并与公共电网有电气连接的工程实体，由光伏组件、逆变器、线路等电气设备、监控系统和建（构）筑物组成。
2.0.2光伏电站photovoltaic power station指利用光伏组件将太阳能转换为电能、并按电网调度部门指令向公共电网送电的电站，由光伏组件、逆变器、线路、开关、变压器、无功补偿设备等一次设备和继电保护、站内监控、调度自动化、通信等二次设备组成。
2.0.3光伏发电单元photovoltaic power unit光伏电站中，以一定数量的光伏组件串，通过直流汇流箱多串汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。
这种一定数量光伏组件串的集合称为光伏发电单元。
2.0.4观感质量quality of appearance通过观察和必要的量测所反映的工程外在质量。
2.0.5绿化工程plant engineering由树木、花卉、草坪、地被植物等构成的植物种植工程。
2.0.6安全防范工程security and protection engineering以保证光伏电站安全和防范重大事故为目的，综合运用安全防范技术和其他科学技术，为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能（或其组合）的系统而实施的工程。

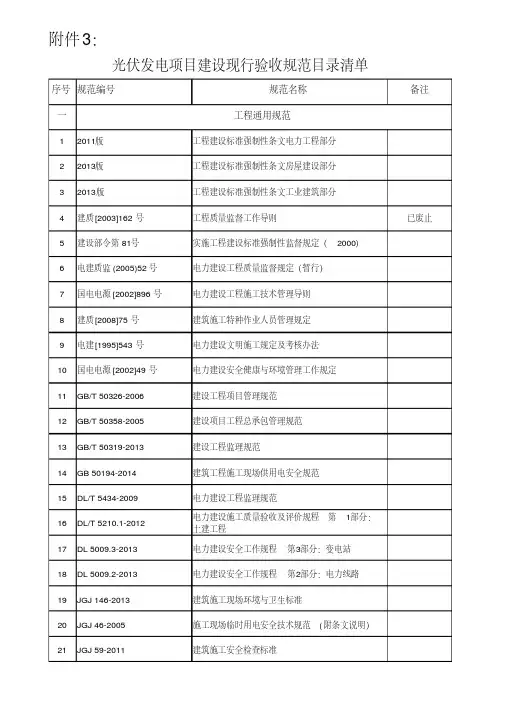

光伏电站工程规范标准清单工程规范标准清单1.中华人民共和国建筑法2.中华人民共和国安全生产法3.建筑工程质量管理条例4.建筑工程安全管理条例5.工程建设标准强制性条文（电力工程部分）6.工程建设标准强制性条文（房屋建筑部分）7.工程建设监理规范8.电力建设工程监理规范9.建筑工程施工质量验收统一标准10.光伏发电站施工规范11.光伏发电工程验收规范土建部分：1.《公路路基施工技术规范》2.公路路面基层施工规范3.建筑地基基础施工质量验收规范4.电力工程地基处理技术规程5.地下防水工程质量验收规范6.砌体结构工程施工质量验收规范7.混凝土结构工程施工质量验收规范8.通用硅酸盐水泥9.建筑防腐蚀工程施工质量验收规范10.钢筋焊接及验收规范11.钢筋混凝土用钢第1部分：热轧光圆钢筋12.钢筋混凝土用钢第2部分：热轧带肋钢筋13.钢结构高强度螺栓连接技术规程14.建筑钢结构焊接技术规程15.普通混凝土用砂、石质量及检验方法标准16.组合钢模板技术规程17.建筑工程检测试验技术管理规范18.工程测量规范(附条文说明)19.固定式钢梯及平台安全要求第1部分：钢直梯20.固定式钢梯及平台安全要求第2部分：钢斜梯21.固定式钢梯及平台安全要求_第3部分：工业防护栏杆及钢平台22.开发建设项目水土流失防治标准备注：公路路基施工技术规范》自2006年6月1日起施行主席令第91号自1998年3月1日起施行主席令第70号自2002年11月1日起施行国务院第279号令国务院第393号令2011版2013版GB-2013DL/T5434-2013GB-2001GB -2012GBT -2012___The "___" Part 1: Civil Engineering。
Electrical Part Standards: GB 4053.3- - -2008.DL/T 5210.1-20121.___2.Power ___3.Power ___4.___5.___ 110-500KV overhead power line projects6.n and acceptance ns for 110-500KV overhead lines7.___ standards8.___ power lines of 35KV and below in ___9.n and acceptance ns for disc。
苏州爱康能源工程技术股份有限公司 \苏州中康电力开发有限公司1附录 B（资料性附录）光伏发电项目档案分类、归档范围及保管期限划分表光伏发电项目档案分类、主要项目文件归档范围及保存单位及保管期限划分表，见表B.1。
表B.1 光伏发电项目档案分类、归档范围及保管期限划分表234567891011121314151617181920212223242526272829303132附录 C（资料性附录）档案用表档案用表见表C.1至表C.6。
表C. 1 案卷外封面式样单位：mm33表C.2 案卷脊背式样单位：mmD=10mm、20mm、30mm、40mm、50mm34表C.3 卷内目录式样35表C.4 备考表式样单位：mm36表C.5 案卷目录式样单位：mm37表C.6.1 项目档案交接签证表（封面）式样项目（工程）名称：移交单位（章）：接收单位（章）：交接日期：页边距：上25mm，下20mm，左29mm，右14 mm38表C.6.2 项目档案交接签证表（附一）式样39表C.6.3 项目档案交接签证表（附二）式样40附录 D（资料性附录）工程照片归档范围参照表工程照片归档范围参照表见表D.1。
表D.1 工程照片归档范围参照表4142434445。

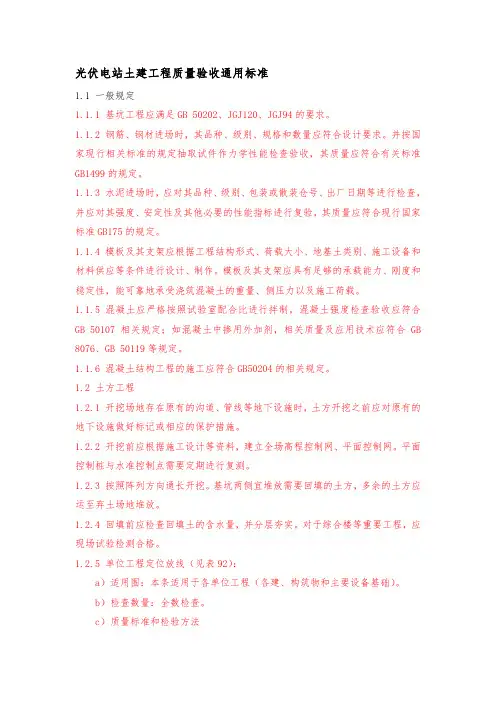

光伏电站土建工程质量验收通用标准1.1 一般规定1.1.1 基坑工程应满足GB 50202、JGJ120、JGJ94的要求。
1.1.2 钢筋、钢材进场时，其品种、级别、规格和数量应符合设计要求。
并按国家现行相关标准的规定抽取试件作力学性能检查验收，其质量应符合有关标准GB1499的规定。
1.1.3 水泥进场时，应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量应符合现行国家标准GB175的规定。
1.1.4 模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计、制作。
模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
1.1.5 混凝土应严格按照试验室配合比进行拌制，混凝土强度检查验收应符合GB 50107相关规定；如混凝土中掺用外加剂，相关质量及应用技术应符合GB 8076、GB 50119等规定。
1.1.6 混凝土结构工程的施工应符合GB50204的相关规定。
1.2 土方工程1.2.1 开挖场地存在原有的沟道、管线等地下设施时，土方开挖之前应对原有的地下设施做好标记或相应的保护措施。
1.2.2 开挖前应根据施工设计等资料，建立全场高程控制网、平面控制网。
平面控制桩与水准控制点需要定期进行复测。
1.2.3 按照阵列方向通长开挖。
基坑两侧宜堆放需要回填的土方，多余的土方应运至弃土场地堆放。
1.2.4 回填前应检查回填土的含水量，并分层夯实。
对于综合楼等重要工程，应现场试验检测合格。
1.2.5 单位工程定位放线（见表92）：a）适用围：本条适用于各单位工程（各建、构筑物和主要设备基础）。
b）检查数量：全数检查。
c）质量标准和检验方法表92 单位工程定位放线质量标准和检查验收方法1.2.6 土石方及基坑工程1.2.6.1 方开挖工程a）检查数量：1）基底土性：全数检查。
光伏发电工程验收规范（GBT 50796-2012）1总则1.0.1为确保光伏发电工程质量，指导和规范光伏发电工程的验收，制定本规范。
1.0.2本规范适用于通过380V及以上电压等级接人电网的地面和屋顶光伏发电新建、改建和扩建工程的验收，不适用于建筑与光伏一体化和户用光伏发电工程。
1.0.3光伏发电工程应通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段的全面检查验收。
1.0.4各阶段验收应按要求组建相应的验收组织，并确定验收主持单位。
1.0.5光伏发电工程的验收，除按本规范执行外，尚应符合国家现行有关标准的规定。
2术语2.0.1光伏发电工程photovoltaic power project指利用光伏组件将太阳能转换为电能、并与公共电网有电气连接的工程实体，由光伏组件、逆变器、线路等电气设备、监控系统和建（构）筑物组成。
2.0.2光伏电站photovoltaic power station指利用光伏组件将太阳能转换为电能、并按电网调度部门指令向公共电网送电的电站，由光伏组件、逆变器、线路、开关、变压器、无功补偿设备等一次设备和继电保护、站内监控、调度自动化、通信等二次设备组成。
2.0.3光伏发电单元photovoltaic power unit光伏电站中，以一定数量的光伏组件串，通过直流汇流箱多串汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。
这种一定数量光伏组件串的集合称为光伏发电单元。
2.0.4观感质量quality of appearance通过观察和必要的量测所反映的工程外在质量。
2.0.5绿化工程plant engineering由树木、花卉、草坪、地被植物等构成的植物种植工程。
2.0.6安全防范工程security and protection engineering以保证光伏电站安全和防范重大事故为目的，综合运用安全防范技术和其他科学技术，为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能（或其组合）的系统而实施的工程。
光伏发电工程验收规范（GB/T 50796-2012）1总则1.0.1为确保光伏发电工程质量，指导和规范光伏发电工程的验收，制定本规范。
1.0.2本规范适用于通过380V及以上电压等级接人电网的地面和屋顶光伏发电新建、改建和扩建工程的验收，不适用于建筑与光伏一体化和户用光伏发电工程。
1.0.3光伏发电工程应通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段的全面检查验收。
1.0.4各阶段验收应按要求组建相应的验收组织，并确定验收主持单位。
1.0.5光伏发电工程的验收，除按本规范执行外，尚应符合国家现行有关标准的规定。
2术语2.0.1光伏发电工程photovoltaic power project指利用光伏组件将太阳能转换为电能、并与公共电网有电气连接的工程实体，由光伏组件、逆变器、线路等电气设备、监控系统和建（构）筑物组成。
2.0.2光伏电站photovoltaic power station指利用光伏组件将太阳能转换为电能、并按电网调度部门指令向公共电网送电的电站，由光伏组件、逆变器、线路、开关、变压器、无功补偿设备等一次设备和继电保护、站内监控、调度自动化、通信等二次设备组成。
2.0.3光伏发电单元photovoltaic power unit光伏电站中，以一定数量的光伏组件串，通过直流汇流箱多串汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。
这种一定数量光伏组件串的集合称为光伏发电单元。
2.0.4观感质量quality of appearance通过观察和必要的量测所反映的工程外在质量。
2.0.5绿化工程plant engineering由树木、花卉、草坪、地被植物等构成的植物种植工程。
2.0.6安全防范工程security and protection engineering以保证光伏电站安全和防范重大事故为目的，综合运用安全防范技术和其他科学技术，为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能（或其组合）的系统而实施的工程。
