LabVIEW与声音处理实现声音信号的分析与处理声音信号的分析与处理在音频领域中起着重要的作用，它涉及到音频信号的获取、分析和处理过程。
为了实现对声音信号的准确分析与处理，许多技术和工具被应用于实际场景中。
本文将重点介绍LabVIEW在声音处理方面的应用，探讨其在声音信号的分析与处理中的优势和应用实例。
一、LabVIEW简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款基于图形化编程语言的系统设计平台，由美国国家仪器公司（National Instruments）开发。
它通过图形化的编程环境，使工程师和科学家能够快速搭建测试、测量和控制系统，为各个领域的工程应用提供了强大的支持。
二、声音信号的获取与分析声音信号的获取一般通过麦克风或其他音频输入设备获取，然后传输到计算机进行进一步的处理。
在LabVIEW中，使用音频输入/输出（Audio Input/Output）模块可以方便地进行声音信号的采集与输出。
通过该模块，我们可以选择音频设备、设置采样率和位深度等参数，以适应不同的声音信号源。
在声音信号的分析中，LabVIEW提供了多种功能模块和工具箱，例如信号滤波、频谱分析等。
通过这些工具，我们可以对声音信号进行时域和频域的分析。
比如，可以用快速傅里叶变换（FFT）模块将时域的声音信号转换为频域信号，进而获取频率谱和频谱图。
同时，LabVIEW还支持波形显示、数据记录和保存等功能，方便我们对声音信号进行进一步的研究和处理。
三、声音信号的处理与应用声音信号的处理主要包括去噪、均衡、混响等处理技术。
通过LabVIEW的虚拟仪器和函数模块，我们可以灵活地设计和实现这些处理算法。
下面将介绍一些常见的声音信号处理技术及其应用。
1. 去噪处理：声音信号中常常包含噪声，在实际应用中需要将噪声进行抑制以提高声音质量。
LabVIEW中可以使用滤波器等信号处理模块来实现噪声的去除，从而使得声音信号更加清晰。

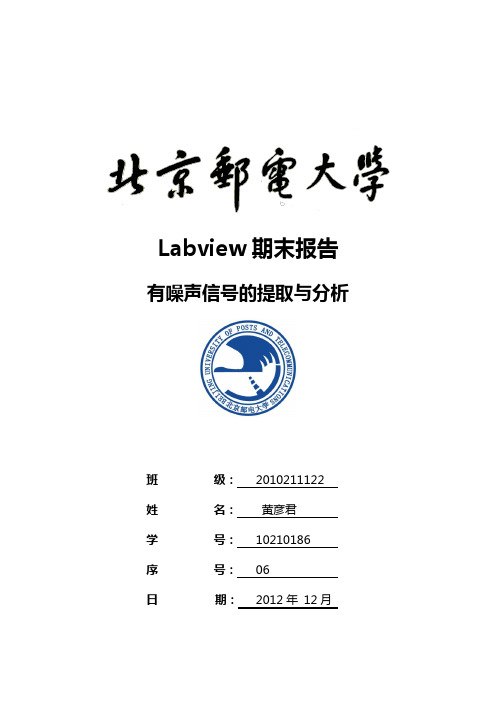

Labview期末报告有噪声信号的提取与分析班级：2010211122姓名：黄彦君学号：10210186序号：06日期：2012年12月有噪声信号的提取与分析一、实践背景我们在通信原理课程中学到的信号模型多是正弦信号经过一个有高斯白噪声的信道后传送到接收端。
而接收端需要做的事有两件：一是从叠加了噪声的信号中提取出想要的正弦波，二是分析噪声的统计特性以便积累经验对以后信号传输抗造能力的提高创造条件。
本实验完成的就是这样两个功能。
二、实践内容利用LabVIEW的运算控件、信号生成控件，while循环和波形图、直方图等控件，设计信号分析器。
并能够实现提取信号波形、改变滤波器参数、改变信号参数、对提取出的信号进行频谱分析、对噪声进行统计分析并画出直方图的功能。
运行时使用界面简单、易于操作。
三、程序说明1运行结果2程序框图3程序分析及功能描述（1）采样及标准差由外部输入决定，输出的高斯噪声信号通过一个切比雪夫高通滤波器使其更加符合高频噪声的要求。
（2）本实验用了两个切比雪夫滤波器，这第一个是用来处理高斯白噪声来使其成为高频。
（3）这一块在叠加的信号之后设计一个低通的切比雪夫滤波器滤掉高频的噪声得到提取出的有用信号（正弦波）的波形（如下图所示）。
（4）这里的是捆绑簇，它的三个输入元素的第一个默认为坐标的起点，第二个默认为步长Δx，第三个则是用来产生波形图的二维数组。
由此可以产生一个归一化的稳定实时波形（如下图）。
（5）这里由于FFT的输出是一个以复频率为自变量的函数，先除以做归一化处理，再用做复数至极坐标转换使得r的输出为FFT的幅值（如下图所示）。
（6）这部分通过延时1s来实现对噪声的实时监测，使其产生如下图1的高斯噪声统计波形、图2的均匀白噪声噪声统计波形、图3的Gamma噪声统计波形123四、实践总结这次实验我利用虚拟仪器设计巩固了专业课里所学的知识（如通信原理、数字信号处理等课程），对学过的课程有了更新一层的认识。
基于LabVIEW 的声发射信号采集与去噪软件系统设计孙琼琼1，赵亚东2（1.泰安市特种设备检验研究院，山东泰安271000；2.肥城市国家电网，山东肥城271600）摘要：在压力容器检验现场，各种噪声普遍存在，使得声发射信号严重失真甚至淹没在噪声信号中。
针对声发射信号的采集及噪声干扰问题，以LabVIEW 为开发平台，结合NI 高速数据采集卡，设计了压力容器声发射信号采集与去噪软件，实现了声发射信号的实时采集、显示且具有信号去噪处理等功能。
现场测试表明具有操作简单，运行稳定的特点，可应用于压力容器检验现场。
关键词：声发射；LabVIEW ；信号采集；信号去噪中图分类号：TP311文献标志码：A文章编号：1009－9492(2020)06－0147－02Design of AE Signal Acquisition and Extraction Software System Basedon LabVIEWSUN Qiongqiong 1，ZHAO Yadong 2（1.Tai ′an Special Equipment Inspection and Research Institute,Tai ′an,Shandong 271000,China;2.Feicheng State Grid,Feicheng,Shandong 271600,China ）Abstract:In the inspection field of pressure vessel,all kinds of noises are common,which make the acoustic emission signal seriously distorted or evensubmerged in the noise signal.Aiming at the problem of acoustic emission signal acquisition and noise interference,the software of acoustic emission signal acquisition and denoising for pressure vessel was designed based on LabVIEW and Ni high-speed data acquisition card,which realized the real-time acquisition and display of acoustic emission signal and had the function of signal denoising.A series of field tests show that the system software has the characteristics of simple operation and stable operation,which can be applied to the pressure vessel inspection site.Key words:acoustic emission;LabVIEW;signal acquisition;signal denoisingDOI:10.3969/j.issn.1009-9492.2020.06.059第49卷第06期Vol.49No.06机电工程技术MECHANICAL &ELECTRICAL ENGINEERING TECHNOLOGY孙琼琼，赵亚东.基于LabVIEW 的声发射信号采集与去噪软件系统设计［J ］.机电工程技术，2020，49（06）：147-148.收稿日期：2019－11－300引言在内力或外力作用下，金属、岩石等固体材料产生变形、断裂并以瞬态弹性波的形式释放局部能量的现象称为声发射（Acoustic Emission ，AE ）[1]。
LabVIEW在声学测量中的应用实现声学信号的分析和处理LabVIEW在声学测量中的应用声学信号的分析和处理在各个领域都具有广泛的应用，包括音频处理、环境噪音监测、声学控制等。
而LabVIEW作为一种常用的可视化编程环境，提供了强大的工具和开发平台，使得声学信号的分析和处理变得更加简单高效。
本文将介绍LabVIEW在声学测量中的应用，包括声音采集、信号处理和数据分析等方面。
声音采集声音采集是声学测量的第一步，利用LabVIEW可以轻松实现声音的获取和录制。
LabVIEW提供了各种声音采集设备的驱动程序和工具箱，如USB音频设备、麦克风阵列等，用户可以根据需要选择合适的硬件设备进行声音采集。
通过使用LabVIEW中的图形化编程接口，我们可以自定义采样率、位深度等参数，并实时监测声音波形和频谱。
信号处理声学信号的分析和处理需要对采集到的数据进行数字信号处理。
LabVIEW提供了丰富的信号处理函数和工具箱，可以方便地进行去噪、滤波、频谱分析、特征提取等操作。
例如，可以使用LabVIEW的滤波函数对采集到的声音信号进行去除噪声，提高信号的清晰度。
同时，利用FFT函数可以将时域信号转换为频域信号，进一步分析声音的频谱特性。
数据分析声学测量通常需要对大量的声音数据进行处理和分析。
LabVIEW提供了强大的数据分析和可视化工具，可以将采集到的声音数据进行保存、处理和展示。
通过使用LabVIEW中的数据处理函数和图表控件，用户可以进行数据的统计分析、趋势分析、频谱分析等操作。
此外，LabVIEW还可以将结果以图表、曲线等形式呈现，使得数据分析更加直观和可靠。
实时监测与控制在某些情况下，声学测量需要实时监测和控制。
LabVIEW具备实时性能优秀的特点，可以实现实时数据采集和处理，同时还能与其他设备和系统进行实时通信。
例如，在环境噪音监测中，可以利用LabVIEW实时采集噪音数据，并根据预设条件进行报警或控制，以实现对噪音的实时监测和控制。
利用LabVIEW进行电气工程噪声分析与抑制噪声一直是电气工程中需要面对的重要问题之一。
它不仅影响了设备性能和精度，还会给使用者带来不必要的困扰。
因此，准确分析噪声源并采取相应措施进行抑制显得格外重要。
在电气工程中，利用LabVIEW进行噪声分析与抑制是一种常见的方法。
本文将介绍如何利用LabVIEW进行电气工程噪声分析与抑制，以帮助读者更好地解决这一问题。
首先，我们需要明确电气工程中的噪声源。
常见的噪声源包括电源噪声、信号线噪声以及环境噪声等。
在进行噪声分析前，我们需要先了解噪声源的特点和频谱分布。
这可以通过实验测量或模拟计算得到。
LabVIEW作为一种功能强大的虚拟仪器平台，提供了丰富的信号分析工具和可视化界面，非常适用于对噪声进行分析。
其次，我们需要选取合适的测量设备和传感器。
LabVIEW支持与各种测量设备的连接，例如示波器、信号发生器和数据采集卡等。
根据具体的噪声分析需求，选择相应的测量设备和传感器，并通过LabVIEW进行接口连接和参数配置。
这样可以方便地获取噪声信号，并进行后续处理。
接下来，我们可以利用LabVIEW进行噪声信号的采集和记录。
通过搭建合适的数据采集模块，可以将噪声信号实时采集并传输到LabVIEW中进行处理。
LabVIEW提供了基于图形化编程的数据采集工具，使得用户可以方便地进行数据获取和存储。
在数据记录完成后，我们可以对采集到的噪声信号进行频谱分析。
在频谱分析中，可以借助LabVIEW中的FFT（快速傅里叶变换）工具进行信号频谱的计算和显示。
通过观察噪声信号的频谱特性，可以确定噪声源的频带特点和功率分布情况。
同时，我们还可以使用LabVIEW进行滤波处理，通过设计合适的滤波器参数来抑制噪声信号中的特定频率分量。
LabVIEW的滤波工具可以实现各种滤波算法，如低通滤波、带通滤波和高通滤波等，非常适用于电气工程中的噪声抑制。
除了频谱分析和滤波处理，LabVIEW还提供了其他一些有用的工具，如噪声功率谱密度计算、谐波分析和相关系数计算等。
基于LabVIEW虚拟滤波器去除噪声VI设计引言在振动、声学、地震、通讯、雷达、控制系统和生物医学工程等广泛的科学技术领域中都对实际所观察的信号提出了滤波和频谱分析的要求。
以数字形式对它们进行处理的内容，就构成了数字信号处理的基本研究内容。
在虚拟仪器中滤波技术有着广泛的应用。
从测试现场采集到的信号中包含有对数据处理有用的信号、无用信号和噪声，滤波的目的是从信号中提取有用的信号。
在虚拟仪器系统中，将信号采集到电脑中，通常还需要利用软件完成复杂的分析和信号处理工作，LabVIEW 提供了大量的分析工具，成熟的算法，方便了软件的开发。
基于此本文在PC 机LabVIEW 软件中模拟产生一个接近于实际信号的带噪声的信号，生成一个带噪声的信号发生装置。
选择滤波速度较快的无限冲激响应滤波器IIR，对虚拟滤波器去除噪声进行设计。
1、设计思路在信号传输过程中，经常会混入高频噪声，噪声的能量甚至会超过信号能量。
因此接收端收到信号后，通常首先要进行低通滤波，然后才能对信号做进一步处理。
设计的流程2．虚拟滤波器去除噪声VI 设计原理2.1 生成滤波器的自选信号自选信号是信号发生器发出的信号加上噪声信号来实现的。
在信号发生器部分应用Basic Function Generator.vi 产生正弦波、方波、三角波、锯齿波等标准信号，噪声部分我使用了Uniform White Noise Waveform.vi 生成均匀分布的伪随机的白噪声，然后一起相加生成自选信号。
在本程序中，设定Fs(采样频率)和#s（采样点数）均为1000，根据奈奎斯特抽样定理生成信号的频率小于Fs／2，频谱就不会失真，所以Basic FunctionGenerator.vi 生成信号的频率最好不要超过500Hz。
但经过试验在LabVIEW 中采样频率如果越接近Fs/2 频谱很容易失真。
所以Basic Function Generator.vi 生成信号的频率一定要根据实际使用情况选择。
使用LabVIEW进行声音处理实现音频信号的处理和分析音频信号的处理和分析，在现代音频技术领域中占据重要地位。
而LabVIEW作为一种流行的图形化编程工具，为开发人员提供了丰富的功能和工具，可以方便地进行声音处理。
本文将介绍如何使用LabVIEW进行声音处理，实现音频信号的处理和分析。
一、引言随着数字音频技术的迅速发展，声音处理在多个领域中发挥着重要作用。
从音频处理到语音识别，从音乐合成到噪声降低，人们对声音信号的处理需求越来越高。
LabVIEW作为一种强大而友好的声音处理工具，已经被广泛应用于音频领域。
二、LabVIEW的基本概念1. LabVIEW是一种基于图形化编程的软件开发工具，由美国国家仪器公司（National Instruments）开发。
它以数据流图的形式表示程序逻辑，使得用户可以通过拖拽和连接图标来设计程序。
2. LabVIEW具有丰富的声音处理函数库，可以方便地进行声音的录制、播放和分析等操作。
通过使用这些函数库，开发人员可以快速实现复杂的声音处理算法。
三、LabVIEW中的声音处理应用1. 声音录制和播放：LabVIEW提供了一系列函数来实现声音的录制和播放。
开发人员可以通过调用这些函数并设置相应参数，实现对声音信号的采集和回放。
2. 声音滤波：在声音处理过程中，滤波是一个常用的操作。
LabVIEW中可以通过调用滤波函数，实现常见的低通、高通、带通和带阻滤波等操作。
3. 声音频谱分析：频谱分析是声音处理中的重要技术之一。
LabVIEW提供了多种频谱分析函数，可以实现对声音信号频谱的分析和显示，方便开发人员进行音频特征提取和声音分析。
4. 声音合成：除了对声音信号的处理和分析，LabVIEW还支持声音合成功能。
通过调用相应的合成函数，开发人员可以实现音乐合成、语音合成等应用。
四、LabVIEW声音处理实例为了更好地展示LabVIEW在声音处理中的应用，下面以录制和播放声音为例，进行简单的实例演示。
利用LabVIEW进行声音信号处理与分析在现代科技的发展中，声音信号处理与分析在各个领域都起着重要的作用。
而LabVIEW作为一种强大而灵活的开发环境，为声音信号处理与分析提供了丰富的工具和功能。
本文将介绍如何利用LabVIEW进行声音信号处理与分析。
一、LabVIEW介绍LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的集成开发环境。
它基于图形化编程语言G，通过图形化的编程界面使得开发人员可以更加直观地进行程序设计。
LabVIEW的强大之处在于其模块化的设计，可以根据不同的需求进行灵活的组合，从而满足各种复杂的应用场景。
二、声音信号处理与分析概述声音信号处理与分析是指对声音信号进行各种操作和分析，以获得具体的信息或实现特定的效果。
声音信号处理与分析在音频处理、语音识别、音频编解码等方面具有广泛的应用。
常见的声音信号处理与分析任务包括滤波、频谱分析、特征提取等。
三、LabVIEW在声音信号处理与分析中的应用1. 声音信号的采集与播放在LabVIEW中，可以利用音频输入输出设备进行声音信号的采集与播放。
通过使用LabVIEW提供的音频输入输出模块，可以轻松地实现声音信号的录制和回放功能。
同时，LabVIEW还支持多种音频格式的处理，如WAV、MP3等。
2. 声音信号的滤波处理滤波是声音信号处理中常用的操作之一。
LabVIEW提供了丰富的滤波器设计工具，包括低通滤波器、高通滤波器、带通滤波器等。
通过使用这些工具，可以对声音信号进行滤波处理，去除噪音或调整频率响应。
3. 声音信号的频谱分析频谱分析是声音信号处理与分析的重要手段之一。
LabVIEW提供了多种频谱分析工具，包括傅里叶变换、功率谱分析等。
通过使用这些工具，可以对声音信号进行频谱分析，了解声音信号的频率特性。
LabVIEW中的信号处理与滤波技术LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程环境，用于开发控制、测量和数据采集应用。
信号处理和滤波技术在LabVIEW中具有广泛的应用。
本文将介绍LabVIEW 中的信号处理和滤波技术，包括信号处理的基本原理、常用的信号处理方法以及如何在LabVIEW中实现这些技术。
第一部分：信号处理的基本原理信号处理是指对信号进行分析、变换和改善的过程。
在LabVIEW 中，信号处理可以用于多种应用，例如音频处理、图像处理和控制系统中的数据分析。
在进行信号处理之前，了解信号的特性和基本原理非常重要。
首先，信号可以是模拟信号或数字信号。
模拟信号是连续变化的信号，通常表示为电压或电流的变化。
数字信号是离散的信号，用数字进行表示。
在LabVIEW中，可以使用模拟输入和数字输入模块获取信号并进行处理。
其次，信号的频域和时域分析是信号处理的重要概念。
频域分析是指将信号从时域转换到频域，通过计算信号的频谱来了解信号的频率成分。
时域分析是指对信号进行时域上的处理和分析，例如滤波和采样。
最后，数字滤波是信号处理中常用的技术之一。
滤波是指通过去除或改变信号中某些频率成分来实现信号改善的过程。
在LabVIEW中，可以利用滤波器模块来实现数字滤波的功能，例如低通滤波、高通滤波和带通滤波。
第二部分：LabVIEW中的信号处理方法LabVIEW提供了丰富的工具和函数库，用于实现各种信号处理方法。
下面列举了几种常用的信号处理方法，并介绍了它们在LabVIEW中的实现方式。
1. 快速傅里叶变换（FFT）快速傅里叶变换是一种将时域信号转换为频域信号的方法。
在LabVIEW中，可以使用FFT函数来进行快速傅里叶变换。
通过FFT，可以分析信号的频谱，并提取出信号的频率成分。
2. 小波变换小波变换是一种时频分析方法，可以同时提供信号的时域和频域信息。
LabVIEW与声音处理技术音频信号的采集和处理音频信号的采集和处理在许多领域中都起到至关重要的作用。
LabVIEW是一种广泛应用于科学与工程领域的可视化编程环境，拥有丰富的工具和功能，可以用于音频信号的采集和处理。
本文将介绍如何利用LabVIEW进行音频信号的采集和处理，并探讨其中使用的技术。
一、LabVIEW的介绍与基本原理LabVIEW是由美国国家仪器公司（National Instruments）开发的一种图形化编程环境。
它以流程图的形式来表示程序的逻辑结构，使得编程变得直观而易于理解。
LabVIEW提供了丰富的工具箱和函数库，可以支持多种类型的数据处理和分析任务，包括音频信号的采集和处理。
在LabVIEW中，音频信号的采集是通过音频输入设备实现的。
LabVIEW提供了一系列的函数和工具，可以与音频设备进行通信，获取音频信号的输入。
用户可以根据需求选择不同的采样率和采样深度，以及设置其他采集参数来获取所需的音频数据。
二、音频信号的采集在LabVIEW中，进行音频信号的采集首先需要配置音频输入设备。
用户可以通过访问LabVIEW的音频设备设置界面，选择合适的音频输入设备，并设置采样率和采样深度等参数。
然后，利用LabVIEW提供的函数和工具，可以实现对音频输入设备的控制与数据获取。
通过调用LabVIEW中的音频输入函数，可以实现对音频信号的连续采集。
LabVIEW提供了循环结构，可以在循环中反复进行音频数据的获取，从而实现对连续音频信号的采集。
获取到的音频数据可以存储到LabVIEW的变量中，方便后续的处理和分析。
三、音频信号的处理LabVIEW提供了丰富的工具和函数用于音频信号的处理。
用户可以根据需求选择合适的工具和函数，并根据自己的需求进行配置和调试。
常见的音频信号处理任务包括音频滤波、音频增益调节、音频降噪等。
在LabVIEW中，这些任务可以通过调用相应的函数和工具来实现。
用户可以选择合适的函数和工具，并进行参数的设置和调整，从而达到对音频信号进行滤波、增益调节或降噪的目的。
