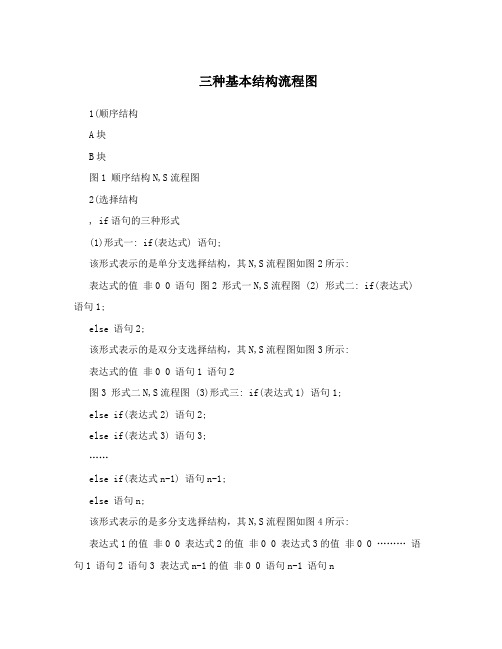

三种基本结构流程图1(顺序结构A块B块图1 顺序结构N,S流程图2(选择结构, if语句的三种形式(1)形式一: if(表达式) 语句;该形式表示的是单分支选择结构，其N,S流程图如图2所示:表达式的值非0 0 语句图2 形式一N,S流程图 (2) 形式二: if(表达式) 语句1;else 语句2;该形式表示的是双分支选择结构，其N,S流程图如图3所示:表达式的值非0 0 语句1 语句2图3 形式二N,S流程图 (3)形式三: if(表达式1) 语句1;else if(表达式2) 语句2;else if(表达式3) 语句3;……else if(表达式n-1) 语句n-1;else 语句n;该形式表示的是多分支选择结构，其N,S流程图如图4所示:表达式1的值非0 0 表达式2的值非0 0 表达式3的值非0 0 ……… 语句1 语句2 语句3 表达式n-1的值非0 0 语句n-1 语句n图4 形式二N,S流程图, switch语句多分支选择的问题，可以使用嵌套的if语句解决。

但在某些情况下，使用switch语句可能更为方便。

switch语句的一般形式是:switch (表达式), case 常量表达式E1: 语句组1; break;case 常量表达式E2: 语句组2; break;……case 常量表达式En: 语句组n; break;default:语句组n+1;,表达式的值为E1 相等不等表达式的值为E2 相等不等表达式的值为E3 相等不等……… 语句组1 语句组2 语句组3 表达式的值为En 相等不等语句组n 语句组n+1图5 switch语句N,S流程图3(循环结构, while语句(1)一般形式While(表达式)循环体语句;(2)N,S流程图如图6所示:当表达式的值为非0时循环体语句图6 while语句N,S流程图 , do-while语句(1)一般形式do{循环体语句;循环体语句 }while(表达式);(2)N,S流程图如图7所示: 直到表达式的值为0时图7 do-while语句N,S流程图, for语句(1)一般形式for(表达式1;表达式2;表达式3)循环体语句;(2)N,S流程图如图8所示:求解表达式1当表达式2的值为非0时循环体语句求解表达式3图8 for语句N,S流程图。

流程图结构流程图是一种图形化的表示方法，用来描述一个过程或者一个系统的流程和逻辑关系。

流程图由各种不同的形状和符号组成，通过线条连接来表示各步骤之间的顺序关系。

一个典型的流程图通常包括以下几个主要部分：开始和结束节点、处理节点、判断节点和连接线。

开始和结束节点用来表示流程的起始点和结束点。

开始节点通常用一个圆形表示，上面写有“开始”或者“起始”字样；结束节点通常用一个圆形加上一个带箭头的红心图形来表示，上面写有“结束”或者“结束”字样。

处理节点用来表示具体的处理步骤。

处理节点通常用一个矩形或者圆角矩形表示，上面写有具体的步骤内容。

处理节点的顺序通过连接线来连接，以表示处理的顺序。

判断节点用来表示一个条件的判断，通常用一个菱形来表示，上面写有具体的判断条件。

判断节点的连接线分为两种：一种是表示正确条件的连接线，另一种是表示错误条件的连接线。

正确条件的连接线通常带有一个绿色箭头，错误条件的连接线通常带有一个红色箭头。

连接线用来连接各个节点，以表示它们之间的顺序关系。

连接线通常用直线或者带箭头的直线表示。

一个完整的流程图的结构主要包括以下几个方面：顺序结构、选择结构、循环结构和子流程结构。

顺序结构表示一个流程的顺序执行，即按照流程图中节点的顺序依次执行。

顺序结构通常由开始节点开始，通过若干个处理节点连接，最后以结束节点结束。

选择结构表示一个条件判断，根据不同的条件执行不同的处理步骤。

选择结构通常由一个判断节点开始，根据判断节点的条件判断结果，选择正确的连接线执行相应的处理节点，最后通过一个结束节点结束。

循环结构表示一个循环操作，即重复执行一系列的处理步骤，直到满足某个条件才结束循环。

循环结构通常由一个循环起始节点开始，通过若干个处理节点连接，最后通过一个判断节点判断是否继续循环，如果满足条件就执行循环节点继续循环，否则执行结束节点结束循环。

子流程结构表示一个流程中的子流程，用来表示一个复杂流程中的一个子过程。
