同轴连接简介

同轴电缆对接方法是指将两根同轴电缆连接在一起的方法。

同轴电缆是一种常用的传输信号的电缆，由内导体、绝缘层、外导体和外护套组成。

以下是几种常见的同轴电缆对接方法：
1. BNC连接：BNC连接是一种常见的同轴电缆连接方式，适用于低频信号传输。

它使用BNC插头和BNC 插座进行连接，插头和插座之间通过旋转锁定。

2. N型连接：N型连接是一种高频信号传输的同轴电缆连接方式。

它使用N型插头和N型插座进行连接，插头和插座之间通过螺纹锁定。

3. SMA连接：SMA连接是一种微波频段的同轴电缆连接方式。

它使用SMA插头和SMA插座进行连接，插头和插座之间通过螺纹锁定。

4. TNC连接：TNC连接是一种高频信号传输的同轴电缆连接方式，类似于BNC连接。

它使用TNC插头和TNC插座进行连接，插头和插座之间通过螺纹锁定。

在进行同轴电缆对接时，需要注意以下几点：
-确保电缆的内导体和外导体之间没有短路或断路。

-确保插头和插座之间的连接牢固，避免信号干扰或断开。

-使用合适的连接器和工具进行连接，避免损坏电缆或连接器。

-根据需要选择合适的连接方式和连接器类型，以满足信号传输的要求。

同轴电缆连接器规范资料1. 引言本文档旨在提供关于同轴电缆连接器的规范资料，以帮助用户了解如何正确使用和安装同轴电缆连接器。

2. 同轴电缆连接器的类型同轴电缆连接器有多种类型，其中常见的包括：- BNC连接器：适用于低频信号传输，常用于视频监控和网络设备。

- N型连接器：适用于高频信号传输，常用于射频应用和通信设备。

- SMA连接器：适用于高频信号传输，常用于无线通信和天线系统。

- F型连接器：适用于电视信号传输，常用于有线电视和卫星电视系统。

3. 安装同轴电缆连接器的步骤正确安装同轴电缆连接器是确保信号传输质量的关键。

以下是安装步骤的简要介绍：1. 剥离电缆外皮：使用剥线钳或剥线工具，仔细剥离电缆外皮，揭示出内部绝缘层。

2. 插入连接器：将连接器的插针安装到电缆内部绝缘层中，确保插针与中心导体连接，而外部绝缘层保持完整。

3. 紧固连接器：根据连接器类型，使用扳手或螺纹转接器将连接器紧固在设备或另一个连接器上。

4. 检查连接：确保连接器牢固且无松动，检查信号是否正常传输。

4. 使用同轴电缆连接器的注意事项在使用同轴电缆连接器时，需要注意以下事项：- 选择正确的连接器类型，以保证与设备或系统的兼容性。

- 确保连接器的质量和规格符合要求，避免使用低质量或非认证的连接器。

- 避免连接器的弯曲或扭转，以防止信号损耗或断裂。

- 定期检查连接器的紧固度和状态，及时更换损坏或老化的连接器。

5. 总结同轴电缆连接器的规范资料提供了关于连接器类型、安装步骤和注意事项的重要信息。

正确选择和安装同轴电缆连接器将确保信号传输的稳定性和质量。

以上为同轴电缆连接器规范资料的简要内容，供您参考。

若需更详细或具体的信息，请参阅相关资料或向专业人士咨询。

同轴连接器加工工艺介绍1. 引言同轴连接器是一种常用于RF（射频）领域的连接器，其主要特点是能够传输高频信号，并具备良好的屏蔽性能。

同轴连接器的加工工艺对于确保连接器性能的稳定和可靠至关重要。

本文将介绍同轴连接器的加工工艺流程，包括加工前的准备工作、加工步骤以及加工后的质量检验。

2. 准备工作在进行同轴连接器加工之前，需要准备以下工具和材料：•同轴连接器插座和插头•同轴电缆•同轴连接器压接工具•剥线钳•预制的同轴连接器铜芯•酒精棉球•清洁布此外，还需要确保工作环境干净整洁，并准备好所需的技术文档和规范。

3. 加工步骤步骤一：准备工作•将同轴连接器插座和插头分别插入同轴电缆的两端，并确保插座和插头连接紧密。

•用剥线钳将同轴电缆的外绝缘层去除，露出内绝缘层和内导体。

•使用酒精棉球清洁内绝缘层和内导体，确保表面干净无污垢。

步骤二：铜芯预制•将预制的同轴连接器铜芯插入同轴电缆的内孔中，确保铜芯与内导体连接良好。

•使用同轴连接器压接工具将铜芯压接固定，确保铜芯与内导体之间的电气连接可靠。

步骤三：插座组装•将插座放置在连接器接口上，用手固定住连接器接口。

•使用同轴连接器压接工具，将插座紧密连接到连接器接口上，确保连接牢固稳定。

步骤四：插头组装•将插头插入插座，确保插头与插座之间的连接紧密无松动。

步骤五：连接器质量检验•使用连接器测试仪器测试同轴连接器的电气特性，如阻抗匹配、插入损耗、反射损耗等。

•根据技术文档和规范，对连接器的测试结果进行评估和判定，确保连接器性能满足要求。

4. 结论同轴连接器的加工工艺是确保连接器性能稳定和可靠的关键步骤。

通过本文的介绍，我们了解了同轴连接器加工的具体步骤，包括准备工作、铜芯预制、插座组装、插头组装以及连接器的质量检验。

在进行同轴连接器加工时，需要注意工具和材料的准备，以及工作环境的整洁和安全。

加工过程中要严格按照技术文档和规范要求进行操作，确保加工完成的同轴连接器具备良好的电气性能和可靠性。

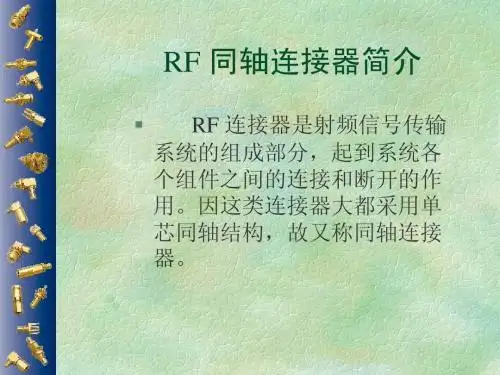

射频同轴连接器技术简介一、射频连接器发展概况·1939年出现的UHF连接器是最早的RF连接器;·二战期间,随着雷达、电台和微波通信的发展,产生了N、C、BNC、TNC等中型系列;·1958年后,随着整机设备的小型化,出现了SMA、SMB、SMC等小型化产品;·1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》·七十年代末,毫米波连接器出现；·九十年代初,HP公司推出频率高达110GHz的1.0mm连接器,并用于其仪器设备中;·九十年代出现表现贴装射频同轴连接器,并大量用于手机产品中。

我国射频同轴连接器的发展·我国从五十年代开始由整机厂研制RF连接器;·六十年代组建专业工厂,开始了专业化生产;·一九七二年国家组织集中设计,使国产的RF连接器自成体系,只能在国内使用,产品标准水平低,且不能与国际通用产品对接互换；·八十年代起开始采用国际标准,根据IEC169和MIL-C-39012,颁布了GB11313和GJB681,使射频同轴连接器的生产和使用逐步与国际接轨；·经过十几年的努力,目前通用R连接器的整体水平与国外差距不大,但精密连接器的设计与生产跟国外仍有较大差距。

二、射频连接器的标准体系美军标美国是世界上最大的通用型RF连接器制造和消费国,其技术水平也是一流的因此美国军用标准MLC39012被认为是RF连接器的最高标准。

其它先进国家的标准有德国DIN、英国BS、日本JIS和IEC标准等。

这些国家或国际标准大都是参照或等同美军标制订的,有些国家或公司甚至直接应用美军标。

IEC标准IEC标准是指导性标准,不是强制性标准,因此很少被直接引用;值得一提的是德国在某些专用新型连接器方面也有一些优势,例如:DIN47223、7/16(L29)系列、DIN47297、SAA系列、DIN41626、DSA系列,这些系列产品在通信领域应用较广泛,德国的标准和产品已得到全世界认可,但美国尚无这些标准出现。

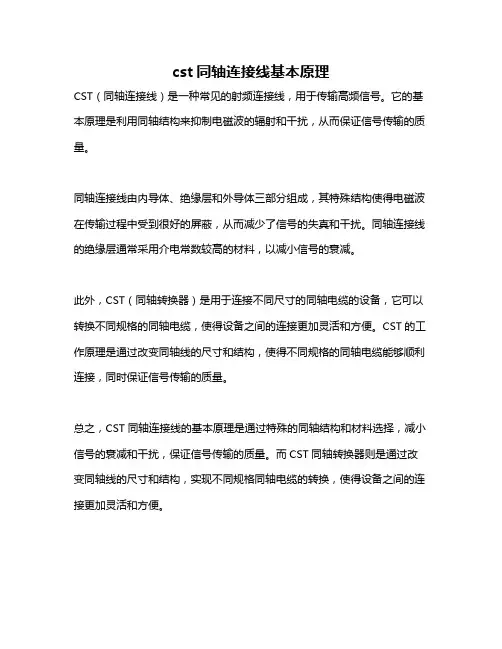

cst同轴连接线基本原理
CST（同轴连接线）是一种常见的射频连接线，用于传输高频信号。

它的基本原理是利用同轴结构来抑制电磁波的辐射和干扰，从而保证信号传输的质量。

同轴连接线由内导体、绝缘层和外导体三部分组成，其特殊结构使得电磁波在传输过程中受到很好的屏蔽，从而减少了信号的失真和干扰。

同轴连接线的绝缘层通常采用介电常数较高的材料，以减小信号的衰减。

此外，CST（同轴转换器）是用于连接不同尺寸的同轴电缆的设备，它可以转换不同规格的同轴电缆，使得设备之间的连接更加灵活和方便。

CST的工作原理是通过改变同轴线的尺寸和结构，使得不同规格的同轴电缆能够顺利连接，同时保证信号传输的质量。

总之，CST同轴连接线的基本原理是通过特殊的同轴结构和材料选择，减小信号的衰减和干扰，保证信号传输的质量。

而CST同轴转换器则是通过改变同轴线的尺寸和结构，实现不同规格同轴电缆的转换，使得设备之间的连接更加灵活和方便。

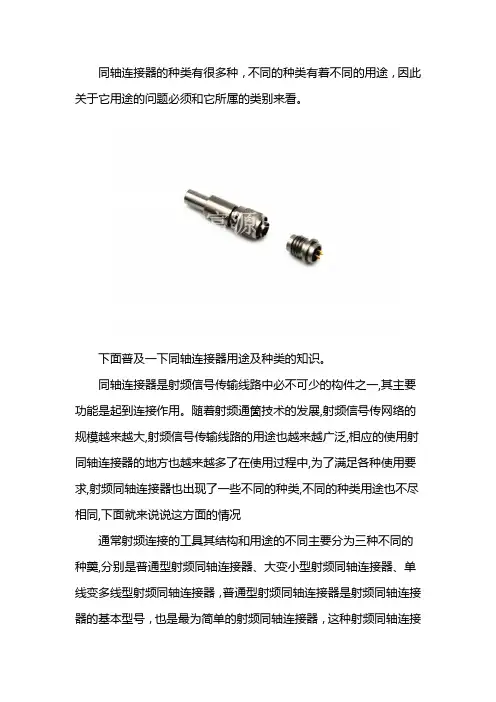

同轴连接器的种类有很多种，不同的种类有着不同的用途，因此关于它用途的问题必须和它所属的类别来看。

下面普及一下同轴连接器用途及种类的知识。

同轴连接器是射频信号传输线路中必不可少的构件之一,其主要功能是起到连接作用。

随着射频通箇技术的发展,射频信号传网络的规模越来越大,射频信号传输线路的用途也越来越广泛,相应的使用射同轴连接器的地方也越来越多了在使用过程中,为了满足各种使用要求,射频同轴连接器也出现了一些不同的种类,不同的种类用途也不尽相同,下面就来说说这方面的情况通常射频连接的工具其结构和用途的不同主要分为三种不同的种羹,分别是普通型射频同轴连接器、大变小型射频同轴连接器、单线变多线型射频同轴连接器，普通型射频同轴连接器是射频同轴连接器的基本型号，也是最为简单的射频同轴连接器，这种射频同轴连接器的用途就是接口型号相同的情况下起连接作用大变小型射频同轴连接器的用途就是在粗细不同的接口之间起到连接作用,因为同轴电缆有粗缆和细缆之分，粗缆用来构建射频信号传输网络的干线，细缆用来作接入千家万户的支线，要实现粗缆和细缆之间的连接,就心须要用到大变小型射频同轴连接器单线变多线射频同轴连接器就是单个接入口多个接出口的射频同轴连接器，其主要用途是用来建立多个射颂信号传输分线路，比如家里有两台电视剧，却只有一条有线电视信号线，就可以使用单线变多线型射频同轴连接器变出两条线路。

另外，在射频信号传输网络当中，音频编码器也是一种必不可少的设备，它的主要功能是把音颍信号变成数字信号，再经过一定的途径变成射频信号,这样音频就能在射频信号传输网络当中传播了。

射频同轴连接器的用透十分广泛，覆盖了人们生活的方方面面,因此射频同轴连接器的采购市场也跟着火爆了起来。

但是督个连接器厂商质量参差不齐，因此客户们一定要选择信得过的制造商，以确保产品的质量。

蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。

射频同轴连接器工作原理1. 引言1.1 射频同轴连接器的定义射频同轴连接器是一种用于连接射频信号传输线路的电子元件，通常由内导体、外导体和介质组成。

其主要作用是在射频系统中传输信号，并保证信号质量不受干扰。

射频同轴连接器的设计具有较高的频带宽度和传输效率，能够确保信号稳定传输，适用于各种射频设备和通信系统中。

射频同轴连接器在通信领域扮演着至关重要的角色，为信号传输提供了可靠的连接方式。

通过射频同轴连接器，信号可以在不同设备之间进行传递和交换，保证了通信系统的正常运行和数据传输的稳定性。

射频同轴连接器的设计和制造水平直接影响着通信设备的性能和信号质量，因此在通信领域中备受重视。

射频同轴连接器是射频通信系统中不可或缺的组成部分，其功能强大，作用重要，对于确保通信设备的正常运行和信号传输的可靠性具有关键性意义。

通过对射频同轴连接器的深入了解和研究，可以更好地推动通信技术的发展和应用。

1.2 射频同轴连接器的重要性射频同轴连接器在射频通信系统中起着至关重要的作用。

因为射频同轴连接器能够提供稳定的电气连接和机械连接，确保信号的有效传输和通信系统的正常运行。

射频同轴连接器还能够保护信号免受外部干扰和噪声的影响，提高通信系统的抗干扰能力和信号质量。

射频同轴连接器还具有易于安装和维护的特点，能够快速更换连接器，节省维护时间和成本，提高通信系统的可靠性和稳定性。

射频同轴连接器在通信领域中被广泛应用于无线通信系统、卫星通信系统、雷达系统、航空航天系统等各种领域。

射频同轴连接器是现代通信系统中不可或缺的重要组成部分，其重要性不可忽视。

随着通信技术的不断发展，射频同轴连接器的角色和价值将会更加凸显，为通信系统的性能提升和发展提供强有力的支持和保障。

2. 正文2.1 射频同轴连接器的结构射频同轴连接器的结构通常包括外导体、内导体、绝缘体和中心导体四个主要部分。

外导体通常是金属制成的外壳，起到保护和屏蔽的作用。

内导体是连接器内部的导电部分，负责传输信号。

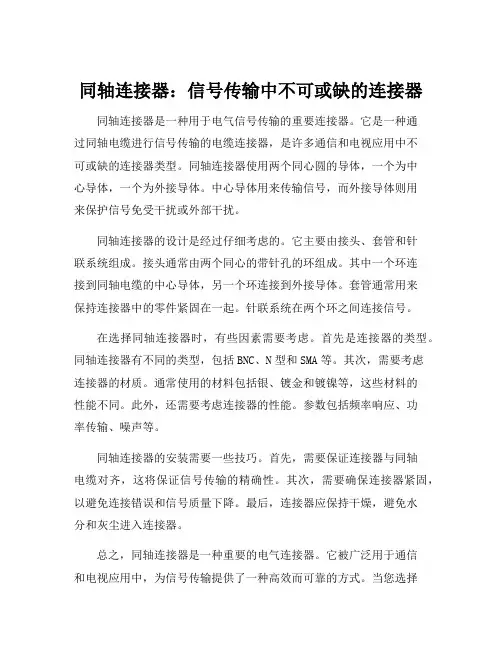

同轴连接器：信号传输中不可或缺的连接器同轴连接器是一种用于电气信号传输的重要连接器。

它是一种通过同轴电缆进行信号传输的电缆连接器，是许多通信和电视应用中不可或缺的连接器类型。

同轴连接器使用两个同心圆的导体，一个为中心导体，一个为外接导体。

中心导体用来传输信号，而外接导体则用来保护信号免受干扰或外部干扰。

同轴连接器的设计是经过仔细考虑的。

它主要由接头、套管和针联系统组成。

接头通常由两个同心的带针孔的环组成。

其中一个环连接到同轴电缆的中心导体，另一个环连接到外接导体。

套管通常用来保持连接器中的零件紧固在一起。

针联系统在两个环之间连接信号。

在选择同轴连接器时，有些因素需要考虑。

首先是连接器的类型。

同轴连接器有不同的类型，包括BNC、N型和SMA等。

其次，需要考虑连接器的材质。

通常使用的材料包括银、镀金和镀镍等，这些材料的性能不同。

此外，还需要考虑连接器的性能。

参数包括频率响应、功率传输、噪声等。

同轴连接器的安装需要一些技巧。

首先，需要保证连接器与同轴电缆对齐，这将保证信号传输的精确性。

其次，需要确保连接器紧固，以避免连接错误和信号质量下降。

最后，连接器应保持干燥，避免水分和灰尘进入连接器。

总之，同轴连接器是一种重要的电气连接器。

它被广泛用于通信和电视应用中，为信号传输提供了一种高效而可靠的方式。

当您选择同轴连接器时，请考虑连接器的类型、材料和性能，并注意连接器的安装和维护。

fakra同轴座连接器技术标准引言fakra同轴座连接器技术标准是指一种用于汽车通信和电气连接的标准接口。

该连接器具有高可靠性、低插拔力、高带宽和抗干扰能力强等优点，因此在汽车电子系统中得到广泛应用。

本文将深入探讨fakra同轴座连接器技术标准的相关内容。

fakra同轴座连接器介绍fakra同轴座连接器是一种符合国际标准的汽车电子接口连接器，其特点是采用同轴电缆结构，通过提供稳定的信号传输和电源供应，实现汽车内部各功能模块之间的高速通信和电气连接。

fakra同轴座连接器的优点fakra同轴座连接器技术标准具有众多优点，主要包括以下几个方面：1. 高可靠性fakra同轴座连接器采用精密制造工艺和材料，能够有效降低信号丢失，提高传输可靠性。

它具有良好的防水性能和抗电磁干扰能力，在恶劣的环境条件下仍能稳定工作。

2. 低插拔力fakra同轴座连接器设计合理，插拔力较小，不仅方便用户操作，还能减轻连接器和连接器接口的磨损，延长使用寿命。

3. 高带宽fakra同轴座连接器的标准接口能够提供较高的带宽，支持高速数据传输和通信。

它的传输速率可以达到数百兆比特每秒，满足现代汽车电子系统对大数据传输的需求。

4. 抗干扰能力强fakra同轴座连接器在设计中考虑到了电磁兼容性，采用了屏蔽材料和结构来抑制外界电磁信号的干扰，从而保证信号传输的稳定性和准确性。

fakra同轴座连接器的应用领域fakra同轴座连接器技术标准广泛应用于汽车电子系统中的各个模块和设备之间的连接。

主要应用领域包括：1. 车载娱乐系统fakra同轴座连接器用于汽车音频、视频和导航系统之间的连接，可以传输高质量的音视频信号，提供更好的用户体验。

2. 车载通信系统fakra同轴座连接器被用于车载通信系统中各个模块的连接，包括蓝牙、WIFI、GPS等无线通信模块，为车辆提供稳定的通信和导航功能。

3. 驾驶辅助系统fakra同轴座连接器在安全驾驶辅助系统中发挥重要作用，如倒车雷达、盲点监测等功能模块之间的连接，能够提供准确的感知信息和警示信号。

同轴电缆连接器特点同轴电缆连接器是一种用于连接同轴电缆的电子元件，它具有以下几个特点：1. 适用范围广泛：同轴电缆连接器可以用于各种不同类型的同轴电缆，如RG6、RG58、RG59等。

这种连接器可以满足不同场合对信号传输的需求，如广播、电视、通信等领域。

2. 良好的屏蔽性能：同轴电缆连接器通过外部金属外壳和内部导体之间的绝缘层来实现信号的屏蔽。

这种设计可以有效地防止外界干扰信号的进入，同时也能够避免信号的泄漏。

3. 低损耗传输：同轴电缆连接器的内部导体和绝缘层都是由优质的材料制成，能够保证信号在传输过程中的低损耗。

这种连接器能够提供更好的信号传输质量，保证信号的稳定性和可靠性。

4. 简便易用：同轴电缆连接器采用螺纹结构，使得连接和断开非常方便。

只需将连接器插入同轴电缆的接口，然后旋紧螺纹即可完成连接。

这种设计使得连接器的安装和维护非常简单快捷。

5. 耐用可靠：同轴电缆连接器由高质量的金属材料制成，具有良好的耐久性和抗腐蚀性。

连接器的内部结构经过精心设计，能够承受较大的机械应力和环境变化，保证连接的稳定性和可靠性。

6. 低成本：同轴电缆连接器的制造成本相对较低，因为它的结构相对简单，并且采用的材料成本较低。

这使得同轴电缆连接器在市场上价格相对较低，成为一种经济实惠的连接解决方案。

总的来说，同轴电缆连接器具有适用范围广泛、良好的屏蔽性能、低损耗传输、简便易用、耐用可靠和低成本等特点。

在不同应用场合中，同轴电缆连接器能够提供稳定可靠的信号传输，满足用户对信号质量的要求。

同时，它的简单结构和方便安装也使得用户能够快速进行连接和维护。

因此，同轴电缆连接器在电子通信领域得到了广泛的应用。

制作同轴电缆接头的方法同轴电缆接头是将两根同轴电缆的中心导体和外部导体相互连接的一种电连接方法。

制作同轴电缆接头的方法有多种，下面将详细讲解其中的几种常用方法。

1.裸线接头方法：首先，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将两根内导体的绝缘层剥除一段，露出中心导体。

用电焊上的火花将两个中心导体焊接在一起，保证焊点的牢固性和稳定性。

随后，将两根外护层之间的金属网层合并在一起，用电焊焊接固定金属网层。

最后，用绝缘胶带或热缩套管对接头部分进行绝缘保护。

2.BNC接头方法：BNC接头是一种通用的同轴电缆接头，其制作方法如下：首先，将BNC接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入BNC接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将BNC接头的外壳再次拧上，完成接头的制作。

3.N型接头方法：N型接头是用于较高频率的同轴电缆连接，其制作方法如下：首先，将N型接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入N型接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将N型接头的外壳再次拧上，完成接头的制作。

4.F型接头方法：F型接头是用于电视天线等设备的同轴电缆连接，其制作方法如下：首先，将F型接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入F型接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将F型接头的外壳再次拧上，完成接头的制作。

总结：制作同轴电缆接头的方法有很多种，其中常见的有裸线接头、BNC接头、N型接头和F型接头等方法。

根据不同的需求和设备，选择适合的制作方法并严格按照步骤进行操作，以确保接头的牢固性和可靠性。

常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：<1.34材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。

rf同轴连接器结构-回复如何使用和安装RF同轴连接器结构。

RF同轴连接器结构是电子设备和通信系统中常见的连接器类型。

它们用于连接同轴电缆，如RG-6、RG-58和RG-59等。

同轴连接器结构具有低信号丢失和抗干扰等特点，因此在无线通信、计算机网络、电视和卫星通信等领域得到广泛应用。

本文将一步一步介绍如何正确地使用和安装RF同轴连接器结构。

第一步：准备工具和材料在安装RF同轴连接器之前，您需要准备以下工具和材料：1. 合适的同轴电缆2. RF同轴连接器（常见的类型有BNC、SMA、N型等）3. 电缆剥离器或刀4. 压接工具或扭力工具5. 焊锡和焊接枪（如果需要）第二步：准备同轴电缆首先，使用电缆剥离器或刀小心地剥离同轴电缆的外绝缘层，揭示出内绝缘层和内导体。

确保不要损坏内导体和内绝缘层。

第三步：安装外壳将RF同轴连接器的外壳滑入电缆上。

确保外壳与电缆的外绝缘层紧密贴合。

根据连接器类型和制造商的要求，有时可能需要用一个环形套或夹子固定外壳。

第四步：连接内导体将内导体插入RF同轴连接器内部。

通常，你需要将内导体插入连接器内部的针状引脚或孔中，并确保它牢固地连接在一起。

这可能需要一定的耐心和技巧，因为有些连接器的引脚非常小。

第五步：固定外壳一旦内导体连接好，您需要使用压接工具或扭力工具固定同轴连接器的外壳。

这将确保电缆和连接器之间的牢固连接，并防止信号丢失。

第六步：焊接（如果需要）有时，RF同轴连接器的内导体需要与连接器的引脚焊接。

这通常在需要更强的连接和更低的信号丢失时使用。

为了焊接连接，在焊接之前，您需要将焊锡预先在连接器的引脚和内导体上加热。

第七步：测试和验证安装完成后，您需要使用专业的RF测试设备对连接进行测试和验证。

测试设备可以评估连接的信号传输质量和损耗。

如果测试结果不理想，您可能需要重新检查安装，并确保所有步骤都正确执行。

最后，记住安全第一。

在安装过程中，确保设备断电，并将工具和材料妥善保管，以防止误伤和避免损坏。

fakra同轴座连接器技术标准
Fakra同轴座连接器是一种高性能的高频连接器，具有优良的机械性能和环境适应性，广泛应用于汽车音频、导航、通讯等领域。

其技术标准主要包括接触电阻、绝缘电阻、插拔力、耐热性、防水性等方面。

首先，Fakra同轴座连接器的接触电阻主要与导体的质量、表面处理和焊接工艺有关，其接触电阻值应控制在5mΩ以下；其次，绝缘电阻指的是连接器在高频信号传输时所产生的串扰和干扰，因此要求连接器之间的绝缘电阻值应大于100MΩ；再者，插拔力是指连接器插拔时所需要的力量，其插拔力应保持在0.9N-3.0N范围内；此外，Fakra连接器还需要具备较好的耐热性，要求连接器在高温环境下能够稳定工作，一般需要经过180℃/2h高温老化测试；防水性也是其重要的技术指标之一，要求连接器在水深30cm的水中浸泡24h后，连接器内部电路仍能正常工作。

Fakra同轴座连接器作为一种高性能连接器，其技术标准的要求相当严格，这些技术要求都是为了保证连接器在各种工作环境下能够稳定可靠地工作。

同时，这些标准也提供了厂商和用户之间的可互换性和标准化化，这对于产品的设计、生产和维护都具有重要的意义。

我们相信，在未来的工业发展中，Fakra同轴座连接器将会逐步显示出其卓越的性能和广泛的应用价值。
