常见射频同轴连接器资料

射频同轴连接器射频电缆组件工程设计资料一、射频同轴连接器的工程设计资料：1.连接器选型：在进行射频同轴连接器的工程设计时，首先需要确定连接器的选型。

常见的射频连接器有BNC、N型、SMA型、TNC型等不同规格和型号的连接器。

选型要根据系统的工作频率、功率要求、连接方式等因素进行综合考虑。

2.频率范围：连接器的频率范围是衡量连接器性能的重要指标之一、不同型号和规格的连接器具有不同的频率范围，需要根据系统的工作频率来选择合适的连接器。

一般来说，频率范围越宽，连接器的性能越好。

3.插入损耗：连接器的插入损耗也是衡量连接器性能的重要指标之一、插入损耗是指信号在连接器中传输时损失的功率。

对于要求较低的应用，如低噪声接收系统，插入损耗要求较小；对于要求较高的应用，如高增益发射系统，插入损耗要求较大。

4.电压驻波比（VSWR）：电压驻波比是指连接器的信号反射能力。

它是衡量射频传输线路匹配程度的重要指标。

一般来说，VSWR小于1.5的连接器能提供很好的信号传输特性。

5.材料和制造工艺：连接器的材料和制造工艺也会直接影响连接器的性能。

优质的材料能提供更好的机械性能和电性能。

精细的制造工艺能确保连接器的稳定性和可靠性。

二、射频电缆的工程设计资料：1.电缆选型：在进行射频电缆的工程设计时，首先需要确定电缆的选型。

常见的射频电缆有同轴电缆和平衡电缆两种类型。

同轴电缆适用于高频率和高速传输，而平衡电缆适用于低频率和长距离传输。

选型要根据系统的工作频率、功率要求、传输距离等因素进行综合考虑。

2.阻抗：射频电缆的阻抗要与系统的阻抗匹配，以确保信号的传输质量。

常见的阻抗有50欧姆和75欧姆两种，需要根据系统的工作频率和连接器的阻抗来选择合适的电缆。

3.衰减：射频电缆的衰减是指信号在电缆中传输过程中损失的功率。

衰减与电缆本身的特性有关，如电缆的长度、材料、直径等。

在设计中，需要根据系统的衰减要求选择合适的电缆。

4.电缆长度：电缆长度是射频电缆设计中需要考虑的要素之一、电缆长度会影响信号传输的延时，并且过长的电缆会增加信号的衰减。

3、插合特性
插合特性主要是通过机械方法检查弹性插孔的 弹性，其性能优劣与接触电阻和连接器耐久性有直 接联系。
4、中心接触件固定性 无论哪种连接器，其中心接触件都要同电缆芯线、
微带或其它导体连接。连接器使用时中心接触件将受 到轴向推拉力和力矩的作用，如果中心接触件固定不 好，将导致尾部连接点受力过大而松脱或断裂。
IEC标准 • IEC标准是指导性标准，不是强制性标准，
因此很少被直接引用；值得一提的是德 国在某些专用新型连接器方面也有一些 优势，例如：DIN47223 7/16(L29) 系 列、DIN47297 SAA系列 DIN41626、 DSA系列，这些系列产品在通信领域应用 较广泛，德国的标准和产品已得到全世 界认可，但美国尚无这些标准出现。
• 九十年代出现表现贴装射频同轴连接器，并大 量用一于手机产品中。
我国射频同轴连接器的发展
• 我国从五十年代开始由整机厂研制RF连接器； • 六十年代组建专业工厂，开始了专业化生产； • 一九七二年国家组织集中设计，使国产的RF连
接器是自成体系，只能在国内使用，产品标准
水平低，且不能与国际通用产品对接互换； • 八十年代起开始采用国际标准，根据IEC169和
这项试验主要模拟沿海工作环境条件下， 连接器抗锈蚀能力，实际主要是检验镀层质量。
( 四 ) 材料方面 1、弹性材料
按GJB要求，除非另有规定，中心接触件的 弹性零件应采用铍青铜制成。 2、绝缘材料
一般产品选用聚四氟乙烯(TFE)，精密型连 接器采用交链聚苯乙烯，气密封连接器除外。 3、壳体材料
按美军标规定RF连接器壳体可用黄铜、磷铜、 铝、无磁易切不锈钢和铍青铜五种材料。这里要 特别注意在军标中规定连接器壳体材料的导磁率 要小于2.0, 这就是我们不能采用一般钢材作过 连接器壳体的原因。

射频连接器的主要类型射频同轴连接器用于传输射频信号，其传输频率范围很宽，可达18GHZ或更高，主要用于雷达、通信、数据传输及航空航天设备。

同轴连接器的基本结构包括：中心导体（阳性或阴性的中心接触件）；内导体外的介电材料，或称为绝缘体；最外面是外接触件，该部分起着如同轴电缆外屏蔽层一样的作用，即传输信号、作为屏蔽或电路的接地元件。

射频同轴连接器可以分为很多种类，以下为常见的几种类型：N型连接器N型连接器（TyPeNconneCtor）,为螺纹连接，可旋转锁定。

它是第一批能够用于传输微波频率信号的连接器之一，并于20世纪40年代由贝尔实验室的Pau1Nei11发明，并以Nei11的首字母命名。

N型接头支持的信号频率范围为0到"GHz,增强类型可以达到18GHz。

特性阻抗有2种，50欧姆（广泛用于移动通信、无线数据、寻呼系统等）与75欧姆（主要用于有线电视系统）。

BNC连接器BNC连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器，BNC的全称是BayonetNutConneCtor（卡扣配合型连接器，这个名称形象地描述了这种接头外形），最初BNC的含义（BayonetNei11-Conce1man）其实是来自于2位发明者，Pau1Nei11-⅛Car1COnCeIman的姓的首字母,Pau1Nei11同时也是N型连接器的发明者。

BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用BNC连接器。

BNC接头支持的信号频率范围为0到4GHz。

特性阻抗有2种：50欧姆与75欧姆。

SMA连接器SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。

SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线，在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。

SMA的全称是SubMiniatureversionA,于20世纪60年代被发明。

-40℃-85℃
-55℃-155℃、 -40℃-85℃（装电缆）
SMA型
50Ω
-55℃-155℃、 -40℃-85℃（装电缆）
射频同轴连接器简介
c.电缆装接方法及电缆类型 1、电缆连接—连接器电缆装接方法主要有两种： A、中心导体焊接，外导体焊接，焊接性能可靠，且一致性好； B、中心导体焊接，压、旋接编层的夹紧方法； C、中心导体装接，电缆外导体与连接器外导体装接； 2、电缆类型—应根据各类型使用电缆的特性，（如软性电缆、半钢性 电缆 等）。一般外径细小的电缆与小型连接器相配。 d.端接形式 连接器可用于射频同轴电缆、印制线路板、机框抽屉式功能组件及其它 连接界面。按照应用场合选择一定形式的连接器和一定型号的电缆相配。
射频同轴连接器简介
转接器 1. 转接器-相同系列。如 N-JJ,N-KK,N-JWK
2.不同系列间转换。7/16/N-JJ, 7/16/N-KK
射频同轴连接器简介
3.分类 a.按连接方式分类为：螺纹式连接器，卡扣式连接器，推入锁紧式连接器。
螺纹式
卡口式
推入式
推入自锁式
滑入连接式
射频同轴连接器简介
射频同轴连接器简介
5.典型连接器机械性能 下表中分别给出7/16型、N型、SMA型三种产品的 连接机构强度、内 接触件标准规保持力和中心接触件固定性：
连接机构 内导体 保持力 6N min 0.56N min 0.28N min 固定件 200N 28N 22N 耐力矩 0.5N· m 0.1N· m 0.03N· m
型号
强度 7/16型 N型 SMA型 1000N 450N 180N 耐力矩 35N· m 1.7N· m 1.7N· m
注：上述试验为破坏性试验，即试验过后的产品是不能保证电气、机 械性能的，且做完内导体固定性试验后内导体允许有±0.25mm位移。

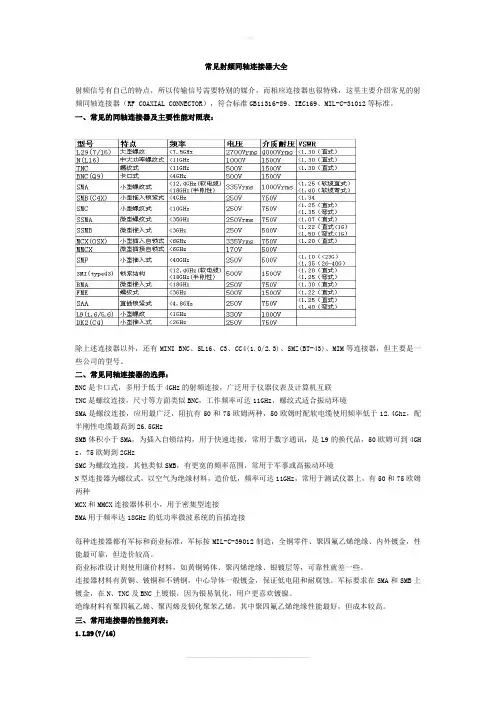

常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。

射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。

同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。

1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。

BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。

螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。

BNC连接头目前常用50Ω和75Ω两种特征阻抗。

2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。

N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。

3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。

这种接头主要用于半钢电缆和固定连接的部件中。

因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。

4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。

射频同轴连接器基本知识射频同轴连接器基本知识1、单位换算和一些常数：1.1 1GHz=103MHz =106KHz =109Hz1.2 1Kg = 9.8N1.3 1in = 25.4mm1.4 1bf.in = 0.112985N.m1.5 1标准大气压= 101325 Pa1.6 电磁波真空中的速度Co=3×108m/s1.7 空气介质的相对介电常数εr空=11.8 聚四氟乙烯的相对介电常数：国内用εr=2.05IEC常用εr=2.011.9 空气介质的导磁率μ空= 11.10 常用铅黄铜（Hpb59-1）的密度= 8.4g/cm32、请写出下面名词的定义：2.1电接触——各个导电件处于紧密地机械接触状态，对两个方向的电流能提供低电阻通路；2.2接触件——元件内的导电体，它与对应的导电件相插合提供电通路（提供电接触）：2.3弹性接触件——能对插合的零件产生压力具有弹性的接触件；2.4连接器——通常装接在电缆或设备上，供传输线系统电连接可分离元件（转接器除外）2.5转接器——连接两根带有不能直接插合连接器传输线的两端口装置；2.6无极性连接器——能与本身等同的连接器相插合的连接器；2.7类型——表征连接器对的与结构和尺寸有关的具体插合面和锁紧机构的术语；2.8品种——表示同一类型的具体型式、形状以及组合。

例如：自由端连接器和固定连接器，直式连接器和直角连接器，同类型内直角和直角转换器；2.9规格——表示品种在特定细节方面的变化，如电缆入口处尺寸的变化；2.10等级——连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。

3、产品基本知识和性能：3.1请分别写出7/16型、N型和SMA型连接器的连接螺纹，并解释螺纹标识中每个字母及数学所表示的含义（对于公制螺纹请说明是粗牙普通螺纹还是细牙普通螺纹）7/16型——M29×1.5表示标称直径为29mm(1.141in)，螺距为1.5mm(0.059in)的公制螺纹，该螺纹为细牙普通螺纹。

N型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。
BNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。
TNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SMA型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
E型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。
L型：公制螺纹式射频同轴连接器，螺纹连接尺寸在“L”后用阿拉伯数字表示。
SMB型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。
SMC型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SSMA型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SSMB型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。
APC3.5型：外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
K型：外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
OS-50型：外导体内径为2.4mm(0.095英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
F型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。
SSMC型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SC型（SC-A和SC-B型）：外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。

1.5
20
2.0
36
1.5
20
2.0
17
2.0
h×t 0.3×2.0 0.3×2.0 0.5×2.0 0.2×2.5 0.2×2.2
A×A 19.0×19.0 17.5×17.5 19.0×19.0 17.5×17.5 17.0×17.0
B 14.0 12.7 14.0 12.7 13.0
5
型
号
N-KFD137
Ф 5.3
SFF-50-3-1
SYV-50-3
号
D
A
B
配接电缆型号
Ф 4.3 5.0 10.0 SFF-50-2-2
SYV-50-2-2
Ф 5.3 5.0 10.0 SFF-50-3-1
SYV-50-3
Ф 10.3 5.5 11.5
SYV-50-7-1
Ф 11.5 7.7 15.0
SYV-50-7-2
L
L1
29.6
4.1
28.3
5.5
25.0
5.0
26.0
4.0
L2
d2
D
d1×h
2.8
Ф 7.7
Ф 7.9
Ф 1.0×0.35
2.8
Ф 7.7
Ф 7.9
Ф 1.0×0.35
2.0
Ф 6.0
Ф 6.2
Ф 1.3×0.25
2.0
Ф 6.0
Ф 6.2
Ф 1.0×0.2
L
L1
L2
L3
25.7
8
5
2
L
L1
18
Ф 4.1
Ф 4.2
型
号
L

常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GH z，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223 特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130 特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆) 介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆)介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR： <1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧VSWR： <1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR： <1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金. .。

射频同轴连接器基础知识用于射频同轴馈线系统的连接器通称为射频同轴连接器在射频电路中，如要保持稳定的预定阻抗和电容，或需要屏蔽外界的电气干扰那就必需用同轴连接器来互联。

同轴连接器供通信和电子设备所配用射频传输线中连接射频同轴电缆,或同轴与微带,同轴与波导之间的连接。

它的插头部分常安装在电缆端头,插座部分常安装在设备固定单元上。

同轴连接器一般以同轴传输线的外导体内直径D的尺寸来命名，国际标准化委员会认可的同轴连接器主要有14mm、N型、7mm、3.5mm、2.92mm、2.4mm、1.85mm和1mm 等8种常见的同轴连接器。

此外还有SMA、SMB、SMC、SMP、QMA、BMA等分类。

14mm连接器是第一个被工程师认同的精密连接器，诞生于上世纪60年代，目前已经很少使用，由小型化的同轴连接器所替代。

N型同轴连接器主要用于微波测量仪器和电子设备对外接口，在仪器内部已由更小型化的的同轴连接器（例如SMA）取代。

7mm同轴连接器属于特殊的连接器，只有计量仪器和校准标准件还是用7mm的同轴连接器，其他场合已经很少使用。

SMA连接器则是应用最广泛的小型螺纹连接的同轴连接器、具有体积小，机械、电气性能优越，重量轻，频带宽等优点，使用频率可达24Ghz。

与3.5mm、2.92mm等连接器采用空气介质不同，SMA连接器的内外导体接触面上采用聚四氟乙烯进行填充。

常用的同轴连接器主要工作频率和外观如下所示：同轴连接器可以分为无极性同轴连接器和有极性同轴连接器两种。

无极性精密同轴连接器只有14mm和7mm两种,目前已很少使用。

常见射频同轴连接器极性分类如下图所示。

按照连接方式的不同，同轴连接器则可分为螺纹连接式、推入式、卡口式，主要特点射频连接器种类繁多，在进行芯片测试选型时要充分考虑电气性能指标、操作功能要求、端接形式、环境机械性能要求，来进行综合考虑。

目前公司已经搭建了40Ghz的测试平台，配合夹具设计、连接器选型，满足各类射频芯片的测试需求，欢迎各位同行好友来电咨询。

射频同轴连接器基础知识及设计要点
主要内容主要从两个方面进行介绍： 一、射频同轴连接器基础知识
1 射频同轴连接器的基本概念 2 射频同轴连接器的发展历史 3 射频同轴连接器的基本结构要素 4 射频同轴连接器所使用的频率范围 5 射频同轴连接器的分类 6 射频连接器的选材及镀层 7 射频连接器的主要技术指标 8 射频同轴连接器命名方法 二 、射频同轴连接器的设计要点
射频同轴连接器的基本结构要素
射频同轴连接器所使用的频率范围
射频同轴连接器的分类
射频同轴连接器的分类
射频连接器的主要技术指标
射频同轴连接器命名方法
1 射频同轴连接器的基本设计原则 2 射频同轴连接器及其组件主要采用的总规范（通用规范） 3 射频同轴连接器主要设计指标
1 .射频同轴连接器的基本概念
1.1射频同轴连接器RF connector
射频同轴连接器是使用频率在几十兆赫兹以上，装接在电缆上、PCB 上或安装在设备面板上的一 类具有同轴结构的连接器, 它是通过插头和插座的机械啮合和分离来实现传输系统射频信号的电 气连接和分离功能。
射频同轴连接器广泛应用于通讯、雷达、导航等军用、民用无线电系统中，在互连天线、射频 发射机和射频接收机中也是传输射频信号的关键元件。
射频同轴连接器的发展历史
射频同轴连接器的基本结构要素射频同轴连接器的基本结构源自素射频同轴连接器的基本结构要素
射频同轴连接器的基本结构要素
射频同轴连接器的基本结构要素

射频连接器分类及应用射频连接器是一种重要的电子零部件，广泛应用于无线通信、微波通信、射频设备、雷达系统、军事航空航天等多个行业。

根据使用场合和频率要求的不同，射频连接器可以分为多种类型，下面将对几种主要类型的射频连接器进行分类和应用介绍。

1、同轴连接器同轴连接器是一种最常见的射频连接器，在无线通信、微波通信等频率较低的场合应用广泛。

它的结构简单，由内、外导体和绝缘体组成，内导体和外导体之间有一个圆筒形的绝缘体，可以实现高频率下的稳定传输。

同轴连接器有多种型号，最常见的是BNC、N型、SMA和TNC等，应用于各种射频设备的连接。

2、PCB连接器PCB连接器是一种直接焊接到PCB板上的射频连接器，方便快捷，可以实现高频率的信号传输。

它的结构比同轴连接器更简单，主要由一个导体和绝缘体组成。

PCB连接器有SMA、MMCX、MCX等型号，应用于无线设备、测量设备等领域。

3、板对板连接器板对板连接器是一种连接两个板之间的射频连接器，主要应用于高速数据传输、高速采集等领域。

它的特点是低插拔力，具有可靠的连接和良好的电磁兼容性。

板对板连接器有FH、FH12等型号，应用于智能家居、物联网等领域。

4、高速连接器高速连接器主要应用于高速数据传输、高速采集等领域，可以实现高速的信号传输，保证信号的稳定性和准确性。

它的结构和普通连接器相似，但在细节上有所不同，如导体和绝缘体的材料选择、制造工艺等。

高速连接器有HDMI、USB3.0、DisplayPort等型号，应用于数码设备、高清视频传输等领域。

5、微波连接器微波连接器主要应用于频率高、传输速度快的微波通信和雷达通信等领域。

它的结构比同轴连接器更为复杂，涉及到导体和绝缘体的设计和制造等领域。

微波连接器有SMA、N型、TNC等型号，应用于天线、微波设备等领域。

以上是几种常见的射频连接器类型及其应用介绍。

除了以上常见的射频连接器，还有很多其他型号的射频连接器，如DIN、F、UHF等等，根据使用场合和频率等要求的不同，应选择合适的射频连接器，以充分满足设备的传输要求。

射频同轴连接器射频（Radio Frequency，缩写为RF）同轴连接器是连接射频信号传输线和终端设备的重要部件。

RF同轴连接器借助同轴技术，可以在高频率下进行信号传输，具有传输速度快、损耗低、抗干扰能力强、信号质量稳定等优点，在广播电视、通讯、军事、医疗等众多领域都有广泛的应用。

常见的射频同轴连接器SMA连接器SMA（SubMiniature version A）连接器是一种小型的射频连接器，它支持高达18GHz的频率，具有结构紧凑、连接牢固等优点。

SMA连接器常见于高频率信号传输场合，如测试仪器、雷达系统、卫星通讯等。

N型连接器N型连接器是一种中等尺寸的射频连接器，具有结构坚固、连接可靠的优点，可支持高达11GHz的频率。

N型连接器常见于电视、通讯基站、医疗设备等场合。

BNC连接器BNC（Bayonet Neill-Concelman）连接器是一种常用的低频射频连接器，由于具有简单易用、连接方式轻松、安装方便等特点，常用于音频、视频、计算机等领域的连接。

TNC连接器TNC（Threaded Neill-Concelman）连接器是一种类似于BNC连接器的射频连接器，但是使用螺纹连接方式，在连接更为牢固可靠，并且可以支持高达11GHz的频率。

TNC连接器常见于军事、航空等高频率场合。

F型连接器F型连接器是一种常见的用于电视、卫星通讯等领域的连接器。

它们使用线圈连接方式，结构紧凑、方便安装，并支持高达4GHz的频率。

射频同轴连接器特性带宽带宽是指在射频传输中支持的最高频率范围。

不同射频同轴连接器的带宽不同，但一般来说，支持带宽越大的连接器价格也越贵。

阻抗阻抗是指射频传输线路中电流和电压的比值。

射频同轴连接器需要与信号传输线路阻抗匹配，以避免信号传输过程中的损失和反射。

插入损耗插入损耗是指信号通过射频同轴连接器传输时的信号损失。

插入损耗的大小对于射频信号传输质量有着重要影响，一般来说，插入损耗越小的连接器更为理想。

微安通射频同轴连接器知识培训1.RF连接器的结构及特点1.1结构RF连接器按接口形式分为三大类:一是螺纹式连接:如7/16、N型、TNC型、SMA型等。

由于采用螺纹式连接，使插头与插座配合更加稳定、可靠、防振抗撞能力更强。

二是卡口式连接：如BNC、C型、Q6型等。

由于采用卡口式连接，使用方便，连接不易松动、分离又很迅速，很多医疗设备、电子仪器中使用。

三是插入式连接：如SMB、MCX等。

其特点是有些采用了锁紧结构。

大部份都是体积小、重量轻、结构紧凑。

适用于系统对重量、体积有要求的仪器设备，特点适用于抽屉式、排列式、积木式安装。

1．2与电缆连接处结构通常RF连接器有两种使用形式：一是直接安装在仪器面板或印刷电路板上，另一种是连接射频同轴电缆作为电信号传输用。

连接电缆处的结构分为：a.内外导体均采用压接b.内导体采用压接,外导体采用焊接c.内导体采用焊接，外导体采用压接d.内导体采用焊接，外导体采用螺纹压紧e.内导体采用压接，外导体采用螺纹压紧等总之，RF连接器与电缆的连接处要求连接可靠、反射要小，必须进行一定的补偿来保证性能。

2．RF连接器的主要技术特性：RF连接器的主要技术特性分为两大类：一是电气参数，一是机械参数。

2．1电气参数2．1.1特性阻抗它是根据传输线理论,设定平行线路的导体是均匀的,而且长度无限长,其参数:R电阻;L电感;G电导为常数值,则线路上的任意点电压和电流的比值Zo为定值(我国根据多种因素,如衰减、功率、耐压等)确定为50欧和75欧，该值称为特性阻抗或特定阻抗。

2.1.2频率是指在单位时间内，线路信号振荡的次数，单位是Hz，通常用F表示。

RF即射频，它是一种能远距离传输的高频电磁波。

RF连接器的频率分为工作频率和截止频率。

截止频率是指连接器使用到这个频率会引起高次模型的出现，使能量急剧下降，电压驻波比显著劣化，所以连接器规定了它的工作频段。

2.1.3电压驻波比 VSWRRF连接器设计时规定了一定的电长度，在有限长度的线路中，特性阻抗和负载阻抗不相等时，从负载端有一部份电压和电流，被反射而回到电源侧的波，称为反射波；从电源到负载的电压和电流称为入射波。

高频系列射频同轴电连接器产品介绍1、SMA 系列：SMA 型连接器是一种频带宽、体积小、耐环境、电性能优良，螺纹连接形式连接可靠的小型射频同轴电缆连接器。

通用互换性强，应用极其广泛。

主要技术特性2、SSMA 系列：SSMA 系列连接器是螺纹连接形式射频同轴连接器，具有体积小、频带宽、性能优越、可靠性高等特点，广泛应用于通讯等领域。

主要技术特性3、SMB 系列：SMB 系列连接器是一种推入锁紧式射频同轴连接器。

它体积小、重量轻、性能优越、对插方便等特点。

广泛应用于通讯及 其它领域。

列：SSMB 系列射频同轴连接器是按照国际电工委员会IEC169—19研制生产的一种小型推入锁紧式射频同轴连接器。

它具有离合快捷方便、抗震性能好、微型质轻的特点。

适用于袖珍式精巧无线电设备、仪器等。

主要技术特性5、TNC 系列：TNC 系列射频同轴连接器是一种具有螺纹连接机构的中小功率射频同轴连接器。

它具有抗震性能强、性能优越、可靠性高等特点。

广泛应用于无线电设备和仪器仪表，可与国外同类产品互换。

主要技术特性6、N 系列：N 系列射频同轴连接器是一种英制螺纹连接式射频同轴电缆连接器。

它具有抗震性能强、性能优越、可靠性高等特点。

可与国外同类产品通用互换。

L16系列高频插头、插座产品是我国无线电子设备、仪器中长期广泛应用的一种公制螺纹机构的高频插头、插座。

它具有连接可靠、电性能稳定等特点。

并能与可与国内同型号产品通用互换。

主要技术特性8、C4系列：C4系列产品是按照DIN41626的要求生产的小型推入式连接的同轴连接器，具有尺寸小、电性能稳定的特点，广泛应用于印制板、高低频混装中的高频回路连接。

主要技术特性9、SMP 系列：SMP 系列产品是一种超小型推入式射频同轴连接器，它具有体积小、重量轻、使用方便、工作频带宽等特点。

具有插针中心接触件的SMP 系列提供三种具有不同保持力的连接结构，全擒纵（22—68N ），有限主要技术特性10、MMCX 系列：MMCX*（C2.5）系列是比MCX 更小的微型同轴连接器，体积小、重量轻、连接可靠、插接自锁结构使其具有一定的抗震抗冲击性。

SSMA-KK SSMA-KY3
SSMA-J2系列射频同轴连接器_fj 第5页
安装开孔尺寸 类型 电缆型号 SSMA-KY3 SFF-50-1.5-1
SSMA-J2系列射频同轴连接器_fj
第6页
SSMA-JWB2 电缆剥线尺寸 安装开孔尺寸 类型 电缆型号 SSMA-KFB2 SFT-50-2-1
SSMA-KFD1 安装开孔尺寸 类型 L SSMA-KFD1 2.4 SSMA-KFD2 3.2
SSMA-KFD4 安装开孔尺寸 SSMA（M）-KHD 安装开孔尺寸 类型 区别 SSMA（M）-KHD 密封 SSMA-KHD 非密封
SSMA 系列射频同轴连接器
SSMA-J2系列射频同轴连接器_fj
SSM积小、频带宽、机械电气性能优越、可靠性高等优点，是应用最广泛的 射频电连接器。广泛用于微波通讯，航天航海，武器系统及微波测量设备等领域。
主要技术特性 温度范围 -55℃～+155℃ 绝缘电阻 ≥5000MΩ 特性阻抗 50Ω 介质耐压 750V 频率范围 0～30GHz 接触电阻 中心导体 ≤0.006Ω 外导体 ≤0.002Ω 电压驻波比 ≤1.07+0.01f 寿命 500次
126.55×514.2dD SSMA-JW2
电缆剥线尺寸
类型 d D 电缆型号 SSMA-JW2 Φ1 Φ2 SFF-50-1 SSMA-JW3 Φ1.6 Φ2.3 SFF-50-1.5-1
SSMA-JWB2
电缆剥线尺寸 类型 电缆型号 SSMA-JWB2 SFT-50-2-1
SSMA-J2系列射频同轴连接器_fj 第4页
SSMA 系列射频同轴连接器
SSMA 系列
2
uhg 机械和电气基准面 abcsrqpwt 机械和电气基准面 klmnfedij 头部配合尺寸
