继电器的主要技术参数继电器是一种控制电路的自动开关，它能够在电路中起到开关的作用，用来控制大电流的电器设备。
继电器广泛应用于工业控制、自动化控制、电力系统、交通运输以及家用电器等领域。
在继电器的设计和选择过程中，需要考虑各种技术参数以确保其可靠性、稳定性和安全性。
本文将从继电器的主要技术参数入手，详细介绍其技术规格和性能指标，以便工程师和用户更好地了解和选择适合自己需求的继电器产品。
一、继电器的触点参数1. 触点额定电流（Ie）：继电器的触点额定电流是指它可以承受的最大电流值。
通常情况下，继电器会有不同的触点额定电流值，根据实际需要来选择。
通用继电器的触点额定电流一般为 5A、10A 或 15A；而大功率继电器的触点额定电流可以达到几十甚至上百安培。
2. 触点额定电压（Ue）：继电器的触点额定电压是指触点能够承受的最大电压值。
同样，不同类型的继电器会有不同的触点额定电压，需要根据实际应用场景来选择。
常见的触点额定电压有 12V、24V、110V、220V 等。
3. 触点负载类型：根据不同的负载类型，继电器的触点可以分为交流触点和直流触点。
交流触点适用于交流电路，而直流触点则适用于直流电路。
在选型时，需要注意选择适合负载类型的触点。
4. 触点数目：继电器的触点数量常见有单刀单掷（SPST）、单刀双掷（SPDT）、双刀双掷（DPDT）等等，根据实际需求来选择。
二、继电器的工作参数1. 工作电压（Us）：继电器的工作电压是指它正常工作所需的电压值，通常情况下，继电器会有多种工作电压可选，比如 5V、12V、24V、48V、110V、220V 等。
2. 吸合电压（Us）：继电器在正常工作时，触点吸合所需要的电压值称为吸合电压。
它通常略低于继电器的工作电压，确保能够可靠地吸合触点。
3. 释放电压（Ur）：当继电器的驱动电压降低到一定值时，触点会释放，停止导通。
释放电压是指触点释放时所需要的电压值。
4. 吸合时间和释放时间：继电器的吸合时间和释放时间是指在施加工作电压的条件下，触点由继电器的非动作位置变换到动作位置，以及由动作位置变换到非动作位置所需要的时间。
常见继电器及参数一览表1. 继电器简介继电器是一种电控制器，在电路中起到电流放大、电路隔离和电路保护等作用。
它可以将微小的控制信号转换成较大的能量输出，常用于自动控制领域。
2. 常见继电器参数3. 常见继电器类型和特点3.1 电磁继电器- 特点：具有可靠的开关能力和较长的使用寿命。
- 应用：广泛用于电力系统、自动化控制系统等领域。
3.2 固态继电器- 特点：快速开关速度、低噪音、高可靠性。
- 应用：适合高频，高速，高精度控制要求的系统。
3.3 热继电器- 特点：具有过载保护功能。
- 应用：适用于电动机、家用电器等领域。
3.4 时间继电器- 特点：能够按照预定的时间顺序开关电路。
- 应用：广泛用于时间控制系统、照明控制系统等。
4. 继电器选型注意事项- 根据实际需求选择合适的继电器类型。
- 注意继电器的额定负荷电流和额定负荷电压是否与被控制设备匹配。
- 考虑继电器的动作时间和释放时间。
- 继电器需要满足工作环境的要求，如温度、湿度等。
5. 继电器应用案例- 家庭电路控制系统：通过继电器实现电灯、窗帘等的自动控制。
- 工业自动化控制系统：利用继电器进行电机的启停和方向控制。
- 电力系统保护系统：使用继电器对电路进行过载、短路等保护。
6. 总结本文介绍了常见继电器及其参数，包括电气参数、接触参数、动作参数、绝缘参数和环境参数。
同时对不同类型的继电器进行了简要介绍，并给出了继电器选型的注意事项。
最后，列举了继电器在实际应用中的案例。
通过本文的了解，读者可以更好地选择和应用继电器。

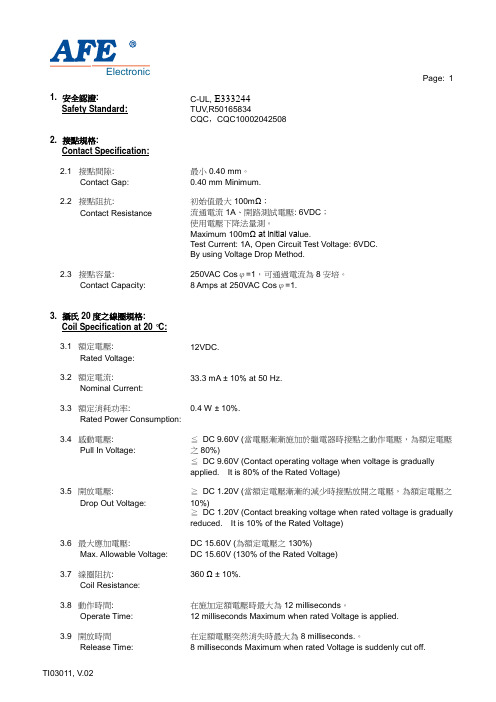

Page: 11. 安全認證:Safety Standard: C-UL, E333244TUV,R50165834CQC，CQC100020425082. 接點規格:Contact Specification:2.1 接點間隙:Contact Gap: 最小0.40 mm。
0.40 mm Minimum.2.2 接點阻抗:Contact Resistance 初始值最大100mΩ；流通電流1A、開路測試電壓: 6VDC；使用電壓下降法量測。
Maximum 100mΩ at initial val ue.Test Current: 1A, Open Circuit Test Voltage: 6VDC. By using Voltage Drop Method.2.3 接點容量:Contact Capacity: 250VAC Cosφ=1，可通過電流為8安培。
8 Amps at 250VAC Cosφ=1.3. 攝氏20度之線圈規格:Coil Specification at 20 °C:3.1 額定電壓:Rated Voltage:12VDC.3.2 額定電流:Nominal Current:33.3 mA ± 10% at 50 Hz.3.3 額定消耗功率:Rated Power Consumption:0.4 W ± 10%.3.4 感動電壓:Pull In Voltage: ≦DC 9.60V (當電壓漸漸施加於繼電器時接點之動作電壓，為額定電壓之80%)≦DC 9.60V (Contact operating voltage when voltage is gradually applied. It is 80% of the Rated Voltage)3.5 開放電壓:Drop Out Voltage: ≧DC 1.20V (當額定電壓漸漸的減少時接點放開之電壓，為額定電壓之10%)≧DC 1.20V (Contact breaking voltage when rated voltage is gradually reduced. It is 10% of the Rated Voltage)3.6 最大應加電壓:Max. Allowable Voltage: DC 15.60V (為額定電壓之130%)DC 15.60V (130% of the Rated Voltage)3.7 線圈阻抗:Coil Resistance:360 Ω ± 10%.3.8 動作時間:Operate Time: 在施加定額電壓時最大為12 milliseconds。
继电器的主要技术参数摘要：一、引言二、继电器概述三、继电器的主要技术参数1.额定工作电压2.直流电阻3.吸合电流4.额定工作电流5.释放电流6.额定触点负荷7.绝缘电阻8.耐电压9.抗电强度四、继电器技术参数的重要性五、结论正文：继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
一、引言继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
二、继电器概述继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
它由线圈、铁芯、触点等组成。
继电器的工作原理是：当线圈通电后，产生磁场，吸引铁芯，使得触点发生闭合或断开，从而实现电路的控制。
三、继电器的主要技术参数1.额定工作电压：额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2.直流电阻：直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3.吸合电流：吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
4.额定工作电流：额定工作电流是指继电器正常工作时线圈所需要的电流。
根据继电器的型号不同，可以是交流电流，也可以是直流电流。
5.释放电流：释放电流是指继电器产生释放动作的最小电流。
在正常使用时，给定的电流必须略大于释放电流，这样继电器才能稳定地工作。
6.额定触点负荷：额定触点负荷是指继电器的触点能够承受的最大负荷。
在选择继电器时，应根据实际需要选择合适的触点负荷。
7.绝缘电阻：绝缘电阻是指继电器的绝缘材料对电流的阻抗能力。
绝缘电阻越大，说明继电器的绝缘性能越好。
8.耐电压：耐电压是指继电器在正常使用条件下，能够承受的最大电压。
耐电压越高，说明继电器的抗干扰能力越强。

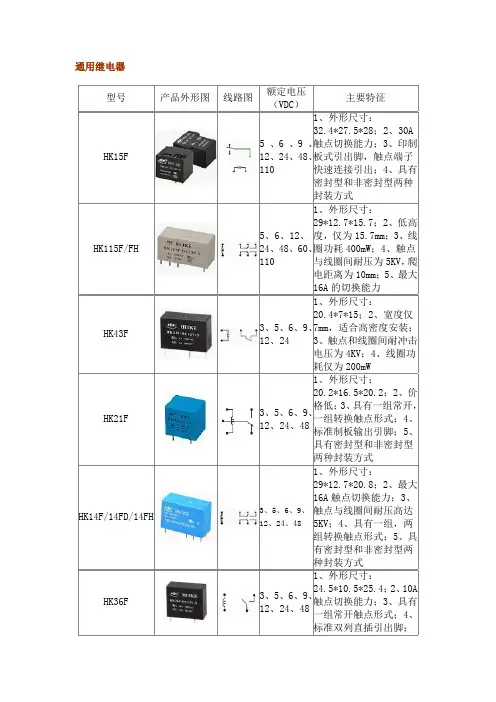

通用继电器型号产品外形图线路图额定电压（VDC）主要特征HK15F 5 、6 、9 、12、24、48、1101、外形尺寸：32.4*27.5*28；2、30A触点切换能力；3、印制板式引出脚，触点端子快速连接引出；4、具有密封型和非密封型两种封装方式HK115F/FH 5、6、12、24、48、60、1101、外形尺寸：29*12.7*15.7；2、低高度，仅为15.7mm；3、线圈功耗400mW；4、触点与线圈间耐压为5KV，爬电距离为10mm；5、最大16A的切换能力HK43F 3、5、6、9、12、241、外形尺寸：20.4*7*15；2、宽度仅7mm，适合高密度安装；3、触点和线圈间耐冲击电压为4KV；4、线圈功耗仅为200mWHK21F 3、5、6、9、12、24、481、外形尺寸：20.2*16.5*20.2；2、价格低；3、具有一组常开，一组转换触点形式；4、标准制板输出引脚；5、具有密封型和非密封型两种封装方式HK14F/14FD/14FH 3、5、6、9、12、24、481、外形尺寸：29*12.7*20.8；2、最大16A触点切换能力；3、触点与线圈间耐压高达5KV；4、具有一组，两组转换触点形式；5、具有密封型和非密封型两种封装方式HK36F 3、5、6、9、12、24、481、外形尺寸：24.5*10.5*25.4；2、10A触点切换能力；3、具有一组常开触点形式；4、标准双列直插引出脚；5、具有密封型和非密封型两种封装方式HK48F 3、5、6、9、12、24、481、外形尺寸：20*10*10.5；2、线圈功耗仅为0.2W；3、最大8A触点切换能力；4、触点与线圈间耐压为4KV；5、高度仅为10.5mm；6、可燃性等级UL94V-0HK3FF 3、5、6、9、12、24、481、外形尺寸：19*15.5*15.8；2、10A触点切换能力；3、具有一组常开，一组转换触点形式；4、超小型，标准印刷制板引出脚；5、密封型与半密封型两种封装方式通信继电器型号产品外形图线路图额定电压（VDC）主要特征HK23F 3、5 、6 、9 、12、241、外形尺寸：12.5*7.5*10.3；2、2A触点切换能力；3、高灵敏度，线圈功耗仅150mW；4、标准双列直插引出脚；5、镀金触点；6、超小型；7、塑封装HK19F 3、5、6、9、12、241、外形尺寸：20.2*10*12；2、两组转换触点形式；3、高切换容量24W，125VA；4、DIP结构与标准16脚IC插座匹配；5、塑封结构适用于波峰焊和浸渍清洗；6、高灵敏度线圈功耗仅为0.15WHK4100 3、5、6、9、12、241、外形尺寸：15.5*10.5*11.8；2、价格低；3、具有一组转换；4、印制板式引出端功率继电器型号 产品外形图 线路图额定电压（VDC ）主要特征HK18F5 、6 、9 、12、24、48、1101、外形尺寸：28*21.5*35；2、多种类型继电器，包括内置发光二极管，高容量型；3、具有二、四组转换触点形式；4、具有多种引出脚方式；5、透明防尘罩，多种安装方式供选 HK13F5、6、12、24、48、60、1101、外形尺寸：28*21.5*35；2、继电器系列范围广；3、触点切换电流可达15A ；4、具有一组，二组触点形式；5、透明防尘罩，多种安装方式汽车继电器型号产品外形图线路图额定电压（VDC ）主要特征HKV66、9、12、24 1、外形尺寸：15.7*12.2*13.7；2、20A 触点切换能力；3、具有一组常开，一组转换和二组常开触点形式；4、具有密封型和非密封型两种封装方式 HKV56、9、12、24 1、外形尺寸：28*28*25.4；2、40A 触点切换能力；3、具有两组常开触点形式；4、可有多种安装方式 HKV46、9、12、241、外形尺寸：26*26*24.5；2、40A 触点切换能力；3、具有一组常开，一组常闭，一组转换三种触点形式；4、可选择安装方式；5、多种防尘罩形式；6、具有塑封型封装形式HKV3 3、5、6、9、12、241、外形尺寸：26*21*20.5；2、40A触点切换能力；3、印制电路板安装方式；4、具有塑封型、密封型和无外壳型三种封装形式；5、备有美国式和欧洲式两种引出脚尺寸HKV2 6、9、12、241、外形尺寸：17.5*15*19.5；2、具有六种触点形式；3、印制电路板引出端；4、具有最大20A的触点切换能力；5、具有敞开式和塑封式封装方式。
EVR150CI继电器规格书1、技术参数注）①.在微小负载水平下能够通断的下限目标值。
该值有时会根据通断频率、环境条件、所期待的可靠水准发生改变，因此在使用时，推荐在实际负载下进行确认②. 寿命测试通断时间：通0.3s,断2.7s，使用二极管时，触点复位时间可能会延迟，电寿命可能会下降，敬请注意。
2、外形尺寸图技术要求：1、未注公差按公差列表。
2、外观无脏污、划伤等不良，标签需正确。
3、安装底部平面度要求：≤0.5mm。
4、出货包装满足功率继电器出货包装标准要求。
※配套连接器信息(选配)母端品牌：矢崎护套：7283-1020金属端子：7116-4020※配套螺丝（选配）规格：GB9074.13十字槽凹穴六角头螺栓组合件_M4×10_8.8级3、标贴信息4、出货检验项目（at 23℃）● 外观检查 ● 尺寸检查 ● 吸合电压 ● 释放电压 ● 额定动作电流 ● 接触电阻 ● 耐电压 ●绝缘电阻5、 正确使用注意事项：⏹ 工作电压1) 吸合电压、释放电压会随着环境温度和使用条件而发生变化，因此敬请注意。
2) 施加的电压超过最大施加电压时，线圈中的异常升温会缩短绝缘涂层的寿命而发生线圈烧损和层间短路，因此请务必注意。
另外，使用环境温度的范围也请注意不要超过使用范围。
3) 对于这款继电器，如果额定电压（或电流）长时间施加到线圈和接点上，然后关闭并立即打开，则线圈温度和线圈电阻将比平时高。
这意味着操作电压也比平时高，超过了额定值（“热启动”）。
在这种情况下，应采取适当措施，例如降低负载电流和通电时间或限制使用环境温度，防止施加额定操作电压以上的线圈电压等。
4) 线圈长期连续通电时，受线圈自身发热的影响，会促使线圈的绝缘发生劣化。
5) 额定值中的主触点额定值均为电阻负载时的数值。
使用L/R>1ms 的感性负载（L 负载）的情况下，请与感性负载并行采取浪涌吸收措施。
未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。

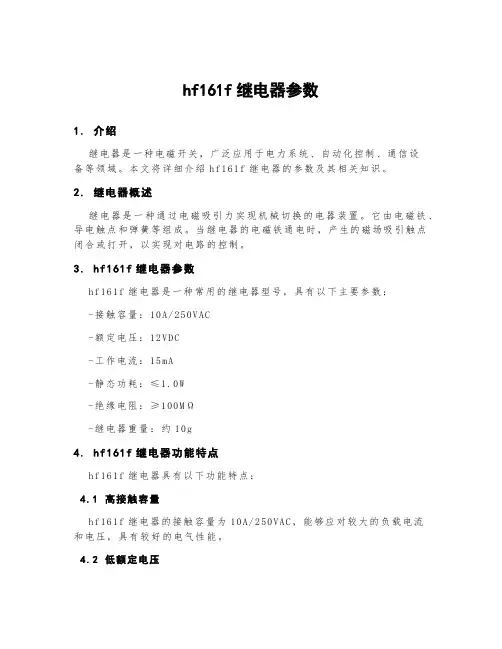

hf161f继电器参数1.介绍继电器是一种电磁开关，广泛应用于电力系统、自动化控制、通信设备等领域。
本文将详细介绍h f161f继电器的参数及其相关知识。
2.继电器概述继电器是一种通过电磁吸引力实现机械切换的电器装置。
它由电磁铁、导电触点和弹簧等组成。
当继电器的电磁铁通电时，产生的磁场吸引触点闭合或打开，以实现对电路的控制。
3. hf161f继电器参数h f161f继电器是一种常用的继电器型号，具有以下主要参数：-接触容量：10A/250V AC-额定电压：12VD C-工作电流：15mA-静态功耗：≤1.0W-绝缘电阻：≥100MΩ-继电器重量：约10g4. hf161f继电器功能特点h f161f继电器具有以下功能特点：4.1高接触容量h f161f继电器的接触容量为10A/250VA C，能够应对较大的负载电流和电压，具有较好的电气性能。
4.2低额定电压h f161f继电器的额定电压为12VD C，适用于低电压控制电路，能够满足各种电子设备的需求。
4.3低工作电流h f161f继电器的工作电流为15mA，电流需求较低，能够有效降低能耗，提高电路的效率。
4.4低静态功耗h f161f继电器的静态功耗小于1.0W，具有较高的能效特点，可以减少能源的浪费。
4.5高绝缘电阻h f161f继电器的绝缘电阻大于100MΩ，具有良好的绝缘性能，可以有效避免电路中的漏电问题。
5.继电器的应用领域h f161f继电器广泛应用于以下领域：-电力系统：在电力传输和配电系统中，h f161f继电器可用于保护、控制和监测电路。
-自动化控制：在自动化设备和系统中，h f161f继电器可用于逻辑控制以及信号转换和放大。
-通信设备：在通信系统中，hf161f继电器可用于开关、分割和传输电路。
6. hf161f继电器的优势h f161f继电器相比其他继电器型号具有以下优势：1.接触容量大，适用于大功率负载电路。
2.额定电压低，适用于低电压控制电路。
热继电器参数对照表1. 额定电流（Rated Current），指热继电器能够承受的最大电流值。
单位通常为安培（A）。
2. 额定电压（Rated Voltage），指热继电器能够正常工作的电压范围。
单位通常为伏特（V）。
3. 动作电流（Pick-up Current），指热继电器开始动作的电流值。
一般情况下，动作电流小于或等于额定电流。
4. 释放电流（Drop-out Current），指热继电器停止动作的电流值。
一般情况下，释放电流小于或等于动作电流。
5. 动作时间（Pick-up Time），指热继电器从开始动作到完全动作所需的时间。
单位通常为毫秒（ms）。
6. 释放时间（Drop-out Time），指热继电器从停止动作到完全停止所需的时间。
单位通常为毫秒（ms）。
7. 绝缘电阻（Insulation Resistance），指热继电器在特定条件下的绝缘电阻值。
单位通常为兆欧姆（MΩ）。
8. 工作温度范围（Operating Temperature Range），指热继电器能够正常工作的温度范围。
通常以摄氏度（℃）表示。
9. 安装方式（Mounting Type），指热继电器的安装方式，如插座安装、螺丝固定等。
10. 电气生命（Electrical Life），指热继电器在特定条件下能够正常工作的时间。
单位通常为次数。
11. 机械生命（Mechanical Life），指热继电器在特定条件下能够正常工作的次数。
单位通常为次数。
12. 接点类型（Contact Type），指热继电器的接点类型，如常开（NO）、常闭（NC）或双刀双掷（DPDT）等。
以上是热继电器参数对照表的一些常见参数及其含义。
不同型号的热继电器可能会有不同的参数，具体的参数还需根据具体的产品手册或规格表来确定。
继电器的型号参数及选用一. 小型直流12V继电器：外形图：多触点继电器外形图：单触点继电器内部结构图：单触点继电器内部结构图：双触点继电器内部结构图：三触点继电器内部结构图：继电器的控制图：如上图所示：此继电器的4脚和5脚是线圈，1脚和2脚是常闭开关，1脚和3脚是常开开关点。
当继电器的4脚和5脚接电，有电流流过，线圈就会产生磁力，开关片被吸下。
此时1和3就连通，1和2断开。
继电器的型号参数及应用电路铭牌的标示：继电器的驱动电路：小型直流继电器参数：1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。
由此可以区别出那个是常闭触点，那个是常开触点。
2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流找来可调稳压电源|稳压器和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
继电器的分类介绍
继电器其实就是我们日常生活中所用到的控制电流大小的“自动开关”，它是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器，继电器具有控制系统和被控制系统之间的互动关系。
因其在电路中起着自动调节、安全保护、转换电路等作用，通常又被应用于自动化的控制电路中。
继电器的种类繁多，以下是按继电器的工作原理或结构特征对继电器进行分类的：
(舌簧继电器) (高频继电器) (极化继电器)
1、舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线
路的继电器
2、高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。
3、极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。
继电
器的动作方向取决于控制线圈中流过的的电流方向。
(电磁继电器) (时间继电器) (固体继电器)
4、电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
5、时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。
6、固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
7、温度继电器：当外界温度达到给定值时而动作的继电器。
8、其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。
继电器主要技术参数
•额定工作电压
继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
•直流电阻
继电器中线圈的直流电阻，可以通过万能表测量。
•吸合电流
继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
•释放电流
继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
•触点切换电压和电流
继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
继电器的参数
1.线圈使用的电源及功率
它是指继电器使用的电源是直流还是交流电，以及线圈消耗的额定功率。
2.线圈电阻
它是指线圈的电阻值大小。
如果知道了继电器的额定工作电压和线圈电阻，便可根据欧姆定律求出继电器的额定工作电流。
3.额定工作电压(电流)
它是指继电器能够可靠工作的电压或电流。
继电器工作时，继电器线圈输人电压或电流应等于这一数值。
一种型号的继电器为能适应不同电路的使用要求，它有多种额定工作电压或工作电流，一般用规格号加以区别。
4.吸合电压(电流)
它是指继电器从释放状态到达吸合工作时的最小电压或最小电流。
此时继电器吸合是不可靠的，又称它为动作电压(电流)。
5.释放电压(电流)
它是指继电器从吸合状态转换到释放状态时的最大电压或最大电流。
6.触点负荷
它是指触点能够承受的最大负载能力。
继电器触点在工作时的电压或电流值不应超过该项的规定值，否则会将触点损伤。
7.动作时间
动作时司又称吸合时间，它是指继电器从通电到触点全部由释放状态到达工作状态的时间。
继电器的动作时司特性如图所示。
当给线圈接人电压之后，由于线圈电感的作用，线圈中的电流按指数规律增长。
当电流增长到一定数值时，(如图中的a点)，线圈产生的吸力使得衔铁开始运动，这时的电流值称为吸合电流。
由于衔铁的运动又使线圈电感发生变化，产生的反电势使线圈中的电流减少。
当衔铁停止运动时，线圈的电感就不再变化(如图中的b点)，这时线圈内的电流又按指数规律上升，直达额定电流Io。
从给线圈供电到衔铁开始运动的时间t1称为启动时间，t2为衔铁的运动时间。
电磁继电器的动作时间为t1与t2之和。
8.释放时间
继电器的释放特性如图所示。
当切断线圈电流后，线圈失去激磁，线圈产生的磁通从稳定值φo开始衰减。
由于铁心的涡流和阻尼作用，线圈的吸力是逐渐减小的。
当到达某一时刻(如图中的c点)，线圈的吸力减小到不足以吸住衔铁时，衔铁开始释放并返回初始位置。
从切断电源到衔铁返回初始位置的时间称为释放时间。
图中的t3为磁通衰减到吸不住衔铁的时间，而t4为衔铁返回初始位置的时间，即释放时间。
继电器的实质就是开关,也是用来接或者断开电路,不过是通过电信号或者磁场来控制,不用
手工操作。
