电弧炉对电网的影响及补偿措施1.引言大功率电弧炉接于容量较小的电网会对电网和其他负载产生不利影响，主要表现在：—无功冲击及闪变—三相负荷不平衡—产生谐波电流本文结合交流或直流电弧炉的工作特性对上述问题进行讨论，并提出解决方案。
2.电弧炉的负载特性用于冶炼的电弧炉在其给定的物理范围内工作时，负载电流会发生变形。
物理范围可以用圆图来表示（图1）图1中首先将电弧阻抗看作纯阻性，在电弧截断时电阻值无限大，在短路时电阻值为零。
在每个电流过零点，交流电弧须重新燃弧，但当功率因数大于0.9时，会导致电弧截断，并一直维持到输入能量与冷却能量不在平衡。
用于冶炼的电弧炉一般有三个特征工作阶段：—开始融化阶段，固体炉料熔化，能量需求很大。
—初精练及加热阶段。
—精练期，此阶段输入能量只需平衡热损耗。
在废刚冶炼时电弧炉的工作特性为：—在开始熔化时电弧频繁出现截断和重新燃弧。
—在全熔化期出现电弧波动，并导致电流急剧变化。
—发生塌料导致短路。
电弧炉在熔化期出现的电弧截断及短路现象，只有通过统计学方法进行评价。
需注意的是各项不平衡电流、各项断续电流和半波不平衡电流，会导致电网在不同时间和不同相位产生的有功功率和无功功率值发生变化。
调制电流使电网电压出现闪变效应，同时产生谐波电流注入电网，使电网电压发生畸变。
在电网阻抗上产生的电压降或电压改变可以分解为两个分量，即纵向电压降（导致电压幅值的变化）和横向电压降（导致电压相位变化）。
因为在电网阻抗中阻性分量大约占感性分量的1/10或以下，所以电压量值的改变主要由无功功率的变化引起。
有功功率的变化只影响电压的相位（见图2）。
在一个电网中，电压的改变会影响所有接于这个电网的负载，因此电弧炉对电网的影响可以称为电网的环境污染，必须采取技术措施进行抑制。
当电弧炉功率大于电网短路功率的1/80时，通常需要考虑对电网的影响问题。
3.补偿任务简单来讲，补偿的任务就是减少或抑制电弧炉对电网的影响。
当然，这也和其它领域的环境保护一样，具有一定的难度，同时需要付出相应的费用。
电容补偿计算电容补偿时电容和负载是并联连接的，电容就和电库一样，当负载增大时，由于电源存在内阻，电源输出电压就会下降，由于电容的两端要维持原来的电压，也就是电容内的电量要流出一部分，延缓了电压的下降趋势，就是电容补偿原理。
如何计算电容补偿量JSL电动机是鼠笼转子型立式三相异步电动机，根据网上查得参数：/post/151.htmlJSL-15-10-280KW电机的效率约为91%，功率因数约为0.81，若要在额定状态下，将其功率因数提高到0.95，则需要补偿电容器容量为：补偿前：COSφ1=0.81，φ1=0.6266,tgφ1=0.724补偿后：COSφ2=0.95，φ2=0.3176,tgφ2=0.329Qc=Pe*(tgφ1-tgφ2)=280*(0.724-0.329)=110.6(Kvar)取整，约需要补偿120Kvar的电容器电机电容补偿计算1、检测电机正常负荷时的功率P和功率因数COSφ1。
2、确定你要将功率因数补偿到多少，即COSφ2。
3、计算需要补偿的电容：Q=P（tgφ1-tgφ2)。
注：在投入前可根据电机铭牌数据估算。
如额定状态下电机功率因数COSφ1=0.85，要补偿到功率因数COSφ2=0.93，COSφ1=0.85 =》φ1=35.32 =》tgφ1=0.6197COSφ2=0.93 =》φ2=23.96 =》tgφ2=0.3952则Q=P（0.6197-0.3952）=0.2245P就是要按照电机容量的22.45%进行补偿。
1、感性负载的视在功率S×负载的功率因数COSφ= 需要补偿的无功功率Q：S×COSφ =Q2、相无功率Q‘=? 补偿的三相无功功率Q/33、因为：Q =2πfCU2×10-9，Q----kvar C----uf U---v I=2πfCU×10-6，所以：1μF电容、额定电压380v时，无功容量是Q=0.045Kvar100μF电容、额定电压380v时，无功容量是Q=4.5Kvar?1000μF电容、额定电压380v时，无功容量是Q=45Kvar4、“多大负荷需要多大电容”：1）你可以先算出三相的无功功率Q；2)再算出1相的无功功率Q/3；3)再算出1相的电容C；4)然后三角形连接！5、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压10Kv时，无功容量是Q=31.4Kvar100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar6、因为：Q =2πfCU^2 ，所以：1μF电容、额定电压220v时，无功容量是Q=0.015Kvar100μF电容、额定电压220v时，无功容量是Q=1.520Kvar?1000μF电容、额定电压220v时，无功容量是Q=15.198Kvar关于电力电容器的计算公式和产品选型说明1．补偿功率（无功输出）：Q=√3IU=2πfCU² (带n为额定值或标称值，如Qn、Un；不带n的为实际值，如Q、U) 如：BZMJ0.4-30-3电容器参数如下Qn=30KVarUn=0.4KVIn=43.3Af=50HzCn=596.8μF(制造商根据此值生产电容器，Cn一般不变)2．当电网电压变化时，电容器实际无功输出：Q=√3IU=2πfCnU²=(U/Un)²Qn（一般情况下，0.4KV的电容器使用在电压400V的线路上）▲如：Un=400V，U=440V （即0.4KV的电容器使用在电压440V的线路上）Q=（440/400）²×Qn=1.21Qn （此时电容器过载，电容器严重发热，寿命缩短）▲如：Un=450V，U=400V （即0.45KV的电容器使用在电压400V的线路上）Q=（400/450）²×Qn=0.79Qn （此时电容器为降额使用，无功输出不足，用户投资不经济，但可靠性提高，电容器寿命延长。
超高功率电弧炉对电网的干扰及防护（3）3.1SVC装置近些年来发展起来的SVC装置是一种快速调节无功功率的装置，已成功地用于电力、冶金、采矿和电气化铁道等冲击性负荷的补偿上，它可使所需无功功率作随机调整，从而保持在电弧炉等冲击性负荷连接点的系统水平的恒定。
Qi=QD＋QL－QC式中；Qi——系统公共连接点的无功功率，kvar；QD——负荷所需的无功功率，kvar；QL——可调(可控)电抗器吸收的无功功率，kvar；QC——电容器补偿装置发出的无功功率，kvar。
当负荷产生冲击无功ΔQD时，将引起ΔQi=ΔQD＋ΔQL－ΔQC式中ΔQC=0，欲保持Qi不变，即ΔQi=0，则ΔQD=－ΔQL，即SVC装置中感性无功功率随冲击负荷无功功率作随机调整，此时电压水平能保持恒定不变。
SVC由可控支路和固定(或可变)电容器支路并联而成，主要有四种型式：3.1.1可控硅阀控制空芯电抗器型(TCR型)，它用可控硅阀控制线性电抗器实现快速连续的无功功率调节，它具有反应时间快(5～20ms)、运行可靠、无级补偿、分相调节、能平衡有功、适用范围广、价格便宜等优点。
TCR装置还能实现分相控制，有较好的抑制不对称负荷的能力，因而在电弧炉系统中采用最广泛，但这种装置采用了先进的电子和光导纤维技术，对维护人员要专门培训提高维护水平。
3.1.2可控硅阀控制高阻抗变压器型(TCT型)，优点与TCR型差不多，但高阻抗变压器制造复杂，谐波分量也略大一些。
由于有油，要求一级放火，只宜布置在一层平面或户外，容量在30Mvar以上时价格较贵，而不能得到广泛采用。
3.1.3可控硅开关控制电容器型(TSC型)，分相调节、直接补偿，装置本身不产生谐波，损耗小，但是它是有级调节，综合价格比较高。
3.1.4自饱和电抗器型(SSR型)，维护较简单、运行可靠、过载能力强、响应速度快，降低闪变效果好，但其噪声大、原材料消耗大，补偿不对称电炉负荷自身产生较大谐波电流，无平衡有功负荷能力。
电容无功补偿容量的计算1：集中补偿电容容量的计算已知负荷功率为P（单位为kW），补偿前的功率因数为COSΦ1，需提高功率因数到COSΦ2，所需电容器的容量Q（单位为kvar），可按的计算公式：每kW有功功率所需补偿容量见下表：Cosφ2Cosφ10.800.820.840.860.880.900.920.940.960.98 1.0 0.44 1.288 1.342 1.393 1.445 1.499 1.553 1.612 1.675 1.749 1.836 2.039 0.46 1.180 1.234 1.285 1.377 1.394 1.445 1.504 1.567 1.641 1.728 1.931 0.48 1.076 1.130 1.181 1.233 1.287 1.341 1.400 1.463 1.537 1.642 1.827 0.500.981 1.035 1.086 1.138 1.192 1.246 1.305 1.368 1.442 1.529 1.732 0.520.8900.9440.995 1.047 1.101 1.155 1.214 1.277 1.351 1.438 1.641 0.540.8080.8620.9130.965 1.019 1.073 1.132 1.195 1.269 1.356 1.559 0.560.7280.7820.8330.8850.9390.993 1.052 1.115 1.189 1.276 1.497 0.580.6550.7090.7600.8120.8660.9200.979 1.042 1.116 1.203 1.406 0.600.5830.6370.6880.7400.7940.8400.9070.970 1.044 1.131 1.334 0.620.5150.5690.6200.6720.7260.7800.8390.9020.976 1.063 1.266 0.640.4560.5040.5550.6070.6610.7150.7740.8370.9110.998 1.201 0.660.3880.4420.4930.5450.5990.6530.7120.7750.8490.936 1.139 0.680.3270.3810.4320.4840.5380.5920.6510.7140.7880.875 1.078 0.700.2700.3240.3750.4270.4810.5350.5940.6570.7310.818 1.021 0.720.2120.2660.3170.3690.4230.4790.5360.5990.6730.7600.963 0.740.1570.2110.2620.3140.3680.4220.4810.5440.6180.7050.906 0.760.1030.1570.2080.2600.3140.3680.4270.4900.5640.6510.854 0.780.0520.1060.1570.2090.2630.3170.3760.4390.5130.6000.803 0.80—0.050.100.160.210.270.330.390.460.550.75 0.82——0.050.100.160.220.270.340.410.490.70 0.84———0.060.110.160.220.290.350.440.65 0.86————0.060.110.170.230.300.390.59 0.88—————0.060.110.180.250.340.54 0.90——————0.060.120.190.280.482：单台电动机补偿的容量计算为了防止电动机从电源断开瞬间，在惯性作用而尚未停止时，补偿电容对电动机放电而造成绕组绝缘击穿。
５１５／２００９收稿日期：2009－06－15作者简介：刘华东（1982－），男，工程师，现从事无功补偿及谐波治理研究工作。

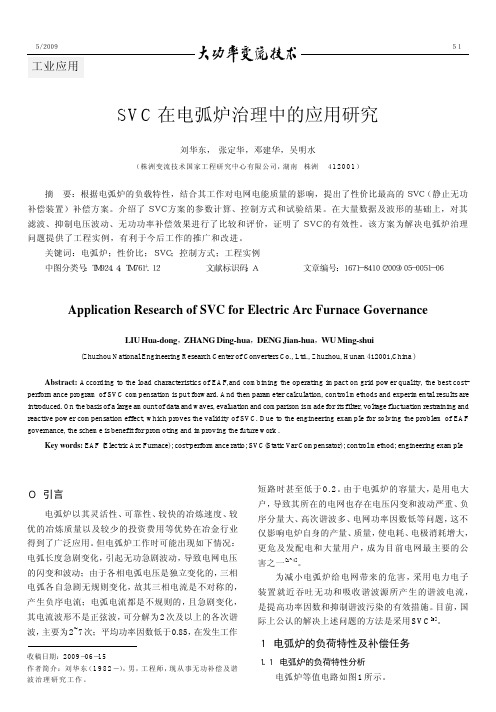

工业应用SVC 在电弧炉治理中的应用研究刘华东， 张定华，邓建华，吴明水（株洲变流技术国家工程研究中心有限公司，湖南株洲412001）摘 要：根据电弧炉的负载特性，结合其工作对电网电能质量的影响，提出了性价比最高的ＳＶＣ（静止无功补偿装置）补偿方案。
介绍了ＳＶＣ方案的参数计算、控制方式和试验结果。
在大量数据及波形的基础上，对其滤波、抑制电压波动、无功功率补偿效果进行了比较和评价，证明了ＳＶＣ的有效性。
该方案为解决电弧炉治理问题提供了工程实例，有利于今后工作的推广和改进。
关键词：电弧炉；性价比；ＳＶＣ；控制方式；工程实例中图分类号：ＴＭ９２４．４；ＴＭ７６１＋．１２ 文献标识码：Ａ 文章编号：１６７１－８４１０（２００９）０５－００５１－０６Application Research of SVC for Electric Arc Furnace GovernanceLIU Hua-dong ， ZHANG Ding-hua ， DENG Jian-hua ， WU Ming-shui(Zhuzhou National Engineering Research Center of Converters Co., Ltd., Zhuzhou, Hunan 412001,China )Abstract: According to the load characteristics of EAF,and combining the operating impact on grid power quality, the best cost-performance program of SVC compensation is put forward. And then parameter calculation, control methods and experimental results areintroduced. On the basis of a large amount of data and waves, evaluation and comparison is made for its filter, voltage fluctuation restraining and reactive power compensation effect, which proves the validity of SVC. Due to the engineering example for solving the problem of EAF governance, the scheme is benefit for promoting and improving the future work .Key words: EAF (Electric Arc Furnace); cost-performance ratio; SVC(Static V ar Compensator); control method; engineering example０引言电弧炉以其灵活性、可靠性、较快的冶炼速度、较优的冶炼质量以及较少的投资费用等优势在冶金行业得到了广泛应用。
无功补偿容量计算方法及表无功补偿容量的计算主要取决于几个关键因素，包括系统负荷的功率因数、补偿前后功率因数的目标值、以及负荷的电流值。
以下是无功补偿容量计算的基本步骤：第一步，计算负荷的功率因数。
功率因数是有功功率（真实功率）与视在功率（总功率）的比值。
有功功率是指电器在使用中消耗的电量，而视在功率是指电路中存在的总电量。
功率因数可以用以下公式计算：功率因数 = 有功功率 / 视在功率第二步，确定补偿后希望达到的功率因数。
这通常是由电力公司的要求或者由电器设备的规格来决定的。
例如，如果你的电力公司要求所有用户的功率因数至少为0.9，那么这个值就是你的目标功率因数。
第三步，计算需要补偿的无功功率。
无功功率是没有做任何实际工作，但仍然需要供电的能量。
它是由于电感或电容的交变电流与电源的电压之间的相位差而产生的。
无功功率可以用以下公式计算：无功功率 = 视在功率 * （1 - 功率因数的平方）第四步，根据负荷电流值，利用以下公式求得补偿电容器的容量：无功电容容量 = 无功功率 / （2 * π * 频率 * 负荷电流值）以上步骤中的所有数值都应该根据实际情况进行计算。
其中，有功功率可以通过测量设备运行时的电量消耗来得到，视在功率可以通过测量设备运行时的电压和电流的乘积得到，负荷电流值可以通过测量设备的电流有效值得到。
对于无功电容容量的选择，除了以上的计算方法，也可以根据实际需要选择标准的电容容量，例如10k乏、20k乏、50k乏等。
需要注意的是，电容器的容量和电压等级以及电流等级都是有关的，因此需要根据具体情况来选择。
此外，也应当考虑一定的余量以应对负载变化。
对于并联电容器组来说，应选择单个电容器的容量至少为总补偿容量的一半，然后根据实际需要选择电容器的数量。
如果电容器的容量太大，可能会导致电流过大，从而烧坏电容器。
以上就是无功补偿容量的计算方法。
在实际应用中，应当根据实际情况进行适当的调整。
例如，如果负载是电动机等感性负载，应当考虑采用动态无功补偿装置。
∙电弧炉炼钢供电系统的无功动态补偿技术∙发布时间：2008-8-19 15:55:41 来源：电弧炉技术论坛电弧炼钢炉 electric arc furnace1引言在电力系统中，供电的质量指标、电网运行的安全可靠性和经济性是最根本的问题。
快速合理地调节电网无功功率，对交流电网的稳定和系统电压的调节、合理分配潮流及限制电网过电压方面有着十分重要的意义。
特别是当邻近交流系统发生故障时，如不迅速补偿大幅度波动的无功功率，就会导致系统失控。
近年来，随着冶金、电气化铁道的飞速发展，诸如具有冲击性负荷的电弧炼钢炉、轧钢机等不断投入电网，导致电网功率因数下降、波形畸变、电压波动、谐波干扰等公害。
因此各工业发达国家都加强了对静止无功动态补偿装置的研究，以取代响应速度慢、调节性能差、损耗大、维护不便的同步调相机。
目前，在电力系统中，静止无功补偿（StaticVarCompensation，简称SVC），主要用于稳定电网电压，通常是按对称三相形式来进行调节的。
而在工业应用中，SVC装置主要用于缓冲冲击性负荷及恢复电力网络的平衡[1]。
2冶金企业中静止无功动态补偿装置容量的选择在冶金企业中，炼钢电弧炉具有非常滞后的功率因数和变化频繁的不平衡负荷。
无功电流波动幅度大和不稳定造成了系统中电压的波动，若生活用电也接在同一电网上，系统电压波动将会造成灯光闪烁并对电视机和其它用电设备产生干扰。
造成电弧电流随机波动的主要因素有：1）金属熔液和炉渣的流动。
2）弧隙电离程度的变化。
3）电极的颤动。
4）在电磁力作用下电弧路径的变动等。
弧长的不规则变化，引起电网电压相应的波动。
当断弧时，取自电网的有效功率等于零；而当电极同炉料短路时，炉子主电路消耗的无功功率最大。
在熔化期，由于每相电弧长度的变化在时间上不一致，所以造成三相负荷不对称。
此外，电弧本身弧压与弧流的非线性也将产生出高次谐波电流，返回到电网中去，导致电网电压波形畸变、中性点位移。
×××钢铁有限公司35kV动态无功补偿(SVC)成套装置技术方案书×××有限公司目录1.整体方案说明 (4)２. TCR型SVC (5)２.1控制原理说明及框图 (5)２.2 SVC系统的组成及控制原理 (7)３.１电弧炉供配电系统和设备参数 (9)３.２电能质量技术指标 (10)４. SVC系统设计 (11)４.1 SVC容量计算 (11)４.2 SVC容量确定 (13)４.3 负荷实测数据分析对比 (16)４.4 滤波器FC设计 (17)５.１SVC保护配置 (20)６SVC招标范围及供货清单 (23)1.整体方案说明本工程所需补偿负荷为8M的电弧炉一台及4M精炼炉一台，负荷电压等级为35kV。
EAF炉和LF炉为特殊的冲击性负荷，在冶炼过程中快速的无功波动及冲击将会在电网中产生电压波动和闪变，另外由于EAF 炉和LF炉为非线性负荷，在运行过程中将产生各种高次谐波，污染电网，对电网中其它机电设备造成危害。
为此需在该工程的35kV母线上设置一套静止型动态无功补偿（SVC）成套装置。
TCR部分安装容量为8.5Mvar。
FC部分设置2、3、4次三个滤波通道，基波补偿容量8.5Mvar,安装容量12.6Mvar。
滤波装置（FC）配置滤波支路2HP 3HP 4HP 系统额定电压（kV）35 35 35 三相电容器装机容量（kvar）3600 4200 4800 额定调谐频率（HZ）100 150 200 接线方式单星单星单星单台电容器额定容量（kvar）300 350 400单台电容器额定电压（kV）8 6.75 5.75 每相电容器串并联数1并4串1并4串1并4串滤波电抗器额定电流（A）37.5 51.8 69.5滤波电抗器额定电感（mH）679.06 184.17 65.78２. TCR 型SVC２.1控制原理说明及框图２.1.1一般电力系统用户负荷吸收有功功率L P 和无功功率L Q 。
第一章绪论1.1 课题背景随着现代电力电子技术的飞速发展，大量大功率、非线性负荷的接入电网中，使得电网供电质量受到了严重的威胁。
特别是一些像电弧炉、轧机、整流桥等非线性和冲击性负荷的大量使用是导致电能质量恶化的最主要来源，造成了一系列严重的影响。
理想状态的电力供应要求频率为50Hz，电压幅值稳定在额定值的标准正弦波形。
在三相电网供电系统中，A、B、C三相电压电流的幅值大小相等、相位差依次落后120度。
但当电力用户的各种用电装置接入电力系统后，电力供应由理想的电力供应变成了电压电流偏离这种状态的非理想状态。
电网中的许多用电负荷都具有低功率因数、非线性、不平衡性和冲击性的特征，这些特征严重地危害着电网的电力供应，可表现在：电压值跌落或浪涌、各次谐波含量大、电压波形发生闪变、电压电流波形失真等，这样便出现了电能质量问题。
由文献一把电能质量[1]可定义为导致用电设备故障或不能正常工作的电压、电流或频率偏差，其内容涉及有频率偏差、电磁暂态、供电可靠性、波形失真、三相不平衡以及电压波动和闪变等。
实际电网中的电能质量问题主要表现如下[2]：(1) 低功率因数，高电网损耗，高生产成本，低生产效率和较低设备使用安全性；(2) 无功负荷突变能直接引起电网供电电压降落与浪涌、电压波动和电压闪变，甚至能影响用电设备的正常使用与造成工农业生产的停产；(3) 非线性负荷的谐波电流造成电网电压畸变，它能导致如下结果：(a) 电力系统中继电保护及安全装置的误动作；(b) 电力电容器中通过的谐波及放大电网的高次谐波电流，使电容器过电流、过电压或者过温过热，造成电容器鼓肚现象，减少电容器的使用寿命、甚至会烧毁；(c) 造成电力变压器铁芯饱和，增加了铁芯损耗，引起变压器发热减少其使用寿命；(d) 造成各种用电设备发热；(e) 加速各种用电设备绝缘的老化与击穿，带来经济上的损失；(4) 造成电网三相不对称，造成中心线过电流，引起中心线过温。
功率因数和无功补偿容量的计算：
1、功率因数的计算：
（1）功率因数可以从所接电网的功率因数表里直接读取。
（2）若用电用户没有安装功率因数表，功率因数可以从所装的电度表里直接读取有功功
因数。
即:
cosφ=1／SQRT(1+(tanφ)*(tanφ))=P/SQRT(P*P+Q*Q)=1/SQRT(1+(Q/P)*(Q/P))如果记录的某段时间内的有功功率P和无功功率Q可知，即可求出该段时间内的
2、补偿容量的确定：
补偿容量的确定：补偿容量的大小决定于电力负荷的大小、补偿前功率因数的大小和补
Qc=P年*（tanφ1-tanφ2）
Q c--无功补偿容量（kvar）
P年--年平均功率（kW)
tanφ1--补偿前功率因数角的正切值
tanφ2--补偿后功率因数角的正切值
举例说明：
答：此系统呈现感性负载，为提高功率因数，可以采用400V低压就近补偿原
1、若一10/0.4kV电力系统有功负荷100kW，呈感性负责,系统功率因数0.74。
有功功率和无功功率进行计算得出功率
=1/SQRT(1+(Q/P)*(Q/P))
间内的加权平均功率因数：
小和补偿后提高的功率因数的大小
补偿后cos φ2
1kW有功功率所需补偿电容器的补偿容量（kvar）
无
0.74。
若将系统功率因数提到0.98，需要补偿多少无功容量？
补偿原则，采用并联电容器方法补偿，补偿容量经查表可以求得：Qc=100*0.71=71(kvar)。
[精品文档]超高功率电弧炉冲击负荷引起电网电压波动值和SVC补偿容量计算方法的分析第18卷第1期江苏电机工程1999年3月超高功率电弧炉冲击负荷引起电网电压波动值和SVC补偿容量计算方法的分析王海潜摘要分析和比较了几种超高功率交流电弧炉无功冲击负荷引起电网电压的波动值和改善电压波动所需动态无功补偿容量的几种计算方法, 并指出各种计算方法需要的外部条件和适用场合。
关键词电弧炉冲击负荷电压波动值SVC补偿容量80年代后期, 我省已相继建设并投产了一批超高功率电弧炉, 如沙钢集团永新钢铁公司70t交流电弧炉、润忠钢铁有限公司90t交流电弧炉、锡兴钢厂70t交流电弧炉等。
由于电弧炉冶炼初无功功率的急剧变化, 使得公共接人点(PCC )附近的电压产生波动。
为使公共接人点的电压波动值满足国家标准, 需采取措施, 装设动态静止无功补偿装置(SVC)装设动态静止无功补偿装置以后,一方面可以抑制无功功率冲击负荷对电网电压产生的波动, 同时SVC分相控制的功能也可以抑制电炉负荷不对称产生的负序电流。
由于电压波动得到控制, 还可以提高电弧炉自身的冶炼效率。
由于动态静止无功补偿装置(SVC)价格较贵, 一次性投资较大。
因而如何选择合适的SVC无功补偿容量, 既可以使公共接入点(PCC)附近的电压波动值满足国家标准, 也可以节省钢厂的一次性投资, 产生事平功倍的效果, 这是目前需要探讨的问题。
本文通过对超高功率交流电弧炉无功冲击负荷引起电网电压波动的波动值和改善电压波动的几种计算方法进行分析比较, 得出在每种计算方法需要的外部条件和适合的场合, 以便今后在研究分析交流电弧炉无功冲击负荷引起电网电压波动和计算所需动态无功补偿容量时供参供电, 炉内设有三个电极, 各电极持续升降而不断起弧,并与废钢形成短路维持高温, 以烙化废铁进行冶炼。
按照工艺流程, 每一冶炼周期基本可分为熔化期、氧化期、还原期、出钢和加料间歇期1.1无功冲击负荷和端电压的闪变性在熔化期, 由于废钢的不规则性和冶炼当中的瘫塌, 会频繁地出现电极短路、弧长伸缩, 无功功率急剧变化, 引起公共接人点〔芜附近的电压产生急剧波动, 对电气设备产生危害, 同时灯光会使人眼产生视觉疲劳1.2有功负荷的冲击性在熔化期当中由于炉料的突然瘫塌, 引起电极断弧开路, 在出钢和加料期都会引起电流突然变零。
这种有功冲击负荷是随机的、经常发生的, 冲击瞬间它将在机组的大轴上形成电磁功率与机械功率的不平衡, 影响机组的寿命 1.3三相电流的不平衡性在熔化期, 各相电弧电压是相互独立变化的, 三相电流各自发生急剧无规则的变化。
正常情况下电流不对称度持续时间较长。
当电极两相短路, 一相断开, 此时电流不对称度情况较严重,但持续时间较短。
负序电流会损坏电网的发电机和电气设备, 还会使继电保护误动.1.4伏安曲线的非线性由于外加正弦性电压变动, 引起电弧热量和弧柱电阻的波动, 一个周期内的伏安特如图所示。
由于在熔化期炉内经常发生塌料, 引起大幅度的阻抗变动, 从而进一步加剧电弧伏安曲线的非线性。
因而引起谐波电流, 谐波电流会引起设备发热、振动, 增加损耗、缩短寿命、1.5电弧炉的运行特性图2是电弧炉供电系统单线图。
图2中为电弧炉连接点至系统的等值阻抗包括炉变前置电抗器、炉变、短网的电抗为电弧炉的等值电阻, 它作随机变动为电源电势为电弧炉端点的电压。
由于电弧伏安曲线的非线性, 会引起谐波电流, 给计算分析工作带来一定的困难。
为使计算分析方便, 以下均忽略了谐波对计算方法的影响。
式中分别为负载电流的有功和无功分量。
即得变换得上式的轨迹为一半圆圆心在点, 半径为可作电弧炉的电流圆图, 见图3由图3可以看出, 当电炉运行在A点时,有功电流最大,电弧的运行功率因数较低。
一般正常运行在C点。
当电炉通过钢水短路运行至点, 如果忽略电阻的影响, 此时最大电流护,如果正常运行在A点, 那么最大无功冲击电流分量应为电极短路时的无功功率一正常运行时的无功功率。
2无功冲击负荷引起电网电压波动值和SVC补偿容量的计算2.1电压波动值补偿容计算方法一2.1.1电压波动值计算电弧炉供电系统单线图见图4接点PCC至系统的等值阻抗包括PCC点到钢厂线路、钢厂降压变、炉变前置电抗器、炉变、短网的电抗 PCC点电压波动值一般工程计算中K取值范围为0.8~0.85由此可以计算出无SVC补偿容量情况下的电压波动值3分析比较和结论从以上计算方法比较可见方法一较合适, 计算出的电压波动电阻的影响和中忽略了正常冶炼时的电弧阻抗, 因而使△值偏大,计算出的电压波动值和容量值也偏大。
方法三由于采用计算机仿真模拟计算, 因而计算值相对方法一、二来说, 较为准确, 但需要较详细的资料, 特别是需通过电炉无功功率瞬间变化的典型曲线来分析电炉无功变化的特性。
所以方法一、二适合于工程前期, 无详细资料的情况下进行估算。
方法三适合于有较详细的资料的情况下使用。
以上计算均为电炉在典型的工作条件下进行计算的。
然而实际生产当中电弧炉的运行工况变化较大, 并带有很大的随机性。
因此本计算值仅作为工程前期和分析研究用,最终应以工程投产后的实侧值为准。
