机械工装夹具设计120页PPT

工装夹具设计图解及实例ppt课件

完整最新版课件
16
2）专用夹具
专用夹具是指专为某一工件的某道工序而专门设计的夹具。
其特点是结构紧凑，操作迅速、方便、省力，可以保证较高的加工精度和生产效率，但设计制造周期较长、制造费用也较高。
当产品变更时，夹具将由于无法再使用而报废。
只适用于产品固定且批量较大的生产中。
完整最新版课件
完整最新版课件
50
完整最新版课件
51
图2-34a所示为铣削长方体工件上平面工序，要求保证Z方向上的高度尺寸及上平面与底面的平行度，只需限制、、3个自由度即可。
而图2-34b所示为铣削一个通槽，需限制除了外的其他5个自由度。
图中c所示在同样的长方体工件上铣削一个键槽，在三个坐标轴的移动和转动方向上均有尺寸及相互位置的要求，因此，这种情况必须限制全部的6个自由度，即完全定位。
这项工作便是对工件的装夹（安装）。在成批加工工件时一般都通过夹具来进行。机床夹具是机械加工工艺系统的一个重要组成部分。
完整最新版课件
2

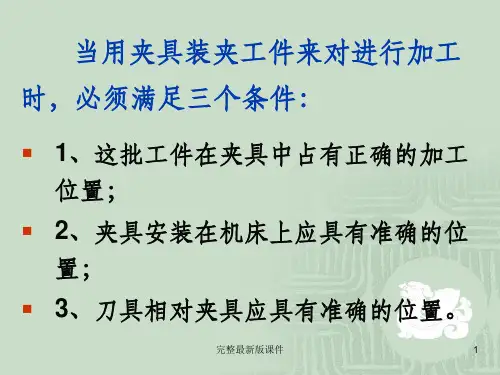

这里涉及了三层关系：
工件相对夹具，夹具相对于机床，工件相对于机床。
完整最新版课件
3
工件的最终精度是由工件件相对于机床获得的。所以“定位”也涉及到三层关系：工件在夹具上的定位；夹具相对于机床的定位；工件相对于机床的定位；而工件相对于机床的定位是通过夹具来间接保证的。
完整最新版课件
24
钻床夹具
钻床夹具简称钻模，主要用于加工孔及螺纹。它主要由钻套、钻模板、定位及夹紧装置夹具体组成。
完整最新版课件
25
镗床夹具
镗床夹具又称为镗模，主要用于加工箱体或支座类零件上的精密孔和孔系。主要由镗模底座、支架、镗套、镗杆及必要的定位和夹紧装置组成。

机械工装夹具设计资料

图3.1 异形杠杆简图图图图 3.2 车床夹具图3.3 盖板简图图 3.4 钻床夹具1 钻模板2 钻套3 压板4 圆柱销5 夹具体 6 挡销 7 菱形销图 3.6 固定支承钉（a） (b) (c)图 3.10 自位支承-图3.8 可调支承图 3.9 可调支承的应用图3.16 圆柱心轴图3.16 小锥度心轴图3.19 圆锥销组合定位（a ） (b) (c)图 3.20 定位套图 3.21半园定位图3.26 基准位移误差(a) (b) (c) (d)图 3.22 固定V 形块结构形式φ400-0.03 80-0.1 100-0.2 450O O1 图 3.31 v 形块上定位铣斜面图 3.32 夹紧机构的组成 1-压板；2-连杆；3-活塞推杆；4-气缸；5-活塞；6-配气阀图 3.35 夹紧力作用点靠近加工表面图 3.40 斜楔夹紧机构1－夹具体； 2－斜楔； 3－工件图 3.37 快速螺旋夹紧机构（d ）1 工件2 压板3 T形槽用螺母图 3.40 典型螺旋压板夹紧机构图 3.41 偏心夹紧机构图 3.42圆偏心及其弧形楔展开图图3.48 单件联动夹紧机构1－工件；2-浮动压板；3-活塞杆；5-摇臂；4、6-摆动压块；7-螺母图3.49 多件联动夹紧机构图 3.44 螺旋式定心夹紧机构图 3.45 杠杆式三爪自定心卡盘图3.46机动楔式夹爪自动定心机构图 3.47 弹性心轴及弹簧夹头1－夹具体； 2－弹簧筒夹；3－锥套；4－螺母； 5－心轴图 3.54 膜片卡盘定心夹紧机构1 夹具体2 薄壁套筒3 液性塑料4 柱塞5 螺钉6 限位螺钉图3.56液性塑料定心夹紧机构图 3.49波纹套心轴图 3.58 固定钻模1 夹具体2 平面支承3 削边销4 圆柱销5 快速夹紧螺母6 特殊快换钻套图3.59 回转式钻模1 钻模板 2夹具体 3手柄 4、8 螺母 5 把手 6 对定销 7 圆柱销 9开口垫圈 10衬套 11 钻套 12 螺钉(a) (b) 图3.60 翻转式钻模 1 夹具体 2 定位件 3削扁开口垫圈 4 螺杆 5 手轮 6对定销 7沉头螺钉图 3.61 盖板式钻模1 盖板2 圆柱销3 削边销4 支承钉5 把手图 3.62滑柱式钻模1-导向滑柱；2-齿条滑柱3夹具体4钻模板；5齿轮轴；6手柄；7套环（a ） (b) (c)图 3.63 标准钻套1-钻套 ; 2-衬套 3 钻模板 ; 4-螺钉图 3.64.特殊钻套(e)(a) (b) (c) 图 3.65 三种钻模板图 3.66 悬挂式钻模板1-多轴传动头；2-弹簧；3-导柱；4-钻模板；5 -螺钉；6-导套图 3.67 铁垫块铣直角多件联动铣床夹具1-定向键 ;2-对刀块;3 -夹具体; 4、8-压板 ;5-螺母; 6-定位块; 7-螺栓; 9-支钉; 10-浮动杠杆图3.68 杠杆零件的料仓式铣床夹具图3.69多工位铣削杠杆端面夹具1-锯齿支钉;2，3，4-挡销; 5-压板; 6-螺母; 7- 压板支承螺钉; 8-对刀块图3.71 靠模铣床夹具图3.72 定向键图3.73 对刀装置图3.74 标准对刀块图 3.76 铣床夹具体与耳座图 3.77 车床尾座孔镗模1-支架 ;2 -镗套; 3、4-定位板 ;5、8-压板; 6-夹紧螺钉; 7-可调支承钉; 9-镗模底座; 10- 镗刀杆 ;11 浮动接头图 3.78 镗曲轴轴承孔金刚镗床夹具1、3 -V 形块 ; 2-浮动压块; 4-弹簧 ;5-活塞; 6-活塞杆; 7-转动叉形块; 8、9 -浮动压板（a ） (b) (c)图 3.80 常用的回转式镗套图 3.81 内滚式滚动镗套图 3.82 回转镗套的引刀槽及尖头键（a ） (b) (c) 图3.83 单支承导向镗孔示意图（a ） (b)图 3.84 双支承导向镗孔示意图图 3.85 确定让刀量示意图图 3.86 镗杆前端导引部分结构（e ）图 3.87 浮动接头1－镗杆；2－接头体；3－外套；4－拨动销图 3.88 飞球保持架工序图及心轴夹具图 3.89 喷油嘴壳体尾部法兰端面的车床夹具1－拉杆；2－弹簧；3－套筒；4－斜块；5－压板；6－支承板；7－圆柱销；8－菱形销图 3.90阀体四孔偏心回转分度车床夹具图 3.91 开合螺母中心孔的角铁式车床夹具 1、11－螺栓； 2－压板； 3－摆动V 形块； 4－过渡盘； 5－夹具体； 6－平衡块； 7－盖板； 8、10－固定、活动支承板； 9－活动菱形销图 3.92 十字槽轮零件精车圆弧工序简图图 3.93 花盘式车床夹具1、3、4－定位套；2－定位销图 3.94 车床夹具与机床主轴的连接图3.95 加工偏心件的通用可调夹具图 3.96 铣两端面成组夹具1-组合气缸；2-双向压板；3-基体；4-快卸垫板；5-可换V 形块；6-传动杆；7-压板；8-螺钉3．5．2 专用夹具的设计示例拨杆零件如图 3.102，其加工过程为：同时铣一面及另一面大小端面，钻铰φ12H9、φ8H9孔并倒角，钻φ7孔和螺纹底孔φ5，铣2mm 槽，攻螺纹M6。

工装夹具设计 PPT

一般台资/韩资/日资等电子企业多用该词。夹具属于工装,工装包含夹具,属于从属关系.
机加工工艺装备用具作用
1．机床：提供加工运动、关系和动力。 2．刀具：切去工件表面余量。 3．量具：检测工件加工质量。 4．工辅具：固定刀具如钻夹头、刀架扳
手，装夹工件的扳手等。 5．机床夹具：依加工要求装夹工件，使
夹具顾名思义,用以装夹工件(或引导刀具)的装置模具用以限定生产对象的形状和尺寸的装置. 刀具机械制造中使用的刀具基本上都用于切削金属材料,所以“刀
具”一词一般就理解为金属切削刀具。辅具一般指用以连接刀具和机床的工具. 钳工工具各种钳工作业所用的工具总称工位器具用以在工作地或仓库中存放生产对象或工具的各种装置. 检具生产中检验所用的器具治具制造用器具,有时与工装同意,有时也指夹具,
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
第一章机床夹具的概述
第一节机床夹具的作用及其组成第二节常用机床夹具的种类
什么叫工装，夹具，治具，检具
工装即工艺装备: 指制造过程中所用的各种工具的总称. 包括刀具/夹具/模具/量具/检具/辅具/钳工工具/工位器具等.工装为其通用简称.工装分为专用工装/通用工装/标准工装(类似于标准件)
减轻劳动强度和提高劳动生产率； 6）提高机床夹具的标准化程度
机床夹具的现状及发展方向
现代机床夹具的发展方向主要表现为标准化、精密化、高效化和柔性化等四个方面。
（1）标准化机床夹具的标准化与通用化是相互联系的两个方面。目前我国已有夹具零件及部件的国家标准： GB/T2148~T2259－91以及各类通用夹具、组合夹具标准等。机床夹具的标准化，有利于夹具的商品化生产，有利于缩短生产准备周期，降低生产总成本。

工装夹具设计图解及实例共120页

31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。—。——英国 2、任何法律的根本；不，不成文法本身就是讲道理 ……法律，也 ----即明示道理。— —爱·科克
3、法律是最保险的头盔。——爱·科克 4、一个国家如果纲纪不正，其国风一定颓败。—— 塞内加 5、法律不能使人人平等，但是在法律面前人人是平等的。 ——波洛克

夹具设计PPT课件精选全文

Z Y
X
Z Y
X
Z Y
X
Z
Z
Z
XY
XY
图2-21 工件以圆孔定位
Y X
31
第31页/共74页
2.2.3 定位方法与定位元件
定位销
图2-22 常用的定位销
32
第32页/共74页
2.2.3 定位方法与定位元件
刚性心轴
图2-23 刚性新轴
33
第33页/共74页
2.2.3 定位方法与定位元件
工件以外圆定位
2.1.1 夹具的基本概念
夹具的含义
夹具是指在机床上用以装夹工件的一种装置。
夹具的功用
(1) 保证加工质量，使工件相对于机床或刀具保持正确位置。 (2) 提高生产率，降低成本。 (3) 扩大了机床的工艺范围。 (4) 减轻了工人劳动强度，保证生产安全。
第1页/共74页
2.1.1 夹具的基本概念
夹具的组成
气动虎钳
图2-4 夹具
液压夹具
6
第6页/共74页
2.1.2 工件装夹
装夹的含义
装夹又称安装，包括定位和夹紧两项内容。 ➢ 定位 — 使工件在机床或夹具上占有正确位置。 ➢ 夹紧 — 对工件施加一定的外力，使其已确定的位置在加工过程中保持
不变。
工件装夹方法
➢直接找正装夹
7
第7页/共74页
2.1.2 工件装夹
的自由度不需限制。例如球体绕过球心轴线的转动，圆柱体绕自身轴线的转动等。
②工件加工要求不需要限制某一个或某几个自由度。如加工平板上表面，要求保证平板厚度及与下平面的平行度，则只需限制 3 个自由度就够了。
12
第12页/共74页

《工装夹具设计》PPT优质课件

.
第一讲工装夹具设计基础
三、工装夹具设计基本方法与步骤
4.工装夹具结构的工艺性：
（1）对夹具良好的工艺性要求： 1）整体夹具结构的组成，应尽量采用各种标准件和通用件，
制造专用件的比例应尽可能少，减少劳动量和降低费用。 2）各种专用零件和部件结构形状应容易制造和测量，装配
和调试方便。 3）便于夹具的维护和修理。
.
第一讲工装夹具设计基础
四、工装夹具设计方案的制订
2.拟定方案（报告）框架：
1）设计方案概述：指导思想、总体目标、项目方案背景、问题的提出。 2）可行性分析、项目方案设计说明:方案设计原则及设计思路（或设计思想）。 3）设计目标内容及性能指标。 4）设计依据及技术参数确定。 5）设计技术验证。 6）设计方案成果体现形式。 7）设计完成的论文、可行性分析报告、设计方案（报告）、设计图纸、工艺技术文件、项目技术验证（检测、试车、调试、安装）报告。 8）项目预期：经费预算及预期. 效果。
三、工装夹具设计方法步骤
6.工装夹具的维修工艺性：进行工装夹具设计时应考虑到维修方便的问题。
.
第一讲工装夹具设计基础
四、工装夹具设计方案的制订
1.制订前的准备工作 1）资料准备:工件零件图、毛坯图；装配工艺规程、工艺卡；技术手册、行业标准； 2）所用设备、工具、量具；检测手段； 3）可行性分析报告； 4）项目实施计划方案； 5）工艺分析：结构性、可靠性。.第一讲工装夹具设计基础
一、工装夹具设计概念
1.工装？工装是工艺装备的简称，工艺装备就是零件或部件加工和装配至设计图样要求，所必须具备的基本加工与装配条件和手段。
2.工装类型？工艺装备包括：装配和加工设备（标准、专用和非标准设备）、夹具、磨具、量具、刀具和工具等。

工装的定位夹紧与夹具设计ppt课件

组合，平面与圆孔的组合，平面与外圆表面的组合，平面与其它表面的组合，锥面与锥面的组合等。
在多个表面同时参与定位的情况下、各表面在定位中所起的作用有主次之分。一般称定位点数最多的定位表面为第一定位基准面或主要定位面或支承面，定位点数次多的定位表面称为第二定位基准面或导向面，定位点数为1的定位表面称为第三定位基准
4〕设计参数：V形块在夹具中的安装尺寸T是V形块的主要设计参数，该尺寸常用作V形块检验和调整的依据。由图4-23可以求出：
.
移动方向上对工件不起定位作用。 V 形块在夹具中的安装尺寸 T 是 V 形块的主要设计
参数，该尺寸常用作 V 形块检验和调整的依据。由图 4-23 可以求出：
T
H
1 2
D
AO2 '2 AC2 AO22 AB2
即
D2 2
2
b 2
1 2
(Tkl
Tlx
)
2
D2
2min 2
2
b 2
2
.
展开并整理后有：
1 2 b(Tlk
Tlx )
1 4 (Tkl
Tlx )2
D22min 2
2min 2
2
误差及间隙量与基本尺寸相比可视为无穷小量，去掉上式中的高阶无穷小量可得到
电动夹具、电磁夹具、真空夹具、自紧夹具(靠切削力本身夹紧)等。
.
4.1.4 工件在夹具中加工时加工误差的组成 1.工件在夹具中加工时的加工误差
.
工件在夹具中加工时的加工误差，由三部分组成。
(1)安装误差工件在夹具中的定位和夹紧误差。 (2)对定误差 ①刀具导向或对刀误差，即夹具与刀具的相对位置误差。 ②夹具在机床上定位和夹紧误差即夹具与机床的相对位置误差。 (3)加工过程误差如加工方法的原理误差，工艺系统的受力变形、工艺系统的受热变形、工艺系统各组成部分(如机床、刀具、量具等)的静精度和磨损等。

工装夹具设计总结120页PPT

13、遵守纪律的风气的培养，只有领导者本身在这方面以身作则才能收到成效。—— 马卡连柯 14、劳动者的组织性、纪律性、坚毅精神以及同全世界劳动者的团结一致，是取得最后胜利的保证。—— 列宁摘自名言网
15、机会是不守纪律的。——雨果
谢谢！
工装夹ห้องสมุดไป่ตู้设计总结
11、战争满足了，或曾经满足过人的好斗的本能，但它同时还满足了人对掠夺，破坏以及残酷的纪律和专制力的欲望。 ——查·埃利奥特 12、不应把纪律仅仅看成教育的手段。纪律是教育过程的结果，首先是学生集体表现在一切生活领域—— 生产、日常生活、学校、文化等领域中努力的结果。— —马卡连柯(名言网)
51、天下之事常成于困约，而败于奢靡。——陆游 52、生命不等于是呼吸，生命是活动。——卢梭
53、伟大的事业，需要决心，能力，组织和责任感。 ——易卜生 54、唯书籍不朽。——乔特
55、为中华之崛起而读书。 ——周恩来

机械制造工程原理--工件的定位夹紧与夹具设计PPT课件

工艺系统的磨损
对定误差
加工过程误差
31
§4-1 夹具的基本概念
4.1.4、工件在夹具中加工时加工误差的组成二、误差值的估算
1、夹具的制造精度误差值为该零件尺寸公差值的 1/3~1/5。
2、安装误差和对定误差一般约占整个加工误差的 1/3。
32
§4-2 工件在夹具上的定位
4.2.1、工件的安装
33
A、结构
A型是平头支承钉： B型是球头支承钉： C型是齿纹顶面的支承钉：
47
B 定位情况
48
2）支承板
A 结构
A型：所以常用于侧面或顶面的定位。
B型：支承板的工作平面上开有斜槽，B型支承
板应用较多，用于底面的定位更合适。
49
B 定位情况
50
平面定位的几种情况。
Z
Z
Z
X Z
X
Y X
Z
Y X
Z
Y X
Y X
工件以平面定位
Y Y
51
➢ 对粗基准：使用三个支承銷（三点构成一个平面）作为定
位元件，限制工件三个自由度
➢ 对精基准：可用一支承板代替三个支承銷定位，同样限制
工件的三个自由度
工件工件
工件工件
支承板
支承板
用于粗基准用用于于粗精基基准准用于精基准
图:支承钉、支承板及其用法
首先讲解单个典型表面的定位元件，单个典型表面是指平面、内外圆柱面、内外圆锥面等。单个典型表面是组成各种不同复杂工件的基本单元，分析单个典型表面的定位及定位元件设计是进行夹具定位分析和夹具定位方案设计的基础
46
1、工件以平面定位
平面定位的主要形式是支承定位。常用的定位元件有支承钉、支承板、夹具支承件和夹具体的凸台及平面等。下图给出了平面定位的几种情况。 1）支承钉
