1.1.1.2为解决电压降问题，若干主线配电电缆选用尺寸过大的电缆。

可能存在着这些电缆不能接到配电装置的情况。

为此，须把电缆接到电缆分盒，再通过截面面积较小的电缆再连接到配电装置上。

投标价格须包括中接。

如需要使用此类电缆分盒，必须在安装前交付电缆尺寸，设备额定值等详细建议供审批用。

1.1.2质量保证1.1.2.1所有设备、材料和工艺须符合相应的国家及行业标准和当地电力公司之规定。

1.1.2.2所有设备材料和附件必须适用于规定的操作条件。

1.1.2.3所有同类型设备和材料必须为同一厂商的产品。

所有相同的部件应能替换使用。

1.1.2.4所规定的每一种设备必须经过测试，并经证明其设计和制造符合相应的国标或IEC 标准。

工程师可独自决定要求提交由享有声誉的独立测试实验室和机构所发出的测试证明书。

1.1.2.5作为一个完整项目的设备，如微型断路器/微型断路器盘须由同一厂制造或在许可下制造(即ABB、施耐德、西门子授权制造商)。

在后一种情况，工程师有权单独决定许可协议的可接受性以及是否接受或拒绝所提供的产品。

1.1.2.6整座低压配电柜（箱）及其部件的设计和制造须符合最新修订的下列标准（但不局限下列标准）：A GB7251(1.2.3.4.5)低压成套开关设备及控制设备B GB/T14048.1-1993低压开关设备及控制设备总则C GB/1408(7.8)-1998低压开关设备及控制设备辅助电器,第一第二部分铜导体的接线,端子排D GB14048低压开关设备及控制设备E GB/T16935.1-1997低压系统内设备的绝缘配合F GB/T9466-1998低压成套开关设备基本试验方法G 国际电工标准IEC439-1低压成套开关设备和控制设备H GB503030-2002建筑电气工程施工质量验收规范1.1.3交付1.1.3.1在合同签订后的三星期内和在订货前，交付下列各项供批核用：A 设备、部件和制制造厂商数据的详细投标表。

低压配电柜技术要求范本一、概述低压配电柜是供电系统中非常重要的组成部分，具有保护电气设备和保证供电质量的作用。

为了确保低压配电柜的安全、可靠和高效运行，制定了以下技术要求。

二、适用范围本技术要求适用于低压配电柜的设计、制造和安装，包括各种类型的低压配电柜，如开闭所用的主配电柜、开闭所用的联络柜、开闭所用的进线柜等。

三、一般要求1. 低压配电柜应该具有良好的可靠性和可维护性，且易于安装和调试。

2. 低压配电柜的防护等级应符合国家相关标准，以确保在恶劣环境下的可靠工作。

3. 低压配电柜应具有短路、过载和漏电保护功能，以保护电气设备的安全运行。

4. 低压配电柜的温升应符合国家相关标准，以保证设备正常工作和寿命。

5. 低压配电柜的绝缘电阻应符合国家相关标准，以保证设备的安全可靠。

四、设计要求1. 低压配电柜的结构应具有合理性，便于维护和操作。

2. 低压配电柜应具有足够的接线空间和安全间隔，以保证接线的可靠性和安全性。

3. 低压配电柜应有明确的标识和指示，以方便操作和维护人员的使用。

4. 低压配电柜应配备电缆接头箱和防护装置，以防止电缆终端的损坏和防护人员的安全。

5. 低压配电柜应配置适当的散热装置，以保持设备的正常工作温度。

五、制造要求1. 低压配电柜的外壳和门板应采用耐腐蚀、防水和防火的材料。

2. 低压配电柜的接线应采用标准的电缆或导线，并符合国家相关标准。

3. 低压配电柜的绝缘材料应具有良好的绝缘性能和耐热性能。

4. 低压配电柜的开关和断路器应具有良好的负载和断开能力。

5. 低压配电柜应经过严格的质量检验和测试，以确保产品质量和可靠性。

六、安装要求1. 低压配电柜应根据现场环境和要求进行合理的布置和固定。

2. 低压配电柜的安装应符合国家和行业相关标准，并由专业人员进行操作。

3. 低压配电柜的安装应遵守相关的安全操作规程，以保证施工人员的安全。

七、调试要求1. 低压配电柜的调试应在专业人员的指导下进行，并按照相关标准进行。

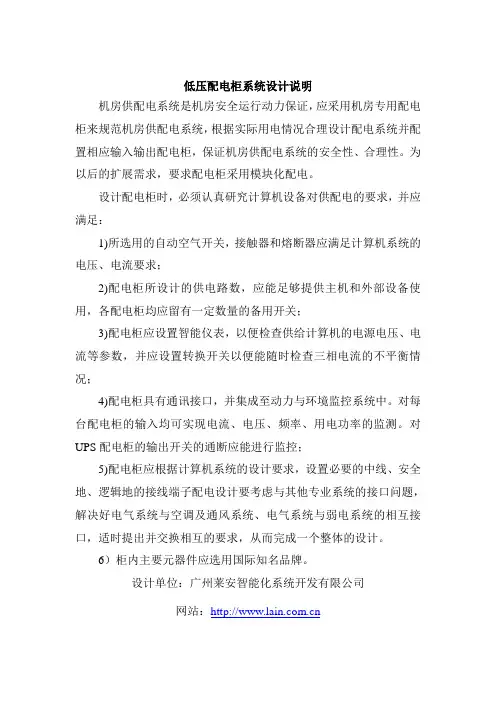

低压配电柜系统设计说明
机房供配电系统是机房安全运行动力保证，应采用机房专用配电柜来规范机房供配电系统，根据实际用电情况合理设计配电系统并配置相应输入输出配电柜，保证机房供配电系统的安全性、合理性。

为以后的扩展需求，要求配电柜采用模块化配电。

设计配电柜时，必须认真研究计算机设备对供配电的要求，并应满足：
1)所选用的自动空气开关，接触器和熔断器应满足计算机系统的电压、电流要求；
2)配电柜所设计的供电路数，应能足够提供主机和外部设备使用，各配电柜均应留有一定数量的备用开关；
3)配电柜应设置智能仪表，以便检查供给计算机的电源电压、电流等参数，并应设置转换开关以便能随时检查三相电流的不平衡情况；
4)配电柜具有通讯接口，并集成至动力与环境监控系统中。

对每台配电柜的输入均可实现电流、电压、频率、用电功率的监测。

对UPS配电柜的输出开关的通断应能进行监控；
5)配电柜应根据计算机系统的设计要求，设置必要的中线、安全地、逻辑地的接线端子配电设计要考虑与其他专业系统的接口问题，解决好电气系统与空调及通风系统、电气系统与弱电系统的相互接口，适时提出并交换相互的要求，从而完成一个整体的设计。

6）柜内主要元器件应选用国际知名品牌。

设计单位：广州莱安智能化系统开发有限公司
网站：
地址：广州市天河区中山大道建中路5号天河软件园海天楼3A06 用户服务中心：Tel：020-******** 85574628 85574638 85698805 85698850
联系人：周先生：139********
欢迎来电索取详细方案或来电洽谈业务，免费提供设计方案，价格实惠
我司开发以及生产大量的机房建设管理系统，欢迎各界人士批发以及代理。

.低压配电柜〔箱〕技术规目录1.总则 (2)2.使用环境条件 (2)3.设计制造标准、要求 (3)4. 规格型号 (4)5. 技术要求 (7)6. 质量保证及性能验收 (7)7. 供货围和要求 (9)8. 技术支持与资料 (51)9. 技术效劳 (52)10. 包装运输和储存 (53)11. 其他 (53)1 ．总则1.1 本设备技术规书适用于合同围的配电箱、柜的低压开关设备产品的，技术规书提出了该产品的功能设计、构造、性能、和试验等方面的技术要求。

1.2 需方在本规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规的条文，供方应提供一套满足本规书和现行有关标准要求的高质量产品及其相应效劳，供方可以提供满足更高的标准的产品。

1.3 如果供方没有以书面形式对本规书的条款提出异议，则意味着供方提供的设备〔或系统〕完全满足本规书的要求。

如有不满足，应在投标书中以"对规书的意见和与规书的差异〞为标题的专门章节加以详细描述。

1.4 本设备技术规书经需供双方确认后作为订货合同的技术，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用以下标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。

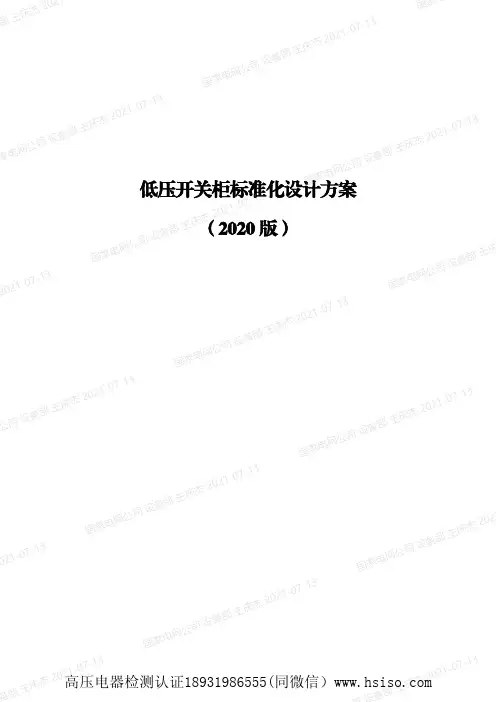

低压开关柜标准化设计方案（2020版）网公司设备部王庆杰2021-07-13国家电网公司设备部王庆杰202021-07-13国家电网公司设备部王庆杰2021-07-13　　国家电网公司设备部王庆杰2021-07-13公司设备部王庆杰2021-07-13　　国家电网公司设备部王庆杰2021-07-13国家电网公司设备部王庆2021-07-13　　国家电网公司设备部王庆杰2021-07-13国家电网公司设备部王庆杰2021-07-13　家电网公司设备部王庆杰2021-07-13国家电网公司设备部王庆杰2021-07-13　　国家部王庆杰2021-低压开关柜标准化设计方案（2020版） 目 录 前 言.............................................................................................................................................. I II 修编说明 .......................................................................................................................................... I V 第一部分 技术规范 ....................................................................................................................... 1 1 典型结构方案 ............................................................................................................................... 1 1.1 总则 .................................................................................................................................... 1 1.2 进线柜（方案1） ............................................................................................................. 1 1.3 母联柜（方案2） ............................................................................................................. 1 1.4 馈线柜（方案3～方案6） .............................................................................................. 2 1.5 无功功率补偿柜（方案7～方案8） .............................................................................. 3 2 一次接口及土建接口 ................................................................................................................... 4 2.1 通用参数 ............................................................................................................................ 4 2.2 SLVA 低压开关柜外形尺寸 ................................................................................................ 7 2.3 SLVA 低压开关柜拼柜尺寸 ................................................................................................ 7 2.4 断路器安装位置及铭牌位置尺寸 .................................................................................. 12 2.5 土建接口及安装位置尺寸 .............................................................................................. 12 2.6 底板开孔 .......................................................................................................................... 13 2.7 水平母线拼接尺寸 .......................................................................................................... 15 3 二次接口与仪表门布置 ............................................................................................................. 17 3.1 二次端子排 ...................................................................................................................... 17 3.2 断路器二次接口 .............................................................................................................. 17 3.3 无功功率补偿柜二次控制 .............................................................................................. 17 3.4 仪表门板 .......................................................................................................................... 18 3.5 柜内二次导线规格 .......................................................................................................... 24 3.6 核相装置 .......................................................................................................................... 24 3.7 配电自动化 ...................................................................................................................... 24 4 产品型号与标识说明 ................................................................................................................. 26 4.1 SLVA 产品型号组成说明 .................................................................................................. 26 4.2 产品型号示例与说明 ...................................................................................................... 29 4.3 SLVA 低压开关柜铭牌 ...................................................................................................... 30 4.4 SLVA 低压开关柜楣头 ...................................................................................................... 31 5 主要元器件要求及参数规格 ..................................................................................................... 32 5.1 抽屉单元一次插接件 ...................................................................................................... 32 5.2 抽屉单元二次插接件 ...................................................................................................... 32 5.3 绝缘件要求 ...................................................................................................................... 32 5.4 钣金件工艺要求 .............................................................................................................. 32 5.5 框架式断路器 .................................................................................................................. 32 5.6 塑壳式断路器 .................................................................................................................. 34 5.7 电流互感器 ...................................................................................................................... 34 5.8 过电压保护器 .................................................................................................................. 34 5.9 无功功率补偿柜（方案7） ........................................................................................... 35 5.10 无功功率补偿柜（方案8） ......................................................................................... 37 5.11 风机................................................................................................................................ 37 5.12 无功功率补偿控制器 .................................................................................................... 37 5.13 综合监测装置 ................................................................................................................ 38 5.14 二次控制保护元件 ........................................................................................................ 39 5.15智能化数据采集信息量表 ............................................................................................. 39 第二部分 检测规范 ..................................................................................................................... 41 6 规范性引用文件 ......................................................................................................................... 41 7 试验程序与试验申请资料要求 . (43)设备部 王庆杰 2021-07-13 国家电网公司 设备部 王庆杰 2021-07-13 王庆杰 2021-07-13 国家电网公司 设备部 王庆杰 2021-07-13 国家电网公司 设备部 王庆杰 2021-071-07-13 国家电网公司 设备部 王庆杰 2021-07-13 国家电网公司 设备部 王庆杰 2021-07-13 国家电网公司设备部 王庆杰 2021-07-13　 国家电网公司设备部 王庆杰 2021-07-13 国家电网公司 设备 王庆杰 2021-07-13 国家电网公司 设备部王庆杰 221-07-13 国家电网公司设备部王07-13 低压开关柜标准化设计方案（2020版）7.1 试验程序 (43)7.2 试验申请资料要求 (43)8 试验样机与试验项目覆盖性要求 (44)8.1试验样机的覆盖性要求 (44)8.2关键元器件供应商数量要求 (44)8.3 试验项目的覆盖性要求 (45)9 试验项目 (47)10 试验方法与要求 (49)10.1 试验基本要求 (49)10.2标志 (50)10.3 布线、操作性能和尺寸检查 (50)10.4提升 (51)10.5 机械操作 (51)10.6 机械试验 (52)10.7 成套设备的防护等级 (53)10.8 电气间隙和爬电距离 (54)10.9 电击防护和保护电路完整性 (54)10.10 介电性能 (55)10.11主回路电阻测量 (57)10.12 温升验证 (58)10.13 电磁兼容性（EMC） (58)10.14 功能试验 (58)10.15 短路耐受强度 (58)10.16 耐腐蚀试验 (60)10.17 外壳热稳定性验证 (61)10.18 绝缘材料耐受内部电效应引起的非正常发热和着火的验证 (61)10.19 电弧故障试验 (63)10.20 无功功率补偿控制柜的附加试验 (63)附录 A （规范性附录）SLV A低压开关柜一次方案图 (67)附录 B （规范性附录）SLV A低压开关柜二次典型原理图 (98)附录 C （规范性附录）SLV A低压开关柜机械撞击位置示意图 (113)附录 D （规范性附录）SLV A低压开关柜温升验证 (121)D.1 SLVA低压开关柜温升验证 (121)D.2 无功功率补偿柜温升验证 (133)附录 E （规范性附录）电弧故障试验 (135)E.1 总则 (135)E.2 试验要求 (135)E.3试验准备 (136)E.4试验程序与结果评估 (139)E.5试验结果补充说明 (140)附录 F （资料性附录）样品描述说明与同一种类型关键元器件描述 (141)F.1 样品描述说明 (141)F.2 同一种类型关键元器件和材料描述 (145)F.3 申请人保证声明 (148)F.4 电气原理图 (149)附录 G （资料性附录）SLV A低压开关柜铭牌二维码格式要求 (150)G.1 二维码格式设置原则 (150)G.2 二维码格式分类与要求 (150)王庆杰2021-07-13国家电网公司设备部王庆杰2021-07-13　备部王庆杰2021-07-13国家电网公司设备部王庆杰2021-07-13　　国家电网公司设备部王庆杰2027-13　　国家电网公司设备部王庆杰2021-07-13国家电网公司设备部王庆杰2021-07-13　　国公司设备部王庆杰2021-07-13　　国家电网公司设备部王庆杰2021-07-13国家电网公司设备部王庆国家电网公司设备部王庆杰2021-07-13　　国家电网公司设备部王庆杰2021-07-13国杰2021-07-13低压开关柜标准化设计方案（2020版）前言为进一步深化配电网标准化建设，推动配电设备向中高端迈进，国家电网有限公司设备部组织国网上海市电力公司、中国电力科学研究院以及运行单位、检测认证机构、制造企业开展了《低压开关柜标准化设计方案》编制工作。

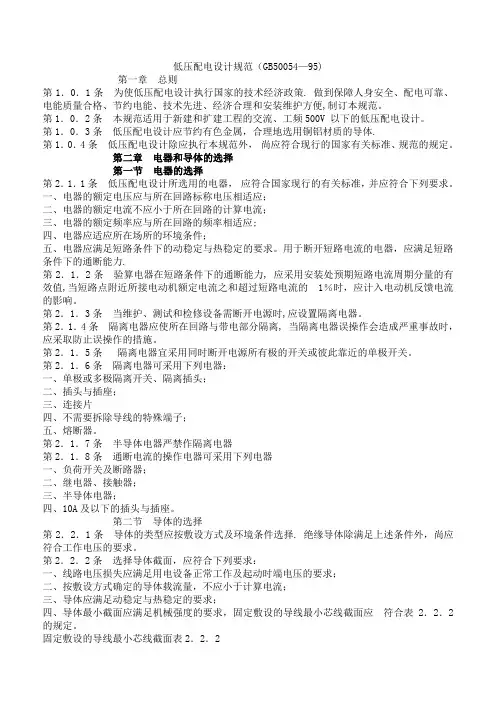

低压配电设计规范GB 50054-95主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1996年6月1日第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。

第1.0.2条本规范适用于新建和扩建工程的交流、工频500Ｖ以下的低压配电设计。

第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。

第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。

第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求:第2.1.2条一、电器的额定电压应与所在回路标称电压相适应；第2.1.3条二、电器的额定电流不应小于所在回路的计算电流；第2.1.4条三、电器的额定频率应与所在回路的频率相适应；第2.1.5条四、电器应适应所在场所的环境条件；第2.1.6条五、电器应满足短路条件下的动稳定与热稳定的要求。

用于断开短路电流的电器，应满足短路条件下的通断能力。

第2.1.7条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。

第2.1.8条当维护、测试和检修设备需断开电源时，应设置隔离电器。

第2.1.9条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。

第2.1.10条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。

第2.1.11条隔离电器可采用下列电器：第2.1.12条一、单极或多极隔离开关、隔离插头；第2.1.13条二、插头与插座；第2.1.14条三、连接片；第2.1.15条四、不需要拆除导线的特殊端子；第2.1.16条五、熔断器。

低压配电设计规范（GB50054—95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策. 做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便,制订本规范。

第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。

第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体.第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。

第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。

一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应;四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。

用于断开短路电流的电器，应满足短路条件下的通断能力.第2．1．2条验算电器在短路条件下的通断能力, 应采用安装处预期短路电流周期分量的有效值,当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。

第2．1．3条当维护、测试和检修设备需断开电源时,应设置隔离电器。

第2．1．4条隔离电器应使所在回路与带电部分隔离, 当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。

第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。

第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。

第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。

第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择. 绝缘导体除满足上述条件外，尚应符合工作电压的要求。

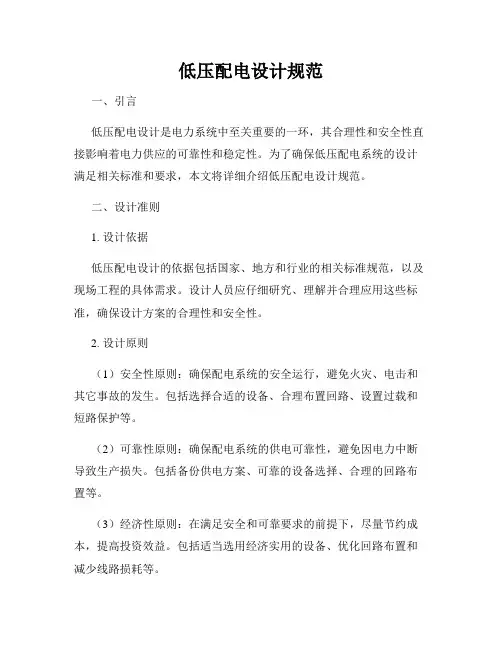

低压配电设计规范一、引言低压配电设计是电力系统中至关重要的一环，其合理性和安全性直接影响着电力供应的可靠性和稳定性。

为了确保低压配电系统的设计满足相关标准和要求，本文将详细介绍低压配电设计规范。

二、设计准则1. 设计依据低压配电设计的依据包括国家、地方和行业的相关标准规范，以及现场工程的具体需求。

设计人员应仔细研究、理解并合理应用这些标准，确保设计方案的合理性和安全性。

2. 设计原则（1）安全性原则：确保配电系统的安全运行，避免火灾、电击和其它事故的发生。

包括选择合适的设备、合理布置回路、设置过载和短路保护等。

（2）可靠性原则：确保配电系统的供电可靠性，避免因电力中断导致生产损失。

包括备份供电方案、可靠的设备选择、合理的回路布置等。

（3）经济性原则：在满足安全和可靠要求的前提下，尽量节约成本，提高投资效益。

包括适当选用经济实用的设备、优化回路布置和减少线路损耗等。

三、基本设计要求1. 设计输入（1）供电方式：明确供电方式，如市电供电、发电机供电等。

（2）用电负荷：准确估计用电负荷，包括峰值负荷、平衡负荷等。

（3）供电可靠性要求：根据用电设备的重要性和特殊要求，确定供电可靠性等级。

（4）电源容量：根据用电负荷和供电可靠性要求，确定电源容量和备用容量。

2. 线路设计（1）导线材料选择：根据电流负荷、线路长度等因素，选择合适的线材材料和规格。

（2）线路布置：根据现场条件和安全要求，合理布置线路，避免干扰和交叉。

（3）线路保护：设置过载保护和短路保护装置，确保线路的安全运行。

3. 设备选择（1）开关设备：选择符合国家标准的开关设备，确保其质量和可靠性。

（2）配电箱和配电柜：根据用电负荷和供电可靠性要求，选择合适的配电箱和配电柜。

（3）其他设备：如交流电源、UPS电源等，根据需求合理选择。

4. 配电变压器（1）容量选择：根据用电负荷和供电可靠性要求，选择合适的配电变压器容量。

（2）变压器布置：根据现场条件和变压器的运行要求，合理布置变压器。

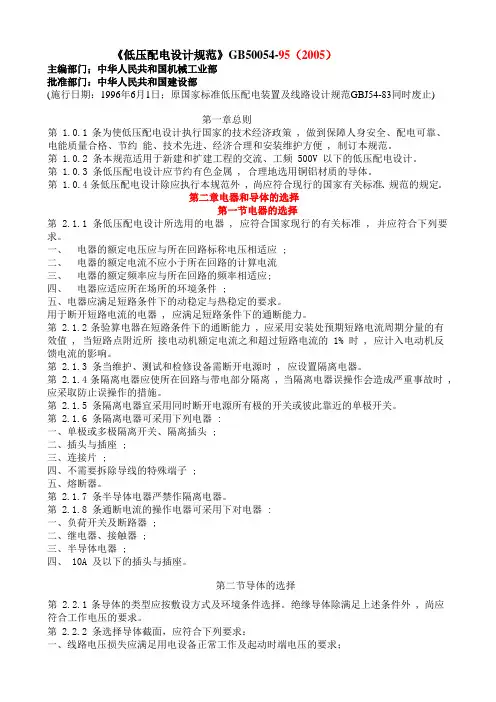

《低压配电设计规范》GB50054-95（2005）主编部门；中华人民共和国机械工业部批准部门：中华人民共和国建设部(施行日期：1996年6月1日；原国家标准低压配电装置及线路设计规范GBJ54-83同时废止)第一章总则第 1.0.1 条为使低压配电设计执行国家的技术经济政策 , 做到保障人身安全、配电可靠、电能质量合格、节约能、技术先进、经济合理和安装维护方便 , 制订本规范。

第 1.0.2 条本规范适用于新建和扩建工程的交流、工频 500V 以下的低压配电设计。

第 1.0.3 条低压配电设计应节约有色金属 , 合理地选用铜铝材质的导体。

第 1.0.4 条低压配电设计除应执行本规范外 , 尚应符合现行的国家有关标准、规范的规定。

第二章电器和导体的选择第一节电器的选择第 2.1.1 条低压配电设计所选用的电器 , 应符合国家现行的有关标准 , 并应符合下列要求。

一、电器的额定电压应与所在回路标称电压相适应 ;二、电器的额定电流不应小于所在回路的计算电流三、电器的额定频率应与所在回路的频率相适应;四、电器应适应所在场所的环境条件 ;五、电器应满足短路条件下的动稳定与热稳定的要求。

用于断开短路电流的电器 , 应满足短路条件下的通断能力。

第 2.1.2 条验算电器在短路条件下的通断能力 , 应采用安装处预期短路电流周期分量的有效值, 当短路点附近所接电动机额定电流之和超过短路电流的 1% 时 , 应计入电动机反馈电流的影响。

第 2.1.3 条当维护、测试和检修设备需断开电源时 , 应设置隔离电器。

第 2.1.4 条隔离电器应使所在回路与带电部分隔离 , 当隔离电器误操作会造成严重事故时 , 应采取防止误操作的措施。

第 2.1.5 条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。

第 2.1.6 条隔离电器可采用下列电器 :一、单极或多极隔离开关、隔离插头 ;二、插头与插座 ;三、连接片 ;四、不需要拆除导线的特殊端子 ;五、熔断器。

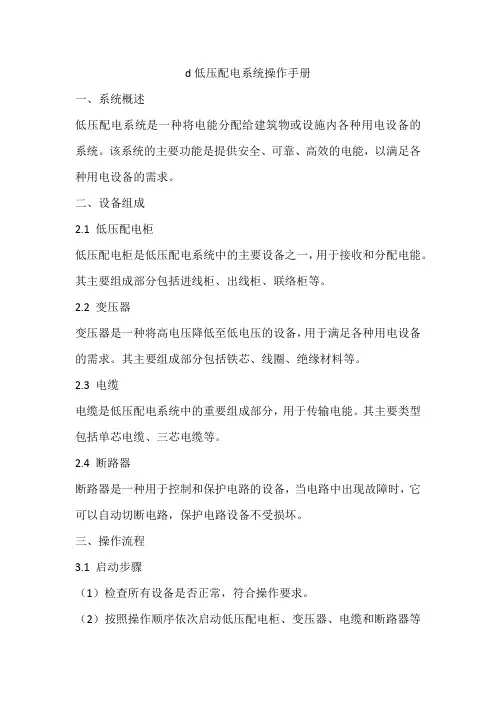

d低压配电系统操作手册一、系统概述低压配电系统是一种将电能分配给建筑物或设施内各种用电设备的系统。

该系统的主要功能是提供安全、可靠、高效的电能，以满足各种用电设备的需求。

二、设备组成2.1 低压配电柜低压配电柜是低压配电系统中的主要设备之一，用于接收和分配电能。

其主要组成部分包括进线柜、出线柜、联络柜等。

2.2 变压器变压器是一种将高电压降低至低电压的设备，用于满足各种用电设备的需求。

其主要组成部分包括铁芯、线圈、绝缘材料等。

2.3 电缆电缆是低压配电系统中的重要组成部分，用于传输电能。

其主要类型包括单芯电缆、三芯电缆等。

2.4 断路器断路器是一种用于控制和保护电路的设备，当电路中出现故障时，它可以自动切断电路，保护电路设备不受损坏。

三、操作流程3.1 启动步骤（1）检查所有设备是否正常，符合操作要求。

（2）按照操作顺序依次启动低压配电柜、变压器、电缆和断路器等设备。

（3）检查系统运行状态，确保正常。

3.2 正常操作运行在正常操作运行期间，应定期检查设备的运行状态，包括温度、声音、气味等方面。

同时，应记录设备的运行数据，如电流、电压、功率因数等。

3.3 停机步骤（1）按照操作顺序依次停止低压配电柜、变压器、电缆和断路器等设备。

（2）检查所有设备是否已经完全停止运行，符合停机要求。

（3）记录停机时间和停机原因，便于后续维护和检修。

四、维护与保养4.1 日常检查日常检查是维护与保养的重要环节之一，应定期对低压配电系统的各个部分进行检查，包括低压配电柜、变压器、电缆和断路器等设备。

检查内容包括设备的外观、温度、气味等方面，同时应记录检查结果和数据。

如果发现异常情况，应及时进行处理。

4.2 定期维护定期维护是根据设备的运行情况和制造商的推荐进行的一种预防性维护措施。

维护内容包括清洁设备、检查设备的紧固件是否松动、更换磨损的零件等。

定期维护可以延长设备的使用寿命，提高设备的运行效率。

4.3 故障排查与处理如果低压配电系统出现故障，应及时进行排查和处理。

低压配电箱主要技术指标和性能详细说明1. 引言低压配电箱作为电力系统的重要组成部分，承担着将电能从高压输电线路传输至低压用电设备的重要角色。

本文旨在详细说明低压配电箱的主要技术指标和性能，以帮助读者更好地了解和选择适合自己需求的低压配电箱。

2. 技术指标2.1 额定工作电流额定工作电流是指低压配电箱能够正常工作的最大电流值。

通常以安培（A）为单位进行表示，该值的选择应根据实际用电负荷需求和线路容量来确定。

2.2 额定工作电压额定工作电压是指低压配电箱能够正常工作的最大电压值。

一般以伏特（V）为单位进行表示，根据不同的电力系统和地区的供电标准，额定工作电压可能有所差异。

2.3 频率频率是指低压配电箱正常工作时的电力系统的供电频率。

常见的供电频率为50赫兹（Hz），也有部分地区采用60赫兹（Hz）的供电频率。

2.4 断路能力断路能力是指低压配电箱能够在短路等异常情况下，保护系统和设备的能力。

一般以短路电流的峰值（ka）表示，该值也是选择低压配电箱时需考虑的重要指标之一。

2.5 防护等级防护等级是指低压配电箱的外壳对固体颗粒和水的防护能力。

常见的防护等级符号为IP，后面跟随两位数字，分别表示防护等级的等级。

例如，IP65表示低压配电箱具有对粉尘和喷水的防护能力。

3. 性能3.1 安全性能低压配电箱的安全性能主要包括以下方面： - 短路保护：低压配电箱应具备短路保护功能，能够及时切断电路，防止发生火灾和电气设备损坏等事故。

- 过载保护：配电箱应具备过载保护功能，能够根据负荷的变化自动调整电流，并在超过额定负荷时切断电路。

- 跳闸保护：低压配电箱应具备跳闸保护功能，能够在电路故障时自动切断电流，以保护设备和人员的安全。

- 绝缘性能：低压配电箱的外壳和内部部件应具备良好的绝缘性能，以防止漏电和触电事故的发生。

3.2 可靠性能低压配电箱的可靠性能主要包括以下方面： - 耐久性：配电箱的外壳和内部部件应具备良好的耐久性，能够在长时间运行和恶劣环境下保持正常工作。

一级、二级、三级配电箱简介：配电箱一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

正常运行时可借助手动或自动开关接通或分断电路原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

优点：配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

合理的分配电能，方便对电路的开合操作。

有较高的安全防护等级，能直观地显示电路的导通状态用途：1、一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统.安全美观，防雨箱顶适合野外工作。

2、二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。

3、三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。

“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。

“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

低压配电设计规范GB50054-2011一、概述二、设计原则安全可靠：保证人身安全和设备安全，防止触电、火灾、爆炸等事故的发生，提高供电可靠性和稳定性。

经济合理：优化系统结构和参数，降低建设和运行成本，提高能源利用效率和经济效益。

技术先进：采用符合国家标准和行业规范的技术方案和设备，满足用电质量和用电需求的要求，适应技术发展和市场变化。

美观协调：考虑建筑风格和环境特点，合理布置和隐藏设备和线路，减少对视觉和听觉的影响，提高环境质量。

三、设计要求符合国家标准和行业规范的规定，如《建筑电气设计规范》GB500 34-2013，《建筑照明设计标准》GB50034-2013，《建筑消防设施设计标准》GB50016-2014等。

满足用户的用电质量和用电需求，如功率因数、谐波、电压波动、短路容量、负荷特性等。

保证系统的安全可靠性，如接地方式、保护装置、隔离装置、联锁装置、备用供电等。

优化系统的经济性和效率，如负荷分布、线路长度、线路截面、变压器容量、损耗计算等。

考虑系统的可操作性和维护性，如开关柜布局、线路标识、测试点设置、检修空间等。

四、设计方法调研分析：收集并分析有关建筑物的基本信息，如平面图、立面图、功能分区、用途类别等；收集并分析有关用电设备的基本信息，如类型、数量、功率、位置等；收集并分析有关供电条件的基本信息，如供电方式、供电电压、供电容量等。

方案论证：根据调研分析的结果，确定低压配电系统的总体方案，如系统结构、接地方式、变压器配置等；比较并选择最优的局部方案，如线路布置、线路截面、保护装置等；综合考虑各方面的因素，如安全、经济、技术、美观等，进行方案的优化和论证。

设计计算：根据方案论证的结果，进行低压配电系统的设计计算，如负荷计算、短路计算、电压降计算、损耗计算等；根据设计计算的结果，确定低压配电系统的具体参数，如线路长度、线路截面、变压器容量、保护装置型号等。

设计绘图：根据设计计算的结果，绘制低压配电系统的设计图纸，如平面布置图、立面布置图、接线图、单线图等；根据设计图纸，编制低压配电系统的设备清单和材料清单。

低压配电系统图课程设计一、课程目标知识目标：1. 学生能够理解低压配电系统的基本构成和原理。

2. 学生能够掌握低压配电系统图的阅读和分析方法。

3. 学生能够了解低压配电系统中各种元件的功能和符号表示。

技能目标：1. 学生能够准确地绘制低压配电系统图，并正确标注各元件的符号和参数。

2. 学生能够运用所学知识对低压配电系统进行简单故障分析和排除。

情感态度价值观目标：1. 学生培养对电力工程领域的兴趣，认识到低压配电系统在现代生活中的重要性。

2. 学生养成严谨、细致的学习态度，提高合作意识和团队协作能力。

课程性质：本课程为电气工程及相关专业的基础课程，旨在帮助学生掌握低压配电系统的基本知识和技能。

学生特点：学生处于中学阶段，具备一定的物理基础和电路知识，但对低压配电系统的了解有限。

教学要求：结合学生特点和课程性质，注重理论与实践相结合，以实际操作和案例分析为主，提高学生的实际应用能力。

通过本课程的学习，使学生能够达到上述课程目标，并为后续相关课程的学习打下坚实基础。

二、教学内容1. 低压配电系统概述：介绍低压配电系统的定义、作用及其在电力系统中的地位。

- 教材章节：第一章第一节2. 低压配电系统元件及其符号：讲解断路器、接触器、继电器、配电箱等主要元件的功能、分类及符号表示。

- 教材章节：第一章第二节3. 低压配电系统图的绘制与识别：教授如何绘制低压配电系统图，以及如何识别和解读系统图中的各种符号和参数。

- 教材章节：第二章4. 低压配电系统故障分析与排除：分析常见故障案例，引导学生运用所学知识进行故障分析和排除。

- 教材章节：第三章5. 实践操作：组织学生进行低压配电系统图的绘制和故障分析排除实验，巩固理论知识，提高实际操作能力。

- 教材章节：第四章教学内容安排和进度：共安排10个课时，其中理论教学6课时，实践操作4课时。

具体安排如下：1-2课时：低压配电系统概述3-4课时：低压配电系统元件及其符号5-6课时：低压配电系统图的绘制与识别7-8课时：低压配电系统故障分析与排除9-10课时：实践操作与总结交流教学内容确保科学性和系统性，结合教材章节和教学要求，使学生能够循序渐进地掌握低压配电系统的相关知识和技能。

第四章低压配电系统设计4.1 低压配电系统概述配电系统设计的一般规定供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品.4.2 设计原则(1)配电系统应做到供电可靠，电能质量好，满足生产要求。

对一级负荷应由两个独立电源；对二级负荷一般要有两个电源，可以手动切换，在条件很困难的情况下，允许只有一个电源。

(2)配电系统的接线力求简单灵活，便于操作维护，并能适应负荷的变化和系统的发展。

同一电压的配电级数不宜多于两级。

(3)制定配电系统方案时，一般不考虑当一电源系统发生故障或检修停电时，另一电源进线也同时发生故障。

(4)制定配电系统方案时要充分考虑节约基建投资，降低运行费用，减少有色金属的消耗量。

(5)配电系统应考虑负荷的增长，预留必要的发展余地作出分期建设的规划。

配、变电所的电源进线要有适当的富裕的供电能力。

4.3 设计的一般规定和要求4.3.1 负荷分级按对供电可靠性要求的负荷分类我国将电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响的程度划分为三级，分别为一级、二级、三级负荷。

⑴符合下列情况之一时，应为一级负荷①中断供电将造成人身伤亡时。

②中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

③中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

毕业设计说明书作者：江波学号： 0714480213院系：输变电技术学院专业：供用电技术题目：低压供配电工程设计指导者：杨宏伟教授评阅者：2010 年 6 月吉林摘要随着我国经济的快速发展和人民生活水平的提高，人们对住宅有了更高的要求。

随着城乡一体化的步伐加快，越来越多的住宅小区将取代过去的居所。

再加上科学技术的快速发展，越来越多的新技术运用到建筑当中为人们提供更加舒适便捷的居住环境。

与此同时对有关供配电、照明、防雷、通信、有线电视等系统的要求越来越高，使得低压供配电走向高品质，并且进一步向多功能和综合方向发展。

本设计是在有关标准和规范的前提下，进行的建筑楼低压供配电的设计，并满足保障人身、设备及建筑安全，供电可靠、电能节约、技术先进和经济合理。

在我国城乡一体化加快，国内外倡导低碳经济的背景下。

我国住宅需求量很大，再加上居民生活水平的提高，大量现代化的家电进入普通老百姓家里，造成负荷的大大提高。

而原有建筑电气国家设计标准和地方标准已经远远不能满足设计要。

因此本设计试图探索适应当代住宅电气设计模式。

此外节能减耗是我国基本的国策之一，在充分满足完善建筑物功能的同时，减少能源消耗，提高能源利用率也是此设计探索之处。

关键词：建筑电气，电气系统，工程设计设计说明图例序号符号名称容量安装方式1 普通白炽灯（定位）吸顶安装2 声光控制吸顶安装3 轴流风机吸顶安装4 安全型灯吸顶安装5 单相二孔三孔安全型暗插座（车库）250V 15A 中心距地1.0m 暗装6 单相二孔三孔安全型暗插座250V 15A 中心距地0.4m厅卧室7 单相二孔三孔安全型暗插座（厨房）250V 15A 中心距地1.8m 暗装8单相三孔防溅型暗插座（卫生间）250V 15A 中心距地1.8m 暗装9 单相三孔暗插座（空调）250V 15A 中心距地2.2m 暗装10 单相单极暗开关250V 10A 中心距地1.4m 暗装11 单相双极暗开关250V 10A 中心距地1.4m 暗装12 单相三极暗开关250V 10A 中心距地1.4m 暗装13 照明配电箱底边距地1.4m 暗装目录1、工程概述 (5)2、设计依据、目的、要求和设计内容 (5)2.1 电气设计依据 (5)2.2 电气设计的要求 (6)2.3 设计要求 (6)2.4 主要设计内容 (6)3、负荷等级及供电电源 (6)3.1负荷等级 (6)3.2供电电源 (7)4、导线和电缆的选择 (10)4.1 电源、电缆进户方式 (10)4.2 线路的计算电流 (11)4.3 导线和电缆类型的选择 (11)4.4 电缆的选择 (14)4.5 绝缘保护层选择 (15)4.6中性线、保护线、保护中性线截面的选择 (15)4.7 本工程导线、电缆的选择 (16)5、室内配电设计 (19)5.1 配电箱 (19)5.2 箱式变电站 (20)5.3 本工程照明及配电 (20)6、室内电气照明及线路设计 (21)6.1 室内配线 (21)6.2 住宅支线回路的划分 (21)6.3 住宅内的电器设备 (22)6.4 室内灯具开关 (22)7、接地系统设计 (24)7.1 接地 (24)7.2 分类 (24)7.3 低压配电网的保护接地系统 (24)7.4 本工程接地系统 (29)8、防雷系统设计 (30)8.1 防雷措施 (30)8.2 接地及等电位 (31)8.3 防雷电波侵入 (31)8.4 本工程防雷等级 (32)9、弱点系统设计 (32)9.1 有线电视系统 (32)9.2电视系统设计 (33)9.3.同轴电缆的选择 (34)结束语 (34)主要参考文献 (35)致谢 (35)1、工程概述随着我国经济的快速发展和人民生活水平的提高，人们对住宅有了更高的要求。

4．电源及供电系统4.0.1 符合下列条件之一时，用户宜设置自备电源：1 需要设置自备电源作为一级负荷中的特别重要负荷的应急电源时或第二电源不能满足一级负荷的条件时。

2 设置自备电源较从电力系统取得第二电源经济合理时。

3 有常年稳定余热、压差、废弃物可供发电，技术可靠、经济合理时。

4 所在地区偏僻，远离电力系统，设置自备电源经济合理时。

5 有设置分布式电源的条件，能源利用效率高、经济合理时。

4.0.2 应急电源与正常电源之间，应采取防止并列运行的措施。

当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施。

4.0.3 供配电系统的设计，除一级负荷中的特别重要负荷外，不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计。

4.0.4 需要两回电源线路的用户，宜采用同级电压供电。

但根据各级负荷的不同需要及地区供电条件，亦可采用不同电压供电。

4.0.5 同时供电的两回及以上供配电线路中，当有一回路中断供电时，其余线路应能满足全部一级负荷及二级负荷。

4.0.6 供配电系统应简单可靠，同一电压等级的配电级数高压不宜多于两级；低压不宜多于三级。

4.0.7 高压配电系统宜采用放射式。

根据变压器的容量、分布及地理环境等情况，亦可采用树干式或环式。

4.0.8 根据负荷的容量和分布，配变电所应靠近负荷中心。

当配电电压为35kV 时，亦可采用直降至低压配电电压。

4.0.9 在用户内部邻近的变电所之间，宜设置低压联络线。

4.0 10 小负荷的用户，宜接入地区低压电网。

5 .电压选择和电能质量5.0.1 用户的供电电压应根据用电容量、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状及其发展规划等因素，经技术经济比较确定。

5.0.2 供电电压大于等于35kV时，用户的一级配电电压宜采用10kV；当6kV用电设备的总容量较大，选用6kV 经济合理时，宜采用6kV；低压配电电压宜采用220/380V，工矿企业亦可采用660V；当安全需要时，应采用小于50V 电压。
