离心机结构
离心机结构是一种用于分离液体混合物中的组分的设备。
它基本上由以下几个部分组成：筒体、进料口、出料口、搅拌器和离心机底盘。
筒体是离心机的主要组成部分，通常采用圆柱形，并由耐腐蚀材料制成。
它的内部通
常分为两个或多个区域，以提供更好的分离效果。
进料口位于筒体的顶部，用于将混合物
输入到离心机中。
出料口位于筒体底部，用于收集被分离的组分。
离心机的搅拌器位于筒体内部的中央，通过旋转来实现混合物的分离。
搅拌器通常由
一或多个叶片组成，这些叶片能够将混合物推向筒体壁面，从而加速分离过程。
搅拌器的
构造和大小可以根据分离效率和特定应用需求进行设计。
离心机底盘是支撑离心机的结构，通常由坚固的金属材料制成，以确保离心机在运行
过程中的稳定性和平衡性。
底盘还可能包括控制面板和操作面板，用于调节和监控离心机
的运行状态。
离心机结构的设计需要考虑多个因素，包括离心力、分离效率、材料选择等。
这些因
素的选择将根据具体的应用需求和处理的液体混合物而定。
离心机结构的设计旨在实现高效的液体分离，并且在不同的应用领域中有广泛的应用。
它的结构设计通常会根据特定的需求和要求进行调整和优化，以实现更好的性能和效果。
高速管式离心机说明书、结构、操作、安全注意事项及维护保养1. 简介高速管式离心机是一种常用于化工、制药、食品、环保等行业的离心设备。
该离心机具有高转速、高分离效率和易操作等特点，能够快速分离液体中的固体颗粒，提高生产效率。
2. 结构高速管式离心机主要由以下部分组成：2.1. 离心机壳体离心机壳体由优质不锈钢制成，具有较高的耐腐蚀性和强度。
壳体内设有定向流道，能够有效引导物料的流动，并保证分离效果。
2.2. 电机离心机配备了一台高功率电机，控制离心机的转速和运转状态。
电机可根据生产需求进行调节。
2.3. 转子转子是离心机的关键部件，通常由不锈钢材质制成。
转子内设有多个离心盘和分隔室，用于分离固液混合物。
2.4. 进料管道进料管道用于将待分离物料导入转子内。
进料管道连接在离心机壳体上，并通过旋转导轨与转子相连接。
2.5. 出料管道出料管道连接在离心机壳体上，用于分离后的物料的排出。
排出物料时，需要注意物料的性质和排出方式，避免对设备和环境造成危害。
3. 操作在操作高速管式离心机时，需要遵循以下步骤：3.1. 准备工作•确保离心机周围的工作环境清洁整齐，无杂物。
•检查离心机各部件是否正常运转，如电机、转子、进料管道和出料管道等。
•确保离心机连接到电源，并检查电源的供电情况。
3.2. 设置离心机参数•根据待分离物料的性质和要求，调整离心机的转速和运转时间。
•根据物料的量进行进料管道和出料管道的连接。
3.3. 启动离心机•将待分离物料通过进料管道导入转子内。
•打开电源开关，启动离心机的电机。
•根据设定的转速和运转时间，让离心机正常运行。
3.4. 停止离心机•在离心机运行至设定时间后，关闭电源开关，停止离心机的电机。
•等待离心机完全停止转动后，将分离后的物料从出料管道处取出。
4. 安全注意事项在操作和维护高速管式离心机时，必须遵守以下安全注意事项：4.1. 个人安全•操作人员应佩戴符合安全标准的防护眼镜、手套和服装。

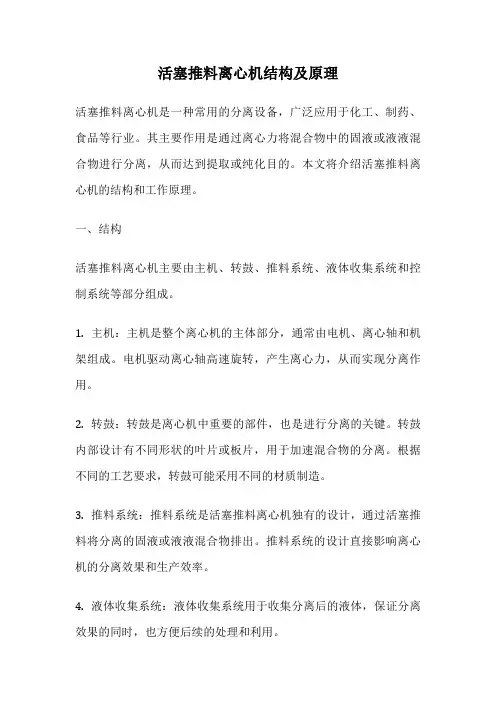

活塞推料离心机结构及原理活塞推料离心机是一种常用的分离设备，广泛应用于化工、制药、食品等行业。
其主要作用是通过离心力将混合物中的固液或液液混合物进行分离，从而达到提取或纯化目的。
本文将介绍活塞推料离心机的结构和工作原理。
一、结构活塞推料离心机主要由主机、转鼓、推料系统、液体收集系统和控制系统等部分组成。
1. 主机：主机是整个离心机的主体部分，通常由电机、离心轴和机架组成。
电机驱动离心轴高速旋转，产生离心力，从而实现分离作用。
2. 转鼓：转鼓是离心机中重要的部件，也是进行分离的关键。
转鼓内部设计有不同形状的叶片或板片，用于加速混合物的分离。
根据不同的工艺要求，转鼓可能采用不同的材质制造。
3. 推料系统：推料系统是活塞推料离心机独有的设计，通过活塞推料将分离的固液或液液混合物排出。
推料系统的设计直接影响离心机的分离效果和生产效率。
4. 液体收集系统：液体收集系统用于收集分离后的液体，保证分离效果的同时，也方便后续的处理和利用。
5. 控制系统：控制系统用于控制离心机的启动、停止、转速等参数，确保离心机的正常运行。
二、工作原理活塞推料离心机的工作原理主要是利用离心力将混合物中的固液或液液混合物分离。
具体步骤如下：1. 将混合物注入转鼓内，随着转鼓高速旋转，混合物中的组分受到离心力作用，分别沉降或上浮。
2. 固体颗粒或较重的组分沉积在转鼓壁上，形成固体层；液体或较轻的组分则在固体层上方形成液体层。
3. 当分离完成后，通过推料系统将固体层和液体层分别排出。
固体层通常通过活塞推料压出，而液体层则通过液体收集系统收集。
4. 经过上述步骤，混合物中的不同组分得到了有效分离，实现了提取或纯化的目的。
活塞推料离心机通过合理的结构设计和离心力的作用，实现了固液或液液混合物的高效分离。
其结构简单、操作方便，广泛应用于各种工业生产中，为生产过程提供了重要的支持。
希望本文对活塞推料离心机的结构和原理有所帮助，让读者对其工作原理有更深入的了解。
管式离心机的工作原理离心机常见问题解决方法管式离心机物料由底部进液口射入高速旋转的转鼓，全钢制结构，双层钢板防护,转鼓上部是挠性主轴调整旋转后形成强大的离心力场，使料液沿转鼓内壁向上流动，管式离心机的实际生产本领视分别介质和分别效果而定管式离心机物料由底部进液口射入高速旋转的转鼓，全钢制结构，双层钢板防护,转鼓上部是挠性主轴调整旋转后形成强大的离心力场，使料液沿转鼓内壁向上流动，管式离心机的实际生产本领视分别介质和分别效果而定。
样品在与空气高速旋转摩擦产生的温度上升的幅度是很小的,离心力场的作用下密度较大的固体微粒渐渐沉积在转鼓内壁形成沉渣层。
电动机通过传送带：比重点的液相形成外环，高速管式离心机流动到转鼓上部从各自的排液口排出，微量固体沉积在转鼓壁上，速度模式可选RPM或者g（RCF）。
介质腐蚀性强等物料的提取、浓缩、澄清较为适用!澄清型离心机：厂方可依据用户要求安装冷却管道，待停机后人工卸出，澄清后的液相流动到转鼓上部的排液口排出。
样品在与空气高速旋转摩擦产生的温度上升的幅度是很小的!而且自动识别转子！机器里接受了一台独立的系统来保证离心机无振动运行，通过皮带、涨紧轮、小皮带轮将动力传递给挠性主轴，并且带动转鼓作高速顺时旋转。
内置四个滚筒，滚筒随圆盘高速旋转即产生公转和自转的相对运动！管式离心机具有一个修长而高速旋转的转鼓,紧要用于分别各种难分别的乳液，特别适用于二相比重清操作时沉积在转鼓壁上的沉渣由人工排出，以及含有少量杂质的液－液－固分别。
接受免维护交流变频电机驱动，固体粒径细、含量低；适配器，适用于0.2mL管和八联管。
适用于标准转子上的分别；倾转式机身极大的降低了劳动强度。
在原有通用型的基础上加以改进，离心机将会自动停止。
特别适用于浓度小粘质保期十八个月，终生免费维护，以防止物料染菌。
较优惠的价格供应所需的备品备件和易损件,生物制品的提取，例如细胞、菌体的收集、发酵液的提取；各种葡萄糖的沉降，油漆，各种树脂，橡胶溶液提纯；不同一般机械的是具有点动功能，可进行短时离心。
离心机的结构及工作原理
离心机的结构及工作原理:
1. 结构:离心机主要由电机、转子、转子轴、样本载体等组成。
2. 工作原理:
- 电机提供转动力,带动转子高速旋转。
- 样本置于载体(如管、皿等)中,载体固定在转子上。
- 转子高速旋转时,载体也随之旋转,样本受到离心力。
- 离心力使样本中的细胞、颗粒等悬浮物在载体中迁移,按质量和密度分层。
- 转子转速越快,离心力越大,分离越彻底。
- 设置不同时间可收获顶层浮Phase、中间层和底层沉淀。
- 离心机通过离心原理,实现样品的分离、精炼等操作。
综上,离心机利用旋转产生离心力,使样本分离,是医学实验必备仪器。
离心机的典型结构及工作原理离心机是一种常见的旋转设备，它通过高速旋转将物质分离成不同的组分。
离心机的典型结构包括转鼓、电动机、传动装置、离心机壳体和控制系统等。
转鼓是离心机最重要的部件之一，它是一个圆筒形的容器，通常由金属或塑料制成。
转鼓内部有许多孔洞或细缝，用于将物质分离成不同的组分。
转鼓的设计通常考虑到物质的性质和分离要求，例如，可以选择不同的孔径和孔洞形状，以适应不同的分离要求。
传动装置是将电动机的动力传递给转鼓的重要设备。
它通常由皮带、齿轮或链条等组成。
传动装置的设计要求具有良好的传动效率和可靠性，以确保转鼓的高速旋转。
离心机壳体是离心机的外部保护结构，它通常由金属材料制成，并具有良好的强度和刚度。
离心机壳体的设计还考虑到对转鼓的支撑和固定，以确保离心机的稳定运行。
控制系统是离心机的核心部分，它负责控制离心机的启停、转速调节、温度控制等功能。
控制系统通常由电气控制柜、传感器和控制器等组成。
通过设置合适的参数，可以实现对离心机分离过程的精确控制。
离心机的工作原理基于离心力的作用。
当离心机开始旋转时，物质被投放到转鼓中。
由于转鼓的高速旋转，物质受到离心力的作用，使得物质的不同组分在转鼓内部产生不同的受力情况。
根据物质的密度和粒径等特性，不同组分会受到不同的离心力，从而产生不同的分离效果。
重物质（如固体颗粒）受到的离心力较大，会沉积在转鼓的内壁上；而轻物质（如液体）受到的离心力较小，会留在转鼓的中心区域。
通过合理设置转鼓的结构和操作参数，可以实现不同组分的有效分离。
分离物质的过程通常包括进料、分离、排料等步骤。
进料时，物质通过进料口进入转鼓；在高速旋转的作用下，物质被分离成不同的组分；最后，分离后的物质通过排料口排出。
离心机在许多领域都有广泛的应用，例如生物医药、食品加工、化工等。
在生物医药领域，离心机常用于细胞分离、蛋白质提取等过程；在食品加工领域，离心机通常用于乳品、果蔬汁的榨取和澄清；在化工领域，离心机常用于液体-液体分离、固液分离等过程。
离心机的典型结构及工作原理离心机是一种利用离心力将物料分离的设备，其主要结构包括离心机壳体、转鼓、滤网、进料管、排渣口等部分。
离心机的工作原理是通过转动转鼓，使物料在离心力的作用下分离出不同密度或不同粒径的组分。
1.离心机壳体：离心机壳体是离心机的外壳，它起到固定和保护内部构件的作用。
壳体通常是圆筒形，由高强度材料制成，具有一定的刚度和强度。
2.转鼓：转鼓是离心机中最重要的部分，它是离心分离的核心装置。
转鼓通常由金属材料制成，内部设有滤网或筛网。
转鼓的形状可以是圆柱形、圆锥形或盘片形，具体形状取决于分离物料的特性。
3. 滤网：滤网位于转鼓内部，用于分离固液混合物中的固体颗粒。
滤网的孔径大小可以根据需要进行选择，通常为0.1~2mm。
滤网的材料可以是金属丝网、金属复合网、刺绳网等。
4.进料管：进料管是将待分离物料引入离心机转鼓内部的通道。
进料管通常通过旋转接头与转鼓连接，以保持转鼓内部的密封性。
在进料管内部，通常设有进料喇叭口或导流装置，以减少物料的冲击和堵塞。
5.排渣口：排渣口用于排除离心机内部分离后的固体颗粒。
排渣口位于离心机底部，通常设有自动排渣阀和手动排渣阀。
自动排渣阀可以根据一定的时间和温度设定进行开启和关闭，而手动排渣阀则需要手动操作。
离心机的工作原理主要是利用离心力将混合物分离成固体和液体两个相或多个相的过程。
离心力是由转鼓的高速旋转产生的，它会产生一个沿轴向的离心力和一个沿径向的离心力。
当物料进入离心机转鼓后，由于离心力的作用，重质物料会向外壁移动，而轻质物料则靠近内壁。
同时，固体颗粒会沉积在离心机的滤网上，形成固体层，而液体则经过滤网流向转鼓的内部，最终通过排渣口排出。
离心机的工作过程一般包括以下步骤：1.进料：将待分离物料通过进料管引入离心机转鼓内部。
2.分离：物料在高速旋转的转鼓内部，受到离心力的作用，使固体和液体分离。
3.固液分离：固体颗粒被滤网截留在离心机转鼓内部形成固体层，而液体则通过滤网进入转鼓内部。

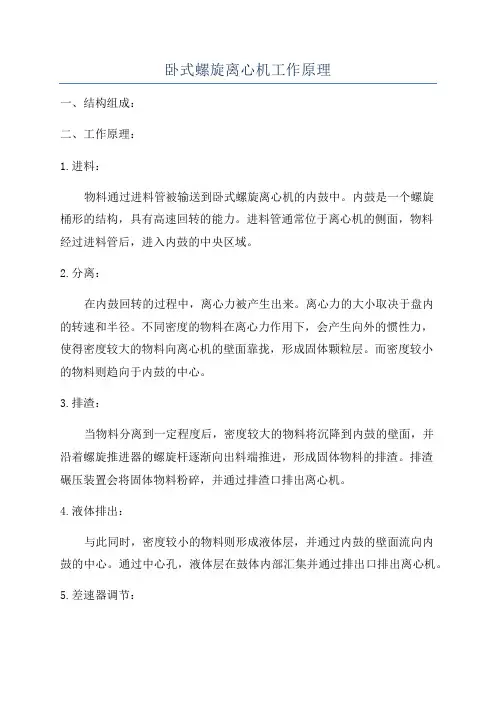

卧式螺旋离心机工作原理一、结构组成：二、工作原理：1.进料：物料通过进料管被输送到卧式螺旋离心机的内鼓中。
内鼓是一个螺旋桶形的结构，具有高速回转的能力。
进料管通常位于离心机的侧面，物料经过进料管后，进入内鼓的中央区域。
2.分离：在内鼓回转的过程中，离心力被产生出来。
离心力的大小取决于盘内的转速和半径。
不同密度的物料在离心力作用下，会产生向外的惯性力，使得密度较大的物料向离心机的壁面靠拢，形成固体颗粒层。
而密度较小的物料则趋向于内鼓的中心。
3.排渣：当物料分离到一定程度后，密度较大的物料将沉降到内鼓的壁面，并沿着螺旋推进器的螺旋杆逐渐向出料端推进，形成固体物料的排渣。
排渣碾压装置会将固体物料粉碎，并通过排渣口排出离心机。
4.液体排出：与此同时，密度较小的物料则形成液体层，并通过内鼓的壁面流向内鼓的中心。
通过中心孔，液体层在鼓体内部汇集并通过排出口排出离心机。
5.差速器调节：卧式螺旋离心机通常配备有差速器，用于调节内鼓与差速壳体的相对速度。
在分离过程中，由于密度差异，物料在内鼓中的位置也会发生变化。
差速器根据不同物料的特性，调整内鼓的转速，以使物料能够得到更好的分离效果。
三、应用范围：卧式螺旋离心机广泛应用于化工、制药、食品、冶金、环保等行业。
例如，在制药行业中，卧式螺旋离心机可用于搅拌后的药物或化学混合物的分离；在食品行业中，可用于分离果汁中的固体颗粒和果皮等；在环保行业中，可用于固液分离处理工艺中的固体废物等。
总结：卧式螺旋离心机是一种利用离心力和物料密度差异进行分离的设备，其工作原理包括进料、分离、排渣和液体排出等步骤。
它的结构主要由鼓体、螺旋推进器、差速器等组成。
卧式螺旋离心机广泛应用于多个行业，能够有效地完成固液分离的工作。
离心机的构造
离心机是一种机械设备，用于将物体通过旋转产生的离心力进行分离或分级处理。
它由以下几个主要部分构成：
1. 转子：离心机的核心部件，通常是一个圆盘或圆筒状的物体，可围绕中心轴旋转。
转子通常由金属或其他耐腐蚀材料制成，以确保强度和耐用性。
2. 驱动装置：用于为离心机提供旋转动力的装置。
可以是一个电动马达、发动机或其他能提供足够转速和扭矩的动力源。
3. 液体或气体供应系统：提供进行离心分离或分级操作所需的流体介质，例如水、溶液、气体或混合物。
这些液体或气体由管道或喷嘴输入到离心机中。
4. 进料管道：用于将待分离或分级的物质引入离心机中。
进料管道通常与离心机的进料室连接，并通过一系列导向装置将物质引导到转子上。
5. 分离室：位于离心机的旋转部分内部的空间，用于分离物质。
分离室通常具有一定的几何形状，以最大限度地利用离心力进行分离操作。
6. 出料管道：用于从离心机中移出已分离或分级的物质。
出料管道通常位于离心机的边缘或底部，确保物质的顺利流出。
此外，离心机可能还包括各种控制系统、传感器、电子显示屏
等附属设备，用于监测和调节离心机的运行状态和操作参数，以提高分离或分级的效率和准确性。
不同类型的离心机可能具有不同的结构和工作原理，适用于不同的应用领域。
立式离心机结构及工作原理立式离心机是一种广泛应用于化工、制药、食品等领域的高效分离设备。
本文将详细介绍立式离心机的结构及工作原理，以便读者更全面地了解这一重要设备。
一、立式离心机的结构1. 主机结构立式离心机的主机包括主机壳体、壳体盖、滚筒、轴承座、进料管和出料管等部分。
主机壳体通常由碳钢、不锈钢等材料制成，具有一定的强度和密封性能。
壳体盖和主机壳体通过螺栓固定，形成整体结构。
滚筒则是主机内部的主要工作部件，用于装载物料并进行高速旋转。
轴承座用于支撑滚筒和保证其在高速旋转过程中的稳定性。
进料管和出料管分别用于将物料输入和输出离心机。
2. 驱动系统立式离心机的驱动系统一般由电机、联轴器和变速箱组成。
电机通过联轴器与变速箱相连，变速箱再通过传动轴与滚筒相连。
驱动系统通过控制电机的转速，从而控制离心机的工作状态。
3. 控制系统控制系统包括电气控制柜、仪表和传感器等部件。
电气控制柜用于集中控制离心机的启停、转速调节等操作。
仪表用于监测离心机的工作参数，如转速、温度、压力等。
传感器则用于实时监测离心机内部的工作状态，以保证其安全可靠运行。
二、立式离心机的工作原理立式离心机的工作原理是利用物料在高速旋转的离心力场中发生分离。
其工作过程主要可以分为进料、分离和出料三个阶段。
1. 进料阶段物料通过进料管输入离心机，然后由离心机内部的进料装置分配到滚筒内。
在进料阶段，物料会被分散到滚筒内部，并随着滚筒的高速旋转而产生离心力。
2. 分离阶段在滚筒高速旋转的情况下，物料中的不同成分会受到不同的离心力影响，从而发生分离。
具体来说，物料中密度较大的成分受到的离心力较大，会向滚筒壁内移动，形成离心沉降层；而密度较小的成分受到的离心力较小，会向滚筒中心移动，形成离心浮升层。
通过这种方式，物料中的不同成分可以被有效地分离出来。
3. 出料阶段经过分离后，不同成分的物料会分别沉积在滚筒内部的不同区域。
在出料阶段，通过滚筒内部的出料装置，可以将分离后的不同成分分别输出到出料管中，完成离心分离过程。
《装备维修技术》2021年第13期简述医用离心机的基本结构原理及故障维修方法徐 峰 （湖南湘仪实验室仪器开发有限公司，湖南 长沙 410200）摘 要：我国现代医院中医用离心机的应用非常广泛，通过离心沉降原理，致使不同密度细胞粒子在溶液中实现分离、提纯及浓缩。
但在具体使用过程中经常会出现某些问题，作为使用人员及维修人员，要知晓该仪器的基本结构原理，并了解常见的使用故障，同时还能妥善处理其故障问题。
本文针对医用离心机的基本结构原理与常见故障的维修方式进行阐述。
关键词：医用离心机；基本机构原理；仪器故障；维修方法前言离心技术是借助沉降运动在离心力场中把物体分离、分析出来的技术。
离心机的主要技术就是离心技术，离心机能有效分离纯化生物体的组分，进而判断患者疾病的发生与发展，在一定程度上帮助临床医师更加准确的判断患者疾病。
本次分析应用湘仪离心机，该离心机的系统分离效果非常好，而且振幅小、噪音低，比较适合室温环境或者低温环境下的溶液分离。
在临床检验中离心机的应用频率较高，但是如若使用不当或者缺少定期检查保养和维护会导致离心机出现故障无法使用，因此离心机的维修保养是非常关键的[1]。
本文主要以湘仪离心机为例分析其基本结构原理，并针对其日常故障的维修方法进行阐述。
具体如下：1离心机的基本结构原理1.1离心机原理借助旋转运动产生的离心力与物质沉降系数、浮力密度之间的差异进行提纯、浓缩和分离生物样品的一种技术称为离心技术。
高速旋转状态下悬浮液会由于离心力的作用，将悬浮液中的微小颗粒按照一定的速度沉降与分离，离心力的转速、颗粒大小、质量以及密度决定了悬浮液中颗粒的沉降速度。
离心机是通过离心机转子高速旋转过程产生的离心力开展工作的，可使得液体中的微粒快速扩散，提高沉降速度，将品种不同的浮力密度和不同沉降系数的物质进行分离[2]。
1.2离心机结构1.3低速离心机结构低速离心机的结构相对简单，主要结构有电动机、离心转盘、定时器、调速器、离心套管以及底座等零件。
