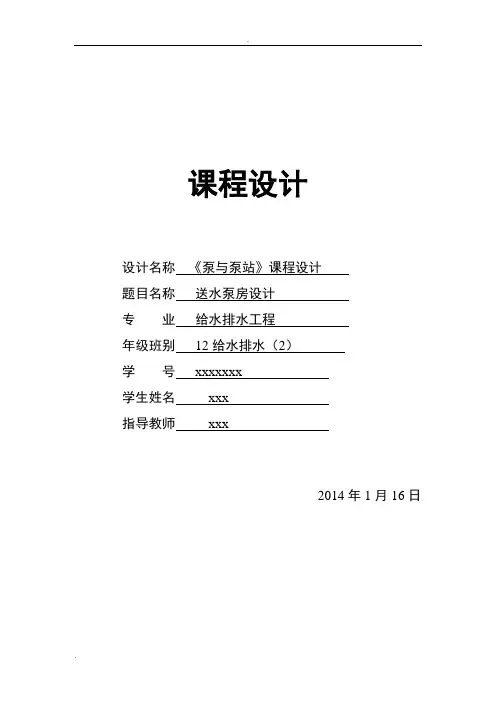

泵与泵站课程设计说明书最后成果

课程设计设计名称《泵与泵站》课程设计题目名称送水泵房设计专业给水排水工程年级班别12给水排水（2）学号xxxxxxx学生姓名xxx指导教师xxx2014年1月16日《泵与泵站》课程设计说明书本课程设计的任务是根据所给定的原始资料设计某城市新建给水工程的送水泵房。

一、设计目的本课程设计的主要目的是把《泵与泵站》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。

二、设计基本资料1、某城市最高日用水量为4 万m3/d，时变化系数K h=1.6，日变化系数K d=1.3，管网起点至最不利点水头损失为12m，最不利点地面标高为20m，楼房一般四层（服务水头20m），泵站至管网起点设两条输水管（均为铸铁管），每条长500m，管径500mm，泵站处地面标高为17.2m，吸水井最高水位17.70m，最低水位14.20m，按一处火灾核算，消防流量30L/s，发生火灾时管网起点至最不利点水头损失为17.50m，管网中无水塔。

2、地区气象资料可根据设计需要由当地气象部门提供。

3、水厂为双电源进行。

三、工作内容及要求本设计的工作内容由两部分组成：1、说明书2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）水泵设计流量及扬程（4）水泵机组选择（5）吸、压水管的设计（6）机组及管路布置（7）泵站内管路的水力计算 （8）辅助设备的选择和布置 （9）泵站各部分标高的确定 (10)泵房平面尺寸确定1、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制送水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。

泵站建筑部分可示意性表示或省略，在图纸上应列出泵站主要设备及管材配件的等材料表。

一、总述本设计中，送水泵房为矩形，长为23.472m ，宽为9.340m 。

泵房为半地下式，泵房上设有操作平台，建筑总高为9.447m 。

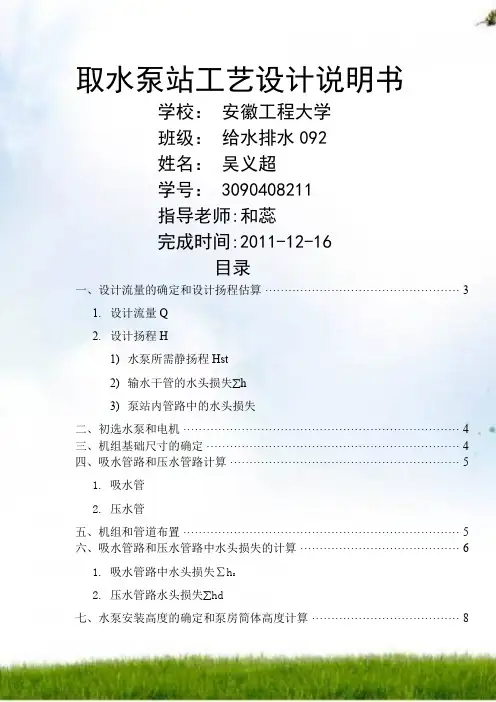

取水泵站工艺设计说明书学校：安徽工程大学班级：给水排水092姓名：吴义超学号： 3090408211指导老师:和蕊完成时间:2011-12-16目录一、设计流量的确定和设计扬程估算 (3)1.设计流量Q2.设计扬程H1)水泵所需静扬程Hst2)输水干管的水头损失∑h3)泵站内管路中的水头损失二、初选水泵和电机 (4)三、机组基础尺寸的确定 (4)四、吸水管路和压水管路计算 (5)1.吸水管2.压水管五、机组和管道布置 (5)六、吸水管路和压水管路中水头损失的计算 (6)1.吸水管路中水头损失∑h s2.压水管路水头损失∑hd七、水泵安装高度的确定和泵房简体高度计算 (8)八、附属设备的选择 ······································································· 9 1. 起重设备 2. 引水设备 3. 排水设备 4. 通风设备 5. 计量设备九、泵房建筑高度的确定 ................................................................ 10 十、泵房平面尺寸的确定 .. (10)一一、、 设设计计流流量量的的确确定定和和设设计计扬扬程程估估算算:: (1)设计流量Q考虑到输水干管漏损和净化场本身用水，取自用水系统α=1.05，则设计流量为 Q=1.05×83000/24=3631.25m 3/h=1.009 m 3/h （2）设计扬程H 1.泵所需的净扬程H ST通过取水部分的计算已知在最不利情况下(即一条自流管检修，另一条自流管通过75%的设计流量时), 从取水头部到泵房吸水间的全部水头损失为0.89m ，则吸水间的最高水面标高为16.82-0.89=15.93m,最低水面标高13.90-0.89=13.01m 。

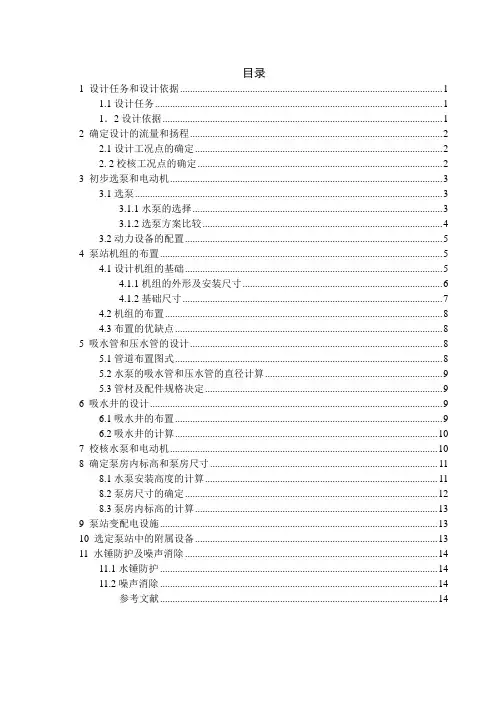

目录1 设计任务和设计依据 (1)1.1设计任务 (1)1．2设计依据 (1)2 确定设计的流量和扬程 (2)2.1设计工况点的确定 (2)2. 2校核工况点的确定 (2)3 初步选泵和电动机 (3)3.1选泵 (3)3.1.1水泵的选择 (3)3.1.2选泵方案比较 (4)3.2动力设备的配置 (5)4 泵站机组的布置 (5)4.1设计机组的基础 (5)4.1.1机组的外形及安装尺寸 (6)4.1.2基础尺寸 (7)4.2机组的布置 (8)4.3布置的优缺点 (8)5 吸水管和压水管的设计 (8)5.1管道布置图式 (8)5.2水泵的吸水管和压水管的直径计算 (9)5.3管材及配件规格决定 (9)6 吸水井的设计 (9)6.1吸水井的布置 (9)6.2吸水井的计算 (10)7 校核水泵和电动机 (10)8 确定泵房内标高和泵房尺寸 (11)8.1水泵安装高度的计算 (11)8.2泵房尺寸的确定 (12)8.3泵房内标高的计算 (13)9 泵站变配电设施 (13)10 选定泵站中的附属设备 (13)11 水锤防护及噪声消除 (14)11.1水锤防护 (14)11.2噪声消除 (14)参考文献 (14)1 设计任务和设计依据1.1设计任务进行25万吨给水泵站设计选择水泵、配置动力设备，布置机组、设计吸水及压水管路和计算确定水泵的安装高度。

另外要进行泵站平面和高程设计及泵站内主要附属设备的选择。

1．2设计依据Ⅰ原始资料:1、最高日用水量40000（每人递加10000）m3/日。

2、最高日用水量变化见下图中曲线。

3、最高日最高时管网水头损失10（100000以下每人递增1m，100000以上每人递增2m）m。

4、管网最不利点标高65 m。

5、消防用水量（50000以下为1000，50000-100000为3000，大于100000为5000）m3。

6、消防时管网水头损失15 m。

7、火灾发生处标高63 m。

泵与泵站课程设计说明书目录第1章泵与泵站课程设计任务书 (2)第2章内容摘要 (4)第3章设计计算 (5) (5) (5) (6) (6) (7) (7)3.3.4泵并联工况点（图解法） (9) (12)3.4.1 S型单级双吸离心泵外形尺寸和安装尺寸 (12)3.4.2 水泵基础尺寸的确定 (13)3.5 吸、压水管道计算 (14) (14) (15) (16) (20) (21)第1章泵与泵站课程设计任务书城镇给水泵站，资料如下：Qmax—最大供水量（米3/时）；Qmin—最小供水量（米3/时）；Z1—泵站外地面标高（米）；Z2—管网计算最不利点标高（米）；H 自—最不利点要求的自由水头（mH2O）；Σh压—相应最大供水量时由泵站至最不利点输水管及管网的总水头损失（mH2O）；Z0,max—吸水池最高水位（米）；Z0,min—吸水池最低水位（米）；采用无水塔供水系统。

最大供水量至最小供水量之间的各供水量发生机率假定是均等的。

泵站附近地形平坦。

当地冰冻深度0.82米。

最高水温24o C；吸水井距泵站外墙中心线3米；经平面布置,泵站出水管须在吸水井对面,输水管采用两条；距泵站最近的排水检查井底标高比泵站外地面低1.40米，排水管径400mm，检查井距泵站5米；水厂地质为亚粘土，地下水位低于地面5米；变电所与泵站分建，泵站设计不考虑高压配电及变压器布置；一般故障及检修时应保证70%的供水量。

第2章内容摘要本设计为华北乙市给水泵站的设计，采用无水塔供水系统。

最大供水量至最小供水量之间的各供水量发生机率假定是均等的。

泵站附近地形平坦，水厂地质为亚粘土，地下水位低于地面5米。

变电所与泵站分建，泵站设计不考虑高压配电及变压器布置。

一般故障及检修时应保证70%的供水量。

其基本设计思路为根据城市最大最小供水量和供水地形，在满足最不利点供水要求的情况下，分别计算最大、最小流量所对应的扬程，以此扬程范围和流量范围选取可能采用的型号的水泵，在经过方案比较，根据设计资料要求拟定可能的泵的组合形式（互为备用），水泵组合方案，从技术、经济、操作管理各方面进行分析比较，最后确定选择的方案。

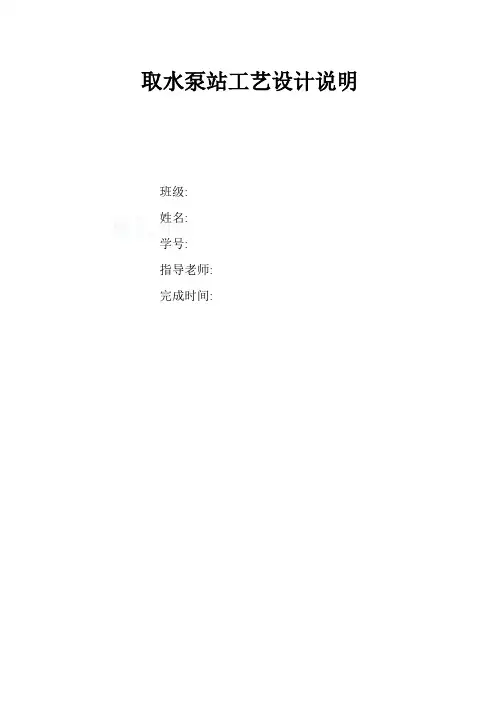

取水泵站工艺设计说明班级:姓名:学号:指导老师:完成时间:一、目的和要求1、加深理解和巩固《水泵和水泵站》所讲授的内容。

2、掌握给水泵站工艺设计的步骤、方法和内容。

3、提高设计计算及绘图能力。

4、熟悉并能应用一些常用的设计资料及设计手册。

5、培养独立的分析问题和解决问题的能力。

二、设计题目取水泵站工艺扩大初步设计三、设计资料1、设计流量5万米3/日（不包括厂内自用水），水厂自用水系数α=10%。

2、泵水水质符合国家饮用水水源卫生规定。

河边无冰冻现象，根据河岸地质地形已确定采用固定式取水泵房，从吸水井中抽水，吸水井采用自流从江中取水，取水头部到吸水井间自流管的长度为200米。

3、水源洪水位标高为90.25米（1%频率），枯水位标高为75.50米（97%频率），常年平均水位为81.75米。

4、净化场混合井水面标高为109.05米，取水泵站到净化场输水干管全长为100米。

5、水厂为双电源进线，电力充分保证。

四、设计内容及成果1、设计内容取水头部，自流管；水泵机组及其平面布置；吸水井、泵房平面及高度；吸、压水管道；泵房辅助设备；输水干管。

2、设计成果设计成果包括两大部分。

（1）设计说明书要求文字通顺，字体工整，简明扼要，内容完整，其它内容包括：设计概述；取水头部和自流管的设计计算；取水泵站流量和扬程的确定；水泵机组和电机的选择及布置；吸压水管的设计计算及布置；泵站辅助设备的选择；泵站平面及高度的确定。

（2）、设计图纸图纸以A3图纸为主，其它内容包括：取水头部和泵站工艺的平、剖面图，主要设备材料表。

图面要整洁，一定要求工程字体。

五、时间安排本课程设计为二周。

六、指导教师2目录一、流量的计算 (4)二、取水头部 (4)三、自流管的设计 (4)四、设计扬程估算 (5)五、水泵机组的选择及平面布置 (5)六、机组尺寸的确定 (7)七、吸、压水管道的设计 (7)1）吸水管2）压水管八、泵站内管路的水力计算 (8)1.吸水管路中水头损失∑hs2.压水管路水头损失 hd九、泵房辅助设备 (9)1.计量设备2.引水设备3.排水设备4.通风设备5.起重设备十、泵站各部分标高的确定 (10)十一、泵房平面尺寸确定 (10)- - 3一、流量的计算泵站的自用水系数a=1.1一级泵站的设计流量Qr=aQd/T所以设计流量Qr=1.1×50000/24=2291.7m3/h=0.6366m3/s二、取水头部：取水头部采用箱式Fo =Q/vK1K2Fo——进水孔或格栅面积（m2）Q——进水孔设计流量（m3/s）v——进水孔设计流速，无冰絮时采用0.4~1.0m/s，现取0.4m/sK1——删条引起的面积减少系数，K=b/(b+s)，b为删条净距，一般采用30~120mm（现取40mm），s为删条厚度，一般采用10mm。

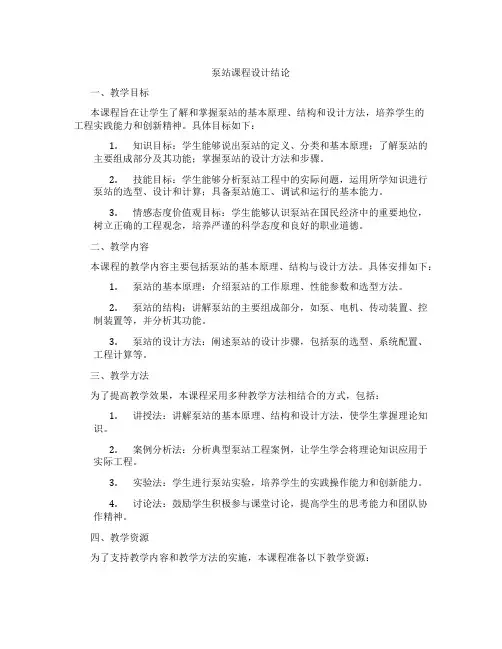

泵站课程设计结论一、教学目标本课程旨在让学生了解和掌握泵站的基本原理、结构和设计方法，培养学生的工程实践能力和创新精神。

具体目标如下：1.知识目标：学生能够说出泵站的定义、分类和基本原理；了解泵站的主要组成部分及其功能；掌握泵站的设计方法和步骤。

2.技能目标：学生能够分析泵站工程中的实际问题，运用所学知识进行泵站的选型、设计和计算；具备泵站施工、调试和运行的基本能力。

3.情感态度价值观目标：学生能够认识泵站在国民经济中的重要地位，树立正确的工程观念，培养严谨的科学态度和良好的职业道德。

二、教学内容本课程的教学内容主要包括泵站的基本原理、结构与设计方法。

具体安排如下：1.泵站的基本原理：介绍泵站的工作原理、性能参数和选型方法。

2.泵站的结构：讲解泵站的主要组成部分，如泵、电机、传动装置、控制装置等，并分析其功能。

3.泵站的设计方法：阐述泵站的设计步骤，包括泵的选型、系统配置、工程计算等。

三、教学方法为了提高教学效果，本课程采用多种教学方法相结合的方式，包括：1.讲授法：讲解泵站的基本原理、结构和设计方法，使学生掌握理论知识。

2.案例分析法：分析典型泵站工程案例，让学生学会将理论知识应用于实际工程。

3.实验法：学生进行泵站实验，培养学生的实践操作能力和创新能力。

4.讨论法：鼓励学生积极参与课堂讨论，提高学生的思考能力和团队协作精神。

四、教学资源为了支持教学内容和教学方法的实施，本课程准备以下教学资源：1.教材：选用权威、实用的泵站教材，为学生提供系统、全面的知识体系。

2.参考书：提供相关的泵站设计、施工和运行方面的参考书籍，丰富学生的知识储备。

3.多媒体资料：制作精美的课件、教学视频等，增强课堂教学的趣味性和生动性。

4.实验设备：准备完善的泵站实验设备，为学生提供实践操作的机会。

五、教学评估本课程的评估方式包括平时表现、作业、考试等，旨在全面、客观地评价学生的学习成果。

具体安排如下：1.平时表现：通过课堂参与、提问、讨论等方式，评估学生的学习态度和课堂表现。

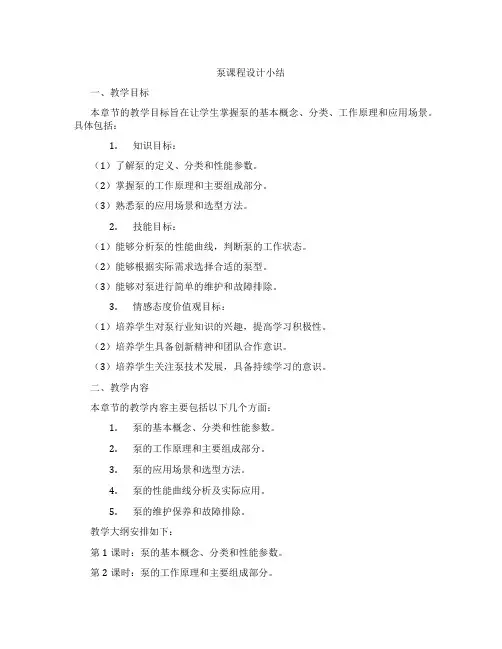

泵课程设计小结一、教学目标本章节的教学目标旨在让学生掌握泵的基本概念、分类、工作原理和应用场景。

具体包括：1.知识目标：（1）了解泵的定义、分类和性能参数。

（2）掌握泵的工作原理和主要组成部分。

（3）熟悉泵的应用场景和选型方法。

2.技能目标：（1）能够分析泵的性能曲线，判断泵的工作状态。

（2）能够根据实际需求选择合适的泵型。

（3）能够对泵进行简单的维护和故障排除。

3.情感态度价值观目标：（1）培养学生对泵行业知识的兴趣，提高学习积极性。

（2）培养学生具备创新精神和团队合作意识。

（3）培养学生关注泵技术发展，具备持续学习的意识。

二、教学内容本章节的教学内容主要包括以下几个方面：1.泵的基本概念、分类和性能参数。

2.泵的工作原理和主要组成部分。

3.泵的应用场景和选型方法。

4.泵的性能曲线分析及实际应用。

5.泵的维护保养和故障排除。

教学大纲安排如下：第1课时：泵的基本概念、分类和性能参数。

第2课时：泵的工作原理和主要组成部分。

第3课时：泵的应用场景和选型方法。

第4课时：泵的性能曲线分析及实际应用。

第5课时：泵的维护保养和故障排除。

三、教学方法为了提高教学效果，本章节将采用以下教学方法：1.讲授法：讲解泵的基本概念、分类、工作原理和应用场景。

2.案例分析法：分析实际工程中的泵案例，帮助学生理解泵的选型和应用。

3.实验法：安排实验室实践，让学生亲自动手操作，加深对泵的理解。

4.讨论法：分组讨论泵的性能曲线分析及维护保养方法，促进学生互动。

四、教学资源本章节的教学资源包括：1.教材：《泵与风机》等相关教材。

2.参考书：泵行业相关标准、规范及技术资料。

3.多媒体资料：泵的图片、视频、动画等。

4.实验设备：泵及附属设备、工具等。

通过以上教学资源，为学生提供丰富的学习体验，提高教学效果。

五、教学评估本章节的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。

具体包括：1.平时表现：通过课堂提问、小组讨论等环节，记录学生的参与程度和表现。

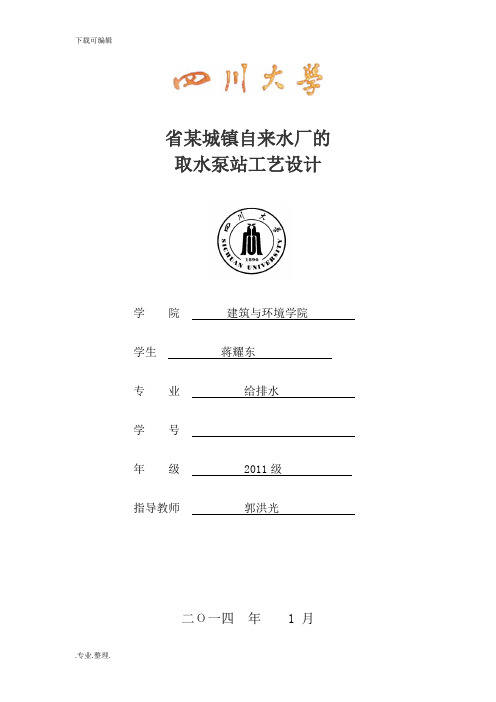

省某城镇自来水厂的取水泵站工艺设计学院建筑与环境学院学生蒋耀东专业给排水学号年级 2011级指导教师郭洪光二Ο一四年 1 月目录第一章设计任务及设计资料1.1 设计资料 (3)1.2 设计任务 (3)第二章设计计算2.1 取水泵站枢纽布置 (4)2.2 设计流量的确定和设计扬程估算 (4)2.3 初选泵和电机 (5)2.4 机组基础尺寸的确定 (7)2.5 吸水管路和压水管路计算 (8)2.6 机组和管道布置 (8)2.7 吸水管路和压水管路中水头损失的计算 (9)2.8 消防校核 (10)2.9 泵安装高度的确定和泵房筒体高度计算 (11)2.10 附属设备的选择 (11)2.11 泵房建筑高度的确定 (13)2.12 泵房平面尺寸的确定 (14)2.13 附图及参考资料 (14)第三章结束语第一章设计任务及设计资料1.1 设计资料1.1.1城镇规划资料该城镇规划近期为2020年，远期为2030年。

取水泵站设计要求近远期结合，泵房土建部分按远期设计，设备只安装近期要求的设备。

（1）设计用水量资料该城镇近期设计水量为6400m3/d，远期设计水量为近期的1.4倍为8960m3/d。

（2）城镇消防供水要求根据防火规要求，该城镇同时发生火灾次数为两次，每次消防用水量为45L/s，火灾延续时间按2小时计。

消防储水使用后要求24小时补满。

（3）供水安全性要求要求连续供水，事故时输水管供水量不低于正常供水时流量的75%。

1.1.2泵站设计资料（1）水文、地质资料在拟建一级泵站河段处百年一遇洪水位为590.60m，常水位为585.55m，97%保证率的枯水位为582.50m。

97%保证率的枯水流量为31.5m3/s。

河流断面见附图1，河流水质符合《生活饮用水水源水质标准》。

在拟建一级泵站的河流断面及净水厂的空地布置有钻孔。

由地质柱状图可看出，表层有2m厚的砂粘土覆盖层，以下是中密卵石层或砂岩，适合工程建设。

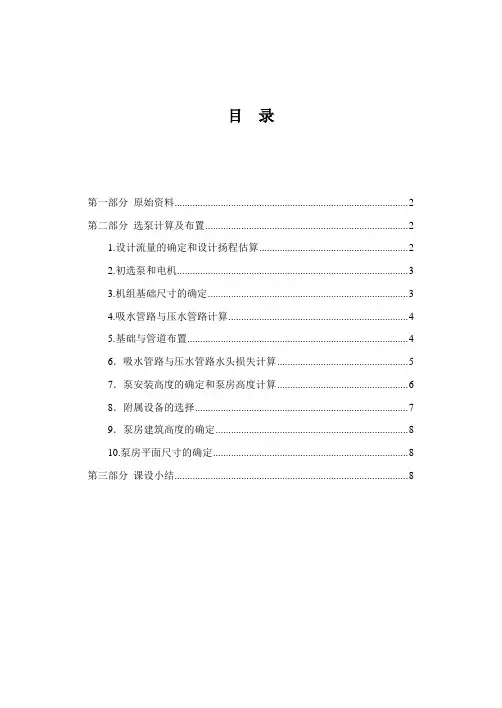

目录第一部分原始资料 (2)第二部分选泵计算及布置 (2)1.设计流量的确定和设计扬程估算 (2)2.初选泵和电机 (3)3.机组基础尺寸的确定 (3)4.吸水管路与压水管路计算 (4)5.基础与管道布置 (4)6．吸水管路与压水管路水头损失计算 (5)7．泵安装高度的确定和泵房高度计算 (6)8．附属设备的选择 (7)9．泵房建筑高度的确定 (8)10.泵房平面尺寸的确定 (8)第三部分课设小结 (8)------序------取水泵站在水厂中也称一级泵站。

在地面水水源中，取水泵站一般由吸水井、泵房及闸阀井三部分组成。

取水泵站由于它靠江临水的特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。

其从水源中吸进所需处理的水量，经泵站输送到水处理工艺流程进行净化处理。

本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。

取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。

设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。

在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。

在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。

此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。

泵与泵站课程设计计算书第一部分 原始资料某新建水源工程近期设计水量1600003m /d ，要求远期发展到2800003m /d ，采用固定式取水泵房（一级泵站），两条直径为1200mm 的钢制自流管从江心取水。

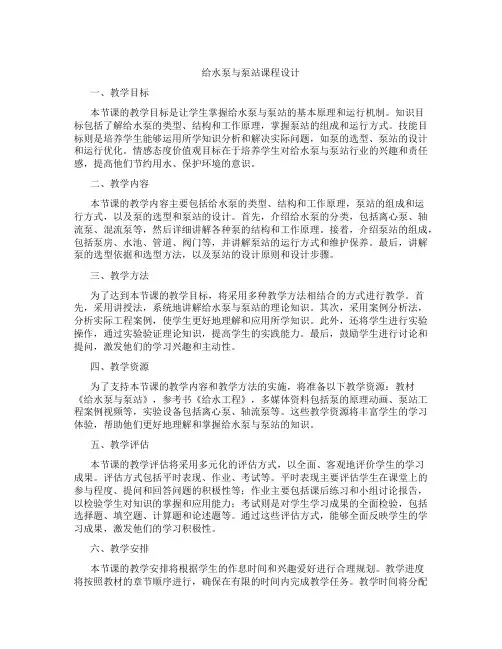

给水泵与泵站课程设计一、教学目标本节课的教学目标是让学生掌握给水泵与泵站的基本原理和运行机制。

知识目标包括了解给水泵的类型、结构和工作原理，掌握泵站的组成和运行方式。

技能目标则是培养学生能够运用所学知识分析和解决实际问题，如泵的选型、泵站的设计和运行优化。

情感态度价值观目标在于培养学生对给水泵与泵站行业的兴趣和责任感，提高他们节约用水、保护环境的意识。

二、教学内容本节课的教学内容主要包括给水泵的类型、结构和工作原理，泵站的组成和运行方式，以及泵的选型和泵站的设计。

首先，介绍给水泵的分类，包括离心泵、轴流泵、混流泵等，然后详细讲解各种泵的结构和工作原理。

接着，介绍泵站的组成，包括泵房、水池、管道、阀门等，并讲解泵站的运行方式和维护保养。

最后，讲解泵的选型依据和选型方法，以及泵站的设计原则和设计步骤。

三、教学方法为了达到本节课的教学目标，将采用多种教学方法相结合的方式进行教学。

首先，采用讲授法，系统地讲解给水泵与泵站的理论知识。

其次，采用案例分析法，分析实际工程案例，使学生更好地理解和应用所学知识。

此外，还将学生进行实验操作，通过实验验证理论知识，提高学生的实践能力。

最后，鼓励学生进行讨论和提问，激发他们的学习兴趣和主动性。

四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源：教材《给水泵与泵站》，参考书《给水工程》，多媒体资料包括泵的原理动画、泵站工程案例视频等，实验设备包括离心泵、轴流泵等。

这些教学资源将丰富学生的学习体验，帮助他们更好地理解和掌握给水泵与泵站的知识。

五、教学评估本节课的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。

评估方式包括平时表现、作业、考试等。

平时表现主要评估学生在课堂上的参与程度、提问和回答问题的积极性等；作业主要包括课后练习和小组讨论报告，以检验学生对知识的掌握和应用能力；考试则是对学生学习成果的全面检验，包括选择题、填空题、计算题和论述题等。

目录第一章水泵与水泵站课程设计任务书 (2) (2)第二章泵站工艺具体计算进程 (3) (3)2.选择水泵 (4)3.管道系统特性曲线（Q-∑h）绘制 (4) (5) (6) (7) (9) (10) (11) (13) (14) (15) (16)14.复核冰冻线 (18) (18) (22)第一章水泵与水泵站课程设计任务书一、设计资料1、最大日设计流量5万米33/日；水厂自用水系数α=10%。

2、时转变系数为Kh=1.4。

3、供水方式为水泵单独供水，该城市最不利点建筑层数为8层，输水管和给水管网总水头损失∑h=11m，泵站地面标高为122.5m，最不利点地面标高为145.5m。

吸水井最低水位在泵站地面以下4m。

4、消防水量Qx=144m3/h，消防时，输水管和给水管网总水头损失∑hx=21m。

5、水厂为双电源进线，电力充分保证。

第二章泵站工艺具体计算进程1）.设计流量为了减小输水管道各净水构筑物的尺寸，在这种情形下，输入管网时要求二级泵站中的泵日夜不均匀工作。

因此，泵站的设计流量应为：式中 Qr ——二级泵站中水泵所供给的流量(m 3/h)；Qd ——供水对象最高日用水量(m 3/d)；β——为计及输水管漏损和净水构筑物自身用水而加的系数，一样取βT ——为二级泵站在一日夜内工作小时数。

考虑到输水干管漏损和净化厂本身用水，取水自用系数α 近期设计流量为 ×2450000×1.4=3203/h=0.89 m 3/s2).泵站工作时的设计扬程H1＝Zc+Hc+hs+∑h +h′式中：H1—二泵站工作时扬程，m ；Zc —管网操纵点地面标高与清水池最低水位高差，操纵点地面标高为m ，清水池最低水位标高为-4m ，Zc ＝145.5-122.5-(-4)=27;hs —吸水管路水头损失，取2m ；TQ Q d r β=h ∑—泵站至最不利点的输水管网和管网的总水头损失；h′－平安水头，取2m ；Hc －操纵点的自由水头， 36m 。

一、设计说明书1.工程概况某自来水厂最高日用水量为53000 m3/d，水厂反映沉淀池前的配水井标高为25.00米，水源最低水位标高为11.50米，年常水位标高为13.90米，最高水位标高为16.82米，取水泵站吸水管长1.5米，压水管长32米，试设计该取水泵站。

2.设计大体资料（1）近期设计水量53000m3/d；（2）水源最低水位标高为11.50m，最高水位标高为16.82m，年常水位标高为13.90m，泵站到净化厂的输水干管全长1200米；（3）水厂反映沉淀池前的配水井水位标高为25.00m，取水泵站吸水管长1.5m，压水管长32m；（4）水厂为双电源进行；（5）原水厂水质符合饮用水规定。

河边无冰冻现象，依照河岸地质地形以决定采纳固定式泵房由吸水井中抽水，吸水井采纳自流管从取水头部取水；（6）该地域地质气候资料：该地域地质条件较好，土耐力一样较高，除个别软土层低于10t/m2外，一样在15-20t/m2之间。

地下水含量丰硕，工程地质性质良好，有利于城市建设和进展。

地震设防烈度为6度。

（7）该地域的气候特点：其气候特点冬冷夏热，四季分明，光照充沛，热能丰硕，雨量充沛。

年平均气温17℃。

最热月（7月）平均℃，最冷月（1月）平均-2.9℃。

无霜期年平均234天，年平均降水量毫米，年平均降水日102天左右，境内夏日东南风，冬季多为东北风，年平均风速为每秒1.87米。

二、总述取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一样由吸水井、泵房及闸阀井三部份组成。

取水泵站由于它靠江临水的确良特点，因此河道的水文、水运、地质和航道的转变等都会阻碍到取水泵上本身的埋深、结构形式和工程造价等。

其从水源中吸进所需处置的水量,经泵站输送到水处置工艺流程进行净化处置。

本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量和扬程的方式粗略的选取水泵；作水泵并联工况点判定各水泵是不是在各自的高效段工作，以此来评估经济合理性和各泵的利用情形。

徐州皇家帝国工程学院环境工程学院给水排水工程专业《泵与泵站》课程设计题目：某污水提升泵站设计指导老师：顾晓斌学生：史小新专业：给水排水工程学号：8134班级： 09水-1班水泵与水泵站课程设计任务书福建工程学院建筑环境与设备系给水排水教研室2009年11月《泵与泵站》课程设计任务书一、教学目的与基本要求泵和泵站课程设计，是给水排水工程专业的重要的集中性实践性环节之一。

该课程的任务是使学生在掌握水泵及水泵站基本理论知识的基础上，进一步掌握给、排水泵站的工艺设计步骤和设计方法，使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识。

通过本课程设计还可以训练学生工程设计的基本技能，提高其设计计算能力、编写说明书的能力和工程图纸的表达能力。

基本要求：1．培养学生严谨的科学态度，严肃认真的学习和工作作风，树立正确的设计思想，形成科学的研究方法。

2．培养学生独立工作的能力，包括收集设计资料、综合分析问题、理论计算、数据处理、工程制图、文字表达等能力。

3．通过课程设计，使学生得到较为全面的工程设计的初步训练。

4．掌握给、排水泵站设计的一般程序，学会灵活地处理复杂的工程问题。

5．学会编写“设计说明书”和“设计计算书”，按规范和标准绘制有关图纸。

6．本设计原则上是由学生在指导教师的指导下，独立完成。

二、设计内容1．确定泵站的设计流量和扬程，拟定选泵方案。

2．选择水泵和电动机（包括水泵型号、电动机型号、工作和备用泵台数等）；?3．确定水泵机组的基础尺寸；4．吸水管路和压水管路的设计计算（包括进出水管内的流速、管径、阀门等，压水管长度计算至泵房外1m）；5．确定泵站内的附属设备，引水设备（如真空泵）、起重设备、排水泵等；??6．泵站的平面布置；7．泵站的高程布置（包括水泵的基础、进出水管、泵轴、泵站地面等的标高）；8．根据起重设备的型号，确定泵房的建筑高度；9．绘制泵站的平面图1张，剖面图1张，并列出主要设备表及材料表。

一、概述1.工程概况(1)城市概况城市所处地区为开发区，人口7000人，地势平坦，坡度较小，该地区四季分明，城市内分布有一定数量的工业区和居住区，但工业区较分散，排水体制采用分流制，总变化系数Kz为2.1。

城市内主要有两家工厂，其中工厂甲三班制工作，设计流量为126L/s，工厂已采用一班制工作，生活和工业污水在8h内均匀排出，设计流量为26L/s。

目前拟建污水管网。

(2)泵站基础资料：污水泵站进水管管底标高为37.00m，管内充满度为0.65，本站所处地面标高为41.50m，污水厂第一个水池（沉砂池）水面标高为43.00m，吸水管和压水管路的总水头损失暂且估计为2m（后面再验证），冰冻深度标高为+41m，目前考虑24h连续运行。

2.设计依据(1)《给排水快速设计手册》第1、2、4分册建工出版社(2)《给排水设计手册》第1、5、9、11、12分册建工出版社(3)《泵与泵站》蒋乃昌建工出版社(4)其他设计规范3.设计任务要求设计该新建污水管网的总泵站，其位于污水厂附近，城市主导风向的下风向。

二、设计内容1. 设计流量和扬程的确定(1) 设计流量a. 生活污水流量：s L nNK Q z d /4.20864001.2700012086400≈⨯⨯== 其中n ——居民污水定额（120L/cap*d ）,此处取120N ——设计总人口（cap ）b. 工业废水流量：s L Q Q Q i i i /15532612621≈+=+= c. 总流量：h m s L Q Q Q i d t /44.613/4.1701554.203≈=+=+=因此，该泵站为大型泵站。

(2) 污水泵站进水管尺寸由总流量170.4L/s ，管内充满度0.65，通过查阅水力计算图可知：应选取进水管直径为600mm ，此时管道地面坡度为0.0029，管内流速为0.97L/s 。

(3) 总扬程总扬程：m h h H H H s sd ss t 1222))265.06.037(0.43(1≈++-⨯+-=+++=∑其中：ss H ——吸水地形高度(m)，为集水池内最低水位与水泵轴线之高差 sd H ——压水地形高度(m)，为泵轴线与压水管出口处之高差s h ∑——污水通过吸水管路和压水管路中的水头损失（沿程损失和局部损失） 1h ——安全水头(m)，此处取2m2. 水泵初选：根据设计流量和扬程，初步选用TLW 型水泵，其性能曲线如下图所示。

泵与泵站设计说明书⼀、设计⽬的及要求（⼀）设计⽬的（1）使学⽣所获得的专业理论知识加以系统化，整体化，以便于巩固和扩⼤所学的专业知识；（2）培养学⽣独⽴分析，解决实际问题的能⼒；（3）提⾼设计计算技巧和编写说明书及绘图能⼒。

（⼆）设计要求1、了解和掌握泵站设计的⼀般⽅法和步骤，具备独⽴进⾏泵站设计的能⼒。

2、熟悉⽔泵选型的基本原则，掌握⽔泵并联特性曲线的绘制⽅法，学会通过⽅案对⽐确定最佳的⽔泵⼯作组合。

3、学会⽔泵站设计过程中设计图纸的表达⽅法，掌握其关键问题。

4、提⾼学⽣综合运⽤所学的理论知识分析问题，通过查阅资料解决实际问题的能⼒。

⼆、设计说明书(⾃灌式)〈⼀〉设计资料及参数（1）城市⼈⼝90000，⽣活污⽔量为140L/（⼈.天）（2）进⽔管管底⾼程为24.80m，管径DN600，充满度为75.0DNH（3）出⽔管提升后的⽔⾯⾼程为41.80m，经320m管长到处理构筑物（4）泵房选定位置不受附近河道洪⽔淹没和冲刷，原地⾯⾼程为31.80m （5）地质条件为砂粘⼟，地下⽔位⾼程为29.30m。

地下⽔⽆侵蚀性，⼟壤冰冻深度为0.7m（6）供电电源为两个回路双电源（因⽆法设事故排出⼝），电源电压为10kw三、设计计算〈⼀〉、泵站⼯艺流程〈⼆〉、选泵要求1.选泵的主要依据：流量、扬程以及其变化规律①⼤⼩兼顾，调配灵活②型号整齐，互为备⽤③合理地⽤尽各⽔泵的⾼效段④要近远期相结合。

“⼩泵⼤基础 ”⑤⼤中型泵站需作选泵⽅案⽐较。

1.格栅的设计（1）格栅的选择为中格栅格栅间隙20mm ，采⽤机械清渣（2）过栅⽔头损失取0.1m ，通过格栅⽔头损失，⼀般采⽤0.08~0.15m（3）过栅流速0.8m/s ，⼀般采⽤0.6~1.0m/s 。

（4）格栅倾⾓60°，⼀般采⽤45°~75°。

（5）格栅间设⼯作台，台⾯应⾼出栅前最⾼⽔位0.5m 。

⼯作台上应有安全和冲洗设施。

（6）)栅槽总长度Lm H I I L 27.5tan 5.00.1112=++++=α 6.102tan 2.18.1tan 111=-=-=αB B I m 8.0212==I I m式中：I1—渐扩部分长度，mB1—进⽔渠道宽度，ma1—进⽔渠道展开⾓，⼀般采⽤20°l2—渐缩部分长度，mH —栅前槽⾼，m2.集⽔池设计2.1集⽔池形式污⽔泵站集⽔池的形式有圆形、半圆形和矩形等多种形式，上⼝宜采⽤敞开式，周围加栏杆或短墙，上加顶棚，设梁勾或滑车，以满⾜吊泥或栅渣的要求。

目录1 设计说明书 (2)1.1 设计依据 (2)1.2 设计主要资料 (2)1.3 主要参考文献 (2)1.4 设计成果 (2)1.5 时间安排 (2)1.6 指导老师 (2)1.7 设计说明 (2)1.7.1 设计指导思想 (2)1.7.2 总平面布置 (3)1.7.3 水泵型号和泵站形式的选择 (3)1.7.4 进水设施 (5)1.7.5 水泵间 (8)1.7.6 电动机组 (10)1.7.7 电气设备 (12)1.7.8 出水设施 (14)1.7.9 附属建筑 (15)2 设计计算书 (16)2.1确定流量和扬程 (16)2.2水泵机组的选择 (16)2.3集水池容积的确定 (16)2.4泵站的形式 (16)2.5集水池布置和各部分标高 (17)2.6机组布置 (17)2.7管路设计 (17)2.8起重设备 (18)2.9控制设备 (18)2.10扬程校正与核对 (18)1设计说明书1.1 设计依据污水泵站：某生活污水处理厂，设计流量为4000m³/d，时变化系数为1.6，来水管管径400mm，来水管水面标高14.85m，沉淀池入口处水面标高33.00m，水泵压水管管长200m，泵站设计地面标高19.55m。

试设计该污水泵站。

1.2 设计主要资料1.生活污水处理厂，设计流量为4000m³/d,时变化系数为1.62.来水管管径400mm，来水管水面标高14.85m3.沉淀池入口处水面标高33.00m4.水泵压水管管长200m5.泵站设计地面标高19.55m1.3 主要参考文献1.《泵与泵站》教材中国建筑工业出版社2.《给水排水设计手册》（第一册，第五册）中国建筑工业出版社3.有关设计规范和制图标准1.4 设计成果1.设计说明书一份(A4打印成册)2.设计计算书一份(A4打印成册)3.平、立面布置图各一张（3#图）1.5 时间安排：为期两周1.6 指导老师：鄢达成1.7 设计说明：1.7.1 设计指导思想首先，符合国家和黄石市的方针、政策和法令，做到技术先进，经济合理，安全适用，运行可靠。
