本方法适用于通用阀门产品，特殊或非标产品的型号绘制方法按企业标准编制。
阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。
阀门型号的标准化对阀门的设计、选用、销售提供了方便。
当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。
我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。
下面方法适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。
它包括阀门的型号编制和阀门的命名。
阀门型号编制由下列单元组成，用来表明阀门的类别，传动方式，连接方式，结构形式，密封面或衬里材料，公称压力和阀体材料。
1 2 3 4 5 - 6 7 其中：1类型代号 2传动方式 3连接形式4结构形式5密封面材料6公称压力7阀体材料各代号分别如下：1——类型代号用汉语拼音字母表示，如：闸阀Z 截止阀J 球阀Q 旋塞阀X碟阀D 柱塞阀U 止回阀H 节流阀L疏水阀S 减压阀Y 安全阀 A 隔膜阀G2——传动方式代号用阿拉伯数字表示（注：对于手轮、手柄和扳手等直接传动阀门或自动阀门则省略代号。
）蜗轮 3 气动6 电磁动0 正齿轮 4螺旋 1 伞齿轮5 电-液动2 气-液动8电动9 液动73——连接形式用阿拉伯数字表示：内螺纹 1 法兰 4 外螺纹2 焊接 6对夹7 卡箍84——结构形式用阿拉伯数字表示：阀门的结构形式代码比较复杂，与阀门类别由关，如：注：这只是部分代码，因为很多，而且有些不常用，其他的可另外询问。
5——阀瓣（闸板）和阀座的密封面或衬里材料代号用汉语拼音字母表示：由阀体上直接加工出来的密封面 W 合金钢H聚四氟乙烯塑料 F 铜合金T硬质合金Y 尼龙塑料N 橡胶X6——公称压力代号直接以数值表示，单位为0.1MPa，如PN0.1MPa则写成1。

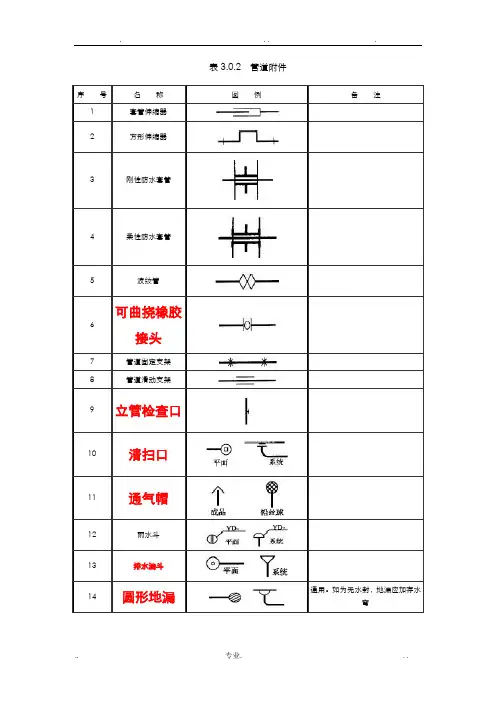

表3.0.2 管道附件序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。
如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3 管道连接序号名称图例备注1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4 管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5 阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6 给水配件序号名称图例备注1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0.7 消防设施的图例宜符合表3.0.7的要求。
序号名称图例备注套管伸缩器1方形伸缩器23 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗管道连接序 号名 称 图 例备 注 1法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6弯折管表示管道向后及向下弯13 排水漏斗14 圆形地漏通用。
如为无水封，地漏应加存水弯 15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y 形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开品牌：良赞管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器给水配件序号名称图例备注1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头消防设施序号名称图例备注1 消火栓给水管2 自动喷水灭火给水管3 室外消火栓4 室内消火栓(单口) 白色为开启面5 室内消火栓(双口)6 水泵接合器7 自动喷洒头(开式)8 自动喷洒头(闭式) 下喷9 自动喷洒头(闭式) 上喷10 自动喷洒头(闭式) 上下喷11 侧墙式自动喷洒头12 侧喷式喷洒头13 雨淋灭火给水管14 水幕灭火给水管15 水炮灭火给水管16 干式报警阀17 水炮18 湿式报警阀19 预作用报警阀20 遥控信号阀21 水流指示器22 水力警铃23 雨淋阀24 末端测试阀25 末端测试阀26 推车式灭火器注：分区管道用加注角标方式表示：如XH1、XH2、ZP1、ZP2……。
序号名称图例备注
1 截止阀
2 闸阀
3 球阀
4 柱塞阀
5 快开阀
6 蝶阀
7 旋塞阀
8 止回阀
9 浮球阀
10 三通阀
11 平衡阀
12 定流量阀
13 定压差阀
14 自动排气阀
15 集气罐、
放气阀
16 节流阀
17 调节止回断阀水泵出口用
18 膨胀阀
19 排入大气或室外
20 安全阀
21 角阀
22 底阀
23 漏斗
24 地漏
25 明沟排水
26 向上弯头
27 向下弯头
28 法兰封头或管封
29 上出三通
30 下出三通
31 变径管
32 活接头或
法兰连接
33 固定支架
34 导向支架
35 活动支架
36 金属软管
37 可屈挠橡
胶软接头
38 Y形过滤器
39 疏水器
40 减压阀左高右低
41 直通型（或反冲型）
除污器
42 除垢仪
43 补偿器
44 矩形补偿器
45 套管补偿器
46 波纹管补偿器
47 弧形补偿器
48 球形补偿器
49 伴热器
50 保护套管
51 爆破膜
52 阻火器
53 节流孔板、减压孔板
54 快速接头
55 介质流向在管道断开处时；
流向符号宜标注在管
道中心线上，其余可
同管径标注位置
56 坡度及坡向坡度数值不宜与管
道起、止点标高同时标注。
标注位置同管径标注位置。
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。
即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。
即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。
