混凝土振动台试验方法及其结果分析一、引言混凝土振动台试验是一种重要的材料试验方法,用于评估混凝土在地震或其他振动负载下的性能。
本文将详细介绍混凝土振动台试验的方法及其结果分析。
二、试验设备和材料2.1 试验设备混凝土振动台试验所需的设备包括振动台、测振仪、加速度计、数据采集器、电源等。
其中,振动台要求能够提供不同频率和加速度的振动负载,测振仪和加速度计用于测量混凝土试件在振动负载下的振动情况,数据采集器用于记录测量数据并进行分析。
2.2 试验材料试验材料主要包括水泥、砂、石子、水和混凝土试件。
其中,水泥应符合国家标准要求,砂和石子应为天然砂石或人工砂石,水应为清洁自来水。
混凝土试件应按照国家标准制备,并在试验前进行养护。
三、试验方法3.1 试件制备混凝土试件应按照国家标准进行制备,试件尺寸应根据试验要求确定。
制备过程中应注意控制混凝土的配合比、搅拌时间和养护条件等因素,以保证混凝土试件质量和性能的一致性。
3.2 试件安装将混凝土试件放置在振动台上,并用紧固装置固定。
试件的安装位置应注意防止试件滑动或摆动,以保证试验结果的准确性。
3.3 试验参数设置根据试验要求,设置振动台的振动频率和加速度。
试验过程中应注意逐步增加振动负载,并在每个负载水平下进行测量和记录,以便后续分析。
3.4 数据采集和分析试验过程中应使用测振仪和加速度计等设备对混凝土试件的振动情况进行测量和记录,并使用数据采集器对测量数据进行采集和分析。
分析结果应包括振动幅值、振动频率、振动加速度、应变等参数,并与试验要求进行比较和评估。
四、结果分析4.1 振动幅值和振动频率振动幅值和振动频率是混凝土试件在振动台试验中的重要参数。
在试验过程中,应逐步增加振动负载,并记录不同振动水平下的振动幅值和振动频率。
通过对振动幅值和振动频率的分析,可以评估混凝土试件在地震或其他振动负载下的动力响应特性。
4.2 振动加速度振动加速度是混凝土试件在振动台试验中的另一个重要参数。
混凝土振动台操作规程一、引言混凝土振动台是一种用于摹拟地震或者其他振动荷载作用下的结构物的试验设备。
本操作规程旨在确保混凝土振动台的安全操作,保护设备和人员的安全,并提供准确可靠的试验数据。
二、设备准备1. 确保混凝土振动台处于平稳的地面上,并且没有任何障碍物阻挡振动台的运动。
2. 检查振动台的固定装置,确保其坚固可靠。
3. 检查振动台的电气系统和控制系统,确保其正常工作。
4. 检查振动台的液压系统,确保其油液充足且无泄漏。
三、试验前准备1. 根据试验需求,选择合适的试验样品,并进行必要的准备工作。
2. 将试验样品放置在振动台上,并使用合适的夹具或者固定装置固定样品。
3. 检查样品的固定情况,确保其稳定可靠。
4. 检查振动台的传感器和测量设备,确保其正常工作。
四、试验操作1. 打开振动台的电源开关,并确保电气系统正常工作。
2. 启动振动台的液压系统,并调整液压系统的工作压力。
3. 启动振动台的控制系统,并将试验参数设置为所需数值。
4. 按照试验计划,逐步增加振动台的振动幅值和频率,直到达到试验要求。
5. 在试验过程中,根据需要进行数据记录和采集,并确保数据的准确性和完整性。
6. 在试验结束后,逐步降低振动台的振动幅值和频率,直至住手振动。
7. 关闭振动台的控制系统和液压系统,并断开电源。
五、安全注意事项1. 操作人员必须经过专业培训,并具备相关的操作技能和知识。
2. 在试验过程中,操作人员必须严格按照操作规程进行操作,不得擅自更改试验参数。
3. 在试验过程中,操作人员必须时刻关注试验样品和设备的状态,如发现异常情况,应即将住手试验并报告上级。
4. 在试验过程中,操作人员必须佩戴个人防护装备,如安全帽、安全鞋等。
5. 在试验过程中,禁止在振动台上放置任何杂物,以免影响试验结果或者造成安全隐患。
6. 在试验结束后,操作人员必须对设备进行清理和维护,确保设备的正常运行和使用寿命。
六、设备维护1. 定期检查振动台的各项设备和系统,如发现异常情况,应及时进行维修或者更换。
混凝土振动台使用操作规程
混凝土振动台是一种常用的工程试验设备,适用于混凝土试件的
振动密实或模拟混凝土结构振动破坏等试验。
为了保障试验的安全和
准确性,下文将介绍混凝土振动台的使用操作规程。
前期准备
1.检查设备的供电电压是否与实际电源匹配,接地是否良好。
2.检查设备是否清洁,各部分零件是否完好无损。
3.根据试验需要选择适当的振动台板面尺寸、最大负荷等参数。
4.按照操作手册规定进行设备预热,使试验设备达到稳定状态。
5.将试验件放置在振动台上,并按规定进行标记和记录。
操作步骤
1.打开电源开关。
2.设置振动参数:按照试验需要设置振动频率、振动幅度等
参数。
3.启动设备,开始振动测试。
4.实时记录振动参数:在试验开始后,应根据实际情况记录振动频率、振动幅度等参数,并及时调整。
5.停止测试:当试验达到要求的振动次数或振动时间时,需要停止测试。
注意事项
1.振动台在测试时应固定不动,以确保试验的准确性。
2.振动台不得超过额定最大负载和最大振幅,以免引起设备损坏或安全事故。
3.执行试验时应注意检查设备各部位,以确保设备处于良好的工作状态。
4.只有具备相关技能和知识的人员方可进行试验操作,禁止未经授权的人员使用试验设备。
5.试验结束后,应及时清理设备,并按操作手册要求进行设备维护和保养。
以上是混凝土振动台使用操作规程的主要内容。
在进行试验时应仔细阅读操作手册并遵循以上步骤和注意事项,以确保试验的安全、准确性和可靠性。
混凝土震动台校验方法
6.1适用范围
本方法适用于新购和使用中以及检修后的混凝土震动台的校验
6.2技术要求
震动台应固定在混凝土基础上,台面应水平,基础高出地面0.4-0.5m为宜。
其频率一般为2800-3000次/min,振幅为0.3-0.6mm。
6.3校验项目及条件
1、校验项目
a、震动台水平度。
b、震动功能。
2、校验用器具
a、框式水平仪。
b、测震仪。
6.4校验方法
1、用框式水平仪测量震动台面的水平度。
2、根据JJG《机械式震动试验台》检定规程,用测震仪测量震动台的振幅和频率。
6.5校验结果处理
全部校验项目均符合要求为合格。
6.6校验/检验周期
校验/检验周期为12个月。
混凝土振动台校验记录
检定单位:仪器编号:校验号:项目技术要求检验数据检验结果
振动台水平度振动台安装平稳、水平。
无损坏,接通电源后使用正常。
校验结论:
检验员:核验员:
检验日期:年月日。

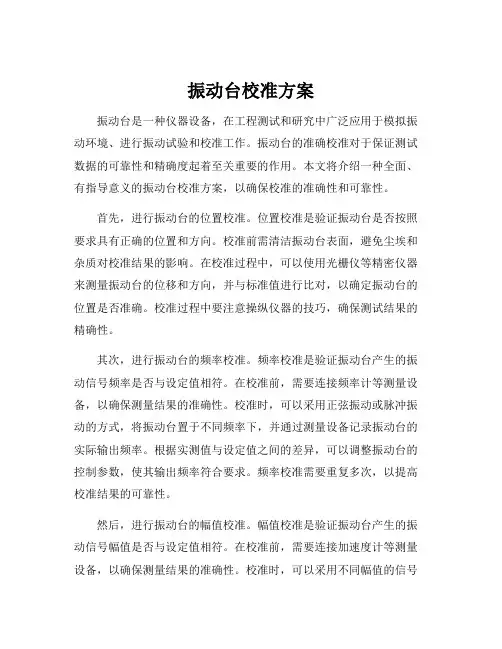

振动台校准方案振动台是一种仪器设备,在工程测试和研究中广泛应用于模拟振动环境、进行振动试验和校准工作。
振动台的准确校准对于保证测试数据的可靠性和精确度起着至关重要的作用。
本文将介绍一种全面、有指导意义的振动台校准方案,以确保校准的准确性和可靠性。
首先,进行振动台的位置校准。
位置校准是验证振动台是否按照要求具有正确的位置和方向。
校准前需清洁振动台表面,避免尘埃和杂质对校准结果的影响。
在校准过程中,可以使用光栅仪等精密仪器来测量振动台的位移和方向,并与标准值进行比对,以确定振动台的位置是否准确。
校准过程中要注意操纵仪器的技巧,确保测试结果的精确性。
其次,进行振动台的频率校准。
频率校准是验证振动台产生的振动信号频率是否与设定值相符。
在校准前,需要连接频率计等测量设备,以确保测量结果的准确性。
校准时,可以采用正弦振动或脉冲振动的方式,将振动台置于不同频率下,并通过测量设备记录振动台的实际输出频率。
根据实测值与设定值之间的差异,可以调整振动台的控制参数,使其输出频率符合要求。
频率校准需要重复多次,以提高校准结果的可靠性。
然后,进行振动台的幅值校准。
幅值校准是验证振动台产生的振动信号幅值是否与设定值相符。
在校准前,需要连接加速度计等测量设备,以确保测量结果的准确性。
校准时,可以采用不同幅值的信号输入振动台,并通过加速度计测量振动台的实际输出幅值。
根据实测值与设定值之间的差异,可以调整振动台的控制参数,使其输出幅值符合要求。
幅值校准也需要进行多次重复,以提高校准结果的可靠性。
最后,进行振动台的相位校准。
相位校准是验证振动台产生的振动信号相位是否与设定值相符。
在校准前,需要连接相位计等测量设备,以确保测量结果的准确性。
校准时,可以采用正弦振动信号,测量振动台输入和输出信号的相位差。
根据测量结果,可以调整振动台的控制参数,使其输出相位与设定值一致。
相位校准也需要进行多次重复,以提高校准结果的可靠性。
综上所述,振动台校准方案需要从位置、频率、幅值和相位等多个方面进行全面校准,以确保校准的准确性和可靠性。
sl1292017混凝土试验用振动台校验方法一、目的本方法旨在规定混凝土试验用振动台的校验方法,确保其在使用过程中满足设计要求,保证混凝土试件的质量和可靠性。
二、适用范围本方法适用于混凝土试验用振动台的校验,包括其各项性能指标的检测和评估。
三、校验内容1.外观检查:检查振动台外观是否完好,表面有无明显损伤或变形。
2.安装精度检查:检查振动台安装是否水平,是否符合设计要求。
3.运行性能测试:启动振动台,检查其运行是否平稳,有无异常声响或振动。
4.频率特性测试:在规定的频率范围内,测试振动台的频率特性,确保其满足设计要求。
5.振幅测试:在规定的振幅范围内,测试振动台的振幅,确保其满足设计要求。
6.稳定性测试:在规定的负载条件下,测试振动台的稳定性,确保其满足设计要求。
7.耐久性测试:按照规定的时间和负载条件,对振动台进行耐久性测试,评估其使用寿命。
四、校验方法1.外观检查:采用目视方法进行外观检查,记录任何可见的损伤或变形。
2.安装精度检查:使用水平仪和测量尺等工具进行安装精度检查,确保其水平度符合要求。
3.运行性能测试:启动振动台,观察其运行状态,记录任何异常声响或振动。
4.频率特性测试:使用频率计等工具测试振动台的频率特性,记录测试数据并进行分析。
5.振幅测试:使用振幅测量仪等工具测试振动台的振幅,记录测试数据并进行分析。
6.稳定性测试:在规定的负载条件下,记录振动台的运行状态,评估其稳定性。
7.耐久性测试:按照规定的时间和负载条件,对振动台进行耐久性测试,评估其使用寿命。
五、校验周期与记录1.校验周期:建议每半年进行一次全面的校验,以确保振动台的性能稳定。
2.记录:每次校验应当有详细的记录,包括校验时间、各项性能指标的测试数据以及评估结果等。
3.报告:每次校验结束后应当出具校验报告,对振动台的各项性能指标进行评估,并提出改进意见或建议。
六、注意事项1.在进行校验时应当采取必要的安全措施,确保操作人员和设备的安全。
混凝土梁的振动台试验方法一、引言混凝土结构是现代建筑中最常见的结构之一,其中混凝土梁是承载建筑物重量的主要构件之一。
在设计混凝土梁时,为了确保其能够承载预期的荷载并具有足够的刚度和稳定性,需要进行振动台试验以验证设计结果的正确性。
本文将介绍混凝土梁的振动台试验方法,包括试验前的准备工作、试验材料和设备、试验步骤和数据处理等方面。
二、试验前的准备工作1. 确定试验目的和范围:在进行试验前,需要明确试验的目的和范围,例如验证设计结果、评估结构的可靠性、研究结构的动态响应等。
2. 确定试验方案:根据试验目的和范围,制定试验方案,包括试验的荷载、频率、持续时间、采样频率等参数。
3. 准备试验样品:按照试验方案制备试验样品,通常需要制备多个不同尺寸、不同荷载的混凝土梁,以覆盖不同的工况和荷载情况。
三、试验材料和设备1. 混凝土:根据设计要求制备混凝土,通常需要满足一定的强度和韧性要求。
2. 钢筋:根据设计要求制备钢筋,通常需要满足一定的强度和延性要求。
3. 振动台:振动台是进行试验的关键设备,其振动频率和振幅可以根据试验要求进行调节。
4. 传感器:包括加速度计、位移计、应变计等传感器,用于测量试验样品的动态响应。
5. 数据采集系统:用于采集传感器的信号,并将其转换为数字信号进行存储和处理。
四、试验步骤1. 安装试验样品:将制备好的混凝土梁安装在振动台上,调整其位置和方向,确保其与振动台之间的接触良好。
2. 加载试验荷载:根据试验方案,给试验样品施加荷载,可以通过振动台的控制系统调节荷载的大小和频率。
3. 进行振动台试验:开始进行振动台试验,通过加速度计、位移计等传感器测量试验样品的动态响应,并将其传输到数据采集系统中进行记录和处理。
4. 反复试验:根据试验方案的要求,反复进行试验,改变荷载大小、频率等参数,以获取更多的试验数据。
五、数据处理1. 数据校正:对采集的数据进行校正,包括去除环境噪声、减去基准值等操作。
水泥混凝土振动台校验规程1适用范围本方法适用于水泥混凝土试件成型振动台的校准,参照《混凝土试验用振动台》(JG/T245-2009)编制。
2技术要求2.1振动台应带有铭牌(包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等)、合格证、使用说明书。
2.2振动台电气控制系统应安全可靠,必须具备短路、过载、断相及漏电保护装置,振动台的旋转零件,必须有牢固可靠的防护装置,以免造成人身伤害。
2.3振动台宜具有固定混凝土试模的装置,可采用电磁铁或机械等方式固定。
固定装置应牢固可靠,保证混凝土试模在振动成型过程中无松动、无位移、无损伤。
2.4振动台必须经过30min空载运转试验,其结构应牢固,焊缝不应开裂,螺纹连接不应松动。
振动台在启动、工作、停机时均应平稳、正常、无异常声响。
在空载条件下,振动台的启动时间不应大于2s,停机后的空余时间不应大于5s.2.5振动台的台面尺寸偏差不应大于±5mm,台面应平整,其平面度误差不应大于0.3mm。
2.6空载时台面中心点的振幅应为(0.5±0.02)mm,台面各点振幅偏差不应超过平均值的15%。
2.7空载时振动频率为(50±3)Hz.3校准项目3.1外观检查。
3.2振动台面尺寸、平面度。
3.3振动振幅及振动频率。
3.4试模固定的可靠性。
4校准环境及校准器具4.1校准环境:校准工作应在室内进行,环境温度为(20±5)℃,相对湿度不大于85%,校准现场应洁净,周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具4.2.12m钢卷尺,分度值为1mm。
4.2.2钢水平尺及塞尺(规格视台面大小确定)。
4.2.3测振仪:二级精度。
5校验规程5.1外观校准:按照本方法2.1-2.4条要求进行目测检查。
5.2振动台面尺寸、平面度校准:用钢卷尺测量振动台面的尺寸,用钢水平尺及塞尺检查台面的平面度,测量3处,取平均值。
5.3振动振幅及振动频率:用测振仪测振动台空载时的振动频率与振幅,测量时,应待振动台振动平稳后进行,测点布置在振动台的四周边,共4点,如不能同时测4点时,至少要同时测2点,先测11、2点,后侧3、4点。
混凝土振动台试验标准一、前言混凝土振动台试验是一种常用的试验方法,通过该方法可以评估混凝土的抗震性能,确定混凝土在地震荷载下的破坏模式以及提高混凝土的抗震性能。
因此,对于混凝土振动台试验的标准化是很有必要的,可以保证试验结果的可靠性和可比性。
本标准旨在规范混凝土振动台试验的操作流程和试验方法。
二、试验设备2.1 振动台:振动台应符合GB/T 2611-2007《电动振动台》的要求,且振动台台面应平整、光滑、无裂缝。
2.2 试件模具:试件模具应符合GB/T 50081-2002《混凝土试件模具》的要求,且模具内壁应光滑、平整、无毛刺。
2.3 底座:底座应具有足够的稳定性,且底座与振动台之间应有足够的接触面积。
2.4 试件制备设备:包括混凝土搅拌机、混凝土输送设备、振捣棒等。
三、试验样品3.1 试件形状:试件形状应为正方形或圆形,边长或直径应为150mm 或100mm。
3.2 试件数量:每个试验点应制备3个试件。
3.3 试件制备:混凝土应按GB/T 50080-2002《混凝土配合比和制备》的要求进行制备,试件制备应按GB/T 50082-2009《混凝土制备与养护技术规程》的要求进行。
四、试验条件4.1 振动方式:振动方式应为正弦波振动。
4.2 振动频率:振动频率应为1Hz至10Hz,其中1Hz至2Hz为低频段,2Hz至10Hz为高频段。
4.3 振动加速度:振动加速度应根据试验要求进行调整,一般为1.0g至3.0g。
4.4 振动时间:振动时间应根据试验要求进行调整,一般为30s至120s。
4.5 湿度:试验室湿度应保持在50%至70%之间。
4.6 温度:试验室温度应保持在20℃至25℃之间。
4.7 试验数据采集:试验数据采集应采用高精度数据采集系统,数据采集频率应为10Hz至50Hz。
五、试验步骤5.1 试验前准备:根据试验要求制备试件,并在试件上标注试验编号。
5.2 试件固定:将试件固定在振动台上,并确保试件底部与振动台之间无空隙。
混凝土振动台操作规程一、引言混凝土振动台是一种用于摹拟地震和其他振动环境的实验设备。
本操作规程旨在确保混凝土振动台的安全运行,并提供操作人员在使用设备时的指导。
二、设备概述1. 混凝土振动台是由主机、控制系统、振动台和附件组成的。
2. 主机:负责控制振动台的振动频率和振幅。
3. 控制系统:用于控制主机和振动台的各项参数。
4. 振动台:用于放置试验样品,具有调节振幅和振动频率的功能。
5. 附件:包括电源线、传感器等。
三、操作流程1. 准备工作1.1 确保设备和附件完好无损,电源线接地良好。
1.2 检查振动台表面是否平整,无杂物。
1.3 检查控制系统的电源是否正常,各个按钮和指示灯是否正常工作。
1.4 确保操作人员已经接受过相关培训,并具备操作设备的资格。
2. 设备启动2.1 将电源线插入电源插座,并确保电源开关处于关闭状态。
2.2 打开控制系统电源,等待系统初始化完成。
2.3 按照试验要求设置振动频率和振幅,并将其输入控制系统。
2.4 按下启动按钮,设备开始运行。
3. 操作注意事项3.1 操作人员应严格按照试验要求进行操作,不得随意调整振动频率和振幅。
3.2 在设备运行过程中,操作人员应随时关注设备的工作状态,如发现异常应即将住手设备并进行检查。
3.3 操作人员应保持设备周围的清洁和整洁,防止杂物进入设备内部影响正常运行。
3.4 操作人员应佩戴防护设备,如安全帽、护目镜等,确保人身安全。
四、设备维护1. 每次使用结束后,应将设备清洁干净,并检查设备是否有损坏或者松动的部件。
2. 定期对设备进行维护保养,包括清洁、润滑、紧固等。
3. 如发现设备故障或者异常,应即将住手使用,并通知维修人员进行检修。
五、安全注意事项1. 操作人员应严格遵守设备操作规程,不得擅自调整设备参数。
2. 操作人员应定期接受相关培训,了解设备的操作方法和安全注意事项。
3. 操作人员应佩戴个人防护装备,确保人身安全。
4. 在设备运行过程中,禁止站在振动台上或者挨近振动台周围。
混凝土成型用标准振实台校验规范1 目的1.1 本方法适用于新购、使用中的混凝土成型用振动台的校验。
1.2 混凝土成型用标准振实台系用于按《普通混凝土力学性能试验方法标准》GB/T50081-2002、《普通混凝土长期性能和耐久性能试验方法》GBJ82-85成型混凝土试件专用设备。
2 技术要求2.1 应有铭牌,其中包括制造厂、型号、规格、出厂编号与日期。
2.2 外表面应平整光洁,振动平稳,声音正常,台面应水平。
2.3 电气部件绝缘性能良好。
2.4 基座与基础用地脚螺栓固定。
2.5 振动台面尺寸:(1000×1000±5)mm。
2.6 振动频率:(50±3)Hz.2.7 空载时的有效振幅为(0.5±0.1)mm。
3 校验项目3.1 外观与工作状态校验。
3.2 振动台面尺寸。
3.3 振动频率。
3.4 振动振幅。
4 环境条件及校验用标准器具4.1 环境条件温度20℃±10℃,环境相对湿度不大于85%,校验现场周围应清洁,无影响工作的振动和腐蚀性气体存在。
4.2 校验用标准器具4.2.1 二级测振仪。
4.2.2 2m长钢卷尺,分度值1mm。
5 校验方法5.1 外观与工作状态校验用感官和启动试验检查,要符合2.1~2.4条规定。
5.2 技术参数校验方法5.2.1 用钢卷尺测量振动台面的尺寸。
5.2.2 用测振仪测振动台面的频率与有效振幅时,应待振动台振动平稳后测,测振点布置在振动台的四周边,共4点(如图1所示);如不能同时测4个点时,至少要同时测2个点。
先测1、2点,后测3、4点。
所测4个点均应符合第2.6、 2.7条的要求。
图1 测点布局5.2.3 振动频率可根据电机转速测定,也可采用测振仪测定。
6 校验结果处理6.1 新振动台必须全部符合技术要求。
6.2 使用中的振动台应符合2.6、2.7条技术要求。
6.3 校验周期为12个月。
7 校验记录7.1混凝土成型用标准振动台校验记录。
混凝土震动台试验操作规程一、试验目的混凝土震动台试验是研究混凝土抗震性能的一种重要方法,其目的是通过模拟地震作用,检测混凝土结构在地震作用下的变形、破坏及其机理,为混凝土结构抗震设计提供依据。
二、试验设备和试验材料1. 试验设备:混凝土震动台、振动器、位移传感器、加速度传感器、荷载传感器等。
2. 试验材料:混凝土试块、钢筋、混凝土模板等。
三、试验前的准备工作1. 确定试验方案:根据试验目的和试验要求,确定试验方案,包括试验设计、试验参数设置、试验样品制备、试验监测方案等。
2. 设计试验样品:按照试验方案,设计试验样品,包括试验尺寸、混凝土配合比、钢筋布置等。
3. 制备试样:按照试验方案,制备试样,包括混凝土的搅拌、浇筑、压实等步骤。
4. 安装传感器:根据试验方案,安装位移传感器、加速度传感器、荷载传感器等,保证试验数据的准确性。
5. 准备试验设备:检查试验设备是否完好,按照试验方案进行试验设备的设置,如振动器的设置、试样的安装等。
四、试验操作步骤1. 校正设备:启动试验设备,进行设备校正,包括振动器的频率、幅值等参数的校正,以及传感器的校正。
2. 安装试样:根据试验方案,将试样安装于震动台上,调整试样的位置和方向,保证试验数据的准确性。
3. 开始试验:启动试验设备,开始进行混凝土震动台试验。
根据试验方案,按照一定的震动规律进行试验,同时监测试验数据,包括位移、加速度、荷载等数据。
4. 试验过程中的注意事项:(1)注意试样的变形和破坏情况,及时记录试验数据。
(2)注意试验设备的运行情况,及时调整设备参数,保证试验顺利进行。
(3)注意试验安全,避免发生意外事故。
5. 试验结束:试验结束后,关闭试验设备,拆除试验样品,整理试验数据。
五、试验数据处理1. 数据分析:将试验数据进行处理和分析,得到试验结果,包括试验样品的变形、破坏模式、破坏荷载等数据。
2. 结果评价:根据试验结果,评价试验样品的抗震性能,为混凝土结构的抗震设计提供依据。
混凝土振动台操作规程引言概述:混凝土振动台是一种常用的实验设备,用于摹拟地震等振动环境条件下的结构物的振动响应。
为了确保操作的准确性和安全性,制定了一系列的操作规程。
本文将详细介绍混凝土振动台的操作规程,包括设备准备、操作步骤、安全注意事项等内容。
一、设备准备:1.1 确保振动台的稳定性:在进行振动实验前,需要检查振动台的基础是否稳固,是否有松动或者破损的地方,确保振动台能够承受实验所需的振动力。
1.2 校准振动台:在进行实验前,需要进行振动台的校准,确保振动台的振动频率、振幅等参数符合实验要求。
1.3 准备实验样品:根据实验需求,准备好相应的混凝土样品,并进行充分的凝固和固化,以确保实验的可靠性和准确性。
二、操作步骤:2.1 打开振动台电源:按照设备说明书的要求,打开振动台的电源,并确保电源连接正常,没有短路或者漏电等安全隐患。
2.2 设置振动参数:根据实验需求,设置振动台的振动频率、振幅等参数,确保实验能够摹拟所需的振动环境。
2.3 安装实验样品:将准备好的混凝土样品安装到振动台上,并确保样品与振动台的接触密切,避免产生松动或者脱落现象。
三、实验操作:3.1 启动振动台:在进行实验前,需要确保实验区域内没有其他人员,然后启动振动台,逐渐增加振动力,以摹拟振动环境。
3.2 监测实验参数:在实验过程中,需要实时监测振动台的振动频率、振幅等参数,并记录下来,以便后续分析和研究。
3.3 结束实验:实验结束后,逐渐减小振动力,然后关闭振动台电源,确保实验区域的安全。
四、安全注意事项:4.1 穿戴个人防护装备:在操作振动台前,必须穿戴好个人防护装备,包括安全鞋、手套、护目镜等,以防止意外伤害的发生。
4.2 遵守操作规程:操作人员必须熟悉并遵守振动台的操作规程,严禁违规操作或者超负荷使用设备。
4.3 定期维护保养:振动台需要定期进行维护保养,包括清洁、润滑、零部件更换等,以确保设备的正常运行和寿命。
五、总结:混凝土振动台的操作规程对于实验的准确性和安全性至关重要。
编号:FS-QG-30956
砼震动台检验规范
Vibration table inspection specifications
说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。
砼震动台检验方法
一、技术要求
震动台应固定在混凝土基础上,台面应水平,基础高出地面0.4~0.5m为宜。
其频率一般为2800~3000次min,震幅为0.3~0.6mm。
二、校验项目及条件
1、校验项目
(1)震动台水平度
(2)震动功能
2、校验用器具
(1)框式水平仪
(2)测震仪
三、校验方法
1、用框式水平仪测量震动台面的水平度
2、根据JJG《机械式震动试验台》检定规程,用测震仪测量震动台的震幅和频率。
四、校验结果处理
全部检验项目均符合技术要求为合格。
五、校验周期、记录与证书
检验周期为12个月,检验记录格式见下表,校验证书格式见附录Ⅰ。
砼震动台检验记录ZML-017
送检单位仪器偏号检验号
项目
检验数据
结果
震动台面水平度
是否水平
震动功能
震幅mm
频率次/min
检验结论:
检验员核验员
检验日期:____年__月__日
请输入您公司的名字
Foonshion Design Co., Ltd。
附录A振动台校准结果不确定度评定方法及示例A.1 概述A.1.1校准对象:混凝土振动台A.1.2 校准用标准器:测振仪、频率测量仪等A.1.2 校准依据:依据JJF (桂)XX-202X 《混凝土振动台校准规范》 A.1.3 校准方法:按照JJF (桂)XX-202X 《混凝土振动台校准规范》规定的校准项目和校准方法,对混凝土振动台进行校准。
A.2 振幅示值误差的测量不确定度评定 A.2.1 测量模型振动台振幅示值误差的计算公式:0.5a δ=-式中:δ—振动台振幅示值误差,mm ;a —测振仪的振幅示值,mm ;A.2.2不确定度传播率222()(a)c u c u δ=式中,灵敏系数:/1a c δ=∂∂=- A.2.3标准不确定度评定A.2.3.1由测振仪不准引入的标准不确定度分量1a u采用B 类方法评定。
本规范规定校准用的测振仪的最大允许误差为±1%, 则在 0.5mm 点,假设为均匀分布,取 k =3,则测振仪不准引入的标准不确定度分量为:1a u ==0.0028 mm A.2.3.2由示值重复性引入的标准不确定度分量2a u采用A 类方法评定。
在空载条件下,用测振仪对振动台台面中心垂直振幅进行测量,共测量10次,测得数据如下表所示:则:(x)s =按照本规范要求,在实际校准过程中实际测量3次,以3次测得值的平均值作为校准结果,则2a u ===0.001mm A.2.4 合成标准不确定度计算由于各分量彼此独立不相关,则振幅示值误差的合成标准不确定度为:()(a)c u u δ====0.003 mm A.2.5扩展不确定度计算取包含因子k =2,则振幅示值误差的扩展不确定度()20.003c U k u δ=⋅=⨯=0.006 mmA.3 振动频率示值误差的测量不确定度评定 A.3.1 测量模型振动台振动频率示值误差的计算公式:50f ∆=-式中:∆—振动台振动频率示值误差,Hz ;f —频率测量仪的示值,Hz ;A.3.2不确定度传播率222()()c u c u f ∆=式中,灵敏系数:/1f c ∆=∂∂=- A.3.3标准不确定度评定A.3.3.1由频率测量仪不准引入的标准不确定度分量1f u采用B 类方法评定。
混凝土振动台试验方法研究一、前言混凝土是建筑工程中最主要的建材之一,其性能对于工程的质量和安全至关重要。
因此,对于混凝土的性能进行测试和研究就显得尤为重要。
混凝土振动台试验就是一种常用的测试方法之一。
本文将介绍混凝土振动台试验的方法和步骤。
二、试验原理混凝土振动台试验是一种通过模拟地震或其他振动情况,对混凝土进行振动试验的方法。
试验过程中,会将混凝土样品置于振动台上,然后通过振动台产生振动,观察混凝土样品的性能变化,从而对混凝土的性能进行评估。
三、试验设备1.振动台振动台是混凝土振动台试验中最为重要的设备之一。
振动台的型号和规格应根据试验要求进行选择。
一般来说,振动台的频率应在10Hz以上,最大负荷应大于试验样品的重量。
2.加速度计加速度计是用来测量振动台产生的振动加速度的设备。
在试验过程中,加速度计应放置在振动台上方,以确保能够准确测量振动台产生的振动加速度。
3.控制系统控制系统是用来控制振动台振动的设备。
一般来说,控制系统应具备自动控制振幅、频率和时间的功能,并能够记录振动数据和试验结果。
4.混凝土模具混凝土模具是用来制备混凝土试样的设备。
模具的大小和形状应根据试验要求进行选择。
5.其他辅助设备包括称重设备、混凝土搅拌机等。
四、试验步骤1.制备混凝土试样首先,需要按照试验要求制备混凝土试样。
混凝土试样的制备应符合相关标准。
2.安装试样将制备好的混凝土试样放入模具中,并进行振实处理,以确保试样的密实性。
3.安装加速度计将加速度计放置在振动台上方,并连接到数据采集系统中。
4.安装试样和振动台将试样放置在振动台上,并将振动台固定在试验台上。
5.进行试验在试验过程中,应按照试验要求设置振动台的振动频率、振幅和试验时间,然后启动试验。
在试验过程中,应记录振动数据,并观察试样的变化情况。
6.结束试验试验结束后,应将试样取出,并进行性能分析和评估。
同时,应对试验过程中记录的数据进行处理和分析。
五、注意事项1.试验过程中应严格遵守相关标准和规范。
振动台校准方案振动台校准是指通过一系列的测试和调整,使振动台具备准确的频率和振幅输出。
准确的振动台校准对于保证测试结果的准确性具有至关重要的作用。
下面将介绍一种生动、全面、有指导意义的振动台校准方案。
首先,振动台校准需要使用一台精密的振动台校准仪器。
这种仪器具备较高的精度和稳定性,能够提供准确的振动台参考值。
在校准前,需要确保仪器的准确性,可以通过仪器的自检功能进行校准,确保其满足校准要求。
其次,进行振动台的频率校准。
首先,选定一个标准振动源,其频率范围应覆盖振动台的工作范围。
将标准振动源固定在振动台上,并将振动台与校准仪器连接。
根据标准振动源的频率,调整振动台的频率输出,使其与标准振动源的频率相符。
在调整过程中,可借助频谱分析仪等设备进行频率的实时监测。
通过不断的调试和校准,使振动台的频率输出达到准确的标准值。
接着,进行振动台的振幅校准。
首先,确定振动台的振幅范围,选择不同振幅的标准振动源。
将标准振动源安装在振动台上,并与校准仪器连接。
通过调整振动台的控制参数,使其振幅输出与标准振动源相匹配。
同样地,可以利用振动传感器等设备实时监测振幅输出的准确性,并进行必要的修正。
通过多次反复的校准和调整,确保振动台的振幅输出在预定的范围内。
最后,进行振动台的整体校准。
将频率校准和振幅校准结合起来,进行综合校准。
选择一组具有不同频率和振幅的标准振动源,并按照预定的要求进行频率和振幅校准。
通过对振动台校准仪器的反馈信号进行分析和比较,对振动台的参数进行调整,使其达到准确的校准要求。
总之,振动台校准方案需要精密的仪器和仔细的调试。
通过频率校准、振幅校准和整体校准的步骤,保证振动台的准确性和稳定性。
只有在准确校准的基础上,才能保证振动台在测试过程中的可靠性,准确获取被测物体的振动特性。
这种方案具有指导意义,可供工程师和技术人员参考,提高振动测试的准确性和可靠性。
混凝土震动台校验方法
6.1适用范围
本方法适用于新购和使用中以及检修后的混凝土震动台的校验
6.2技术要求
震动台应固定在混凝土基础上,台面应水平,基础高出地面0.4-0.5m为宜。
其频率一般为2800-3000次/min,振幅为0.3-0.6mm。
6.3校验项目及条件
1、校验项目
a、震动台水平度。
b、震动功能。
2、校验用器具
a、框式水平仪。
b、测震仪。
6.4校验方法
1、用框式水平仪测量震动台面的水平度。
2、根据JJG《机械式震动试验台》检定规程,用测震仪测量震动台的振幅和频率。
6.5校验结果处理
全部校验项目均符合要求为合格。
6.6校验/检验周期
校验/检验周期为12个月。
混凝土振动台校验记录
检定单位:仪器编号:校验号:项目技术要求检验数据检验结果
振动台水平度振动台安装平稳、水平。
无损坏,接通电源后使用正常。
校验结论:
检验员:核验员:
检验日期:年月日。
