安全光栅选型方法以及注意事项
（1）电源电压：电压为AC110V~220V / DC24V~20%两种，如机台不具备此电压需要进行变压。
（2）保护高度指安全光栅有效保护高度，从第一棵光束到最后一棵光束之间的距离被称为有效保护高度。
有效保护高度也是机械需要的保护高度。
（3）保护距离：安全光栅是由一个发射器和接收器组合完成的工作的，保护距离也就是发射器与接收器中间的距离。
（4）光轴间距指两束光轴之间的间距，此间距根据需要来选择的。
如保护手指可选择10mm 间距，保护手选择20mm间距，保护手臂选择40mm，保护人体可选择80mm间距，在选择光轴间距时需要根据客户机械保护需要来选择。
（5）根据需求选择适合自己的安全光栅输出模式，继电器输出，NPN输出，NPN输出，双NPN输出，控制器输出等。
（6）安装方式，有上下端安装方式，旋臂型安装方式，L型侧装安装方式，旋臂加固型安装方式。
可根据设备需要进行选择。
科恩安全光幕持续不断的技术研发和内部管理系统的优化，严格执行国际标准的质量管理体系，已获得ISO9001:2000国际质量管理体系认证，所有产品均已通过CE认证，确保产品性能和质量达到国际先进水准。
安全光幕选型标准安全光幕是一种用于机器或机器周围的人体防护的安全保护装置，主要由发射器和接收器组成。
在选择安全光幕时，需要考虑以下几个方面的选型标准：1. 光轴间距：光轴间距是指发射器和接收器之间的距离。
光轴间距的选择取决于所需保护的高度和光点数。
一般光轴间距有10mm、20mm、30mm、40mm、80mm等，光轴间距越小，有效保护高度越低，光点数也越少。
2. 保护高度：保护高度是指安全光幕能够保护的最大高度。
保护高度应根据机器的运行速度、操作高度和可能的手部伸入位置来确定。
一般而言，保护高度应超过操作高度50mm 以上。
3. 对射距离：对射距离是指发射器和接收器之间的直线距离。
一般常规的安全光幕对射距离为0-3m，最远可达24m。
对射距离的选择应根据实际安装环境和机器尺寸来确定。
4. 输出方式：安全光幕的输出方式有多种，如继电器输出、NPN输出、PNP输出、双路PNP 输出、控制器输出等。
输出方式的选择应根据设备的控制系统和接口要求来确定。
5. 安装方式：安全光幕的安装方式有L型支架侧装方式和底坐旋转型钢管支架安装方式等。
安装方式的选择应根据实际安装环境和设备要求来确定。
6. 光幕长度：光幕长度是指安全光幕的长度。
光幕长度的选择应根据保护区域的长度和设备要求来确定。
一般而言，光幕长度应超过保护区域长度50mm以上。
7. 光幕宽度：光幕宽度是指安全光幕的宽度。
光幕宽度的选择应根据保护区域宽度和设备要求来确定。
一般而言，光幕宽度应超过保护区域宽度50mm以上。
8. 光幕材质：光幕材质是指安全光幕的构成材料。
一般有塑料、金属、光纤等材质。
光幕材质的选择应根据实际应用环境和设备要求来确定。
9. 光幕分辨率：光幕分辨率是指安全光幕能够检测到的最小物体尺寸。
光幕分辨率的选择应根据实际应用需求和设备要求来确定。
10. 光幕响应时间：光幕响应时间是指安全光幕从检测到信号输出所需的时间。
光幕响应时间的选择应根据实际应用需求和设备要求来确定。

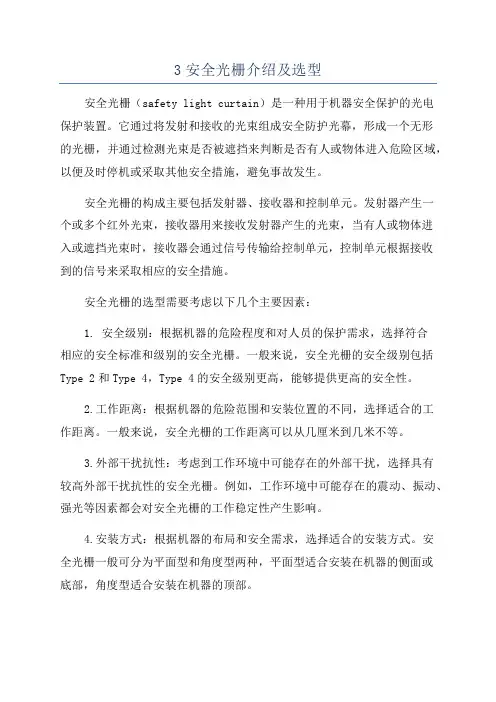

3安全光栅介绍及选型安全光栅（safety light curtain）是一种用于机器安全保护的光电保护装置。
它通过将发射和接收的光束组成安全防护光幕，形成一个无形的光栅，并通过检测光束是否被遮挡来判断是否有人或物体进入危险区域，以便及时停机或采取其他安全措施，避免事故发生。
安全光栅的构成主要包括发射器、接收器和控制单元。
发射器产生一个或多个红外光束，接收器用来接收发射器产生的光束，当有人或物体进入或遮挡光束时，接收器会通过信号传输给控制单元，控制单元根据接收到的信号来采取相应的安全措施。
安全光栅的选型需要考虑以下几个主要因素：1. 安全级别：根据机器的危险程度和对人员的保护需求，选择符合相应的安全标准和级别的安全光栅。
一般来说，安全光栅的安全级别包括Type 2和Type 4，Type 4的安全级别更高，能够提供更高的安全性。
2.工作距离：根据机器的危险范围和安装位置的不同，选择适合的工作距离。
一般来说，安全光栅的工作距离可以从几厘米到几米不等。
3.外部干扰抗性：考虑到工作环境中可能存在的外部干扰，选择具有较高外部干扰抗性的安全光栅。
例如，工作环境中可能存在的震动、振动、强光等因素都会对安全光栅的工作稳定性产生影响。
4.安装方式：根据机器的布局和安全需求，选择适合的安装方式。
安全光栅一般可分为平面型和角度型两种，平面型适合安装在机器的侧面或底部，角度型适合安装在机器的顶部。
5.编程功能：一些高级安全光栅具有编程功能，可以通过编程实现高级功能，例如动态区域设置、过滤灵敏度调节等。
总之，选择适合的安全光栅是确保机器安全保护的重要一环。
需要考虑到安全级别、工作距离、外部干扰抗性、安装方式、编程功能等因素，并结合具体的应用需求进行综合评估和选择。
安全光栅的选型是怎样的安全光栅是通过漏电保护电路和接近传感器组成的一种用于感知工业设备安全状态的安全防护装置。
其主要作用是在机器设备运行时，避免人员将手、脚或其他身体部位插入机器运行区域中，从而达到保护人身安全的目的。
在选型安全光栅时，需要考虑以下几个因素：防护高度及安装位置首先需要了解设备的防护高度，以及安装位置。
在确定防护高度时，可以考虑触发器件的特点来选择适当的光电栅高度进行防护。
同时还需要关注安装位置，能否保证在检测范围内并且能够确保安全。
检测范围及分辨率安全光栅需要满足检测范围的需求，确保被检测的区域与应用场景相适应。
同时还需要关注分辨率，保证光栅的检测能力能够满足操作要求。
输出信号在选型时，需要关注光栅的输出信号种类，通常包括模拟量和数字量输出。
可以根据应用要求选择适当的信号类型，确保通讯方式和其他硬件设备的兼容性。
延时时间及触发区域在不同的应用场景中，需要根据实际情况选择合适的延时时间，以保证信号输出的正确性。
同时，触发区域也是一个需要关注的因素，不同的光栅会有不同的触发范围，应该根据实际工作环境来进行选择。
抗光干扰性在一些工作环境中，可能会受到日光、荧光灯等光源的影响，所以在选型时需要考虑光栅的抗光干扰性能，确保在复杂的光照情况下仍能准确检测到目标。
防护等级安全光栅常常需要在恶劣的环境下工作，所以选型时需要考虑它的防护等级。
高等级的光栅能够更好地承受恶劣环境的冲击和侵蚀，可靠性更高。
综上所述，对于不同的应用场景，选择适当的安全光栅是至关重要的。
因此，需要根据实际情况综合考虑以上因素，结合设备要求来选择光栅产品。

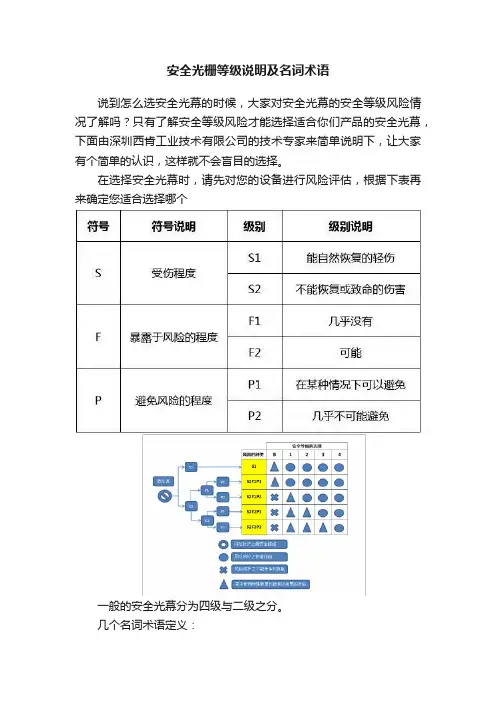

安全光栅等级说明及名词术语
说到怎么选安全光幕的时候，大家对安全光幕的安全等级风险情况了解吗？只有了解安全等级风险才能选择适合你们产品的安全光幕，下面由深圳西肯工业技术有限公司的技术专家来简单说明下，让大家有个简单的认识，这样就不会盲目的选择。
在选择安全光幕时，请先对您的设备进行风险评估，根据下表再来确定您适合选择哪个
一般的安全光幕分为四级与二级之分。
几个名词术语定义：
光轴间距:两个光轴中心点之间的距离。
如下图：
保护高度与检测高度：如下图
保护高度：检测高度+向上再加一个光轴间距+向下再加一个光轴间距检测高度：最下端一个光轴到最上端一个光轴的距离
对射距离：光栅正常工作状态下发射器到接收器的最远距离
分辨率（最小检测物体精度）：光轴间距+ 一个透镜的宽度。

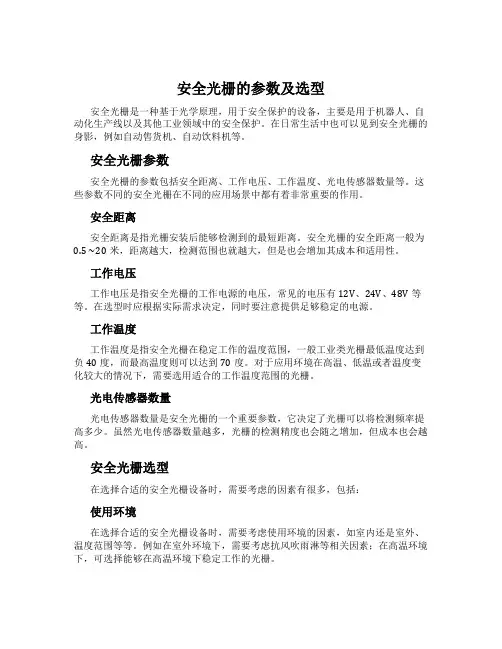

安全光栅的参数及选型安全光栅是一种基于光学原理，用于安全保护的设备，主要是用于机器人、自动化生产线以及其他工业领域中的安全保护。
在日常生活中也可以见到安全光栅的身影，例如自动售货机、自动饮料机等。
安全光栅参数安全光栅的参数包括安全距离、工作电压、工作温度、光电传感器数量等。
这些参数不同的安全光栅在不同的应用场景中都有着非常重要的作用。
安全距离安全距离是指光栅安装后能够检测到的最短距离。
安全光栅的安全距离一般为0.5 ~20米，距离越大，检测范围也就越大，但是也会增加其成本和适用性。
工作电压工作电压是指安全光栅的工作电源的电压，常见的电压有12V、24V、48V等等。
在选型时应根据实际需求决定，同时要注意提供足够稳定的电源。
工作温度工作温度是指安全光栅在稳定工作的温度范围，一般工业类光栅最低温度达到负40度，而最高温度则可以达到70度。
对于应用环境在高温、低温或者温度变化较大的情况下，需要选用适合的工作温度范围的光栅。
光电传感器数量光电传感器数量是安全光栅的一个重要参数，它决定了光栅可以将检测频率提高多少。
虽然光电传感器数量越多，光栅的检测精度也会随之增加，但成本也会越高。
安全光栅选型在选择合适的安全光栅设备时，需要考虑的因素有很多，包括：使用环境在选择合适的安全光栅设备时，需要考虑使用环境的因素，如室内还是室外、温度范围等等。
例如在室外环境下，需要考虑抗风吹雨淋等相关因素；在高温环境下，可选择能够在高温环境下稳定工作的光栅。
安全等级要求不同应用场景下对于安全等级的要求不同，如果需要高安全等级的安全光栅，可以选择带有安全标志认证的产品。
检测范围和精度要求在选择的时候还需考虑光栅的检测范围和精度要求，如何精确地实现检测范围和精度要求以及对于效率的影响等等。
技术及品牌要求在选择的时候还需考虑安全光栅的技术和品牌要求，如何选择品牌大家都熟知、技术已经成熟的安全光栅来保证其稳定性、安全性等。
结论在实际应用过程中，安全光栅的参数和选型是需要合理考虑的，这样才能够更好的把安全光栅应用在实际生产中。
光幕主要是利用光电感应原理制成的安全保护装置，其分为具有安全等级的安全光幕和不具有安全等级的普通光幕,由于人们所需光幕的需求不同，因此在光幕的选型上也需要多加注意。
第一步：根据用户的设备对人造成的危险程度选择安全光幕的安全等级（简言之：重大伤亡，选择四级or除去重大伤亡的选二级）。
下图是安全等级的选择标准
第二步：根据您的客户需求是选择国外品牌还是国内品牌（国外进口品牌贵，国产安全光幕性价比高！）
第三步：确定安全距离的大小（安全光栅形成的保护墙到危险源的垂直距离）
第四步：选择光轴间距。
保护手指，一般选择10mm间距；保护手掌一般选择选择20mm；保护脚或者是身体，一般选择40mm间距的。
当然安全距离很大的时候，上述原则不适用。
以人体到达危险源前，设备能停止为原则。
第五步：根据您的保护高度，选择合适数量的光轴（大于4的偶数）
第六步:选择信号输出（有多种信号输出，PNP*2，NPN*2，继电器，等）
第七步：选择对射距离（光幕截面尺寸小的，对射距离一般较近，小于3米；光幕截面尺寸大的，对射距离一般较远，大于3米。
第八步：选择放射器与接收器之间的同步方式（光同步：发射器与接收器之间没有任何连接，线同步：放射器与接受器之间有根线连接。
）
第九步：选择安全光幕的结构类型，是选择大一点的，还是选择薄一点的，是否需要无盲区安全光幕
第十步：选择安装方式（多种安装方式，L型侧面安装，L型上下安装，钢管支架方式，端盖自带安装孔等）
第十一步：根据您的设备使用环境，考虑是否需要安全光幕抗电磁干扰，抗弧光及激光干扰，以及日光干扰，以及防水防尘等。
上述便是南京凯基特电气有限公司为大家带来的有相关介绍，希望对大家会有所帮助。
想要知晓更多信息，您可直接向该公司进行了解。
