坡度 坡角分析

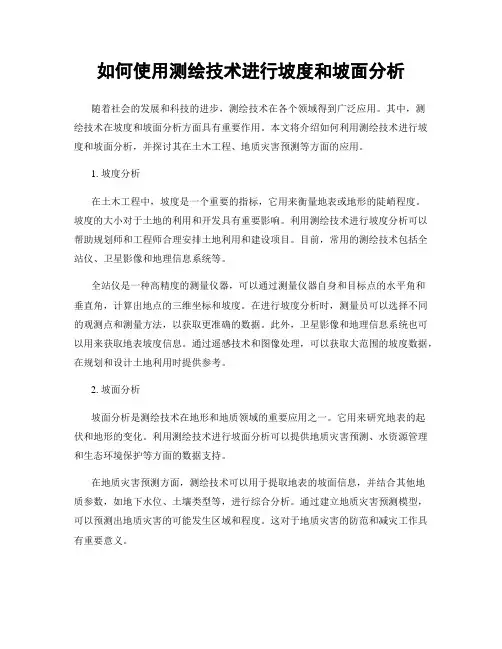

如何使用测绘技术进行坡度和坡面分析随着社会的发展和科技的进步，测绘技术在各个领域得到广泛应用。

其中，测绘技术在坡度和坡面分析方面具有重要作用。

本文将介绍如何利用测绘技术进行坡度和坡面分析，并探讨其在土木工程、地质灾害预测等方面的应用。

1. 坡度分析在土木工程中，坡度是一个重要的指标，它用来衡量地表或地形的陡峭程度。

坡度的大小对于土地的利用和开发具有重要影响。

利用测绘技术进行坡度分析可以帮助规划师和工程师合理安排土地利用和建设项目。

目前，常用的测绘技术包括全站仪、卫星影像和地理信息系统等。

全站仪是一种高精度的测量仪器，可以通过测量仪器自身和目标点的水平角和垂直角，计算出地点的三维坐标和坡度。

在进行坡度分析时，测量员可以选择不同的观测点和测量方法，以获取更准确的数据。

此外，卫星影像和地理信息系统也可以用来获取地表坡度信息。

通过遥感技术和图像处理，可以获取大范围的坡度数据，在规划和设计土地利用时提供参考。

2. 坡面分析坡面分析是测绘技术在地形和地质领域的重要应用之一。

它用来研究地表的起伏和地形的变化。

利用测绘技术进行坡面分析可以提供地质灾害预测、水资源管理和生态环境保护等方面的数据支持。

在地质灾害预测方面，测绘技术可以用于提取地表的坡面信息，并结合其他地质参数，如地下水位、土壤类型等，进行综合分析。

通过建立地质灾害预测模型，可以预测出地质灾害的可能发生区域和程度。

这对于地质灾害的防范和减灾工作具有重要意义。

水资源管理是另一个重要应用领域。

测绘技术可以用来测量河流的坡度和坡面变化，从而提供水资源的可持续利用方案。

通过测量河流的坡度和坡面变化，可以根据水流速度和水力条件，预测出水资源的分配和利用方式。

这对于保护水资源和改善水环境具有重要意义。

生态环境保护是测绘技术在坡面分析中的又一重要应用。

通过测量地表的坡度和坡面信息，可以评估土地的适宜性和可利用性。

通过调查和分析土地的坡度和坡面情况，可以为生态环境保护和土地治理提供科学依据。

解直角三角形（坡度和坡角）一、知识点讲解1、坡角：坡面与水平面的夹角叫做坡角，记作α。

2、坡度（或坡比）：坡面的铅垂高度（h ）和水平长度（l ）的比叫做坡面的坡度（或坡比），记作i ，即 lh i =，坡度通常写成1∶m 的形式。

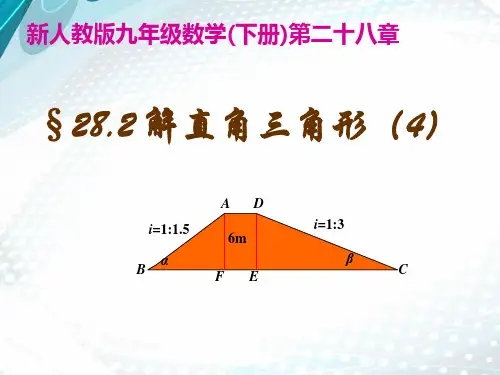

3、坡度与坡角的关系： αtan ==lh i 坡度等于坡角的正切值二、典例分析题型一：利用解直角三角形解决坡度、坡角问题例1 水库大坝的横断面是梯形，坝顶宽6m ，坝高23m ，斜坡AB 的坡度i =1∶3，斜坡CD 的坡度i =1∶2.5，求：（1）坝底AD 与斜坡AB 的长度（精确到0.1m ）；（2）斜坡CD 的坡角α（精确到 1°）。

变式练习：1、如图，一人滑雪沿坡度为1：2斜坡滑下，下滑了距离s =100米，则此人下降的高度为（ ）A 、50米B 、350米C 、520米D 、550米第1题 第2题 第3题2、如图是人民广场到重百地下通道的手扶电梯示意图，其中AB 、CD 分别表示地下通道、人发广场电梯口处地面的水平线，已知∠ABC =135°，BC 的长约为25m ，则乘电梯从点B 到点C 上升的高度h 是。

3、如图，某拦河坝截面的原设计方案为：AH ∥BC ，坡角∠ABC ＝74°，坝顶到坝脚的距离AB ＝6 m ．为了提高拦河坝的安全性，现将坡角改为55°，由此，点A 需向右平移至点D ，请你计算AD 的长(精确到0.1 m )．题型二：利用解直角三角形解决其它例2 如图所示，我市某中学课外活动小组的同学利用所学知识去测量釜溪河沙湾段的宽度．小宇同学在A处观测对岸C点，测得∠CAD=45°，小英同学在距A处50米远的B处测得∠CBD=30°，请你根据这些数据算出河宽．（精确到0.01米，参考数据≈1.414，≈1.732）变式练习：1、如图1是小志同学书桌上的一个电子相框，将其侧面抽象为如图2所示的几何图形，已知BC=BD=15cm，∠CBD=40°，则点B到CD的距离为cm（参考数据sin20°≈0.342，cos20°≈0.940，sin40°≈0.643，cos40°≈0.766，结果精确到0.1cm，可用科学计算器）．第1题第2题2、小强和小明去测得一座古塔的高度，如图，他们在离古塔60m处（A）用测角仪测得塔顶的仰角为30°，已知测角仪高AD=1.5m，则古塔的高BE为。

坡向分析报告1. 引言坡向是地形分析中的一个重要概念，它描述了地表或地形的坡度方向。

坡向分析对于土壤侵蚀、水资源管理、遥感影像解释等领域具有重要意义。

本文将对坡向分析的原理、方法和应用进行详细讨论。

2. 坡向分析原理坡向分析是通过计算地形表面的坡度方向来确定地形特征的一个过程。

一种常用的方法是计算每个像元的坡度角度和方向。

常用的坡向表示方法有基于八个方向的角度表示法和基于四个方向的角度表示法。

在基于八个方向的角度表示法中，将360度均分为八个方向，即正北、东北、东、东南、正南、西南、西、西北。

每个方向的角度范围为45度。

而在基于四个方向的角度表示法中，将360度均分为四个方向，即正北、正东、正南、正西。

每个方向的角度范围为90度。

3. 坡向分析方法3.1 基于高程数据的坡向分析基于高程数据的坡向分析是使用数字高程模型（DEM）数据进行分析的常用方法。

首先，需要计算DEM数据集中每个像元的高程梯度（变化率）。

然后，通过计算梯度的方向来确定坡向。

常用的高程梯度计算方法有斜率算法和导数算法。

斜率算法是最简单和直观的高程梯度计算方法之一。

它通过计算每个像元的高程值与其邻居像元高程值之间的差异来确定梯度。

然后，通过计算梯度的方向来确定坡向。

这种方法的计算速度较快，但在具体地形场景中可能存在一定程度的误差。

导数算法是一种更复杂但精确度更高的高程梯度计算方法。

它使用了微积分中的导数概念，通过计算高程数据的导数来确定坡向。

这种方法的计算速度较慢，但在复杂地形场景中表现较好。

3.2 基于遥感影像的坡向分析除了基于高程数据的坡向分析方法外，还可以使用遥感影像来进行坡向分析。

遥感影像通常包含了丰富的地形信息，通过提取影像的纹理、颜色和形状等特征，可以预测地表的坡向。

在基于遥感影像的坡向分析中，常用的方法是使用灰度共生矩阵（GLCM）来提取纹理特征，并通过计算GLCM矩阵的统计参数来预测坡向。

此外，还可以利用影像的颜色信息来进行坡向分析，例如通过计算影像的颜色梯度来确定坡向。

1.坡度分析
1）打开3D analyst tools→surface analysis→slope，打开如下图：
在input surface中输入需要进行坡度分析的DEM文件，设置输出象元大小和相应的输出文件名。

2）点击ok，完成操作，结果如下图：
3）坡度分级参照高程分级方法。

4）计算坡面曲率
打开3D analyst tools→surface analysis→slope，打开如图，在input surface中输入坡度分析结果slope，参数如下：
生成结果如图：
2.坡向分析
1）打开3D analyst tools→surface analysis→aspect，打开如下对话框：
输入参数如图，其中在input surface中输入需要进行坡向分析的DEM数据文件。

2）结果如图：
3）计算平面曲率
打开3D analyst tools→surface analysis→slope，打开如图，在input surface中输入坡度分析结果slope，参数如下：
生成结果如图：。

2023-11-06CATALOGUE目录•坡比的定义与性质•坡角的定义与性质•解直角三角形的方法•解直角三角形坡比坡角的实际应用•解直角三角形坡比坡角的特殊情况处理•解直角三角形坡比坡角的结论与展望01坡比的定义与性质•坡比是指坡面的铅直高度(铅垂高度)和水平宽度之间的比值。

坡比的定义坡比值是固定的，不会随着坡面的位置变化而变化。

坡比是定值坡比与斜率的关系不同方向的坡比在直角三角形中，坡比等于斜率，斜率越大，坡度越陡。

对于不同的方向，如东、南、西、北等方向，坡比值是相同的。

030201在土地测量中，常常需要计算地块的坡度，这时就需要使用到坡比的概念。

土地测量在工程设计中，如道路、桥梁等的设计中，常常需要考虑到坡面的坡度，这时也需要使用到坡比的概念。

工程设计在水文地质学中，常常需要研究坡面的水文地质条件，这时也需要使用到坡比的概念。

水文地质学01020302坡角的定义与性质通常用字母α表示，取值范围为0° ≤ α ≤ 90°。

坡角的正切值等于斜坡垂直高度与水平宽度之比。

即，tan(α) = 垂直高度 / 水平宽度在工程、道路、水利等领域中，坡角的应用十分广泛。

例如，在道路设计中，需要根据车辆行驶的安全性和稳定性来选择合适的坡角；在水利工程中，需要根据水流速度和坡角大小来设计合理的河道坡度等。

03解直角三角形的方法勾股定理勾股定理是一个基本的几何定理，它说明了直角三角形的两条直角边的平方和等于斜边的平方。

在解直角三角形时，可以利用勾股定理来找到未知的边长。

应用实例例如，假设已知直角三角形的两个边长分别为3和4，那么可以根据勾股定理，求出第三边（斜边）的长度为5。

利用勾股定理锐角三角函数是描述直角三角形中锐角与边长之间关系的数学公式。

这些函数包括正弦、余弦和正切。

在解直角三角形时，可以利用这些函数来找到未知的边长或角度。

锐角三角函数例如，假设已知直角三角形的一个锐角为30度，一条直角边的长度为6。

工作帮坡角设计最大值在坡角设计中，寻求最大值是一个常见的问题。

坡角设计是指通过合理的坡度设计，使得地面能够达到最大的利用率和效益。

下面就是一些与坡角设计最大值相关的参考内容。

1. 坡度计算方法：在坡角设计中，首先需要计算出坡度的大小。

常见的坡度计算方法包括百分比坡度法、度数坡度法和近似法。

百分比坡度法指的是使用坡度的百分比来表示，计算公式为：坡度百分比 = (垂直高度/水平距离) × 100%。

度数坡度法是指使用角度来表示坡度，计算公式为：坡度角度 = arctan(垂直高度/水平距离)。

近似法则是通过目视判断来估计坡度的大小。

2. 最大坡角的适用范围：在进行坡角设计时，需要根据具体情况确定最大坡角的适用范围。

不同类型的地面和建筑物所能承受的最大坡角是不同的。

例如，对于人行道和大众传媒广告牌等频繁使用的地面，最大坡角应较小，以确保行人的安全和便利。

而对于一些建筑物的庭院和广场等，最大坡角可以适当放大，从而增强其美观性和景观效果。

3. 坡道设计标准：在进行坡角设计时，应参考国家和地区的相应设计标准。

不同地区对于坡道的设计标准可能会有所不同。

例如，对于公共交通站点的坡道设计，美国ADA（Americans with Disabilities Act）有相应的规定，要求坡度不得超过1:12（即1米的水平距离对应12厘米的垂直高度）。

而对于居民区的非机动车道，中国交通部规定的标准是坡度不得大于1:8。

4. 坡道设计注意事项：在进行坡角设计时，还需要考虑一些实际情况和注意事项。

首先是坡道的长度和高度。

坡道的长度和高度应根据实际需求进行合理安排，以便更好地适应使用者的需求。

其次是坡道的抗滑性能。

坡道建议使用防滑材料或进行防滑处理，以提高使用者的安全性。

此外，还需要考虑到特殊群体的需求，如老年人、行动不便的人士等。

为了满足特殊群体的需要，可以设置扶手、斜坡或电梯等辅助设施。

5. 坡角设计案例分析：最后，可以参考一些坡角设计案例，从中学习和借鉴设计经验。

九年级坡度知识点九年级坡度知识点是地理学科中的重要内容之一，它描述了地球表面上的斜坡倾斜程度的概念。

本文将要介绍坡度的定义以及计算方法，并且探讨坡度在实际生活中的应用。

一、坡度的定义坡度是指地面倾斜程度的度量。

它反映了水平面上的高度变化与水平距离之间的比值关系。

通常用百分比、度数或角度来表示。

二、坡度的计算方法1. 百分比法：坡度（%）=（高度差 ÷水平距离）× 100%2. 度数法：坡度（度）= arctan（高度差 ÷水平距离）3. 角度法：坡度（角度）= arctan（高度差 ÷水平距离）× 180°/ π三、坡度的应用坡度的概念在实际生活中有着广泛的应用，以下是一些常见的应用场景：1. 地形分析：通过计算地面的坡度，我们可以了解一个地区的地势情况。

地形分析对于农业、城市规划等领域具有重要意义，它可以帮助我们判断土地的适宜性，并规划合理的建设项目。

2. 道路设计：在道路建设过程中，合理的坡度设计对车辆行驶和排水都有重要影响。

通过考虑地面的坡度，我们可以制定出更安全、更顺畅的道路设计方案。

3. 水利工程：坡度被广泛应用于水利工程中，如河流治理、水坝建设等。

水利工程需要考虑水流的速度和排水能力，而这些都与地面的坡度有着密切关系。

4. 山地旅游：对于爱好登山和徒步旅行的人们来说，了解地面的坡度是十分重要的。

坡度的大小直接影响行走的困难程度，而这是决定行程安排和所需体力的重要因素。

5. 工程施工：在建筑和施工领域，考虑地面的坡度可以确保工程的稳定性和安全性。

尤其是在建设坡地房屋或其他特殊地质条件下，合理的坡度设计是至关重要的。

综上所述，九年级的坡度知识点是地理学科中的重要内容，我们通过对坡度的定义、计算方法及应用的介绍，能够更好地理解和运用这一概念。

无论是在学术研究还是实际生活中，了解坡度都能为我们的决策提供有价值的参考。
