广州室分规划设计原则及要点版本V12012-6网络优化中心目录一：概述 (3)二：基础数据收集 (3)2.1楼宇现状 (3)2.2模测数据 (3)三：小区的规划 (4)3.1载波需求计算方法 (4)3.2设备选型要求 (4)3.3 RRU规划 (4)3.4 频段规划 (6)3.5 小区划分 (6)四：天线的规划 (6)4.1天线选型 (6)4.2天线布放密度 (7)4.3天线口功率设置 (10)4.4室内外天线协同规划 (10)4.5外泄的控制 (13)五：其它注意事项 (14)一：概述本原则主要针对室分规划建设中以往存在的一些问题进行强调和细化，对常见的规划设计难点明确设计思路和具体方法，主要目的在于加强分布系统建成后的深度覆盖能力。

室分规划中天线作为信号发射点，直接关系到最终效果，是室分设计的重点和难点，因此总体原则为：选对天线、放对位置、放够数量、设够功率、室内外结合。

在其它方面，还要考虑信号尽量控制外泄、外观美化等与后继优化维护融合的问题。

总之要以最优的建设方式，一次到位解决覆盖问题和避免以后的补覆盖及给网络带来负面影响。

二：基础数据收集2.1楼宇现状设计方案中，必须包含楼宇的名称、地址、经纬度、层数、户型、建筑及内部装修材质、周边宏站、一定要收集内部结构准确的实际比例CAD图纸便于仿真。

目前信号情况反映在无线环境测试图中，但不够完善，测试时必须使用户型图做背景，进行打点测试。

同时对楼宇外观，内部结构要提供照片(内部至少包含电梯、走廊、天花、用户门口、室内户型照片等),且内部走廊处的照片必须连续，保证至少环绕一周的情况能得到体现。

2.2模测数据制订方案之前必须进行模测，以了解实际环境下的信号传播能力。

模测位置必须包括距离天线合适安装位置最远的房间及各个窗边，住宅必须包括主卧、卫生间等较屏蔽的房间。

若厂家没有模测设备，可以利用测试数据修正模型后，提供仿真图形来代替模测数据。

三：小区的规划3.1载波需求计算方法语音话务模型：0.018Erl/用户，数据业务模型：0.01PDCH/用户（按照2.7MB/PDCH计算），单载波承载语音话务：4.55Erl，单载波TCH信道：6.89载波需求 = 语音业务载波需求 + 数据业务载波需求 = 忙时人流量*0.018/4.55 + 忙时人流量*0.01/6.89遵循单小区载波数不超过8，根据载波需求最终确定划分小区数；在一般情况下，如果楼房高度不超过40层，且每层不超过10户时，1个RRU即可提供足够的容量（若下面几层做商业用途导致人流量增加，另行根据实际情况估算）。

室分工程方案一、引言室分工程是指在室内建筑物中为了满足移动通信网络信号覆盖需求而进行的无线覆盖工程，也是移动通信网络建设的重要组成部分。

室分工程的目的是提高建筑物内的通信信号覆盖质量和容量，以满足人们在室内的通信需求。

因此，合理的室分工程设计和实施对于保障室内通信信号的顺畅传输至关重要。

本文旨在针对室分工程的设计和实施过程，结合实际案例和技术要求，提出一种全面的室分工程方案，以期为相关单位的工程建设提供参考和指导。

二、室分工程设计原则和要求室分工程的设计原则和要求主要包括以下几个方面：1. 依据用户需求，对室内通信信号覆盖区域进行调研和分析，了解用户通信需求和环境特点。

2. 充分考虑室内建筑物的结构特点和使用情况，根据建筑布局和空间结构确定合理的信号分布方案。

3. 选择合适的室分设备和技术方案，确保设备的稳定性和可靠性，同时尽量节约成本。

4. 保证设计方案的可行性和有效性，包括充分考虑设备的安装和维护需求，确保后期运维便捷。

5. 符合国家有关通信设备的规定和标准，确保工程的可持续发展和规范运行。

三、室分工程方案设计步骤1. 调研分析阶段在室分工程方案设计的初期阶段，需要对室内通信信号覆盖区域进行调研和分析，同时了解用户需求和环境特点。

调研分析的具体步骤包括：（1）收集相关资料和数据，包括建筑结构图、使用情况、人流量等；（2）对现有室内通信信号覆盖进行评估和测试，了解信号强度和覆盖范围；（3）分析用户通信需求和使用习惯，了解用户对通信信号的要求和期望。

2. 设计方案阶段基于调研分析的结果，设计方案阶段是室分工程方案设计的重要环节，主要包括以下几个步骤：（1）确定室内信号覆盖区域和主要覆盖点，根据建筑结构和使用情况确定信号分布方案；（2）选择合适的室分设备和技术方案，根据信号覆盖范围和建筑结构确定设备的布局和部署方式；（3）进行信号覆盖仿真和优化，保证信号的覆盖范围和质量满足用户需求；（4）编制详细的工程设计方案和设备配置表，确保设计方案的可行性和有效性。

室分设计方案在现代社会，随着通信技术的不断进步与应用，移动通信发展迅速，为人们的日常生活带来了极大的便利。

而作为移动通信的基础设施之一，室内分布系统（In-building Distributed System，简称室分系统）在现代建筑中起到了至关重要的作用。

室分设计方案的合理性与质量直接影响着人们的通信体验。

室分设计方案需要考虑到建筑物的结构、面积、楼层以及人流密度等诸多因素。

首先，在设计方案中，需要根据建筑物的结构和布局，确定适当的设备安装位置和布线方式。

对于大型办公楼或商场等高层建筑，可以考虑采用分布式布线方式，将信号通过楼层间的通道和走廊进行传输，通过适当设置放大器和分配器，确保不同楼层、不同区域的通信信号稳定可靠。

其次，室分设计方案还需要综合考虑建筑物的面积和人流密度。

面积较大的建筑物，如展览馆、体育馆等，需要采用合理的天线布置方案，确保信号的覆盖范围和强度。

对于人流密集的区域，如商场、医院等公共场所，需要采用多个小型天线进行覆盖，以提供更稳定、更高质量的信号。

此外，室分设计方案还需要考虑到不同运营商的网络制式和频率。

由于不同运营商使用不同的网络技术和频段，因此需要针对不同运营商的需求进行设计。

可以采用多运营商共用设备的方式，通过设备的配置和参数设置，实现对不同运营商信号的适配和优化，确保用户能够获得稳定和高质量的通信服务。

在室分设计方案中，还需要考虑到建筑物内部的干扰源。

干扰源包括电梯、电视设备、电脑等电子设备，以及建筑材料本身对信号的屏蔽等。

对于这些干扰源，可以采用合适的屏蔽材料、滤波器以及干扰源的距离设计等方法，降低信号干扰的影响，提高通信的稳定性和质量。

除了以上的因素，室分设计方案还需要考虑到容量扩展与未来发展的需求。

随着移动通信技术的不断发展和普及，用户对通信容量和服务质量的需求也在不断增加。

因此，在室分设计方案中，需要合理预留容量扩展的余地，并留下可升级和调整的空间，以适应未来的变化和需求。

室分设计规范为了改善室内覆盖的用户感知，结合集团开展的“深耕行动”，网优经过对现网室分系统的改造和测试分析，初步制定出了室内覆盖的设计规范：1、学校、写字楼、商场等有较大容量需求的开阔公共建筑，可采用多小区和分布式基站的方式进行覆盖，这些区域尽量要求业主允许将天线安装在住户的家中或者商户的店内，克服墙体损耗。

天线布置采用高密度低功率天线，2G天线口功率控制在8-12dBm，TD天线口功率在7dBm-10dBm，天线间距10-12米左右。

不需要采用干放等放大器，覆盖天线采用全向为主，边角特殊区域可采用定向天线的方式覆盖。

2、低层居民区的小区覆盖主要采用小区覆盖+分布式基站（射频拉远）的方式进行解决，天线可采用灯杆、壁挂等，天线高度在6-7米，天线口功率控制在13-20dBm，天线间距12-15米左右，不需要采用干放等放大器。

3、高层住宅小区1）对于房间纵深较大、面积较大的住宅，纵深到达10米以上，面积在200平米以上的住宅，在选址的时尽量沟通物业或开发商，将天线入户放置。

如昌盛双喜城的大户型（纵深达到50米）2）高层住宅在确保质量的情况，逐层提高室内覆盖功率，可采用干放的方式增加远端功率，但不建议采用射频拉远和分布式基站的方式进行覆盖，楼梯和封闭式电梯设立单独天线覆盖，接收场强＞-80dBm，其余区域的要求如下：a)地面楼层（比如1楼）地面楼层的覆盖应该以进出大门切换的需要为首要目标；可以使用室外宏站进行覆盖，室内覆盖进行补点，确保进出大门、电梯切换需求。

要求边缘场强为-80dBm。

b)地面以上楼层室外信号稳定区域（比如2-10楼）这些楼层的外网信号比较强，话务量比较高；要求边缘信号场强控制在-70dBm以内。

按照功率预算的结果，在走廊内每户住户门口放置一个全向或定向天线（增益在8-10dBi）进行该户的单独覆盖，加上天线增益的输出功率在8-12dBm。

对街边的楼宇输出功率要控制在7-10 dBm，并且室外6米外的场强不能大于-80dBm.c)10楼-30楼室外信号不稳定区域（比如11楼以上）这些楼层的外网信号逐渐地变差，越到高层信号干扰的现象也越严重；要求边缘信号场强控制在-65dBm以内。

室分设计方案1. 简介室分（Indoor Distribution System，简称IDAS）是指在大型建筑物、地下商场、体育场馆等室内形成独立的无线通信覆盖系统，提供稳定的无线信号覆盖和高质量的通信服务。

室分设计方案是指针对特定室内环境的需求，设计出合理的无线信号覆盖方案。

本文将介绍室分设计方案的基本原理、设计步骤、常用技术和注意事项等内容。

2. 室分设计方案的基本原理室分设计的基本原理是通过合理的天线布局、功率控制、频率规划等手段，将基站信号进行分散、增强和覆盖，以满足室内用户的通信需求。

其主要原理包括以下几个方面：•天线布局：根据室内环境的大小、形状和特点等因素，选择适合的天线类型（如室内天线、天线分集系统等），合理布局天线位置，实现全方位的无线信号覆盖。

•功率控制：通过合理设置基站和室内天线的功率参数，保证不同区域的信号强度均匀分布，避免过强或过弱的信号干扰。

•频率规划：根据实际需求和无线资源分布情况，合理规划基站的频率资源，避免不同室分系统之间的频率冲突，确保稳定的通信服务。

3. 室分设计方案的步骤室分设计方案的步骤主要包括需求分析、环境评估、系统设计和优化调试等阶段。

具体步骤如下：3.1 需求分析•了解用户的通信需求：包括用户类型、通信负荷、应用场景等方面的需求分析，确定室分系统的设计目标。

•收集现有网络资料：了解已有网络设备和布线情况，确定室分系统的接入方式和覆盖范围。

3.2 环境评估•测量室内环境：通过现场测量和数据采集等方式，获取室内环境参数，包括建筑结构、电磁环境、人流密度等信息。

•分析环境因素：根据测量结果，分析室内环境对无线信号的影响因素，包括阻抗、衰减、干扰等，为后续设计提供依据。

3.3 系统设计•天线布局设计：根据室内环境的特点和需求分析结果，设计合理的天线布局方案，选择适当的天线类型和安装位置，实现全面的无线覆盖。

•功率控制设计：根据环境评估结果和用户需求，确定基站和室内天线的功率参数，确保信号强度的均匀分布。

室内分布系统（简称室分）工程施工是一项复杂的工程，涉及多个专业领域，包括信号覆盖、传输、电源、接地、防雷等。

为确保工程质量，满足业主需求，施工过程中应遵循一定的规范和标准。

本文主要介绍室分工程施工中的规范和标准。

一、设计规范1. 覆盖范围：室内分布系统应确保覆盖范围内的所有区域信号强度满足通信网络要求，特别要注意电梯、楼梯、卫生间等容易出现信号盲区的部位。

2. 设备选型：设备选型应根据覆盖范围、信号需求、传输容量等因素进行，确保设备性能稳定、安全可靠。

3. 系统架构：室内分布系统应采用模块化设计，便于维护和管理。

系统架构主要包括信号源、传输设备、分布系统、接入设备等。

4. 布线设计：布线设计应遵循简洁、安全、易于维护的原则。

线缆应采用合格产品，截面积应满足传输需求。

5. 防雷接地：室内分布系统应设置可靠的防雷接地设施，防止雷击对设备造成损害。

二、施工规范1. 施工准备：施工前应了解设计图纸，熟悉相关规范和标准。

对施工人员进行技术培训，确保施工质量。

2. 设备安装：设备安装应遵循厂家提供的安装指导，确保设备稳固、可靠。

设备安装高度、位置应符合设计要求。

3. 布线施工：布线应遵循分区、分层次的原则，线缆应整齐、固定。

在布线过程中，应避免线缆受到损坏。

4. 接头处理：线缆接头应采用专用接头，接头处应牢固、可靠。

接头应进行绝缘测试，确保无误。

5. 防雷接地：防雷接地设施应按照设计要求进行施工，接地电阻应符合规定。

6. 测试与验收：施工完成后，应进行系统测试，包括信号覆盖、传输速率、稳定性等。

测试合格后，进行验收。

三、验收标准1. 信号覆盖：室内分布系统覆盖范围内，信号强度应满足通信网络要求，盲区面积应小于设计要求。

2. 传输速率：系统传输速率应满足设计要求，保证用户体验。

3. 稳定性：系统运行稳定，无明显故障。

4. 施工质量：设备安装牢固、可靠，线缆布设整齐、固定，接头处理符合要求。

5. 防雷接地：防雷接地设施符合设计要求，接地电阻符合规定。

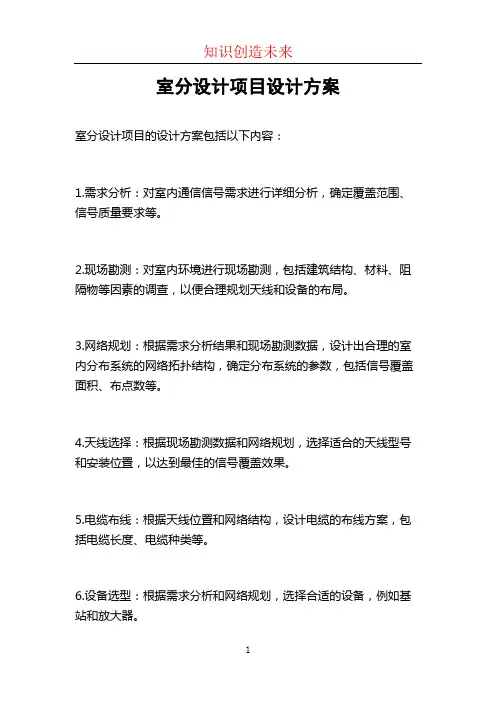

室分设计项目设计方案
室分设计项目的设计方案包括以下内容：
1.需求分析：对室内通信信号需求进行详细分析，确定覆盖范围、信号质量要求等。

2.现场勘测：对室内环境进行现场勘测，包括建筑结构、材料、阻隔物等因素的调查，以便合理规划天线和设备的布局。

3.网络规划：根据需求分析结果和现场勘测数据，设计出合理的室内分布系统的网络拓扑结构，确定分布系统的参数，包括信号覆盖面积、布点数等。

4.天线选择：根据现场勘测数据和网络规划，选择适合的天线型号和安装位置，以达到最佳的信号覆盖效果。

5.电缆布线：根据天线位置和网络结构，设计电缆的布线方案，包括电缆长度、电缆种类等。

6.设备选型：根据需求分析和网络规划，选择合适的设备，例如基站和放大器。

7.参数设置：根据需求分析和网络规划，对设备进行参数设置，包括功率、频段等。

8.安装调试：根据设计方案进行室分设备的安装和调试，确保设备正常运行和达到设计要求。

9.维护管理：对室分设备进行定期维护和管理，包括检查设备运行状态、清洁设备等。

10.验收评估：对室分设备进行验收评估，确认设备运行效果和符合设计要求。

以上是室分设计项目的基本设计方案内容，具体的设计方案会根据实际情况进行调整和优化。

室分设计方案1. 概述室分（In-Building-Distribution System）是指在建筑物内，根据室内无线信号传播特性和用户需求，设计和部署合适的无线信号分布系统，以提供稳定、高效的室内无线通信服务。

本文将介绍室分设计的基本原则、设计流程和常用技术。

2. 设计原则室分设计的核心目标是实现全覆盖、高容量、高品质的无线信号分布。

以下是室分设计的基本原则：2.1 覆盖需求分析在进行室分设计之前，需要进行现场调研，了解建筑物的结构、面积、楼层数等信息，以及用户的通信需求。

根据这些信息，确定覆盖需求，包括覆盖区域、信号强度要求、容量需求等。

2.2 技术选型根据覆盖需求，选择合适的室分技术。

常用的室分技术包括分布式天线系统（DAS）、微基站系统（Femtocell）和传统基站系统等。

不同技术有着不同的适用场景和特点，需要根据具体情况进行选择。

2.3 网络规划在确定技术选型后，进行网络规划，包括确定室内覆盖点位、天线类型、无线信号参数设置等。

网络规划要考虑建筑物的结构、信号传播特性、用户分布密度等因素，以实现最佳的信号覆盖效果。

2.4 设备布局根据网络规划，确定设备的布局方式。

设备布局要考虑信号传输线路的长度、传输损耗、设备间的连接方式等因素，以保证信号传输的稳定性和效果。

2.5 优化调试完成设备布局后，进行室分系统的优化调试。

根据现场实际情况，对无线信号进行测试和分析，调整天线方向、参数设置等，以达到最优的无线信号覆盖效果。

3. 设计流程室分设计的流程一般包括需求分析、系统设计、设备采购、施工安装、调试优化等阶段。

以下为典型的室分设计流程：3.1 需求分析进行现场调研，了解建筑物结构、用户需求等信息，确定室分的覆盖需求。

3.2 系统设计根据需求分析的结果，选择合适的室分技术和设备，进行网络规划和设备布局设计。

3.3 设备采购根据系统设计的结果，进行设备采购，包括天线、分配器、增益器、传输线路等。

方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz（E频段，原C频段），总计85MHz。
