数字电子技术题库及解答

数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是（）。

A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪个不是TTL逻辑门的类型？（）A. 与非门B. 或非门C. 同或门D. 非门答案：C3. 一个D触发器的初始状态为1，当输入D=0时，时钟脉冲上升沿到达后，输出Q的状态为（）。

A. 0B. 1C. 不确定D. 无变化答案：A4. 以下哪个逻辑表达式是正确的？（）A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案：B5. 一个4位二进制计数器，从0000开始计数，当计数到1111时，下一个状态是（）。

A. 0000B. 1000C. 10000D. 0111答案：A6. 在数字电路中，若要实现一个逻辑函数，下列哪种方法最为经济？（）A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案：A7. 一个三态输出门，当控制端为高电平时，输出状态为（）。

A. 高阻态B. 低电平C. 高电平D. 低阻态答案：C8. 以下哪个是BCD码的特点？（）A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案：A9. 在数字电路中，一个反相器的逻辑功能是（）。

A. 与B. 或C. 非D. 异或答案：C10. 一个JK触发器在时钟脉冲上升沿到达时，如果J=1，K=0，则触发器的状态（）。

A. 保持不变B. 翻转C. 置0D. 置1答案：D二、填空题（每题2分，共20分）1. 一个2输入的与门，当两个输入都为1时，输出为______。

答案：12. 在数字电路中，一个D触发器的D端输入为0，时钟脉冲上升沿到达后，输出Q的状态为______。

答案：03. 一个4位二进制计数器，如果初始状态为0101，下一个状态为______。

数字电子技术考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电子技术中的基本逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：C2. 在数字电路中，一个触发器的稳定状态是指：A. 触发器输出为高电平B. 触发器输出为低电平C. 触发器输出不随输入变化而变化D. 触发器输出随输入变化而变化答案：C3. 以下哪个不是数字电子技术中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 以上都是答案：D4. 在数字电路设计中，以下哪个不是常用的时序逻辑元件？A. 寄存器B. 计数器C. 译码器D. 触发器答案：C5. 以下哪个不是数字电路的分类？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合电路答案：C6. 一个简单的数字电子系统通常包括哪些基本部分？A. 输入、处理、输出B. 电源、输入、输出C. 输入、存储、输出D. 电源、输入、处理、输出答案：D7. 以下哪个不是数字电子技术中常用的存储元件？A. 触发器B. 寄存器C. 锁存器D. 放大器答案：D8. 在数字电子技术中，一个信号的上升时间是指：A. 信号从0%到90%的最大值所需的时间B. 信号从10%到90%的最大值所需的时间C. 信号从0%到100%的最大值所需的时间D. 信号从10%到100%的最大值所需的时间答案：A9. 以下哪个是数字电子技术中的同步电路的特点？A. 所有触发器的时钟信号是独立的B. 所有触发器的时钟信号是同步的C. 电路中没有时钟信号D. 电路中只有一个触发器答案：B10. 在数字电子技术中，以下哪个不是布尔代数的基本运算？A. 与（AND）B. 或（OR）C. 非（NOT）D. 除（DIV）答案：D二、填空题（每空2分，共20分）11. 在数字电路中，逻辑“1”通常表示电压为______，逻辑“0”通常表示电压为______。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

数字电子技术习题库一、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7）C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ ）。

A ．111 B. 010 C. 000 D. 1013．十六路数据选择器的地址输入（选择控制）端有（ ）个。

A ．16 B.2 C.4 D.84. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。

A. 1011--0110--1100--1000--0000B.1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D.1011--1010--1001--1000--01115．已知74LS138译码器的输入三个使能端（E 1=1， E 2A = E 2B =0）时，地址码A 2A 1A 0=011，则输出 Y 7 ～Y 0是( ) 。

A. 11111101B. 10111111C. 11110111D.111111116. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。

A ．15B ．8C ．7D ．17. 随机存取存储器具有( )功能。

A.读/写B.无读/写C.只读D.只写8．N 个触发器可以构成最大计数长度（进制数）为( )的计数器。

9其计数的容量为A ． 八 B. 五 C. 四 D. 三10．已知某触发的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为( )。

可编辑修改精选全文完整版附录D 模拟试卷及参考答案D.1 模拟试卷一、填空（共10小题，每空2分，共40分）1、(8C.4)16 = （ ）10 =（ ）8=（ ）2421BCD 。

2、将160个字符用二进制编码，至少需要（ ）位二进制码。

3、已知F =A(B +C)+A +C ，则其对偶式为（ ）；其反函数为（ ）。

（直接用对偶规则和反演规则）。

4、已知TTL 与非门参数V CC =+5V ，U OH =3.6V ，U OL =0.4V ，U OFF =1.1V ，U ON =1.4V ，高电平输入时的抗干扰容限U NH 为（ ）。

5、连续异或1999个“1”的结果是（ ）。

6、如图D.1所示电路的输出函数F 为（ ）。

（化成最简“与或”式）F图D.1 题一（6）图7、图D.2为三态非门构成的电路，试根据输入条件填写表中的F 栏。

图D.2 题一（7）图表D.1题一（7）真值表D 1EN 1D 2EN 2F8、设计模值为61的自然二进制码计数器、十进制计数器和余3 BCD码计数器分别需要（）级、（）级和（）级触发器。

一个五位二进制加法计数器，由00000状态开始，问经过109个输入脉冲后，此计数器的状态为（）。

9、用（）片1024×4位的RAM可组成8K×8位的RAM，需要增加（）条地址线、（）条数据线。

10、在10位的倒T型电阻网络D/A转换器中，若U REF = ─10V，该D/A转换器能分辨的最小输出电压U LSB=（）mV。

二、选择题（共10小题，每小题2分，共20分）1、有符号位二进制数的补码为（10011），则对应的十进制数为（）。

A、-29B、+13C、-13D、-32、下列说法正确的是（）。

A、n个变量所构成的全部最小项之和恒等于0B、n个变量所构成的全部最大项之和恒等于0C、n个变量所构成的全部最小项之积恒等于1D、n个变量所构成的全部最大项之积恒等于03、下列说法正确的是（）。

数字电子技术根底试题〔一〕一、填空题 : 〔每空1分，共10分〕1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：〔〕图。

图 12.以下几种TTL电路中，输出端可实现线与功能的电路是〔〕。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是〔〕。

A、通过大电阻接地〔>1.5KΩ〕B、悬空C、通过小电阻接地〔<1KΩ〕D、通过电阻接V CC4.图2所示电路为由555定时器构成的〔〕。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路〔〕。

图2A、计数器B、存放器C、译码器D、触发器6．以下几种A/D转换器中，转换速度最快的是〔〕。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．*电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为〔〕。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用〔〕。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、逻辑函数与其相等的函数为〔〕。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有〔〕个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简〔每题5分，共10分〕1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析以下电路。

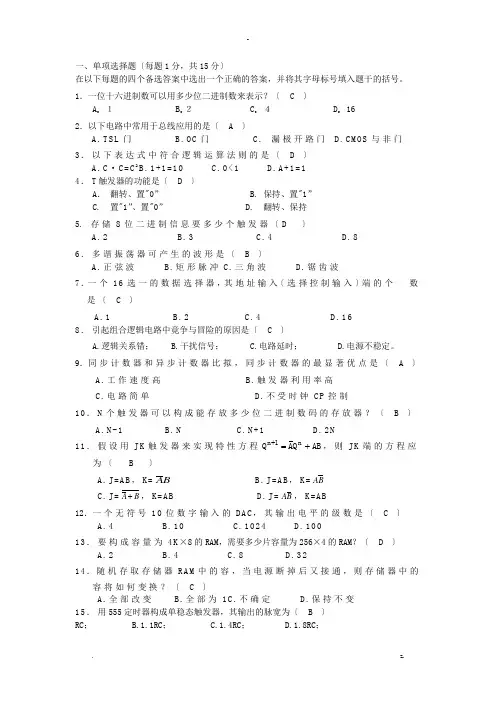

在以下每题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号。

1．一位十六进制数可以用多少位二进制数来表示？〔 C 〕A . １B .２C . ４D . 162．以下电路中常用于总线应用的是〔 A 〕A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3．以下表达式中符合逻辑运算法则的是〔 D 〕A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4．T 触发器的功能是〔 D 〕A ． 翻转、置"0” B. 保持、置"1” C. 置"1”、置"0” D. 翻转、保持5. 存储8位二进制信息要多少个触发器〔D 〕A.2B.3C.4D.8 6．多谐振荡器可产生的波形是〔 B 〕A.正弦波B.矩形脉冲C.三角波D.锯齿波7．一个16选一的数据选择器，其地址输入〔选择控制输入〕端的个 数是〔 C 〕A.1B.2C.4D.16 8．引起组合逻辑电路中竟争与冒险的原因是〔 C 〕A.逻辑关系错；B.干扰信号；C.电路延时；D.电源不稳定。

9．同步计数器和异步计数器比拟，同步计数器的最显著优点是〔 A 〕 A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10．N 个触发器可以构成能存放多少位二进制数码的存放器？〔 B 〕 A.N -1 B.N C.N +1 D.2N11．假设用J K 触发器来实现特性方程AB Q A Q n 1n +=+，则J K 端的方程应为〔 B 〕A.J =A B ，K =B AB.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B12．一个无符号10位数字输入的D A C ，其输出电平的级数是〔 C 〕A.4B.10C.1024D.100 13．要构成容量为4K ×8的RAM ，需要多少片容量为256×4的RAM ？〔 D 〕A.2B.4C.8D.32 14．随机存取存储器R A M 中的容，当电源断掉后又接通，则存储器中的容将如何变换？〔 C 〕A.全部改变B.全部为1C.不确定D.保持不变 15．用555定时器构成单稳态触发器，其输出的脉宽为〔 B 〕 RC ； B.1.1RC ； C.1.4RC ； D.1.8RC ；在以下每题的四个备选答案中有二至四个正确答案，请将正确答案全部选出并将其字母标号填入题干的括号；少选错选都不得分。

数字电⼦技术习题库及参考答案数字电⼦技术习题库⼀、填空题（每空1分，共20分）1. 有⼀数码10010011，作为⾃然⼆进制数时，它相当于⼗进制数（），作为8421BCD 码时，它相当于⼗进制数（）。

2.三态门电路的输出有⾼电平、低电平和（）3种状态。

3．TTL 与⾮门多余的输⼊端应接（）。

4．TTL 集成JK 触发器正常⼯作时，其和端应接（）电平。

5. 已知某函数，该函数的反函数（）。

6. 如果对键盘上108个符号进⾏⼆进制编码，则⾄少要（）位⼆进制数码。

7. 典型的TTL 与⾮门电路使⽤的电路为电源电压为（）V ，其输出⾼电平为（）V ，输出低电平为（）V ， CMOS 电路的电源电压为（） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输⼊为A 2A 1A 0 110时，输出应为（）。

9．将⼀个包含有32768个基本存储单元的存储电路设计16位为⼀个字节的ROM 。

该ROM 有（）根地址线，有（）根数据读出线。

10. 两⽚中规模集成电路10进制计数器串联后，最⼤计数容量为（）位。

11. 下图所⽰电路中， Y 1＝（）；Y 3 ＝（）。

12. 某计数器的输出波形如图1所⽰，该计数器是（）进制计数器。

13．驱动共阳极七段数码管的译码器的输出电平为（）有效。

d R d S ??? ??+??? ??++=D C AB D C A B F F 01234567Y Y Y Y Y Y Y YABY 1 Y 2 Y 3⼆、单项选择题（本⼤题共15⼩题，每⼩题2分，共30分）（在每⼩题列出的四个备选项中只有⼀个是最符合题⽬要求的，请将其代码填写在题后的括号内。

错选、多选或未选均⽆分。

）1. 函数F(A,B,C) AB+BC+AC 的最⼩项表达式为( ) 。

A ．F(A,B,C) ∑m （0，2，4） B. (A,B,C) ∑m （3，5，6，7） C ．F(A,B,C) ∑m （0，2，3，4） D. F(A,B,C) ∑m（2，4，6，7）2．8线—3线优先编码器的输⼊为I 0—I 7 ，当优先级别最⾼的I 7有效时，其输出的值是（）。

数字电子技术习题库一、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7）C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。

A ．111 B. 010 C. 000 D. 1013．十六路数据选择器的地址输入（选择控制）端有（ ）个。

A ．16 B.2 C.4 D.84. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。

A. 1011--0110--1100--1000--0000B.1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D.1011--1010--1001--1000--01115．已知74LS138译码器的输入三个使能端（E 1=1， E 2A = E 2B =0）时，地址码A 2A 1A 0=011，则输出 Y 7 ～Y 0是( ) 。

A. 11111101B. 10111111C. 11110111D.111111116. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。

A ．15B ．8C ．7D ．17. 随机存取存储器具有( )功能。

A.读/写B.无读/写C.只读D.只写8．N 个触发器可以构成最大计数长度（进制数）为( )的计数器。

9其计数的容量为A ． 八 B. 五 C. 四 D. 三10．已知某触发的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为( )。

第一章 数字逻辑基础1-1. 将下列的二进制数转换成十进制数（1）、1011，（2）、10101，（3）、11111，（4）、1000011-2. 将下列的十进制数转换成二进制数（1）、8，（2）、27，（3）、31，（4）、1001-3. 完成下列的数制转换（1）、（255）10=（ ）2=（ ）16=（ ）8421BCD（2）、（11010）2=（ ）16=（ ）10=（ ）8421BCD（3）、（3FF ）16=（ ）2=（ ）10=（ ）8421BCD（4）、（1000 0011 0111）8421BCD =（）10=（）2=（）161-4. 完成下列二进制的算术运算（1）、1011+111，（2）、1000-11，（3）、1101×101，（4）、1100÷100 1-5. 设：AB Y 1=，B A Y 1+=，B A Y 1⊕=。

已知A 、B 的波形如图题1-5所示。

试画出Y 1、Y 2、Y 3对应A 、B 的波形。

图题1-51-6选择题1．以下代码中为无权码的为 。

A . 8421BCD 码B . 5421BCD 码C . 余三码D . 格雷码2．以下代码中为恒权码的为 。

A .8421BCD 码B . 5421BCD 码C . 余三码D . 格雷码3．一位十六进制数可以用 位二进制数来表示。

A . １B . ２C . ４D . 164．十进制数25用8421BCD码表示为。

A.10 101B.0010 0101C.100101D.101015．在一个8位的存储单元中，能够存储的最大无符号整数是。

A.（256）10B.（127）10C.（FF）16D.（255）106．与十进制数（53.5）10等值的数或代码为。

A.(0101 0011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)87．矩形脉冲信号的参数有。

A.周期B.占空比C.脉宽D.扫描期8．与八进制数(47.3)8等值的数为：A. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)29. 常用的BCD码有。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。

数字电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点：A. 抗干扰能力强B. 集成度高C. 功耗高D. 可靠性高3. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 悬空D. 随机状态4. 在数字电路设计中，以下哪个不是常用的逻辑门：A. NAND门B. NOR门C. XOR门D. AND-OR-NOT门5. 一个D触发器的初始状态为0，当输入D=1时，时钟信号上升沿触发后，Q端的输出状态为：A. 0B. 1C. 保持不变D. 翻转6. 在数字电路中，计数器的主要功能是：A. 放大信号B. 存储信息C. 计数和分频D. 逻辑判断7. 下列哪个不是触发器的类型：A. SR触发器B. JK触发器C. D触发器D. 三态触发器8. 在数字电路中，一个4位二进制计数器最多可以计数到：A. 4B. 8C. 16D. 329. 一个简单的数字钟电路至少需要多少个计数器：A. 1B. 2C. 3D. 410. 在数字电路中，以下哪个不是同步计数器的特点：A. 所有触发器的时钟信号同步B. 计数速度快C. 结构复杂D. 计数精度高答案：1-5 B A B B B；6-10 C D C B C二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪些是数字电路的优点：A. 集成度高B. 功耗低C. 抗干扰能力强D. 易于实现大规模集成E. 易于设计和测试3. 触发器的类型包括：A. SR触发器B. JK触发器C. D触发器D. T触发器E. 三态触发器4. 计数器的计数方式包括：A. 同步计数B. 异步计数C. 双向计数D. 递增计数E. 递减计数5. 以下哪些是数字电路设计中常用的优化方法：A. 逻辑简化B. 门电路优化C. 布局优化D. 时序优化E. 电源管理优化答案：1 ABCDE；2 ABCDE；3 ABCD；4 ABCE；5 ABCDE三、填空题（每空1分，共10分）1. 在数字电路中，最基本的逻辑关系包括______、______和非逻辑。

数字电子技术试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为高电平的条件是：A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有存储功能D. 电路结构简单答案：B3. 在数字电路中，一个D触发器的初始状态为Q=0，当输入D=1时，触发器的输出Q变为：A. 0B. 1C. 保持不变D. 无法确定答案：B4. 以下哪个不是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D5. 在数字电路中，一个JK触发器的J=0，K=1时，触发器的状态会发生：A. 保持不变B. 翻转C. 置0D. 置1答案：B6. 下列哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码C. 十进制编码D. 奇偶校验码答案：C7. 在数字电路中，一个计数器的计数范围是2^n，那么该计数器的位数是：A. nB. n-1C. n+1D. 2n答案：A8. 一个4位的二进制计数器，从0000开始计数，当计数到1111时，下一个状态是：A. 0000B. 1000C. 0001答案：A9. 在数字电路中，一个移位寄存器的移位方向是：A. 左移B. 右移C. 双向移位D. 随机移位答案：C10. 以下哪个不是数字电路中的触发器类型？A. SR触发器B. JK触发器C. D触发器D. 与非门答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3输入的或门，当输入为100时，输出为________。

答案：12. 如果一个触发器的Q输出为0，那么它的非Q输出为________。

答案：13. 在数字电路中，一个T触发器的T输入为1时，触发器的状态会________。

答案：翻转4. 在数字电路中，一个同步计数器的计数速度比异步计数器的计数速度________。

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

综合练习题1一、填空题1、在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 滤波器；有用信号频率高于10 kHz 时，可选用 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 滤波器；有用信号频率为某一固定频率，可选用 滤波器。

2、如果对键盘上108个符号进行二进制编码，则至少要 位二进制数码。

3、有一数码10010011，作为自然二进制数时，它相当于十进制数 ，作为8421BCD 码时，它相当于十进制数 。

4、74HC138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为 。

5、已知某函数）（）（D C AB D C A B F +++= ，该函数的反函数=F 。

二、简答题 1、数制转换（ 143 ）10= （ ）16 = （ ）2 =（ ）8421BCD 。

（2008） D = （ ）B = （ ）H 。

（3EC ）H = （ ）D 2、用卡诺图化简下列逻辑函数（1）L （A,B,C ）=C AB C B A C B A C B A +⋅++⋅⋅ （2）L （A,B,C,D ）=Σm （0,2,6,7,8,10,14,15）3、已知A 、B 的波形如图所示。

设B A Y 1⊕=，试画出Y 1对应A 、B 的波形。

（4分）A B Y 1三、已知某时序电路的状态转换表如下所列，试由此画出该电路在所给时钟CP 及输入信号X 作用下的Q 2、Q 1及输出Z 。

Q 2n +1Q 1n +1/Z nQ 2n Q 1n X =0 X =1 0 0 01/011/00 1 10/0 00/1 1 1 00/1 10/0 1 011/001/0Q 1CP X Q 2Z1 2 3 4 5 6 7 8四、试用74HC138和适当门电路实现逻辑函数ABC C AB C B A BC A F +++=。

五、已知某编码变换器功能如下表所示，试用ROM 实现此编码变换器。

数字电子技术试题及答案### 数字电子技术试题及答案#### 一、选择题1. 数字电路中，最基本的逻辑关系是：- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑答案： A2. 以下哪个不是数字电子技术中的逻辑门：- A. AND门- B. OR门- C. NOT门- D. ADD门答案： D3. 在数字电路中，触发器的主要用途是：- A. 存储信息- B. 放大信号- C. 转换信号- D. 滤波答案： A4. 以下哪个是组合逻辑电路的特点：- A. 有记忆功能- B. 无记忆功能- C. 需要时钟信号- D. 需要电源答案： B5. 在数字电路中，一个二进制数“1010”转换为十进制数是：- A. 8- B. 10- C. 14- D. 16答案： C#### 二、简答题1. 简述数字电路与模拟电路的区别。

- 数字电路主要处理数字信号，以二进制形式表示，具有离散性、抗干扰性强、易于集成等特点。

模拟电路则处理模拟信号，以连续变化的电压或电流表示，适合处理连续变化的物理量。

2. 解释什么是二进制数，并给出一个例子。

- 二进制数是一种数制，使用两个数字0和1来表示所有数值。

例如，二进制数“1101”表示十进制数13。

3. 描述一个基本的逻辑门如何工作。

- 一个基本的逻辑门，如AND门，接收两个或多个输入信号，并根据其逻辑功能产生一个输出信号。

例如，AND门只有在所有输入都为高电平时才输出高电平。

#### 三、计算题1. 给定逻辑表达式 Y = A'B + AB'，求当A=0, B=1时的Y值。

- 首先计算A'和B'的值，A' = 1，B' = 0。

然后将这些值代入表达式，Y = 1*1 + 0*0 = 1。

2. 一个4位二进制计数器从0000开始计数，求它第10次计数后的二进制状态。

- 4位二进制计数器的计数序列是0000, 0001, 0010, 0011, 0100, 0101, 0110, 0111, 1000, 1001。

试题库及答案试卷一一．基本概念题（一）填空题（共19分，每空1分）1．按逻辑功能的不同特点，数字电路可分为和两大类。

2．在逻辑电路中，三极管通常工作在和状态。

3．（406）10=（）8421BCD4．一位数值比较器的逻辑功能是对输入的数据进行比较，它有、、三个输出端。

5．TTL集成JK触发器正常工作时，其d R和d S端应接电平。

6．单稳态触发器有两个工作状态和，其中是暂时的。

7．一般ADC的转换过程由、、和4个步骤来完成。

8．存储器的存储容量是指。

某一存储器的地址线为A14～A0，数据线为D3～D0，其存储容量是。

（二）判断题（共16分，每题2分）1．TTL或非门多余输入端可以接高电平。

（）2．寄存器属于组合逻辑电路。

（）3．555定时器可以构成多谐振荡器、单稳态触发器、施密特触发器。

（）4．石英晶体振荡器的振荡频率取决于石英晶体的固有频率。

（ ）5．PLA 的与阵列和或阵列均可编程。

（ ）6．八路数据分配器的地址输入（选择控制）端有8个。

（ ）7．关门电平U OFF 是允许的最大输入高电平。

（ ）8．最常见的单片集成DAC 属于倒T 型电阻网络DAC 。

（ ）（三） 选择题（共16分，每题2分）1．离散的，不连续的信号，称为（ ）。

A ．模拟信号 B.数字信号2．组合逻辑电路通常由（ ）组合而成。

A ．门电路 B.触发器 C.计数器3．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。

A ．111 B.010 C.000 D.1014．十六路数据选择器的地址输入（选择控制）端有（ ）个。

A ．16 B.2 C.4 D.85．一位8421BCD 码译码器的数据输入线与译码输出线的组合是（ ）。

A ．4:6 B.1:10 C.4:10 D.2:46．常用的数字万用表中的A/D 转换器是（ ）。

A ．逐次逼近型ADC B.双积分ADC C.并联比较型ADC7．ROM 属于（ ）。
