• 桩架的选择应考虑桩锤类型、桩的长度和施 工现场的条件等因素。
• 桩架的高度 = 桩长＋桩锤高度＋滑轮组高＋ 起锤移位高度＋安全工作间隙
• 3．动力装置的选择
• 动力装置的选择应根据桩锤的类型来确定。
• （二）沉桩前的准备工作
• 1．清除地上、地下障碍物，对场地进行平整 并做好排水工作。
• 2．放出桩的基准线并定出桩位，在不受打桩 影响的适当位置设置水准点，
• （一）静力压桩的施工工艺
• 施工程序为：
• 测量定位→压桩机就位→吊桩、插桩→ 桩身对中调直→静压沉桩→接桩→再静 压沉桩→送桩→终止压桩→截桩。
• （二）施工注意事项
• 1．压桩施工时应随时注意使桩保持轴心受压， 接桩时也应保证上下接桩的轴线一致，并使接桩 时间尽可能地缩短，否则，间歇时间过长会由于 土体固结导致发生压不下去的事故。
• （一） 振动沉桩
• 振动沉桩是利用固定在桩顶部的振动器 所产生的激振力，通过桩身使土颗粒受 迫振动，使其改变排列组织，产生收缩 和位移，这样桩表面与土层间的摩擦力 就减少，桩在自重和振动力共同作用下 沉人士中（图2-9）。 适用于在粘土、松 散砂土及黄土和软土中沉桩，更适合于 打钢板桩，同时借助起重设备可以拔桩。
• 3．接通现场的水、电管线，准备好施工机具； 做好对桩的质量检验。
• 4．进行打桩试验，以便检验设备和工艺是否 符合要求。
• 5确定打桩顺序
• 打桩顺序一般分为：逐排打、自边缘向 中央打、自中央向边缘打和分段打等四 种
• （三）打入桩的施工工艺 • 1．桩机就位 • 2．吊桩 • 3．打桩 • 4．接桩 • 5．送桩 • 6．截桩：
• 一、干作业成 孔灌注桩
• 干作业成孔灌 注桩适用于成 孔深度内没有 地下水的情况， 成孔时不必采 取护壁措施而 直接取土成孔。

打； 3) 当桩的规格不同时，先大后小，先长后短； 4) 当桩尖设计标高不同时，先深后浅。
工艺顺序： 设置标尺→桩架就位→吊桩就位→扣桩帽、落锤、 脱吊钩→低锤轻打→正式打（接桩，截桩，静、动 载试验，承台施工）。 要点：
采用重锤低击，开始要轻打； 注意贯入度变化，做好打桩记录（编号、每米锤击
（4）进行打桩试验：≮2根，检验工艺、
设备是否符合要求。
打桩顺序：
避免 入土深度不一，导致不均匀沉降；
难打易碎； 邻桩移位倾斜。
1) 当桩中心距<4倍桩径时， 可：①自中间向四周环绕或放射打； ②由中心向两侧对称打； ③分段对称打； 2) 当桩中心距4倍桩径时，可按施工方便顺序
5. 提高桩承载力的方法
锤击沉管灌注桩： 单打法—— 复打法 —— 单打时不放钢筋笼，混凝土初凝前原位打
混凝土预制桩的接桩
焊接
法兰接 硫磺胶泥锚接 P75
第三节 灌注桩施工
一、钻孔灌注桩：
施工无振动无噪音，但比同径预制桩承载低、沉降大。
（一）干作业法（用于无地下水或已降水）
1、成孔机械：

螺旋钻－长：钻杆长10m以上,φ 400～600


短：钻杆长3～5m，φ 300～400
+M
(3)吊、运平稳，避免损坏。
3．堆放
高度不超过四层；
地面坚实、平整，垫长枕木； 支承点在吊点位置，垫木上下对齐。
三、打桩施工
1、准备工作
（ 1 ）场地准备： 清除地上、地下障碍物， 平整、压实场地，设置排水沟； （ 2 ） 放 轴 线 、 定 桩 位 、 设 置 水 准 点 （≮2个）； （3）确定打桩顺序：

另一种是装在履带底盘上的桩
架。
14
第14页/共63页
（二）钢筋混凝土预制桩的沉桩
• ① 多能桩架（图2-3）由立柱、斜撑、 回转工作台、底盘、及传动机构组成。 它的机动性和适应性很大，在水平方 向可作360°回转，立柱可前后倾斜， 底盘下装有铁轮，可在轨道上行走。 这种桩架可适应各种预制桩，也可用 于灌筑桩施工。缺点是机构较庞大， 现场组装和拆迁比较麻烦。
节点的设置如图2-1所示。
5
第5页/共63页
第一节 桩基础
堆放桩的地面必须平整、坚实，垫木间距应与吊点位置相同，各层垫木应位于同一垂直线上，堆放层数不宜超 过4层。不同规格的桩，应分别堆放。
6
第6页/共63页
第一节 桩基础 • （二）钢筋混凝土预制桩的沉桩
• 沉桩方法：锤击法、静压法、振动法、水 冲法等。
• 打桩的公害
• 噪音、振动、挤压、泥浆等。
22
第22页/共63页
（二）钢筋混凝土预制桩的沉桩
• 2、静力压桩 • 静力压桩是利用静压力将桩压入土中，施工中虽然仍然存在挤土效应，但没
有振动和噪音，适用于软弱土层和邻近有怕振动的建（构）筑物的情况。 • 静力压桩机有机械式和 液压式之分，目前使用的多为 液压式静力压桩机，压力可达 8000kN。
2.0t，2.5t，3.5t，4.5t，6.0t，7.2t等数种。每分钟锤击次数约40～80次。可以用于大型混凝土桩和钢 管桩等。
8
第8页/共63页
（二）钢筋混凝土预制桩的沉桩
• ③ 蒸汽锤 • 蒸汽锤利用蒸汽的动力进行锤击。根据其工作情况又可分为单动式汽锤与双动式汽锤。单动式汽锤的冲击
体只在上升时耗用动力，下降靠自重；双动式汽锤的冲击体升降均由蒸汽推动。蒸汽锤需要配备一套锅炉 设备。 • 单动式汽锤的冲击力较大，可以打各种桩，常用锤重为3～10t。每分钟锤击数为25～30次。 • 双动式汽锤的外壳（即汽缸）是固定在桩头上的，而锤是在外壳内上下运动。因冲击频率高（100～200次 /min），所以工作效率高。它适宜打各种桩，也可在水下打桩并用于拔桩。锤重一般为0.6～6t。

⑴打桩机就位后，将桩锤和桩帽吊起，然后吊 桩并送至导杆内，垂直对准桩位缓缓送下插入土 中，垂直度偏差不得超过0.5%，然后固定桩帽和 桩锤，使桩、桩帽、桩锤在同一铅垂线上，确保 桩能垂直下沉。在桩锤和桩帽之间应加弹性衬垫， 桩帽和桩顶周围四周应有5~10mm的间隙，以防损 伤桩顶。
2019年5月23日星期四
2019年5月23日星期四
31
2.2.1泥浆护壁成孔灌注桩
泥浆护壁成孔是用泥浆保护孔壁并排出土渣 而成孔。泥浆护壁钻孔灌注桩适用于地下水位以 下的粘性土、粉土、砂土、填土、碎 ( 砾 ) 石土 及风化岩层；以及地质情况复杂，夹层多、风化 不均、软硬变化较大的岩层，冲孔灌注桩除适应 上述地质情况外，还能穿透旧基础、大孤石等障 碍物，但在岩溶发育地区应慎重使用。
关键词：找根源，提建议
2019年5月23日星期四
8
2.1 预制混凝土桩施工
2.1.1桩的预制、起吊、运输、堆放 1 桩的预制
场地压实、平整→场地地坪作三七灰土 或浇筑混凝土→支模→绑扎钢筋骨架、安设吊 环→浇筑混凝土→养护至30％设计强度拆模→ 支间隔端头模板、刷隔离剂、绑钢筋→浇筑间 隔桩混凝土→同法间隔制作第二层桩→养护至 70%设计强度起吊→达100%设计强度后运输。 2 桩的起吊 桩在起吊和搬运时，必须平稳，并且不得损坏。 吊点应符合设计要求，一般吊点的设置如下图 所示。
第二章 深基础工程及 地基处理
2019年5月23日星期四
1
述概

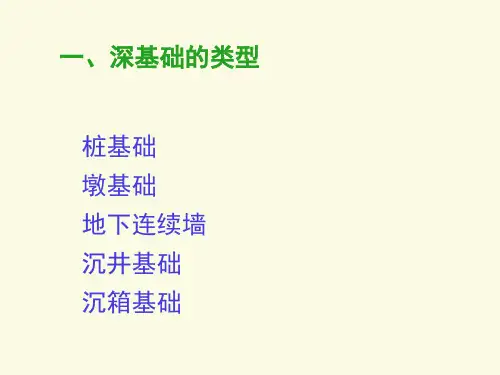

在土建、交通、水利工程中，当天然的地基 的强度和变形不能满足工程要求时，需要对地基 进行人工处理，以满足工程建设的需要，保证建 筑安全可靠。地基处理方法众多，对每一个具体 的工程往往都有其特殊性。常用的地基处理方法 有：排水固结法，振密、挤密法，置换及拌入法， 灌浆法，加筋法和托换法等,当作为地基的土层软 弱，建筑物对其变形与稳定要求较高时，就必须 采用深基础。常见的深基础有：桩基础，沉井基 础，沉箱基础，地下连续墙等

• 2.打桩 • (1)打桩顺序 • 考虑地形、土质、桩群的密集程度以及桩的类型等
因素确定打桩顺序。
• 根据桩的密集程度，打桩顺序分为自中央向两侧打 (桩距小于4倍桩径) 、自中央向四周打(桩距小于4倍 桩径) 、逐排打(桩距大于4倍桩径)。如图2-5所示。
• 当桩的设计深度不同时，先深后浅；当桩的规格尺 寸不同时，先大后小，先长后短。
• 振动锤：
• 桩锤重量的选择：根据现场的情况，桩锤的重量一
般为桩身重量的0.8～1.5倍。
柴油打桩锤的工作原理图(导杆式) 1-汽缸；2-喷嘴
筒式柴油锤工作原理图
单动汽锤工作原理图
双动汽锤工作原理图
• (2)桩架 • 作用：吊桩就位，悬吊桩锤，引导桩身方向。 • 桩架分为：滚管式桩架、轨道式桩架、步履式桩架、
钻孔灌注桩的钢 筋笼成型
超声波检测桩身 质量的预埋钢管
钻孔灌注桩是一种基本的工程结构基础桩。
• 2.泥浆护壁钻孔灌注桩 (1)钻孔机械设备 钻孔机械：回转钻机、潜水电钻、冲抓锥、冲击钻 回转钻机： 特点：钻头回转切削、泥浆循环排土、泥浆保护孔 壁。 应用条件：地下水位较高的硬粘土或软石，孔径 Φ<1m，孔深度20~30m。 泥浆循环方式：正循环：适合小直径孔(Φ<0.8m)； 反循环：适合大直径孔(Φ>0.8m)
统施加压力将预制桩分节压入土中。如图2-6所示。 • 特点：桩位定点准确，可提高桩基施工质量；施工
无噪声、无振动、无污染、速度快。一般适用于软 弱土层。
• 静力压桩机分为机械式和液压式两种。
全液压式静力压桩机压桩示意图
2．静力压桩：
活动压梁 是利用压桩桩机架桩导架向自笼重和配重的静压力，将桩逐节压入土中。

3）水下灌注要求：
①混凝土≮C20，坍落度16～22cm，骨料粒径 ≯30mm； ②导管最大外径比钢筋笼内径小100以上； ③钢筋的混凝土保护层厚度≮50mm（混凝土 垫块）； ④能埋管500～600mm后剪断导柱塞铅丝； ⑤提管时保证混凝土埋入≮1m。
三、沉管灌注桩
1.特点：能在土质很差，地下水位很高时施工
蒸汽锤：单动－升耗能、自重降，力大慢1.5～15t，
25～30次/分；
– 双动式－双向耗能，效率高，0.6～6t；100～200
次/分；可打可拔。
液压锤：无噪、无污、频率高，复杂、价高。油气
二压施力长，贯入度大。
单动汽锤工作原理图
双动汽锤工作原理图
导杆式柴油锤工作原理图
筒式柴油锤工作原理图
2、桩架
(1) 工艺顺序
平整场地，挖排水沟→定桩位→钻机对位、 校垂直→开钻出土→清孔→检查垂直度及虚 土情况→放钢筋骨架→浇混凝土。
钻孔
清孔
放入钢筋骨架 浇筑混凝土
螺旋钻孔机成桩工艺
（2）施工要点
①土质差、有振动、间距小时，间隔钻孔制作；
②软塑土层、含水量大－用疏纹叶片钻杆；
可塑、硬塑粘土，含水量较小的砂土－用密纹叶 片钻杆；
内容：爆桩孔 爆扩大头
步骤：成孔→放炸药→灌砂及压爆混凝土→ 引爆成扩大头→检查→置筋→灌筑混凝土。
炸药用量：依扩大头径及土质而定，可用计 算、试验、查表三法。
桩身 坚土层
承台 混凝土垫层
扩大头
爆扩桩基础构造示意图
钻孔
(直径50 ～
60mm)
放炸 药管
扩孔 清土
放炸药包 灌混凝土
爆扩 大头
放入钢筋 骨架,灌注

桩基工程
02
桩基工程概述
桩基工程是土木工程中一种常见的基 础形式，主要用于承受建筑物荷载， 将建筑物荷载传递到下层土体中。
桩基工程的设计和施工需要综合考虑 地质条件、建筑物荷载、施工条件等 因素。
桩基工程具有较高的承载力和稳定性， 能够满足不同建筑物对基础的要求。
桩基的分类
根据桩身的材料不同，桩基可以分为混 凝土桩、钢桩、木桩等。
地下连续墙工程
03
地下连续墙工程概述
地下连续墙是一种在地下建筑中采用连续墙体进行围护的结构形式，广泛应用于深 基础工程中。
地下连续墙具有较高的结构强度和刚度，能够承受较大的侧向土压力和水平荷载。
地下连续墙的墙体材料多为混凝土或钢筋混凝土，根据工程需要可采用不同的厚度 和深度。
地下连续墙的施工方法
垫层施工
在基础底部铺设垫层，起到找 平、扩散荷载和改善地基的作 用。
回填土方
扩基结构施工完成后，进行回 填土方，确保基础稳定。
扩基的检测与验收
检测方法
采用沉降观测、倾斜测量、土压 力检测等方法对扩基工程的施工 过程和效果进行监测和评估。
验收标准
根据设计要求、相关规范和施工 经验，制定验收标准，确保扩基 工程的质量和安全性能符合要求 。
保证建筑物的正常使用和安全。
深基础工程的分类
• 总结词：深基础工程可以根据不同的分类标准进行分类，如根据施工方法可分 为桩基、扩基、地下连续墙等；根据地质条件可分为岩基、软基等。
• 详细描述：根据施工方法的不同，深基础工程可以分为桩基、扩基、地下连续 墙等不同类型。桩基是深基础工程中最常用的一种类型，它通过将建筑物荷载 传递到下层土体或岩层上，以提高地基的承载力和稳定性。扩基则是通过扩大 基础底面积来减小建筑物沉降和变形的一种方法。地下连续墙则是在地下构筑 一道连续的墙体，以提高地基的抗剪切和抗滑移能力。根据地质条件的不同， 深基础工程又可以分为岩基和软基等类型。岩基是指地基土体为岩石或坚硬土 层的地基，通常采用桩基或扩基等方法进行加固。软基则是指地基土体为软弱 土层的地基，通常采用换填、排水固结等方法进行加固。
