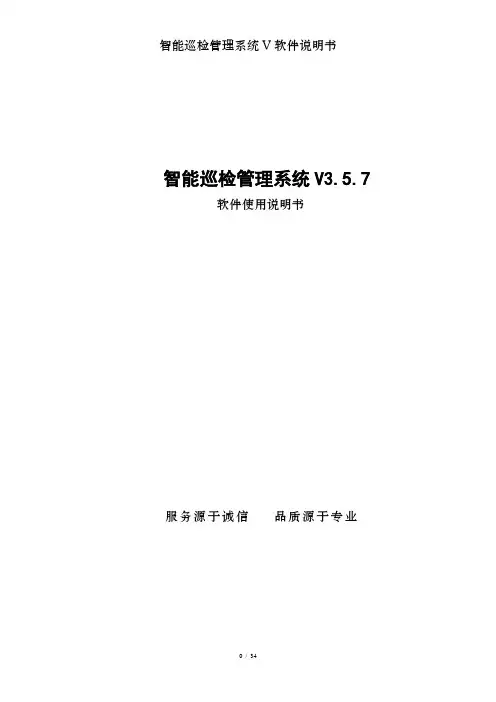

智能巡检管理系统V3.5.7软件说明书

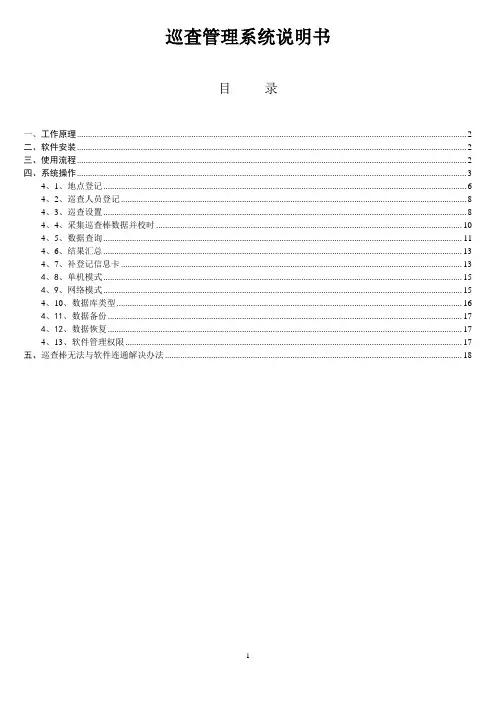

巡查管理系统说明书目录一、工作原理 (2)二、软件安装 (2)三、使用流程 (2)四、系统操作 (3)4、1、地点登记 (6)4、2、巡查人员登记 (8)4、3、巡查设置 (8)4、4、采集巡查棒数据并校时 (10)4、5、数据查询 (11)4、6、结果汇总 (13)4、7、补登记信息卡 (13)4、8、单机模式 (15)4、9、网络模式 (15)4、10、数据库类型 (16)4、11、数据备份 (17)4、12、数据恢复 (17)4、13、软件管理权限 (17)五、巡查棒无法与软件连通解决办法 (18)一、工作原理信息卡（地点卡或巡更点）内存一个编号，每个信息卡编号都不一样，是唯一的。

巡查棒是巡查记录采集器，它内置时钟和存储器。

每个巡查地点安装一个信息卡，巡查员手持巡查棒，到每个需巡查的地点读取信息卡，巡查棒即可产生记录，每条记录包含信息卡的编号和巡查时间。

巡查完后把巡查棒通过随机配置的USB数据线和管理电脑的USB口连接起来。

把读有记录数据的巡查棒通过USB数据线把信息上传到电脑内。

电脑就能显示每个信息卡（地点卡或巡更点）所表示的地点和巡查时间，根据设置好巡查规则对巡查记录进行分析，得出相应的巡查结果。

巡查棒存储容量为10000~60000条记录(不同型号不相同)，巡查棒正常读钮音为“嘀——”中长音，约1秒，同时指示灯闪3下，表示读钮成功。

1分钟内连续读取同一个信息卡，指示灯会不断闪烁，无声音，并不产生巡查记录。

二、软件安装1、IEP 巡查管理系统说适用于WINDOWS2000或更高级的WINDOWS操作系统.2、运行安装光盘中的SETUP.EXE文件，按安装指引安装软件，最后在桌面生成巡查系统快捷方式Patrol三、使用流程四、系统操作（1）连接巡查棒此巡查棒必须安装USB驱动软件,请安装光盘目录下的执行文件或按以下步骤进行：启动电脑，电脑检测到新硬件：选择安装光盘中的“USB驱动”文件：然后打开设备管理器,确定端口号至此，USB驱动软件安装完毕，可以投入使用。

智能巡检管理系统V3.5.7软件使用说明书服务源于诚信品质源于专业目录第一章软件安装 (2)1．1 软件运行环境要求 (2)1．2 如何安装软件系统 (2)1．3 如何卸载软件 (3)1．4 系统登录 (3)第二章基础信息 (4)2．1 设置巡检线路 (4)2．2 设置巡检地点 (6)2．3 巡检线路与地点绑定 (10)2．4 设置巡检人员 (12)2．5 设置巡检器号码 (12)2．6 巡检计划排班设置 (14)第三章数据处理 (18)3．1 读取巡检器数据 (18)2．2 巡检情况查询 (20)3．3 原始记录查询 (21)3．4 合格率统计 (22)3．5 重新分析数据 (23)第四章系统维护 (24)4．1 巡检器设置 (24)4．2 数据库初始化 (25)4．3 恢复数据 (26)4．4 清理巡检数据 (27)第五章可能遇到的问题和解决方法 (28)5．1 软件安装完成后找不到巡检器，无法上传数据 (28)5．2 USB驱动已正确安装，还是无法上传数据 (31)5．3 原来可以上传数据，软件系统突然读不了数据了 (33)第一章软件安装1．1 软件运行环境要求计算机硬件推荐配置：当前主流兼容机均可满足要求。

建议CPU：P4 1.7G以上，内存：512M，硬盘空间：10G以上。

WINDOWS操作系统平台，推荐采用WINDOWS XP/2000操作系统。

1．2 如何安装软件系统运行软件光盘中的智能巡检管理系统V3.5.7.EXE文件，依据提示完成安装。

应用程序安装结束时请选择Install安装USB 驱动程序，如果省略此安装步骤，系统将无法读取巡检器数据。

1．3 如何卸载软件在系统“开始”—“程序”—“智能巡检管理系统V3.5.7”中选择“卸载智能巡检管理系统V3.5.7”即可。

建议您只使用上述方法卸载本软件，其它方法可能造成系统运行故障。

1．4 系统登录管理员登录密码：9999操作员登录密码：0000第一次启动使用本系统时以管理员身份登录，要进行必要的基本信息设置，并请将计算机的时间校准为北京时间。

智能巡检管理系统网络版使用手册感谢您选择我们的智能巡检管理系统网络版。

本使用手册将为您提供该系统的安装、配置、使用及常见问题解答等详细信息。

请在使用系统前仔细阅读本手册，并按照指南操作。

一、系统安装与配置1.1 系统要求确保您的计算机或移动设备满足以下系统要求：•操作系统：Windows 7/8/10、macOS、iOS、Android•浏览器：Google Chrome、Mozilla Firefox、Microsoft Edge•网络：稳定的互联网连接1.2 安装步骤1.登录您的用户账户，进入系统主界面。

2.点击“系统设置”按钮，进入系统设置页面。

3.根据您的需求，配置系统参数，如设备信息、巡检计划等。

4.确认无误后，点击“保存”按钮。

1.3 用户账户管理1.在系统主界面，点击右上角的“用户账户”按钮。

2.进入用户账户管理页面，您可以查看、添加、编辑或删除用户账户。

3.点击“新建用户”按钮，填写用户信息，如用户名、密码等。

4.确认无误后，点击“保存”按钮。

二、系统功能与操作2.1 设备管理1.在系统主界面，点击左侧菜单栏的“设备管理”按钮。

2.进入设备管理页面，您可以查看、添加、编辑或删除设备信息。

3.点击“新建设备”按钮，填写设备信息，如设备名称、型号等。

4.确认无误后，点击“保存”按钮。

2.2 巡检计划管理1.在系统主界面，点击左侧菜单栏的“巡检计划管理”按钮。

2.进入巡检计划管理页面，您可以查看、添加、编辑或删除巡检计划。

3.点击“新建巡检计划”按钮，填写巡检计划信息，如计划名称、设备等。

4.设置巡检时间、周期等参数。

5.确认无误后，点击“保存”按钮。

2.3 巡检记录管理1.在系统主界面，点击左侧菜单栏的“巡检记录管理”按钮。

2.进入巡检记录管理页面，您可以查看、添加、编辑或删除巡检记录。

3.点击“新建巡检记录”按钮，填写巡检记录信息，如设备、巡检时间等。

4.输入巡检结果及备注信息。

5.确认无误后，点击“保存”按钮。

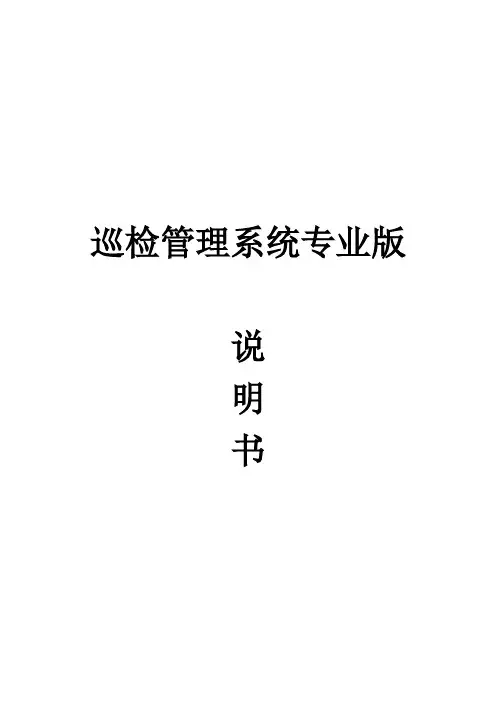

巡检管理系统专业版说明书目录一、软件功能特性 (1)二、软件使用说明 (2)(一) 基本使用流程 (2)(二) 软件登录及退出 (2)1. 软件登录 (2)2. 软件退出 (2)(三) 基础设置 (3)1. 地点设置 (3)2. 人员设置 (4)3. 事件设置 (5)4. 棒号设置 (6)(四) 地图设置 (7)(五) 采集数据 (8)1. 巡检记录 (8)2. 人员钮 (8)3. 地点钮 (8)4. 事件钮 (8)5. 棒号 (8)(六) 数据查询 (9)1. 删除一条、删除全部 (9)2. 地图演示 (10)3. 图形分析 (10)(七) 计划设置 (11)(八) 计划考核 (13)(九) 参数设置 (14)1. 串口号 (14)2. 登录密码 (14)3. 删除数据 (14)4. 初始化 (14)5. 自动备份 (14)(十) 数据备份 (15)(十一) 数据还原 (15)(十二) 退出系统 (16)三、巡检器USB驱动安装 (16)(一) 安装驱动 (16)(二) 查看虚拟出来的串口号 (19)(三) 在软件内设置串口号 (19)一、软件功能特性本系统采用多种先进数据处理技术，大大增强软件整体运行速度，对于普通的单机版软件具有下列优势。

1.绿色版，当软件安装成功之后，若需要重新安装操作系统或者将软件移植到其他电脑，只需要通过移动存储设备，如U盘或者移动硬盘，将整个软件安装后的文件夹拷贝至新的电脑后，即可使用。

2.采用后台处理技术以及窗口停靠功能，闲暇时刻，可以将程序最小化到操作系统的任务栏处，美观实用，也可以将软件拖放到屏幕最上方后，缩小成一个小型图标。

3.数据自动生成功能。

在软件内设置巡逻计划后，操作系统到达新的日期后，软件会自动生成当前日期至上一次最后生成数据的日期之间所有系统数据。

无需人员干预。

4.数据自动分析功能。

巡逻人员巡逻后，将巡检器与电脑正常连接后，将数据在软件内采集后，软件会自动进行巡逻计划的分析考核，领导查阅数据时，可以直接调看巡逻考核的情况，而无需后期长时间的分析等待后再查看相关的巡逻情况。

智能巡检管理系统产品说明书范本智能巡检管理系统使用手册目录一、系统组成二、产品功能特点：三、设备操作说明：四、注意事项与系统维护五、常见故障处理六、包装、运输及贮存七、客户服务和技术支持承诺八、产品保修卡、保修款一、系统组成巡检记录仪系统主要由以下几部分组成：管理电脑、巡检仪、巡更点、充电器、锂电池、数据电缆、智能软件、真皮皮套、打印机二、产品功能特点：1、巡检仪工作原理巡检仪采用军工工业级芯片及多项独有技术的结合，使巡检器在普通巡检的功能和应用范围得到扩展，可对各种特殊要求采集及指定专员巡检，方便专人准确数据采集。

对数据采集责令到人。

广泛应用于电力抄表，水务抄表，石油化工，铁路，动物管理，流动考勤，工业设置参数记录等功能特点指纹技术：采用指纹识别技术，完全杜绝代打卡；结构方式：采用工程塑胶外壳、防水、防震、耐高低温，跌落不损坏；读卡方式：支持TI-Tagit、ISO15693、ISO14443A/B/C等标准；支持语言：可支持中文简体、繁体、英文等多种语言；彩屏显示：TFT2.4寸高清真彩显示屏（240*320）；操作界面：VISTA操作界面，简洁美观；智能导航：具有路线导航、漏检及重复读卡提示功能；项目管理：可定义每个巡检点各项参数，方便数据采集；智能提示：人性化项目参数输入提示。

（最大值、最小值、默认值）；数据精度：高精度数据记录（万分位）；单位定义：支持250个计量单位；电量显示：电池电量多级显示；数据浏览：直接浏览指纹、数据、项目等信息；预警功能：具有存储、电量预警功能；权限管理：多级指纹权限管理键盘输入：全功能键盘输入；大容量：存储记录数达10000条；安全性：掉电后数据可保存30年；通讯方式：USB 2.0数据下载，无需通讯座；技术参数：读卡方式EM/TI全协议感应卡存储记录数10000条指纹记录数300枚单点项目数15个数据值型最大输入位数小数点前9位、后4位逻辑型选择项5项计量单位数250个读卡反应时间＜0.1S显示方式TFT 2.4寸 240*320 高清彩屏通讯波特率115200BPS 通讯方式USB工作温度-40℃-----+70℃尺寸160*68*44MM2、夜光巡逻点用于标识巡检地址●具有防水、防磁、防震功能。

最新卓越管理方案您可自由编辑智能巡检管理系统使用手册目录一、系统组成二、产品功能特点：三、设备操作说明：四、注意事项与系统维护五、常见故障处理六、包装、运输及贮存七、客户服务和技术支持承诺八、产品保修卡、保修款一、系统组成巡检记录仪系统主要由以下几部分组成：管理电脑、巡检仪、巡更点、充电器、锂电池、数据电缆、智能软件、真皮皮套、打印机二、产品功能特点：1、巡检仪工作原理巡检仪采用军工工业级芯片及多项独有技术的结合，使巡检器在普通巡检的功能和应用范围得到扩展，可对各种特殊要求采集及指定专员巡检，方便专人准确数据采集。

对数据采集责令到人。

广泛应用于电力抄表，水务抄表，石油化工，铁路，动物管理，流动考勤，工业设置参数记录等功能特点指纹技术：采用指纹识别技术，完全杜绝代打卡；结构方式：采用工程塑胶外壳、防水、防震、耐高低温，跌落不损坏；读卡方式：支持TI-Tagit、ISO15693、ISO14443A/B/C等标准；支持语言：可支持中文简体、繁体、英文等多种语言；彩屏显示：TFT2.4寸高清真彩显示屏（240*320）；操作界面：VISTA操作界面，简洁美观；智能导航：具有路线导航、漏检及重复读卡提示功能；项目管理：可定义每个巡检点各项参数，方便数据采集；智能提示：人性化项目参数输入提示。

（最大值、最小值、默认值）；数据精度：高精度数据记录（万分位）；单位定义：支持250个计量单位；电量显示：电池电量多级显示；数据浏览：直接浏览指纹、数据、项目等信息；预警功能：具有存储、电量预警功能；权限管理：多级指纹权限管理键盘输入：全功能键盘输入；大容量：存储记录数达10000条；安全性：掉电后数据可保存30年；通讯方式：USB 2.0数据下载，无需通讯座；技术参数：读卡方式EM/TI全协议感应卡存储记录数10000条指纹记录数300枚单点项目数15个数据值型最大输入位数小数点前9位、后4位逻辑型选择项5项计量单位数250个读卡反应时间＜0.1S显示方式TFT 2.4寸 240*320 高清彩屏通讯波特率115200BPS通讯方式USB工作温度-40℃-----+70℃尺寸160*68*44MM2、夜光巡逻点用于标识巡检地址●具有防水、防磁、防震功能。

巡检系统简易操作手册目录一、巡检后台软件设置流程（分5步）： .......................... 错误!未定义书签。

【第1步】部门人员设置 .................................................... 错误!未定义书签。

【第2步】巡检点设置 ........................................................ 错误!未定义书签。

【第3步】巡检项目设置 .................................................... 错误!未定义书签。

【第4步】巡检路线设置 .................................................... 错误!未定义书签。

【第5步】巡检计划设置 .................................................... 错误!未定义书签。

二、手机APP操作步骤（分6步）： ................................. 错误!未定义书签。

【第1步】下载安装 ............................................................ 错误!未定义书签。

【第2步】网络地址设置、下载基础数据 ........................ 错误!未定义书签。

【第3步】功能主界面 ........................................................ 错误!未定义书签。

【第4步】初始化电子标签（由管理员操作） ................ 错误!未定义书签。

【第5步】开始巡检 ............................................................ 错误!未定义书签。

智能巡逻管理系统使用说明书版本号：2011-7目录1软件介绍------------------------------------------------------------- 11.1软件名称及版本-------------------------------------------------------------- 1 1.2系统简介及功能结构---------------------------------------------------------- 11.3运行环境-------------------------------------------------------------------- 1 2安装与初始化--------------------------------------------------------- 2 3运行说明------------------------------------------------------------- 63.1登录------------------------------------------------------------------------ 63.2主界面---------------------------------------------------------------------- 73.3系统设置-------------------------------------------------------------------- 83.4功能设置------------------------------------------------------------------- 103.5线路设置------------------------------------------------------------------- 153.5.1线路功能设置----------------------------------------------------------- 153.5.2设置线路的过程--------------------------------------------------------- 183.5.3电子地图--------------------------------------------------------------- 193.6排班设置------------------------------------------------------------------- 203.6.1线路排班--------------------------------------------------------------- 213.6.2巡逻点的班次设置------------------------------------------------------- 233.7优化数据库----------------------------------------------------------------- 243.8切换数据库----------------------------------------------------------------- 243.9数据处理-生成报表---------------------------------------------------------- 253.10巡检器------------------------------------------------------------------- 263.10.1巡检器通讯------------------------------------------------------------- 263.10.2巡检器设置------------------------------------------------------------- 273.10.3初始化----------------------------------------------------------------- 293.10.4检测巡检器------------------------------------------------------------- 293.11中文机--------------------------------------------------------------------- 303.11.1参数设置-------------------------------------------------------------- 303.11.2参数报表-------------------------------------------------------------- 323.11.3输出原始刷卡记录（参数） ----------------------------------------------- 323.11.4输入原始刷卡记录（参数） ----------------------------------------------- 333.12卡管理------------------------------------------------------------------- 333.12.1巡逻点设定------------------------------------------------------------- 333.12.2巡逻员设定------------------------------------------------------------- 343.12.3事件设定--------------------------------------------------------------- 363.12.4读卡------------------------------------------------------------------- 373.12.5从数据库中删除无用的卡 ------------------------------------------------- 383.13报表--------------------------------------------------------------------- 393.13.1原始记录查询----------------------------------------------------------- 393.13.2简化的原始记录查询----------------------------------------------------- 393.13.3核查结果的查询--------------------------------------------------------- 403.13.4巡逻报表汇总-明细------------------------------------------------------ 433.13.5打印设置--------------------------------------------------------------- 443.14数据输入、输出----------------------------------------------------------- 443.14.1输出基础信息----------------------------------------------------------- 453.14.2输出原始刷卡记录------------------------------------------------------- 453.14.3输入基础信息----------------------------------------------------------- 463.14.4输入原始刷卡记录------------------------------------------------------- 463.14.5新增卡号--------------------------------------------------------------- 46 3.15帮助--------------------------------------------------------------------- 474软件操作指南-------------------------------------------------------- 474.1新手入门------------------------------------------------------------------- 47 4.2日常操作指南--------------------------------------------------------------- 484.3线路、排班特殊说明--------------------------------------------------------- 564.4高级操作指南--------------------------------------------------------------- 634.5系统提示解析--------------------------------------------------------------- 694.6注意事项------------------------------------------------------------------- 70附录------------------------------------------------------------------- 70附录1：注册机制------------------------------------------------------------------ 701 软件介绍1.1 软件名称及版本软件名称：智能巡逻管理系统软件版本：Ver7.3.11.2 系统简介及功能结构电子巡逻巡检系统是监督考核巡逻人员工作情况的智能管理系统，由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。

智能巡检管理系统使用说明书目录一、软件使用说明二、软件安装过程：三、巡更设备与电脑连接四、操作步骤：五、软件操作流程六：数据下载：七、注意事项与系统维护八、常见故障处理九、包装、运输及贮存十、客户服务和技术支持承诺十一、产品保修卡、保修款一、软件使用说明1、功能特点●本系统采用数化设计，使用与设置更灵活；●为能清晰表示巡查线路和巡查人员的上下级隶属关系，线路和人员均采用树型结构；●不同的巡更线路中可含有相同的地点，（一个和多个），解决了不同线路中地点交叉问题；●对每条线路中的地点可以自由排序，并可对每个地点设置停留时间和特殊时间；●巡查计划按月份制定，并设置为具体的时间段，●为更好的适应巡查人员的情况，本系统采用两种方式：一种是每个人员加配感应卡的识别方式，另一种是不配加人员卡的方式，而是在排定巡查计划同时，也将相应的人员进行相应的排定。

●巡查结果查询可以进行多条件任意组合；●可按月份、时间和人员统计巡查结果；●为了使用系统数据更为安全，由系统管理员赋予操作员的管理权限；2、配置要求二、管理软件安装过程1) 点击光盘里Setup.exe，出现以下界面，点击下一步，直到完成即可。

2）点击桌面图标3）软件默认用户名Admin，默认密码为空，可进入软件[设置]菜单下[用户设置]里添加和修改登陆名信息。

4）点击创建Access数据库5）提示创建成功，请重新进入系统6) 软件界面：三、巡更设备与电脑连接1）数据电缆的DB9接口或USB口端连至电脑串口，令一端USB接口连至巡查仪或通讯座。

2）在进行巡查仪和电脑通讯任何操作时，巡查仪都必须处于通电状态，否则操作不成功。

四、操作步骤：1）根据要求的时间段、巡查地点，工作人员沿指定的线路进行巡查，每到一处，在巡查的同时，用巡查仪识读安装在该地点的巡查点。

2）识读时，巡查仪会自动记录当前的地点名称、日期、时间；3）巡查完毕后，把存有采集数据的巡查仪送交管理人员，通过数据电缆与管理电脑连接并将巡查仪中的数据传输到管理电脑中保存，根据工作需要进行查询和生成各种统计管理报表。

前 言感谢您使用本公司的“智能巡检管理系统”。

本手册适用于：智能巡检管理系统Tiger V2.0版郑重声明如下：1、未经本公司许可，本手册及软件的任何部分不得以任何方式复制或抄袭。

2、因使用不当引起的损失，本公司概不承担任何责任。

为了您能正确地设置和使用本系统并得到最佳性能，保证长期使用，请必须仔细阅《智能巡检管理系统软件使用说明书》3、因技术发展需要，本公司保留未经通告而变更本手册、软件及硬件产品性能指标的权利。

4、使用时请注意爱护产品，这是延长其寿命的最好方法。

巡检软件设置简要说明图示第一章 智能巡检管理系统概述1.1简介随着社会的进步与发展，各行业对其管理工作的要求越来越规范化、科学化。

各单位对定期定点进行维护、检测人员的责任心的要求也越来越高。

及时消除隐患、防患于未然是每一位企业领导、管理者的希望。

智能巡检管理系统是由我公司引进最新的技术将信息采集技术与计算机技术紧密结合，适应各类巡检情形的巡检系统。

该系统极大地提高了各类巡检工作的规范化及科学化水平，杜绝了对巡检人员和被巡检对象无法科学、准确考核与监控的现象，有效地保障了被巡检设施经常处于良好状态。

1.2运作过程1、连接硬件设备，并给巡检器校时保持与电脑时间一至；2、将信息钮安装在需要巡检的地点；3、按实际工作需要确定巡检线路，并在软件中作相应的设置；4、确定每条巡检线路中的巡检地点，可规定停留时间；5、确定巡检人员；6、确定每条巡检线路中所使用的巡检器号码；7、按月份确定每条巡检线路的巡检计划时间段及相应的巡检人员；8、如果使用感应式巡检器还要确定状态（事件）代码所代表的信息描述。

9、基础设置备份；1.3工作过程根据要求的时间段、巡检地点，工作人员沿指定的线路行进巡检，每到一处，在巡检的同时，用巡检器识读安装在该地的信息钮（或感应器）。

识读时，巡检器会自动记录当前的地点（钮号或卡号）、日期和时间，如有停留时间要求，则应按规定停留时间再次读取。

智能巡检管理系统使用说明书目录一、软件使用说明二、软件安装过程：三、巡更设备与电脑连接四、操作步骤：五、软件操作流程六：数据下载：七、注意事项与系统维护八、常见故障处理九、包装、运输及贮存十、客户服务和技术支持承诺十一、产品保修卡、保修款一、软件使用说明1、功能特点●本系统采用数化设计，使用与设置更灵活；●为能清晰表示巡查线路和巡查人员的上下级隶属关系，线路和人员均采用树型结构；●不同的巡更线路中可含有相同的地点，（一个和多个），解决了不同线路中地点交叉问题；●对每条线路中的地点可以自由排序，并可对每个地点设置停留时间和特殊时间；●巡查计划按月份制定，并设置为具体的时间段，●为更好的适应巡查人员的情况，本系统采用两种方式：一种是每个人员加配感应卡的识别方式，另一种是不配加人员卡的方式，而是在排定巡查计划同时，也将相应的人员进行相应的排定。

●巡查结果查询可以进行多条件任意组合；●可按月份、时间和人员统计巡查结果；●为了使用系统数据更为安全，由系统管理员赋予操作员的管理权限；2、配置要求二、管理软件安装过程1) 点击光盘里Setup.exe，出现以下界面，点击下一步，直到完成即可。

2）点击桌面图标3）软件默认用户名Admin，默认密码为空，可进入软件[设置]菜单下[用户设置]里添加和修改登陆名信息。

4）点击创建Access数据库5）提示创建成功，请重新进入系统6) 软件界面：三、巡更设备与电脑连接1）数据电缆的DB9接口或USB口端连至电脑串口，令一端USB接口连至巡查仪或通讯座。

2）在进行巡查仪和电脑通讯任何操作时，巡查仪都必须处于通电状态，否则操作不成功。

四、操作步骤：1）根据要求的时间段、巡查地点，工作人员沿指定的线路进行巡查，每到一处，在巡查的同时，用巡查仪识读安装在该地点的巡查点。

2）识读时，巡查仪会自动记录当前的地点名称、日期、时间；3）巡查完毕后，把存有采集数据的巡查仪送交管理人员，通过数据电缆与管理电脑连接并将巡查仪中的数据传输到管理电脑中保存，根据工作需要进行查询和生成各种统计管理报表。

此说明乃是按照智能巡检系统正常操作流程编写，如还有不明白或是带疑问的地方请与卖方联系，感谢您使用此机器和软件！！巡检系统使用大致步骤：巡更机装好电池→连接好电脑→校时→设置巡检点→设置人员→设置线路→设置计划→下载数据→计划分析→计划考核巡检系统使用各步骤详情：装软件打开智能巡检系统的软件，然后按照提示装好软件，然后点击【确定】进入巡检系统（初始密码为空，不用输入）校时图解：1.巡检机先装好电池，然后用数据线与电脑连接好，在【系统设置】中点开【参数设置】。

2.在【参数设置】里面点击【校时】，提示校时成功即可完成对巡检机的校时。

(PS:当巡检机断电过久时就要对巡检机进行校时才能正常读点)设置巡检点图解：1.先依次标记并排好要设置的巡检点，然后依次按顺序的读好排列好的巡检点；把巡检机与电脑连接好，打开智能巡检系统，在【资源设置】中点开【巡检点设置】。

2.点击【采集数据】采集巡检机里面的巡检的数据。

3.显示巡检机里面采集到的巡检点数据并注册到【巡检点设置】中。

4.在巡检点名称中编辑巡检点所对应的地点名称,双击“名称”可直接修改您所需要对应的地点名称。

设置人员图解：1.先依次标记并排好要设置的人员钮，然后依次按顺序的读好排列好的人员钮；把巡检机与电脑连接好，打开智能巡检系统，在【资源设置】中点开【人员设置】。

2.点击【采集数据】采集巡检机里面的巡检的数据。

3.显示巡检机里面采集到的人员钮数据并注册到【人员设置】中。

4.在人员名称中编辑人员钮所对应的人员名称。

设置线路图解：1.在【资源设置】中点开【线路设置】。

2.点击【增加】以增加线路。

3.输入线路名称。

4.点击【保存】以保存线路。

5.选择要设置的线路然后勾选线路中要巡逻的巡检点。

6.勾选好巡检点后点击【左移】把勾选的巡检点添加到线路下。

设置计划图解：1.在【资源设置】中点开【计划设置】。

2.勾选要巡检的是星期几。

3.选择线路。

4.选择每天开始巡检时间和结束时间。

智能巡检管理系统使用说明1巡检器使用在按照既定线路，规定时间巡检时，将巡检器蓝色感应读卡头靠近地址信息钮，在5cm 距离内，巡检器会发出“嘀”的提示音，指示灯会闪亮，确认读卡成功。

巡检线路划分根据工艺要求，共分精馏、合成、变压吸附、空分4条线路。

巡检点及巡检计划设置根据工艺要求，超出规定时间巡检则为漏检。

巡检点及巡检计划设置如下： 巡检线路巡检点个数 位置 巡检计划 精馏1 1精馏一楼 每小时巡检一次，每次20分钟（整点前后10分钟之内） 精馏2 2精馏一楼 精馏3 3精馏一楼 精馏4 4精馏一楼 精馏5 5精馏一楼 精馏6 6精馏一楼 精馏7 7精馏一楼 精馏8 8精馏二楼 精馏9 9精馏二楼 精馏10 10精馏三楼 精馏11 11精馏四楼 合成1 12合成一楼 合成2 13合成一楼 合成3 14合成一楼 合成4 15合成一楼 每半小时巡检一次，每次20分钟（半点、整点前后10分钟之内） 合成5 16合成一楼 每小时巡检一次，每次20分钟（整点前后10分钟之内） 合成6 17合成一楼 合成7 18合成二楼 每半小时巡检一次，每次20分钟（半点、整点前后10分钟之内） 合成8 19合成二楼 每小时巡检一次，每次20分钟（整点前后10分钟之内） 合成9 20合成二楼 合成10 21合成二楼 合成11 22合成二楼 合成12 23合成三楼 合成13 24合成三楼 变压吸附1 25变压吸附 变压吸附2 26变压吸附 变压吸附3 27变压吸附 变压吸附4 28变压吸附 空分1 29空分 空分2 30空分注意：巡检器数据存满30000条时，读卡蜂鸣器响4声，指示灯闪4次。

轻拿轻放，切忌暴力对待巡检器！！！！2巡检情况查询点击桌面快捷方式图标，运行软件，选择用户，输入初始密码0000，登录进入主界面2.1 读取巡检器数据进入界面以后，将巡检器通过数据线(BC型号)或者通讯座(DEF型号)与电脑连接，把巡检器放在通讯坐上。

智能巡检管理系统V3.51操作手册（适用于GS-6000B/C）服务源于诚信品质源于专业目录第一章巡检机操作说明 (2)1．1操作方法 (2)1．2 技术指标 (3)1．3 提示信息说明 (3)1．4 注意事项 (3)第二章软件安装 (3)2．1 软件运行硬件环境要求 (3)2．2 软件运行系统环境要求 (3)2．3 如何安装软件系统 (4)2．4 如何卸载软件 (4)2．5 系统登录 (4)第三章基础信息设置 (4)3．1 设置巡检线路 (4)3．2设置巡检地点 (5)3．3 巡检线路与地点绑定 (7)3．4 设置巡检人员 (8)3．5 设置巡检器号码 (8)3．6 巡检计划排班设置 (9)第四章数据处理 (11)4．1 读取巡检器数据 (11)4．2 巡检情况查询 (12)4．3 原始记录查询 (13)4．4 重新分析数据 (14)4．5 结果统计 (15)第五章系统维护 (16)5．1 设置系统操作员 (16)5．2 修改密码 (16)5．3 数据备份 (16)5．4 恢复备份 (17)5．5 清理巡检数据 (17)5．6数据库初始化 (17)5．7巡检器初始化 (18)第六章注意事项及问题处理 (18)6．1 读取数据 (18)6．2 备份数据 (18)6．3 数据通讯 (18)6．4 低电报警 (18)第一章巡检机操作说明1．1操作方法开机：按键开机。

按下按键后GS-5000C型液晶显示当前时间，也可以直接按键读卡，液晶显示读卡的后4位号码。

关机：无任何操作时10秒后自动关机，不读卡时持续按住按键10秒后自动关机。

读卡：将巡检机正前方靠近射频卡，按动按键，在有效的距离内巡检器会发出“嘟”的一声，且指示灯亮，表示读卡成功（参考图1-1）。

图1-1 巡检器读卡示意图数据通讯：拔出巡检机头部橡胶堵头，用专用数据线将巡检器连接到计算机的COM口或USB口，运行巡检管理软件，执行功能，按下巡检机按钮后，系统自动读出巡检器号码、进行时间校对﹑数据上传、数据保存与分析等操作(图1-2，详细请见软件操作说明)。

巡检管理软件使用说明书一、概述巡检管理软件是一款专门用于管理和监控设备巡检工作的软件。

该软件可以帮助用户高效地组织和安排设备巡检任务，并及时反馈巡检情况，提供实时的巡检数据分析和统计报告，从而提高设备巡检工作的效率和质量。

二、安装与配置1. 确保计算机系统满足最低系统配置要求，并确保已安装相应版本的操作系统。

2. 打开巡检管理软件安装程序，按照提示进行软件的安装。

3. 安装完成后，根据实际情况进行相应的配置，包括设置账号和密码、选择设备巡检任务等。

三、使用方法1. 登录：打开巡检管理软件，输入正确的账号和密码，点击登录按钮即可进入软件主界面。

2. 设备管理：在软件主界面的设备管理模块中，用户可以添加、修改和删除设备信息，包括设备名称、设备位置、设备类型等。

3. 巡检任务管理：在软件主界面的巡检任务管理模块中，用户可以创建、编辑和删除巡检任务。

用户可以设定巡检任务的周期、时间和巡检人员，并可以导入已有的巡检任务数据。

4. 巡检执行：在巡检任务执行模块中，用户可以查看当前的巡检任务列表，并进行巡检任务的执行。

用户可以点击开始巡检按钮进入巡检界面，并依次对每个设备进行巡检。

巡检完成后，用户可以在软件中记录巡检情况，并上传巡检数据。

5. 数据分析与统计：在软件主界面的数据分析与统计模块中，用户可以查看巡检数据的分析结果，并生成巡检报告。

用户可以根据需要选择不同的统计方法和图表类型，为巡检工作的改进提供参考。

6. 系统设置：用户可以在系统设置模块中进行软件设置，包括修改个人账号信息、更改软件界面风格等。

四、注意事项1. 巡检前请确保设备正常运行，并遵守相关安全操作规程。

2. 巡检过程中请按照巡检任务的要求和顺序进行操作，并记录巡检情况。

3. 巡检数据请及时上传，确保数据的有效性和完整性。

4. 如遇到软件使用问题或者巡检任务异常情况，请及时联系相关技术支持人员。

五、总结巡检管理软件是一款功能强大的工具，可以帮助用户高效管理和监控设备巡检工作。

巡检管理系统软件使用说明一、软件的运行环境◆CPU主频150MHz以上，推荐使用主频300MHz以上的处理器；◆装置有CD---ROM驱动器或3.5寸软盘驱动器，键盘、鼠标；◆有通讯接口（COM1或COM2）；◆分辨率800*600，16位真色彩显示器；◆至少32MB内存，推荐使用64MB以上内存；◆至少100MB可用硬盘空间；◆Microsoft Windows98/Me/NT/2000/XP 操作系统；二、软件的安装进入Windows/98/Me/NT/2000/XP操作系统，将安装光盘放入CD---ROM驱动器，驱动光盘，会看到N-2.1.01与N-3.1.01两个安装版，接触式巡检设备安装运行N-2.1.01版；感应式巡检设备安装运行N-3.1.01版，启动安装程序，根据安装过程中的中文提示即可完成软件的安装。

建议依照软件默认目录安装。

初始运行本软件时请按照以下步骤进行操作☆设备初始化，检查COM通讯口，确认与通讯设备连接的串口完好且数据传输正常。

☆运行本管理软件，输入正确的密码登陆。

☆进行系统的初始设置：包括地点设置，人员设置。

☆进行巡检计划的设置（根据需要可不设置巡检计划）。

当上述操作完成后，本系统就可以正式开始使用了。

三、软件的详细使用说明（一）、系统登录1、当您运行软件后，首先是身份确认界面。

A．请您输入初始密码（本软件默认密码123），点击确认即可进入系统。

B．点击“放弃”也可进入系统，但只许查询，不能进行系统设置。

C．修改密码如果您想变更密码，请按如下步骤操作：(1) 登录输入初始密码。

(2) 在“确认后修改密码”处打√(3) 点击“确认”后，按照中文提示即可修改密码。

2、如更改此巡检系统用户名请进行如下操作：A、从计算机“开始”菜单“程序”列表巡检系统系统配置B、用户名“zdl”用户密码“very”注册密码“good”C、根据您的需要进行更改设置，“确定”后即可。

（二）、系统设置系统设置包括地点设置、人员设置、计划设置。
