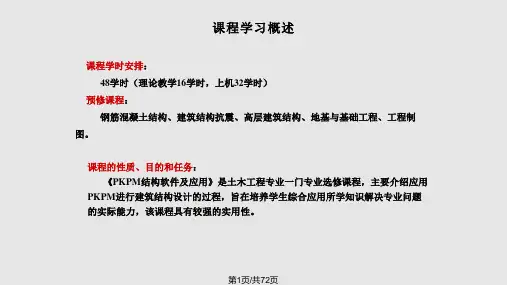

课程学习概述
课程学时安排： 48学时（理论教学16学时，上机32学时）
预修课程： 钢筋混凝土结构、建筑结构抗震、高层建筑结构、地基与基础工程、工程制
图。
课程的性质、目的和任务： 《PKPM结构软件及应用》是土木工程专业一门专业选修课程，主要介绍应用
PKPM进行建筑结构设计的过程，旨在培养学生综合应用所学知识解决专业问题 的实际能力，该课程具有较强的实用性。
所有构件布置和荷载 布置皆相同的结构层可以 划分到一个结构标准层。
楼层标准层按楼层标 高由低到高依次进行定义。
第50页/共72页
柱布置
后布置的柱将替换同一位置上前期布置的柱
第51页/共72页
主梁布置
后布置的梁将替换同一位置上前期布置的梁！ 次梁一般按主梁进行布置！
第52页/共72页
第三章 结构建模方法及PMCAD应用
结果评价等。
墙梁柱施工图绘制：梁平法施工 图、柱平法施工图、图纸审核。
TCAD或AutoCAD：过梁、构造 柱、檐口、外挑现浇等详图及楼 梯施工图绘制。
PMCAD绘图楼板配筋图、图纸 审核。
JCCAD基础设计： SATWE二次 分析、地质质料输入、基础设计、 施工图绘制及审核。
第26页/共72页
第三章 结构建模方法及PMCAD应用
64位WIN7系统安装PKPM2010实例
先把杀毒软件和安全卫士或电脑管家退出关掉，已经安装过同款软件的， 检查电脑的是否存在“PKPM”这个文件夹，有的话要把“PKPM”整个文件夹删 掉。
将安装盘置入光盘驱动器，运行setup.exe安装程序，程序开启安装。
图1
第15页/共72页
第二章 PKPM软件简介
具有结构分析与 设计功能的模块：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PKPM-Daylight自然采光模拟软件 演示
渠道管理部 刘文涛
1
自然采光
• 自然采光的意思是利用天然光源来保证建筑室内光环境，自然采光较 人工照明有着自身的优势，我国对住宅、教育、医疗等建筑的自然采 光有严格的要求，部分地区将采光设计纳入到了施工图审查环节中。
2
自然采光的优势
• 自然采光较人工照明有自身优势，具体表现在：
– 自然采光可有效降低建筑照明能耗； – 光谱连续，能量分布宽，只有一个峰值，不易产生视觉疲劳； – 太阳的全光谱辐射是人们生理、心理长期感到舒适满意的关键因素； – 窗户还可以满足室内人员与自然界视觉沟通的心理需求。
3
自然采光与日照
条文目的 考虑范围 评价标准 评价指标 模拟环境 光源类型
自然采光 满足室内人员视觉功能要求
– 公共建筑：根据主要功能房间采光系数满足现行国家标准《建筑采
光设计标准》GB50033要求的面积比例，按表8.2.6的规则评分，最高得
8分。
面积比例RA
60%≤RA＜65%
65%≤RA＜70%
70%≤RA＜75%
75%≤RA＜80%
RA≥85%
6
得分 4 5 6 7 8
新绿标对自然采光的要求
• 8.2.7 改善建筑室内天然采光效果，评价总分值为14分，并按下列 规则分别评分并累计：
RA≥20%
得分 1 2 3 4
7
《建筑采光设计标准》GB50033-2013
8
建筑采光设计标准的要求
• 4.0.1 住宅建筑的卧室、起居室（厅）、厨房应有直接采光； • 4.0.2 住宅建筑的卧室、起居室（厅）的采光不应低于采光等级IV级
的采光标准值，侧面采光的采光系数不应低于2.0%，室内天然光照度 不应低于300lx。 • 5.0.2 采光设计时，应采取下列减小窗的不舒适眩光的措施:
– 1 作业区应减少或避免直射阳光; – 2 工作人员的视觉背景不宜为窗口; – 3 可采用室内外遮挡设施; – 4 窗结构的内表面或窗周围的内墙面，宜采用浅色饰面。
9
采光系数计算方法
• 逐点模拟法：国际上比较认可的方法，需要将计算平面进行网格化， 模拟不同网格的采光系数，网格大小会对计算精度产生一定影响。
18
输出报告
• 逐点模拟法
– 绿色建筑评价
• 国标公式法
– 施工图审查
19
其他功能
• 主动采光设置
20
其他功能
• 建筑群建模
21
22
12
操作流程
模型导入 参数设置 模拟计算 达标评价 输出报告
13
案例演示
• 山东济南某住宅项目
14
模型导入
• 平面图纸导入
– 按照构件(墙、门、窗、幕墙、柱)
• 三维导入
– 天正三维图纸导入 – Revit模型导入
• 直接使用节能软件PBECA模型
– 直接读取.bdl模型
15
参数设置
• 项目信息
– 1 主要功能房间有合理的控制炫光措施，得6分；
– 2 内区采光系数满足采光要求的面积比例达到60%，得4分；
– 3 根据地下空间平均采光系数不小于0.5%的面积与首层地下室面积
的比例，按照表8.2.7的规则评分，最高得4分。
面积比例RA 5%≤RA＜10% 10%≤RA＜15% 15%≤RA＜20%
顶部+侧面+主动采光 GB50033 采光系数
全阴天（漫反射） 天空扩散光
日照 满足室内人员对阳光的需求
侧向外窗 GB 50180、GB/T 50947
日照时数 典型日(冬至日或大寒日）
太阳直射光
4
自然采光与日照
天空扩散光：通过大气层时遇到大 气中的尘埃和水蒸气，产生多次反 射，使天空呈现一定亮度。
太阳直射光：通过大气层入射到地 面，具有一定方向性，能在被照射 物体背后形成明显阴影。
5
新绿标对自然采光的要求
• 8.2.6 主要功能房间的采光系数满足现行国家标准《建筑采光设计 标准》GB50033 的要求，评价总分值为8分，并按下列规则评分：
– 居住建筑：卧室、起居室的窗地面积比达到1/6，得6分；达到1/5， 得8分。
• 国标公式法：《建筑采光设计标准》GB50033-2013中规定的平均采 光系数计算方法，每个房间只有一个平均采光系数值。
10
软件介绍
11
软件介绍
• Daylight自然采光软件是基于AutoCAD平台的一款自然采光模拟软 件，为设计师进行采光分析和绿色建筑设计提供专业性的建议，软件 继承了系列软件统一的界面风格和操作习惯，与节能软件模型共享， 可极大的提高工作效率。
– 项目所在地、建筑类型、光气候分区
• 采光参数
– 门窗污染程度 – 天花板高度 – 内饰面 – 窗体构造
16
采光计算
• 计算配置
– 网格间距 – 计算范围 – 计算方法 – 阳台、遮阳的影响
• 模拟计算
– 逐点模拟 – 国Байду номын сангаас公式
17
达标评价
• 软件根据采光分析结果，定位不达标的房间，给出相应的优化建议， 帮助设计师快捷的找到优化途径，合理改善该房间的采光质量。
