正泰KG316T微电脑时控开关设置与使用说明

KG316T微电脑时控开关操作说明：KG316T微电脑时控开关定时设置1.先检查时钟显示是否当前时间一致，如需重新校准，在按住“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；2.按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次开启时间）。

然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；3.再按一下“定时”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（注意：关的日期一定要与开的日期相对应）和时间；4.继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步聚2、3设置以后各次开关时间；5.如果每天不需设置10组开关，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“——：——”图样（不是00：00）6.定时设置完毕后，应按“定时”键检查各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校星期进行调整或重新设定；7.检查完毕后，应按“时钟”键，使显示屏显示当前时间；8.按“自动/手动”键，将显示屏下方的“▲”符号调到“自动”位置，此时，时空开光才能根据所设定的时间自动开、关电路。

如在使用过程中需要临开、关电路，则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。

当您认为有故障时：●如果本开关某一天该开的时间没开，或者开了以后到关的时候还没关，那可能是因为作定时设置的“星期”没调对，请按照“定时设置”中介绍的方法检查或重调。

●如果确认“开启”和“关闭”时间调得完全正确，但是本开关不该开的时间开了起来，或者不该关的时候被关掉，那可能是因为多余的几组开关时间没有消除（注意：开关时间显示“——：——”才表示消除，不要以为“00：00”表示消除）●如果以上两条全部正确，而本开关仍然动作不正常，有可能是“自动/手动”键被人为动作，检查“开、自动、关”的标志“▲”，将其调到当前时间所处的状态，再调回到自动位置。

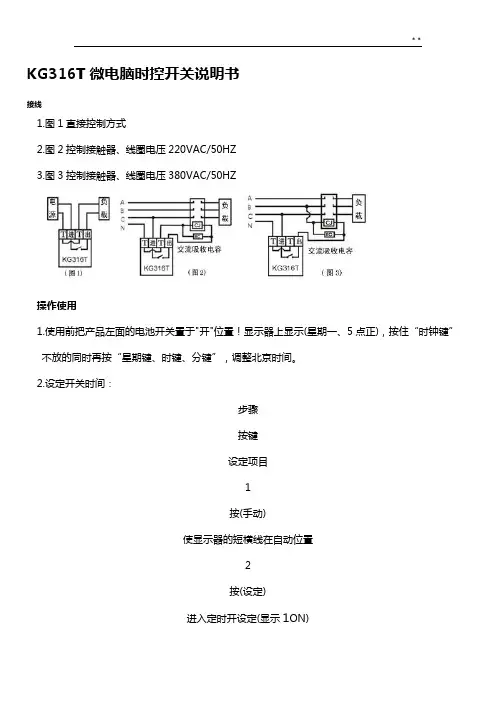

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

正泰KG316T微电脑时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

6TH：36 25▼2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3.ON18TH：00▼按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. OFF23TH：00▼再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF (8)ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

ON--TH：--3 ▼6. 按“星期”键，可设定工作模式，如表所示。

　特性型号KG316T电源电压220VAC 50-60HZ ±15%内部电池电压 3.6VDC电力消耗约1.5VA控制输出25A 250VAC(阻性负载)显示输出LCD显示走时误差小于1秒/天开关次数日/周循环12次开关环境温度-25℃至60℃环境湿度45至85%RH机械寿命最少3000,000次重量、尺寸约410克，120×74×52mm安装方式装置式中英文周日标志对照表MO TU WE TH FR SA SU 星期一星期二星期三星期四星期五星期六星期日序号工作模式实现功能1MO TU WE TH FR SA SU每日工作间相同2MO/TU/WE/TH/FR/SA/SU每日工作时间各不相同3MO TU WE TH FR星期一至五工作时间相同4MO TU WE TH FR SA星期一至六工作时间相同5SA SU星期六、日工作时间相同6MO WE FR星期一、三、五工作时间相同7TU TH SA星期二、四、六工作时间相同8MO TU WE星期一、二、三工作时间相同9TH FR SA星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6．按“星期”键，可设定工作模式，如表所示置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

正泰KG316T微电脑时控开关使用说明产品介绍正泰KG316T是一款微电脑时控开关，具有时间控制和手动控制两种模式。

可以设置24小时内6个不同时间段的开关时间，广泛应用于家庭、办公室、学校等场所的电力控制。

产品特点：•可设置6组开关时间•具备微电脑控制功能•具有手动控制模式•控制精度高，误差小于1秒•具有防窜电功能使用说明基本操作1.接通电源将KG316T开关连接到电源，电源电压范围为AC220V~240V。

2.设置时间首次使用时，需要对开关进行时间设置。

按下“SET”键，同时按下“+”和“-”键调整时间设置。

3.设置开关时间进入时间设置模式后，按下数字键设置时间。

同时按下“+”和“-”键设置当天开关时间。

每组时间设置完毕后，按下“SET”键进入下一个时间段的设置。

4.手动控制按下“手动/自动”切换键，切换到手动控制模式。

此时手动打开或关闭开关即可。

5.系统重置按下“RESET”键，可以恢复出厂设置和清除所有的设置。

时间设置注意事项1.时间设置前，请先确认当前时间是正确的，以保证开关时间的准确性。

2.按“SET”键进入时间设置模式后，需在2秒内按下“+”和“-”键进行时间调整，否则时间设置不生效。

3.时间调整过程中，每按下数字键一次，时间自动增加1小时，如果需要调节到30分钟，需要按下两次，100ms之内按下两次相同的数字键即可。

4.时间设置完毕后，点击“SET”键进入下一个时间段的设置，按照同样的方式设置完所有时间段后，按“SET”键3秒钟退出设置界面。

手动控制注意事项1.切换到手动控制模式后，需要手动打开或关闭开关。

2.手动控制模式下，开关的自动控制功能失效，需切换回自动控制模式编程才生效。

注意事项1.KG316T开关只适用于单相220V~240V电源，不适合相互接通的3相电网。

2.安装过程中，请勿在潮湿或易受潮的地方使用。

3.开关工作时，请勿将大于250V、大于10A的负载接入。

4.如果使用过程中出现故障，请先检查电源和负载，然后再进行其他操作。

操作说明定时设置◆1、先检查时钟显示是否与当前时间一致，如需重新准，按住“时钟”键的同时，查看显示屏所显示的时间是否与当前时间一样。

分别按住“校星期”、“校时”、“校分”键，将时钟调到当前时间；◆2、按一下“定时”键，显示屏左下方出现“1开”字样(表示第一次开启时间)。

然后按“校星期”选择五天工作制、每日相同、每日不同的工作模式，再按“校时”、“校分”键，输入所需开启的时间；◆3、再按一下“定时”键，显示屏左下方出现“1关”字样(表示第一关闭时间)，再按“校星期”、“校时”、“校分”键，输入所需关闭的日期和时间；◆4、继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、……、10开、10关”，参考步骤2、3设置以后各次开关时间。

◆5、如果每天不需设置10组开关，，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“--：--”图样(不是00：00)；◆6、定时设置完毕后，应按“时钟”键，使显示屏显示当前时间；◆7、按“自动/手动”键，将显示下方的“”符号调到“自动”位置，此时，时控开关才能根据所设定的时间自动开、关电路。

如在使用过程中需要临时开、关电路，则只需按“自动/手动”键将“”符号调到相应的“开”或“关”的位置。

■例1：某电器需每天19：00通电，次日08：00断电。

A、按照步骤1、2，使显示屏显示如图1a所示。

B、按照步骤3，使显示屏显示如图1b所示。

C、按照步骤5，使以后各组“2ON、2OFF、……、10ON、10OFF”的时间在显示屏上显示为“--：--”。

D、重复按“定时”键，检查各组开关时间是否与要求的一样，如不正确，还应重复A-C。

E、按照步骤6、7，将“”符号调到“自动”位置。

图1a 图1b■例2：某电器需要每星期一至星期五上午9：30通电，下午4：30断电。

按上述A-E的方法使显示屏分别显示如图2a、2b。

图2a 图2b当您认为有故障时◆如果本开关某一天该开的时间没开，或者开了以后到关的时间还没关，那可能是因为作定时设置的星期没调对，请按照定时设置中介绍的方法检查或重调。

用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6．按“星期”键，可设定工作模式，如表所示置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示Array 7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

正泰KG316T 微电脑时控开关使用
1，当左下显示а，表示锁定，按第一排最左边的：取消/恢复按键，4下，显示屏上左下的а消失，表示解锁成功。

（如果15秒左右没有任何操作，a将出现，又自动锁上）
2，按“星期键，时键，分键”，调整北京时间。

3设定开关时间：
步骤，按键，设定项目
1）按（手动），使显示器的三角形在自动位置
2）按（定时），进入定时开设定（显示1 on）
3）按（星期），设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同
4）按（时）（分），设定开的时间
5）按（定时），进入定时关设定（显示1 off）
6）按（时）（分），设定关的时间
7）重复2）～6），设定第2～6次，2～16次开关的时间
8）按（时钟），结束时间设定
*如果不需要6个，16个开关定时按（时钟）键，返回实际时间。

*如果设定错误或取消设定按（取消）键，再按一次恢复原来的设定。

*无设定时显示（－－－－）。

4，检查：按（定时）检查所有设定的时间是否正确。

5，修改：请在该设定处按（取消）键，然后重新设定该定时开关时间及星期。

6，结束检查：按（时钟）键结束检查及设定，显示时钟。

7，手动控制：按（手动）键，即可实现随意的开和关或自动运行。

正泰KG316T微电脑时控开关使用说明正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz(或60Hz)，额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1( 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.TH如图 6;36 252( 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3( 按一下“定时”键，液晶显示屏左下方出“I ON”字样(表示第一次开启时间)再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示TH6; 36 1ON4( 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样(表示第一次关闭时间)。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

TH6; 36 1OFF5( 继续按动“定时”键，显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF)，参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--;TH--”图样，如图所示。

--; -- ON6( 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1 MO TU WE TH FR SA SU 每日工作间相同2 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 MO TU WE TH FR 星期一至五工作时间相同4 MO TU WE TH FR SA 星期一至六工作时间相同5 SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8 MO TU WE 星期一、二、三工作时间相同9 TH FR SA 星期四、五、六工作时间相同注1:各种工作模式只须设定一次，即可设定的程序工作。

KG316T微电脑时控开关说明书接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。

2.设定开关时间：步骤按键设定项目1按(手动)使显示器的短横线在自动位置2按(设定)进入定时开设定(显示1ON)3按(星期)设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同4按(时)(分)设定开的时间5按(设定)进入定时关设定(显示1OFF)6按(时)(分)设定关的时间7重复2-6设定第2-12次开关的时间8按(时钟)结束时间设定*如不需12个开关定时按(时钟)键，返回实际时间*如设定错误或聚消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(设定)键检查所设定的时间是否正确。

4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“设定键”显示器上显示如图4，按住“时键”显示器显示如图5。

再按一下“设定键”显示器显示如图6，按住“时键”显示器显示如图7。

以上调整完再按一下“时钟键”显示器恢复显示北京时间。

再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。

注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.填订单时，希望电源电压，订制:24V、110V、380VAC4.控制器红灯亮有电进入，红绿灯同时亮开关有电输出5.设定的时间，不能交叉设定，应按时间的顺序设定.KG316T微电脑时控开关说明书1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
KG316T微电脑时控开关的用法
1，打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁”。

2，按住“时钟键”同时再按“星期键，时键，分键”，调整北京时间。

3设定开关时间：
步骤，按键，设定项目
1）按（手动），使显示器的三角形在自动位置
2）按（设定），进入定时开设定（显示1开）
3）按（星期），设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相同
4）按（时）（分），设定开的时间
5）按（设定），进入定时关设定（显示1关）
6）按（时）（分），设定关的时间
7）重复2）～6），设定第2～6次，2～12次开关的时间
8）按（时钟），结束时间设定
*如果不需要6个，12个开关定时按（时钟）键，返回实际时间。

*如果设定错误或取消设定按（取消）键，再按一次恢复原来的设定。

*无设定时显示（－－－－）。

4，检查：按（设定）检查所有设定的时间是否正确。

5，修改：请在该设定处按（取消）键，然后重新设定该定时开关时间及星期。

6，结束检查：按（时钟）键结束检查及设定，显示时钟。

7，手动控制：按（手动）键，即可实现随意的开和关或自动运行。

创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。

正泰KG316T时控开关设置SOP产品使用时请先装入电池。

请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样。

按“星期”键，可设定工作模式，如表所示。

须设定一次，即可设定的程序工作。

)7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8.正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9. 按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

二、注意事项1. 本开关进线只能接交流220V电源，切勿接入其它电源。

2. 本产品采用1.5V高性能电池，自出厂之日起可保持1年的使用时间，超过该期限后请及时更换电池。

3. 电池更换时接箭头方向扣紧卡扣，并向外一拉，打开电池盖，按正确的方向更换电池后，应将电池盖扣紧盖好。

KG316T微电脑时控开关说明书一、概述二、型号定义KG316T-□□表示额定控制电源电压，见3.5节。

KG表示时控。

316T表示设计序号。

三、技术特性额定绝缘电压Ui：380V；额定耐冲击电压Uimp：AC1.5KV；使用类别下各个额定工作电压Ue/额定工作电流Ie：AC-15 Uc/Ie：AC240V/2A；Uc/Ie：AC380V/1.9A；额定发热电流Ith：10A；额定控制电源电压Us：AC50/60HZ;220V/380V；污染等级：3；外壳防护等级：IP50；负载功率：阻性负载：6KW；感性负载：1.8KW；电机负载：1.2KW；灯负载：0.9KW；走时误差：±2秒/天；开关次数：日/周循环10次开关；开关时间：可按日或周循环；最长控制时间：168小时，最短时间1分钟；机械寿命最少1000,000次；电寿命：100,000次；与短路保护器（SCPD）的协调配合：在选用不同型号规格的熔断器时，原有的协调配合可能失效。

四、产品外型及安装尺寸本时控开关采用八位微处理器芯片。

直接封装在PCB板上，外围使用贴片元件、表面安装LCD液晶显示屏，大功率继电器输出；电池可更换。

外型及安装开孔尺寸（或采用35mm标准导轨安装）如图1所示。

五、安装、使用操作5.1 调时钟（出厂已经调整好）如需再调整按住“时钟键”不放的同时再按“校星期、校时键、校分键”，调整北京时间。

5.2 设定第一次开启时间按一下“定时”键，液晶显示器屏出现（图2）状态，再按“校时键、校分键”，输入第一次开启时间。

![图2]5.3 设定第一次关闭时间按一下“定时”键，液晶显示器屏出现（图3）状态输入第一次开启时间，再按“校时键、校分键”，输入第一次关闭时间。

![图3]5.5 定时设置完毕应按“时钟”键，使液晶屏幕上显示当前北京时间。

若不一致，请按“校时、校分、校星期”键进行调整或重新设定。

5.6 接上电源面板上绿灯亮表示电路有电，红绿灯同时亮，表示开关接通。
