门座式起重机一．何为门座式起重机门座式起重机是以其门形机座而得名的。
这种起重机多用于造船厂、码头装卸等场所。
在门形机座上装有起重机的回转部分，门形机座实际上是起重机的承重部分。
门形机座的下面装有运行机构，可在地面设置的轨道上行走。
回转部分上装有臂架和起升、回转、变幅机构。
四个机构协同工作，可完成设备或船体分段的安装，或者进行货物的装卸作业二.门座式起重机的结构门座式起重机的构造一般分为两大部分，即上旋转部分和下运行部分。
上旋转部分包括：臂架系统、人字架、旋转平台和司机室、机器房。
在机器房内安装有起升机构、变幅机构和旋转机构。
下运行部分包括：门座和运行结构。
三.门座式起重机四大机构（1）.起升机构起升机构是起重机提取货物作升降运动的机构，一般是依靠改变电动机的旋转方向来改变取物装置是升、降运动。
起升机构由驱动装置、钢丝绳缠绕系统和取物装置组成。
（门座式起重机的取物装置一般是吊钩或抓斗）（2）.变幅机构门座式起重机利用变幅机构来改变货物的径向货物以完成装卸任务。
臂架带载进行变幅的称为工作性变幅机构，臂架不带载进行变幅的称为非工作性变幅机构。
为提高生产效率，门座式起重机广泛采用工作性变幅机构。
（3）.旋转机构门座式起重机的旋转机构是完成吊物沿圆弧作水平移动的机构。
其与起升和变幅机构配合，可将起吊货物移送到变幅范围内的任意位置。
旋转机构是由旋转支撑装置及促使转动部分旋转的驱动装置两部分组成的。
（4）.运行机构门座式起重机运行机构是由运行支撑装置、运行驱动装置和安全装置三部分组成。
支撑装置包括均横梁、车轮、锁轴；驱动装置包括电动机、制动器和减速机。
运行机构的安全装置包括夹轨器、缓冲器以及限位开关、扫轨板等四.门座式起重机安全操作规程一、起重机司机安全守责1、司机必须经过体格检查，身体健康并无妨碍门座起重机操作的疾病及生理缺陷。
2、司机必须进行一定时期的特种设备安全教育和培训，经考试合格取得“国家统一格式的特种作业人员证书”。

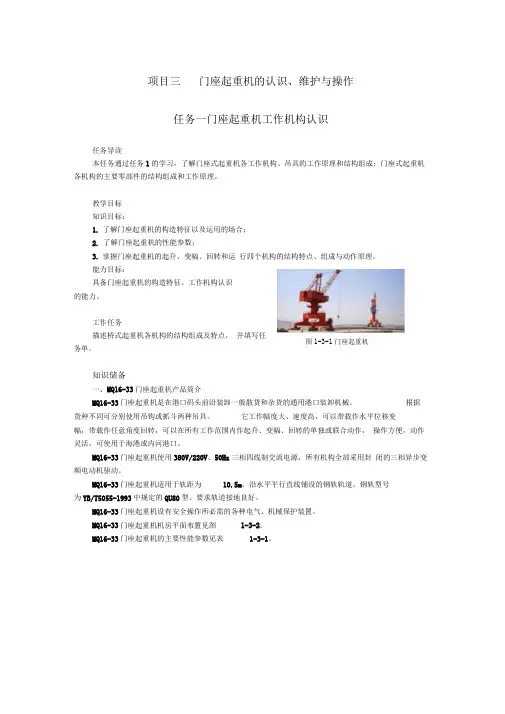

项目三门座起重机的认识、维护与操作任务一门座起重机工作机构认识任务导读本任务通过任务1的学习，了解门座式起重机各工作机构、吊具的工作原理和结构组成; 门座式起重机各机构的主要零部件的结构组成和工作原理。
教学目标知识目标：1.了解门座起重机的构造特征以及运用的场合；2.了解门座起重机的性能参数；3.掌握门座起重机的起升、变幅、回转和运行四个机构的结构特点、组成与动作原理。
能力目标：具备门座起重机的构造特征、工作机构认识的能力。
工作任务描述桥式起重机各机构的结构组成及特点，并填写任图1-3-1门座起重机务单。
知识储备一、MQ16-33门座起重机产品简介MQ16-33门座起重机是在港口码头前沿装卸一般散货和杂货的通用港口装卸机械。
根据货种不同可分别使用吊钩或抓斗两种吊具。
它工作幅度大、速度高，可以带载作水平位移变幅，带载作任意角度回转，可以在所有工作范围内作起升、变幅、回转的单独或联合动作，操作方便，动作灵活，可使用于海港或内河港口。
MQ16-33门座起重机使用380V/220V、50Hz三相四线制交流电源，所有机构全部采用封闭的三相异步变频电动机驱动。
MQ16-33门座起重机适用于轨距为10.5m，沿水平平行直线铺设的钢轨轨道。
钢轨型号为YB/T5055-1993中规定的QU80型。
要求轨道接地良好。
MQ16-33门座起重机设有安全操作所必需的各种电气、机械保护装置。
MQ16-33门座起重机机房平面布置见图1-3-2。
MQ16-33门座起重机的主要性能参数见表1-3-1。
图1-3-2 MQ16-33门座起重机机房平面布置图起升系统包括起升机构和钢丝绳滑轮系统。
起升机构由两部单独的绞车组成。
两部绞车可以单独或联合动作，便于起重机使用四索抓斗装卸散货或使用吊钩装卸件货。
每部绞车均由电动机、联轴器、减速器、常闭式制动器、电机风机及钢丝绳卷筒组成。
起升机构除调试试车时可以按规定作超载试验外，不允许任何形式的超载作业。

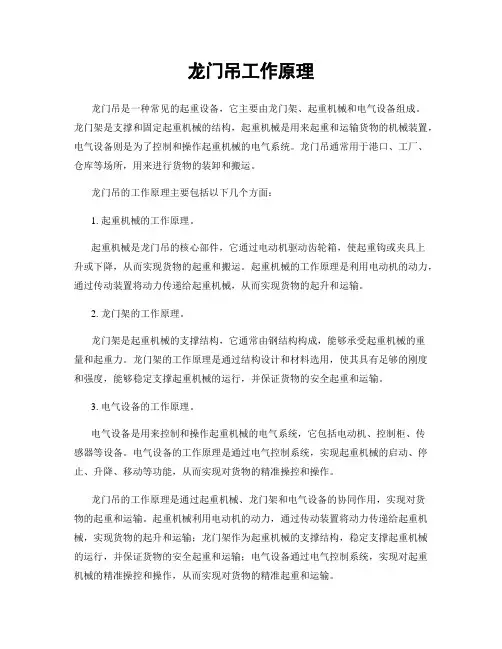

龙门吊工作原理龙门吊是一种常见的起重设备，它主要由龙门架、起重机械和电气设备组成。
龙门架是支撑和固定起重机械的结构，起重机械是用来起重和运输货物的机械装置，电气设备则是为了控制和操作起重机械的电气系统。
龙门吊通常用于港口、工厂、仓库等场所，用来进行货物的装卸和搬运。
龙门吊的工作原理主要包括以下几个方面：1. 起重机械的工作原理。
起重机械是龙门吊的核心部件，它通过电动机驱动齿轮箱，使起重钩或夹具上升或下降，从而实现货物的起重和搬运。
起重机械的工作原理是利用电动机的动力，通过传动装置将动力传递给起重机械，从而实现货物的起升和运输。
2. 龙门架的工作原理。
龙门架是起重机械的支撑结构，它通常由钢结构构成，能够承受起重机械的重量和起重力。
龙门架的工作原理是通过结构设计和材料选用，使其具有足够的刚度和强度，能够稳定支撑起重机械的运行，并保证货物的安全起重和运输。
3. 电气设备的工作原理。
电气设备是用来控制和操作起重机械的电气系统，它包括电动机、控制柜、传感器等设备。
电气设备的工作原理是通过电气控制系统，实现起重机械的启动、停止、升降、移动等功能，从而实现对货物的精准操控和操作。
龙门吊的工作原理是通过起重机械、龙门架和电气设备的协同作用，实现对货物的起重和运输。
起重机械利用电动机的动力，通过传动装置将动力传递给起重机械，实现货物的起升和运输；龙门架作为起重机械的支撑结构，稳定支撑起重机械的运行，并保证货物的安全起重和运输；电气设备通过电气控制系统，实现对起重机械的精准操控和操作，从而实现对货物的精准起重和运输。
总之，龙门吊是一种通过起重机械、龙门架和电气设备的协同作用，实现对货物起重和运输的起重设备。
它的工作原理是利用电动机驱动起重机械，通过龙门架的支撑和电气设备的控制，实现对货物的精准操控和操作。
龙门吊在现代工业生产中起着重要作用，能够提高货物的装卸效率，保障货物的安全运输。
介绍带斗门座起重机的原理和结构带斗门座起重机是一种常用的起重设备，广泛应用于港口、码头、工厂、仓库等场所。
它以其强大的起重能力和灵活性而备受青睐。
本文将介绍带斗门座起重机的原理和结构，以帮助读者更好地了解该设备。
带斗门座起重机的原理主要基于机械原理和电气原理。
它通过电动机提供动力，通过齿轮、减速机等传动装置将电动机的转速转换为起重机械的升降速度和行走速度。
同时，通过各种机械和电气设备的协同工作，实现起重物体的平稳升降、行走和操纵。
带斗门座起重机的结构主要包括大门座、斗,以及起重机械的组成部分。
大门座是带斗门座起重机的主体结构，通常由钢结构焊接而成，具有足够的刚度和强度来承受起重过程中的巨大载荷。
大门座上安装有横梁，用于承载和传递起重物体的重量。
横梁通常具有双梁或单梁结构，视起重物体的重量和长宽比而定。
斗是起重机的工作部件，用于承载起重物体，通常由钢板焊接而成。
斗的结构和尺寸会根据不同的工况和需求进行设计，以确保其具有足够的刚度和强度。
同时，斗也可以根据不同的起重要求进行选择，如普通斗、砂斗、矿渣斗等。
起重机械的组成部分包括升降机构、行走机构和操纵机构。
升降机构是起重机的核心组成部分，用于实现起重物体的升降。
通常采用钢丝绳或链条进行传动，电动机提供动力，通过齿轮传动装置将电动机的转速转换为升降速度。
升降机构也包括制动装置，用于控制起重物体的升降速度和停止。
行走机构用于实现起重机的移动。
通常采用轮式或履带式行走机构，电动机通过齿轮、链条等传动装置将电动机的转速转换为行走速度。
行走机构通常具有多级调速功能，以满足不同的行走要求。
操纵机构用于控制起重机的运行和操作。
通常采用遥控器、操纵台等方式进行操纵，可以实现起重物体的升降、行走和旋转等运动。
操纵机构还包括限位装置，用于确保起重机在工作过程中的安全运行。
带斗门座起重机的工作原理是：通过操纵机构控制起重机的行走和悬挂斗的升降，在运行过程中，起重机悬挂斗的运动轨迹是直线或者弧线，以满足不同工况下起重物体的搬运需求。
汽车起重机汽车起重机，是一种用于搬运和举升重物的机械设备。
它具有强大的起重能力和灵活的操作性，被广泛应用于建筑工地、港口码头、物流仓储等领域。
本文将介绍汽车起重机的工作原理、结构组成、应用领域以及未来发展趋势。
一、工作原理汽车起重机的工作原理是通过液压系统实现的。
该系统由油箱、液压泵、液压缸、控制阀和液压管路等组成。
当操作者通过操纵杆操作时，液压泵将油液通过管路输送到液压缸，使其腔内的活塞运动，从而实现汽车起重机的升降、伸缩、旋转等功能。
二、结构组成汽车起重机主要由底盘、车身、转臂、起重臂、升降机构和控制系统等组成。
底盘是汽车起重机的基础，它支撑着整个机身，并提供了驱动力和操控性。
车身是起重机的主体结构，上面安装有起重臂和转臂，以及驾驶室和操作台。
起重臂可以进行伸缩和升降，以适应不同高度和距离的起重任务。
升降机构可以将货物升降到需要的高度。
控制系统负责控制起重机的各项动作，使其实现精确的操作。
三、应用领域汽车起重机广泛应用于建筑工地、港口码头和物流仓储等领域。
在建筑工地中，汽车起重机常用于吊装建筑材料、安装大型构件，如吊装钢梁、混凝土构件等。
在港口码头中，汽车起重机可以进行船舶装卸作业，提高作业效率。
在物流仓储中，汽车起重机可以用于堆垛货物、装卸货物，节省了人工操作的时间和精力。
四、未来发展趋势随着科技的发展，汽车起重机也在不断创新和进步。
未来，汽车起重机可能会朝着更高效、智能化和自动化的方向发展。
例如，利用传感器和高精度仪器，可以实现对起重物的准确定位和操控。
同时，机械臂和无人驾驶技术的应用，可以实现远程操控和自动化作业，提高安全性和效率。
五、总结汽车起重机是一种重要的工程机械设备，它能够承担起各种重物搬运和举升任务。
通过液压系统的工作原理，汽车起重机实现了升降、伸缩、旋转等功能。
它的结构组成包括底盘、车身、起重臂、转臂、升降机构和控制系统等。
汽车起重机在建筑工地、港口码头和物流仓储等领域得到广泛应用，提高了工作效率和减少了人力投入。
机械原理四连杆门座式起重机机械原理2013—2014学年大作业设计题目：四连杆式门座起重机工作机构设计姓名：李瑞学号： 20116447专业班级： 11级铁道车辆一班指导教师：何俊2013/11/10题目介绍、要求以及数据设计题目：四连杆式门座起重机工作机构设计一、设计题目简介四连杆门座起重机是通用式门座起重机,广泛应用于港口装卸、修造船厂、钢铁公司,主要由钢结构、起升机构、变幅机构、回转机构、大车运行机构、吊具装置（抓斗、简易集装箱吊具、吊钩）、电气设备及其它必要的安全和辅助设备组成。
通过四连杆控制在吊臂前后运动的时候）起吊节点保持水平高度不变。
二、设计数据与要求题号起重量t工作幅度（米）起升高度（米）工作速度m/min 装机容量KW L2 L1 H1 H2 起升变幅回转运行C 10 25 8 15 9 50 50 1.5 25 330三、设计任务1、依据设计参数绘出机构运动简图，并进行运动分析，确定实现起吊点轨迹的机构类型2、依据提供的设计数据对四连杆起吊机构进行尺度综合，确定满足使用要求的构件尺寸和运动副位置；3、用软件（VB、MATLAB、ADAMS或SOLIDWORKS等均可）对执行机构进行运动仿真，并画出输出机构的位移、速度、和加速度线图。
4、编写说明书，其中应包括设计思路、计算及运动模型建立过程以及效果分析等。
5、在机械基础实验室应用机构综合实验装置验证设计方案的可行性。
第一章、四连杆式门座起重机的介绍第一节、四连杆式门座起重机的概述门座起重机是起重机的一种，是随着港口事业发展起来的。
第一次在港口上运用门座式起重机是在1890年将幅度不可变的固定式可旋转臂架型起重机横跨在窄型码头上，这是门座起重机的第一次运用。
在第二次世界大战之后港用门座起重机迅速发展，在发展的过程中门座起重机还逐渐应用到作业条件与港口相近的船台和水电站等工作地点。
图1-1 M10－30门座起重机总图⒈电缆卷筒；2.转柱；3.门座；4.转台；5.机器房；6.起重量限制器；7.变幅机构；8.臂架系统；9.防转装置；10.吊钩装置；11.抓斗稳定器；12.抓斗；13.司机室；14.回转机构；15.起升机构；16.运行机构1、机构的运动简图为：2、起重机的起升机构为：起升机构是起重机最主要的机构，用以实现重物的升降运动。
港口门座式起重机工作原理(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--港口门座式起重机动态抓斗电子秤的工作原理一、吊臂结构为了适应不同吨位的大、中、小型货轮物料的装卸作业，门座式起重机的吊臂结构设计为在长度方向上是可以伸缩的，即大型货轮的中心位离码头的距离比小型货轮的中心位要大得多，所以吊臂要在长度方向伸展，方能使吊钩或抓斗落到大轮的中心位上，相应的吊臂34与35之间的夹角∠a也随着吊臂的伸展而增大（如图1所示）吊臂33、34、35组成一个类似不等边的可调式平行四边形，调节机构就是变幅装置27、28。
通过直齿条的推拉作用，使吊臂33中部的节点受推力时，经底部二个关节点的转动使吊臂33向右倾斜，并带动吊臂35也随之向右倾斜，同时使吊臂34的右端向上抬起并呈现园弧线的向右伸展，吊臂角度∠a变大，这就是吊臂向长度方向伸展的作用原理。
反之，变幅机构中直齿条向左方向拉时，吊臂33、35便向左方向倾斜，吊臂34右端便下降，并呈园弧线向左方向缩短距离，如图1所示的粗实线和关节转动点。
图1中，在变幅机构27、28的上方，用细实线勾画的一套机构为吊臂33、34、35在变幅（距）过程中，经主吊臂33中部的变幅节点上推拉力的带动，使其类似二个三角臂也随之右倾或左拉，通过三角臂尾部的二个长方形大质量配重块对吊臂34的吊钩或抓斗进行重力平衡。
二、抓斗（吊钩）的上升与下降图1中的左下部细实线所勾画的是机房中安装的二个钢丝绳卷筒1、2，卷筒的一端为传动机，另一端即为轴承支承架的称重机构3、5、7和4、6、8及底架12，以及二套非接触式测速、计数器自控机构。
当卷筒1、2逆时针方向转动时，每条钢丝绳经5个滑轮将抓斗上升，反之，顺时针方向转动时，钢丝绳将抓斗下降。
三、机械式负荷限制器图1的左中部用细实线勾画的和图4中所画的弹簧筒式的机械负荷限制器13、14、15、16、17、18，与其左方用粗实线勾画的长轴式力传动轴，焊接着三个不同角度的长短臂，其中有二个臂端安装有二个滑轮，分别通过主、副绳卷筒1、2的二根钢丝绳，另一个为细实线所画的长臂与弹簧筒体的上端部相连接。

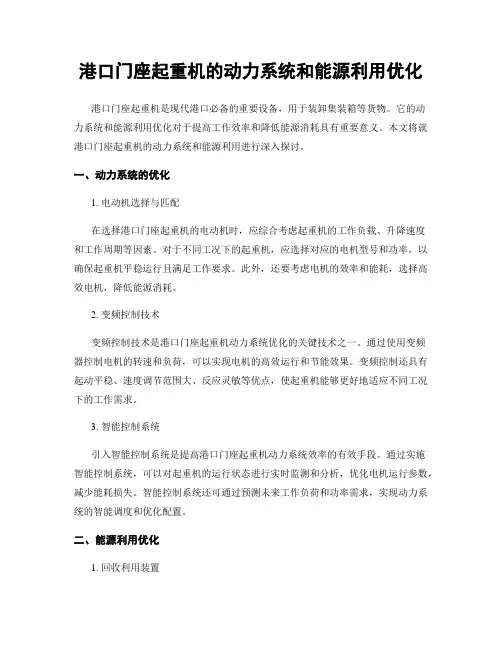

港口门座起重机的动力系统和能源利用优化港口门座起重机是现代港口必备的重要设备，用于装卸集装箱等货物。
它的动力系统和能源利用优化对于提高工作效率和降低能源消耗具有重要意义。
本文将就港口门座起重机的动力系统和能源利用进行深入探讨。
一、动力系统的优化1. 电动机选择与匹配在选择港口门座起重机的电动机时，应综合考虑起重机的工作负载、升降速度和工作周期等因素。
对于不同工况下的起重机，应选择对应的电机型号和功率，以确保起重机平稳运行且满足工作要求。
此外，还要考虑电机的效率和能耗，选择高效电机，降低能源消耗。
2. 变频控制技术变频控制技术是港口门座起重机动力系统优化的关键技术之一。
通过使用变频器控制电机的转速和负荷，可以实现电机的高效运行和节能效果。
变频控制还具有起动平稳、速度调节范围大、反应灵敏等优点，使起重机能够更好地适应不同工况下的工作需求。
3. 智能控制系统引入智能控制系统是提高港口门座起重机动力系统效率的有效手段。
通过实施智能控制系统，可以对起重机的运行状态进行实时监测和分析，优化电机运行参数，减少能耗损失。
智能控制系统还可通过预测未来工作负荷和功率需求，实现动力系统的智能调度和优化配置。
二、能源利用优化1. 回收利用装置港口门座起重机在运行过程中会产生大量的能源浪费，如制动能量的损失和变频器回馈能量无法得到回收利用。
为了提高能源利用效率，可以安装能量回收装置，将制动能量和变频器回馈能量进行回收和再利用。
这样可以有效减少能源浪费，提高整体能源利用效率。
2. 太阳能利用港口门座起重机通常在露天环境中工作，可以利用太阳能进行部分能源供应。
通过安装太阳能电池板和储能设备，将太阳能转化为电能进行起重机的供电。
这不仅可以减少对传统能源的依赖，还可降低港口门座起重机的运行成本。
3. 智能能源管理系统引入智能能源管理系统是优化港口门座起重机能源利用的重要手段。
智能能源管理系统可以收集和分析起重机的能源数据，实现能源的合理分配和优化利用。
曹妃甸港口有限公司弘毅码头分公司门座式起重机介绍一、门机结构1．门座式起重机概述及常用叫法门机是门座式起重机的简称，是有轨运行的臂架型移动式起重机。
在现代海河港口装卸设备中占有重要地位，它具有较好的工作性能和独特的优越结构。
我们港口总共有两种门机分别是MQ40-43和，下面我们介绍一下本港门机。
首先我们以我港门机MQ40-43来作了解认识。
本起重机为四连杆抓斗、吊钩两用门座起重机，适用于港口码头装卸焦碳、矿石等散货及件杂货作业。
门机上部有用于支撑和保证货物在变幅过程中做水平运动得四连杆组合臂架系统，其变幅驱动机构安装在机房上部。
机房内有起升机构、旋转机构、电气控制箱及电阻箱。
组合臂架系统由臂架、象鼻梁和刚性拉杠组成。
门机的旋转机构能使门机作360°旋转。
起升、旋转、变幅三个机构可单独或联合作业。
门架下有32个车轮支承、八个小电机驱动来完成门机行走。
为了大家更近一步的认识门机，熟知各部位的名称。
为了在以后的工作中各同事能将各名称达成统一各的叫法，方便大家的理解，也方便安全员的详细记录和维修队的检查，特制定本办法：（1） 门机行走---------统称为----------跑车（2） 门机向北行走---------------------往北跑车（3） 门机向南行走---------------------往南跑车（4） 指挥手势分为：起升 下降 左旋 右旋 点动起升 点动下降 增幅 减幅（5） 电缆卷筒动作: 收缆 放缆（6） 行走电机顺序为海侧北到南，路侧南到北 为1-8号电机。
（7） 门机端梁处放行走电柜的地方统称为行走间。
（8） 旋转电机以司机座在驾驶室为基准。
左为左，右为右。
（9） 沉锤，铁蛋，旋转球等等统称为防转套。
（10） 防转套，离心头和卡环相连接的部位叫快速接扣。
（11） 防风花纹螺丝，步步紧，法兰等统称为法兰。
（12） 机房内卷筒上的行走小车为电动葫芦。
（13） 手拉葫芦，斤不落，统称为手拉葫芦。
门座式起重机电气控制原理图集版本V2.0季本山叶子清编南通航运职业技术学院常州基腾电气有限公司2013-12前言随着计算机技术的的发展尤其可编控制器（PLC）、变频技术在港口起重运输机械中的运用，为港口起重运输机械设备的发展注入了新的活力。
在智能化、自动化的电气控制系统极大提高了港口起重运输机械的装卸能力的同时，向港机电气控制系统的维护与修理人员提出了新要求，PLC与变频控制技术不同于传统的接触器-继电器控制系统，维修人员不仅要能熟练掌握接触器-继电器控制原理，同时要掌握PLC与变频技术及相关的计算机技术的技能。
港口物流设备与自动控制作为我院国家骨干院校重点建设专业，我院相关专业教师根据现代港机电气控制系统现状，结合职业教育特征，与常州基腾电气有限公司联合研制了集装箱桥吊电气控制模拟系统和门座式起重机电气控制系统模拟器。
这两种电气控制模拟系统以电气真实容量小、机械模拟为原则。
门机电气控制模拟系统将起升、行走、变幅和旋转四大机构的电气控制系统的电力驱动（变频器）和动力（电动机）的容量缩小，其他均与真实门机电控系统一致。
在集装箱桥吊电气控制模拟系统中仅对起升机构、小车及吊具倾转的电气控制作处理，因其他机构电气控制与门机相似就不作模拟。
我们根据门机和桥吊电气控制模拟系统编辑了这套电气控制图集，旨在通过分析与阅读电路图，使学生能掌握整机电气控制原理，根据电气故障现象分析故障出现的部位，提高电气控制系统的维修水平。
由于时间仓促，在电路中难免存在不妥之处。
欢迎读者批评指正。
编者目录第一章读图说明 (1)第二章门机电气控制原理简介 (7)第三章电气控制原理图 (22)1、门机整机供电单线图………………………………………………………………………………………D1~D22、门机配电回路图……………………………………………………………………………………………P1~P73、起升机构电气控制电路图…………………………………………………………………………………H1~H64、变幅机构电气控制电路图…………………………………………………………………………………L1~L35、旋转机构电气控制电路图…………………………………………………………………………………S1~S36、行走机构电气控制电路图…………………………………………………………………………………G1~G47、PLC控制电路图……………………………………………………………………………………………C0~C238、照明回路……………………………………………………………………………………………………E1~E3第一章读图说明作为一位港机电气控制工程师，从事港口机械电气控制系统的维护与设计工作，那么你除了掌握可编程控制器、变频器、低压电器的基本知识外，还必须掌握成套控制系统设计的一些基本知识，才能设计出用户满意的港口机械电气控制柜；在港口企业或港机制造企业从事港口机械电气控制调速系统的安装、调试或维修工作，你必须能够看懂电气图纸，了解设计者的设计思路，才能正确的布线、接线、调试或维修。
机械原理2013—2014学年大作业设计题目：四连杆式门座起重机工作机构设计姓名：李瑞学号： 20116447专业班级： 11级铁道车辆一班指导教师：何俊2013/11/10题目介绍、要求以及数据设计题目：四连杆式门座起重机工作机构设计一、设计题目简介四连杆门座起重机是通用式门座起重机,广泛应用于港口装卸、修造船厂、钢铁公司,主要由钢结构、起升机构、变幅机构、回转机构、大车运行机构、吊具装置（抓斗、简易集装箱吊具、吊钩）、电气设备及其它必要的安全和辅助设备组成。
通过四连杆控制在吊臂前后运动的时候）起吊节点保持水平高度不变。
二、设计数据与要求题号起重量t工作幅度（米）起升高度（米）工作速度m/min 装机容量KW L2 L1 H1 H2 起升变幅回转运行C 10 25 8 15 9 50 50 1.5 25 330三、设计任务1、依据设计参数绘出机构运动简图，并进行运动分析，确定实现起吊点轨迹的机构类型2、依据提供的设计数据对四连杆起吊机构进行尺度综合，确定满足使用要求的构件尺寸和运动副位置；3、用软件（VB、MATLAB、ADAMS或SOLIDWORKS等均可）对执行机构进行运动仿真，并画出输出机构的位移、速度、和加速度线图。
4、编写说明书，其中应包括设计思路、计算及运动模型建立过程以及效果分析等。
5、在机械基础实验室应用机构综合实验装置验证设计方案的可行性。
第一章、四连杆式门座起重机的介绍第一节、四连杆式门座起重机的概述门座起重机是起重机的一种，是随着港口事业发展起来的。
第一次在港口上运用门座式起重机是在1890年将幅度不可变的固定式可旋转臂架型起重机横跨在窄型码头上，这是门座起重机的第一次运用。
在第二次世界大战之后港用门座起重机迅速发展，在发展的过程中门座起重机还逐渐应用到作业条件与港口相近的船台和水电站等工作地点。
图1-1 M10－30门座起重机总图⒈电缆卷筒；2.转柱；3.门座；4.转台；5.机器房；6.起重量限制器；7.变幅机构；8.臂架系统；9.防转装置；10.吊钩装置；11.抓斗稳定器；12.抓斗；13.司机室；14.回转机构；15.起升机构；16.运行机构1、机构的运动简图为：2、起重机的起升机构为：起升机构是起重机最主要的机构，用以实现重物的升降运动。
门座式起重机电气控制原理图集版本V2.0季本山叶子清编南通航运职业技术学院常州基腾电气有限公司2013-12前言随着计算机技术的的发展尤其可编控制器（PLC）、变频技术在港口起重运输机械中的运用，为港口起重运输机械设备的发展注入了新的活力。
在智能化、自动化的电气控制系统极大提高了港口起重运输机械的装卸能力的同时，向港机电气控制系统的维护与修理人员提出了新要求，PLC与变频控制技术不同于传统的接触器-继电器控制系统，维修人员不仅要能熟练掌握接触器-继电器控制原理，同时要掌握PLC与变频技术及相关的计算机技术的技能。
港口物流设备与自动控制作为我院国家骨干院校重点建设专业，我院相关专业教师根据现代港机电气控制系统现状，结合职业教育特征，与常州基腾电气有限公司联合研制了集装箱桥吊电气控制模拟系统和门座式起重机电气控制系统模拟器。
这两种电气控制模拟系统以电气真实容量小、机械模拟为原则。
门机电气控制模拟系统将起升、行走、变幅和旋转四大机构的电气控制系统的电力驱动（变频器）和动力（电动机）的容量缩小，其他均与真实门机电控系统一致。
在集装箱桥吊电气控制模拟系统中仅对起升机构、小车及吊具倾转的电气控制作处理，因其他机构电气控制与门机相似就不作模拟。
我们根据门机和桥吊电气控制模拟系统编辑了这套电气控制图集，旨在通过分析与阅读电路图，使学生能掌握整机电气控制原理，根据电气故障现象分析故障出现的部位，提高电气控制系统的维修水平。
由于时间仓促，在电路中难免存在不妥之处。
欢迎读者批评指正。
编者目录第一章读图说明 (1)第二章门机电气控制原理简介 (7)第三章电气控制原理图 (22)1、门机整机供电单线图………………………………………………………………………………………D1~D22、门机配电回路图……………………………………………………………………………………………P1~P73、起升机构电气控制电路图…………………………………………………………………………………H1~H64、变幅机构电气控制电路图…………………………………………………………………………………L1~L35、旋转机构电气控制电路图…………………………………………………………………………………S1~S36、行走机构电气控制电路图…………………………………………………………………………………G1~G47、PLC控制电路图……………………………………………………………………………………………C0~C238、照明回路……………………………………………………………………………………………………E1~E3第一章读图说明作为一位港机电气控制工程师，从事港口机械电气控制系统的维护与设计工作，那么你除了掌握可编程控制器、变频器、低压电器的基本知识外，还必须掌握成套控制系统设计的一些基本知识，才能设计出用户满意的港口机械电气控制柜；在港口企业或港机制造企业从事港口机械电气控制调速系统的安装、调试或维修工作，你必须能够看懂电气图纸，了解设计者的设计思路，才能正确的布线、接线、调试或维修。
门座起重机门座起重机是一种广泛应用于工业领域的起重设备。
它以其稳定性和高效性而备受青睐，被广泛用于货物的搬运和装卸工作。
本文将深入介绍门座起重机的构造、工作原理、应用范围以及一些注意事项。
一、构造门座起重机主要由主梁、腿、起升机构、行走机构以及电气控制装置等组成。
1. 主梁：主梁是门座起重机的主要承载构件，它承受起重物的重量并传递到其他部件。
根据实际情况，主梁可以采用钢结构或钢板焊接构造。
2. 腿：腿是门座起重机与地面连接的支撑构件，它能够提供足够的稳定性和支撑力，确保起重机在起重物运行期间保持稳定。
3. 起升机构：起升机构由升降电机、起重机钩和钢丝绳组成。
起升机构能够实现起重物的垂直运动，通过升降电机的工作驱动钢丝绳的卷绕和松弛，从而实现起重物的升起和放下。
4. 行走机构：行走机构主要由电动机、驱动轮和行走轨道组成。
它能够实现门座起重机在运输起重物时的水平运动。
5. 电气控制装置：门座起重机的电气控制装置包括主控制柜、控制按钮和电缆等。
它能够对起升机构和行走机构进行远程控制，实现对门座起重机的操作与控制。
二、工作原理门座起重机的工作原理主要是通过电动机驱动起升机构和行走机构进行起重和运输操作。
工作时，操作人员通过控制按钮控制起升机构的升降和钩子的上下移动，从而实现货物的升起、放下和悬挂操作。
同时，操作人员还可以通过控制按钮控制行走机构的启停和方向，实现门座起重机的水平运输。
三、应用范围门座起重机广泛应用于各个领域，特别适用于需要横向运输和悬挂起重的场合。
以下是门座起重机的一些主要应用领域：1. 港口码头：在港口码头，门座起重机通常用于装卸集装箱，提升重物和货物的装运。
2. 建筑工地：在建筑工地，门座起重机常用于运输和悬挂混凝土梁、钢材等大型建筑材料。
3. 制造业：门座起重机广泛应用于各种制造业，如钢铁、汽车、化工等行业，用于起重和运输大型设备、原材料和成品。
4. 仓储物流：门座起重机在仓储物流中扮演着重要角色，用于装卸货物、堆垛和仓储操作。
港口门座式起重机动态抓斗电子秤的工作原理
一、吊臂结构
为了适应不同吨位的大、中、小型货轮物料的装卸作业，门座式起重机的吊臂结构设计为在长度方向上是可以伸缩的，即大型货轮的中心位离码头的距离比小型货轮的中心位要大得多，所以吊臂要在长度方向伸展，方能使吊钩或抓斗落到大轮的中心位上，相应的吊臂34与35之间的夹角∠a也随着吊臂的伸展而增大（如图1所示）
吊臂33、34、35组成一个类似不等边的可调式平行四边形，调节机构就是变幅装置27、28。
通过直齿条的推拉作用，使吊臂33中部的节点受推力时，经底部二个关节点的转动使吊臂33向右倾斜，并带动吊臂35也随之向右倾斜，同时使吊臂34的右端向上抬起并呈现园弧线的向右伸展，吊臂角度∠a变大，这就是吊臂向长度方向伸展的作用原理。
反之，变幅机构中直齿条向左方向拉时，吊臂33、35便向左方向倾斜，吊臂34右端便下降，并呈园弧线向左方向缩短距离，如图1所示的粗实线和关节转动点。
图1中，在变幅机构27、28的上方，用细实线勾画的一套机构为吊臂33、34、35在变幅（距）过程中，经主吊臂33中部的变幅节点上推拉力的带动，使其类似二个三角臂也随之右倾或左拉，通过三角臂尾部的二个长方形大质量配重块对吊臂34的吊钩或抓斗进行重力平衡。
二、抓斗（吊钩）的上升与下降
图1中的左下部细实线所勾画的是机房中安装的二个钢丝绳卷筒1、2，卷筒的一端为传动机，另一端即为轴承支承架的称重机构3、5、7和4、6、8及底架12，以及二套非接触式测速、计数器自控机构。
当卷筒1、2逆时针方向转动时，每条钢丝绳经5个滑轮将抓斗上升，反之，顺时针方向
转动时，钢丝绳将抓斗下降。
三、机械式负荷限制器
图1的左中部用细实线勾画的和图4中所画的弹簧筒式的机械负荷限制器13、14、15、16、17、18，与其左方用粗实线勾画的长轴式力传动轴，焊接着三个不同角度的长短臂，其中有二个臂端安装有二个滑轮，分别通过主、副绳卷筒1、2的二根钢丝绳，另一个为细实线所画的长臂与弹簧筒体的上端部相连接。
当抓斗中抓满物料上升时，主、副钢丝绳经二个滑轮传力到长轴上使其向顺时针方向旋转，经长臂向下压缩弹簧，使安装在弹簧筒体13底部的轮辐式传感器受压力产生与抓斗中负荷成一定比例的电信号，原设备在弹簧体的外表面上焊接一个撞块，在一定的弹簧压缩距上装有一个行程开关，当抓斗在最大负荷时，筒体上的撞块使行程开头动作，切断抓斗提升的电路，从而达到了限制负荷的保安全作用。
该部分未在图1中画示。
仅画出了增加的称重作用的轮幅式传感器、叉形头和锁轴17。
四、称重机构的作用原理
在主、副钢丝绳卷筒1、2的非动力传动轴的另一轴端是一个轴承支承架，其中由四个部分组成，（参阅图1、2、3）轴承座3（4）、平板式传感器5（6）、支承基座7（8）、底架12和机械防护结构37（38）。
二个平板式传感器5、6与上述机械式负荷限制器弹簧筒体底部所安装的一个轮辐式传感器14组成一个三位一体的主称重结构。
当门座式起重的抓斗在下降过程中落到料堆上，并操作挖料及上升抓斗时，抓斗中的物料即为负荷，主副钢丝绳卷筒1、2逆时针旋转使抓斗上升所产生的拉力作用在二个平板式传感器上，以及该拉力经两个滑轮传动至机械负荷限制器的长轴上，使长臂压缩弹簧将拉力传递到轴辐式传感器上，从而使这三个力传感器承力产生三个与拉力成一定比例关系的电信号，综合和平衡这三个电信号（摸拟量）经放大，A/D转换产生了与重量成正比的重量值，这就是门座式起重机抓斗动态电子秤的所谓三位一体化称重原理。
五、非按触式磁控自动检测机构
在主副钢丝绳卷筒1、2逆时针方向旋转时使抓斗负荷由低端向上提升，在抓斗上升的过程中负荷的重力加速度以及钢丝绳经多个滑轮所产生的摩擦力等均是一个变量，这些变量与抓斗负荷的真值应予区分并予剔除，方能得出抓斗负荷的实际重量值。
通过安装在主副钢丝绳卷筒1、2与轴承座3、4上的二套非接触式磁控检测机构20（21）、22（23）、24就可以自动地检测出2根钢丝绳上升的速度，并通过计数器确定出抓斗负荷所处的高度位置，从而可以计算出抓斗负荷上升时所产生的重力加速度和各条钢丝绳所产生的摩擦力，同时通过计数值可以准确确定出抓斗负荷的高端采样点位置高度H以及确定出抓斗放料后在下降过程中对抓斗和钢丝绳产生的毛重进行去皮重（置零）的低端置零点位置高度L，H、L点一旦选定，在整个抓斗作业过程中，这二套检测机构便可按主程序进行自控运行。
六、变幅机构的自控检测
如前所述，门机在装卸不同吨位的货轮时，要进行变幅（距）伸缩吊臂方可作业，在长度方向进行变距，也即改变了吊臂的长度和角度。
在长力臂作业时，抓斗负荷以及钢丝绳所产生的摩擦力均比在短力臂作业时大得多，这就造成了抓斗负荷的严重失准。
为了消除这种粗大误差，在门机变幅机构27、28上安装了一套非接触式磁控计数器29、30、32（参阅图5）。
由于变幅机构中的直齿条28所伸缩的距离与吊臂伸缩的长度方向的距离存在着一定的比例关系，如1：5，即直齿条推出1m，吊臂伸展的距离为5m。
因此在直齿条的辐板上按一定的间距均布磁钢块，通过磁控头在直齿条推拉过程中对磁钢块数量的检测便可计算出吊臂伸展或收缩的实际长度距离，从而可以对这变距进行自动补偿，确保抓斗负荷在不同吊臂长及角度下的真实荷重，达到一定的计量准确度。
