下载文档原格式

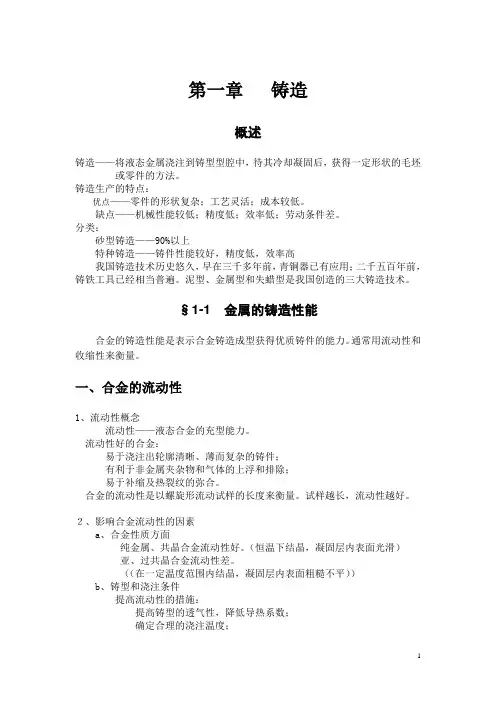

第一章铸造概述铸造——将液态金属浇注到铸型型腔中，待其冷却凝固后，获得一定形状的毛坯或零件的方法。
铸造生产的特点：优点——零件的形状复杂；工艺灵活；成本较低。
缺点——机械性能较低；精度低；效率低；劳动条件差。
分类：砂型铸造——90%以上特种铸造——铸件性能较好，精度低，效率高我国铸造技术历史悠久，早在三千多年前，青铜器已有应用；二千五百年前，铸铁工具已经相当普遍。
泥型、金属型和失蜡型是我国创造的三大铸造技术。
§1-1 金属的铸造性能合金的铸造性能是表示合金铸造成型获得优质铸件的能力。
通常用流动性和收缩性来衡量。
一、合金的流动性1、流动性概念流动性——液态合金的充型能力。
流动性好的合金：易于浇注出轮廓清晰、薄而复杂的铸件；有利于非金属夹杂物和气体的上浮和排除；易于补缩及热裂纹的弥合。
合金的流动性是以螺旋形流动试样的长度来衡量。
试样越长，流动性越好。
２、影响合金流动性的因素a、合金性质方面纯金属、共晶合金流动性好。
（恒温下结晶，凝固层内表面光滑）亚、过共晶合金流动性差。
（（在一定温度范围内结晶，凝固层内表面粗糙不平））b、铸型和浇注条件提高流动性的措施：提高铸型的透气性，降低导热系数；确定合理的浇注温度；提高金属液的压头； 浇注系统结构简单。
C 、铸件结构铸件壁厚>最小允许壁厚二、合金的收缩1、收缩的概念收缩是铸件中的缩孔、缩松、变形和开裂等缺陷产生的原因。
收缩的三个阶段：液态收缩形成缩孔、缩松（体收缩率） 凝固收缩固态收缩 ——产生变形和裂纹（线收缩率）2、铸件的缩孔和缩松 缩孔的形成：纯金属或共晶成分的合金易形成缩孔。
缩松的形成：结晶温度范围大的合金易形成缩松。
缩孔和缩松的防止：定向凝固——在铸件可能出现缩孔的厚大部位，通过增设冒口或冷铁等工艺措施，使铸件上远离冒口的部位先凝固，尔后是靠近冒口的部位凝固，冒口本身最后凝固。
结果——使铸件各个部分的凝固收缩均能得到液态金属的补充，而将缩孔转移到冒口之中3、铸造应力铸造内应力有热应力和机械应力，是铸件产生变形和开裂的基本原因。
钢材知识大全三第一章钢的分类一、黑色金属、钢和有色金属在介绍钢的分类之前先简单介绍一下黑色金属、钢与有色金属的基本概念。
1、黑色金属是指铁和铁的合金。
如钢、生铁、铁合金、铸铁等。
钢和生铁都是以铁为基础，以碳为主要添加元素的合金，统称为铁碳合金。
生铁是指把铁矿石放到高炉中冶炼而成的产品，主要用来炼钢和制造铸件。
把铸造生铁放在熔铁炉中熔炼，即得到铸铁（液状），把液状铸铁浇铸成铸件，这种铸铁叫铸铁件。
铁合金是由铁与硅、锰、铬、钛等元素组成的合金，铁合金是炼钢的原料之一，在炼钢时做钢的脱氧剂和合金元素添加剂用。
2、把炼钢用生铁放到炼钢炉内按一定工艺熔炼，即得到钢。
钢的产品有钢锭、连铸坯和直接铸成各种钢铸件等。
通常所讲的钢，一般是指轧制成各种钢材的钢。
钢属于黑色金属但钢不完全等于黑色金属。
3、有色金属又称非铁金属，指除黑色金属外的金属和合金，如铜、锡、铅、锌、铝以及黄铜、青铜、铝合金和轴承合金等。
另外，在工业上还采用铬、镍、锰、钼、钴、钒、钨、钛等，这些金属主要用作合金附加物，以改善金属的性能，其中钨、钛、钼等多用以生产刀具用的硬质合金。
以上这些有色金属都称为工业用金属，此外还有贵重金属：铂、金、银等和稀有金属，包括放射性的铀、镭等。
二、钢的分类钢是含碳量在0.04%-2.3%之间的铁碳合金。
为了保证其韧性和塑性，含碳量一般不超过1.7%。
钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。
钢的分类方法多种多样，其主要方法有如下七种：1、按品质分类(1) 普通钢（P≤0.045%，S≤0.050%）(2) 优质钢（P、S均≤0.035%）(3) 高级优质钢（P≤0.035%，S≤0.030%）2.、按化学成份分类(1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。
(2)合金钢：a.低合金钢（合金元素总含量≤5%）b.中合金钢（合金元素总含量＞5~10%）c.高合金钢（合金元素总含量＞10%）。
钢铁方面知识点总结一、钢铁的生产钢铁是一种合金，由铁和碳组成。
钢铁的生产采用高炉法和转炉法两种方式。
高炉法是将生铁矿、焦炭和石灰石等原料放入高炉中，通过高温熔化和还原，产生生铁。
转炉法是将废钢、铁矿石和废钢水放入转炉中，通过氧气吹炼产生合金的冶炼方法。
这两种方法都能生产高质量的钢铁。
二、钢铁的种类根据碳含量的不同，钢铁可分为低碳钢、中碳钢和高碳钢。
低碳钢碳含量在0.25%以下，具有良好的焊接、加工性能，广泛用于制造零件、汽车轮毂等。
中碳钢碳含量在0.25%-0.6%之间，具有较高的强度和硬度，适用于制造大型结构件、机械零部件等。
高碳钢碳含量在0.6%以上，硬度较高，用于制造刀具、弹簧等需要硬度的部件。
三、钢铁的应用钢铁广泛应用于建筑、制造、交通运输等领域。
在建筑领域，钢铁用于制造钢结构、钢桥梁等，具有较高的强度和稳定性。
在制造领域，钢铁用于制造汽车、机械设备等，既耐磨又耐腐蚀。
在交通运输领域，钢铁用于制造船舶、铁路轨道等，能够承受较大的压力和扭曲。
四、钢铁的性能钢铁具有良好的强度、硬度和韧性，能够承受较大的压力和拉力。
同时，钢铁具有良好的加工性能，易于冷热加工成各种形状。
另外，钢铁还具有良好的抗腐蚀性能，能在恶劣环境下长期使用。
总的来说，钢铁是一种优秀的金属材料。
五、钢铁的发展趋势随着科学技术的不断发展，钢铁的生产和加工技术不断提高。
新型材料和新工艺的不断涌现，使得钢铁材料的性能得到了进一步提高。
未来，钢铁材料将更加环保、节能和高效，应用范围也会更加广泛。
综上所述，钢铁是一种重要的金属材料，在各种领域都有广泛的应用。
随着科学技术的发展，钢铁的生产和加工技术不断提高，使得钢铁材料的性能得到了进一步提高。
相信在未来，钢铁材料将在更多的领域展现其优越性能。
钢铁基础必学知识点1. 钢铁的定义：钢铁是一种由含碳量在0.02%至2.11%之间的铁碳合金制成的金属材料。
当碳含量小于0.02%时，它被称为铁，而当碳含量超过2.11%时，它被称为铸铁。
2. 钢铁的制造：钢铁通常是通过冶炼铁矿石来制造的。
这个过程包括将铁矿石加热到高温，使其与石灰石和焦炭反应，生成炼铁矿石。
然后，炼铁矿石被冷却并与再生铁和其他添加剂一起加入炼铁炉中进行冶炼，产生钢铁。
3. 钢铁的特性：钢铁具有高强度、硬度、韧性和可塑性。
它也具有良好的导电性和导热性。
4. 钢铁的分类：钢铁可以根据其化学成分和物理性质进行分类。
常见的分类方法包括碳含量、合金元素、热处理方式等。
5. 钢铁的用途：钢铁广泛应用于各个领域，包括建筑、汽车制造、船舶制造、机械制造、电力工业等。
钢铁也是制造其他金属制品的重要材料。
6. 钢铁的保护：由于钢铁容易受到氧化、腐蚀和磨损的影响，保护钢铁非常重要。
一些常见的保护方法包括涂覆防锈涂料、电镀、镀锌和使用不锈钢等。
7. 钢铁的可持续发展：在钢铁生产中，重要的问题是减少对环境的影响。
钢铁行业采取了一系列的措施来提高能源效率、降低碳排放和减少废物产生。
8. 钢铁的国际贸易：钢铁是全球贸易中最重要的商品之一。
各国之间进行钢铁的进口和出口，以满足国内需求和获得经济利益。
9. 钢铁的市场价格：钢铁的价格受到供需关系、全球经济形势、原材料成本等因素的影响。
钢铁市场价格常常波动，对行业和经济有重要影响。
10. 钢铁的未来发展趋势：随着科技的不断进步，钢铁行业也在不断发展。
未来的趋势包括可持续发展、数字化生产、高强度钢等。
金属材料进行热处理是改善和提高零件性能的重要方法，因此在零件的制造过程中，热处理是不可缺少的。
一、常用的金属材料——钢与铸铁金属材料包括纯金属及其合金（即在一种金属中加入其它元素所形成的金属材料）。
工业上又把金属材料分为两大类：一类为黑色金属，它包括铁、锰、铬及其合金，其中以铁基合金（即钢和铸铁）应用最广；另一类为有色金属，是指除黑色金属以外的所有金属及其合金。
在工业上使用的金属材料中，以钢和铸铁使用最多。
钢和铸铁（总称为钢铁材料）是以铁为主，加入碳等其它合金元素所组成的，故称为铁碳合金材料。
一般把含碳量小于2%的铁碳合金称为钢；大于2%的铁碳合金称为铸铁。
1.钢的分类、编号及性能特点：根据成分不同钢可分为碳素钢（简称碳钢）和合金钢两类。
（1）碳素钢碳素钢中以铁和碳为主要元素，但常含有Mn、Si、S、P等杂质元素，其中S、P对钢的性能危害很大。
因此根据硫、磷含量多少，把钢分为：普通质量钢（S≤00.0%,P≤0.005%）优质钢（S≤0.03%,P≤0.035%），高级优质钢（S≤0.02%,P≤0.003%）等。
碳钢的性能主要绝定于含碳量的高低，随着含碳量的增多，碳钢的强度、硬度提高，塑性和韧性降低。
根据含碳量的多少，碳钢分为低碳钢（C≤0.25%）、中碳钢（C=0.3～0.6%）和高碳钢（C>0.6%）。
所以低碳钢的强度、硬度低，塑性韧性好，常用于受力较小的冲压件（如皮带轮罩壳、垫圈、自行车的挡泥板等）、焊接件等；高碳钢的强度高，塑性低，常用于制造受力较大的弹簧等零件；中碳钢既有一定强度，也有一定塑性，常用于制备受力较大、较复杂的轴类零件等。
工业上根据用途不同，将碳素钢分为碳素结构钢和碳素工具钢。
（a）碳素结构风该类钢主要用于各种结构件。
根据钢的质量不同（即S、P含量）分为碳素结构钢和优质碳素结构钢。
碳素结构钢是属于普通质量钢，其牌号表示方法为Q 三位数字。
Q为“屈”字的汉语拼音子首，后面三位数为表示该钢的屈服点（Mpa）数值，如常用的Q235，表示屈服点为235MPa 的普通质量钢。
第一章铸造工艺基础§1 液态合金的充型充型: 液态合金填充铸型的过程.充型能力: 液态合金充满铸型型腔,获得形状完整,轮廓清晰的铸件的能力充型能力不足:易产生: 浇不足: 不能得到完整的零件.冷隔:没完整融合缝隙或凹坑, 机械性能下降.一合金的流动性液态金属本身的流动性----合金流动性1 流动性对铸件质量影响1) 流动性好,易于浇出轮廓清晰,薄而复杂的铸件.2) 流动性好,有利于液态金属中的非金属夹杂物和气体上浮,排除.3) 流动性好,易于对液态金属在凝固中产生的收缩进行补缩.2 测定流动性的方法:以螺旋形试件的长度来测定: 如灰口铁:浇铸温度1300℃试件长1800mm.铸钢: 1600℃100mm3 影响流动性的因素主要是化学成分:1) 纯金属流动性好:一定温度下结晶,凝固层表面平滑,对液流阻力小2) 共晶成分流动性好:恒温凝固,固体层表面光滑,且熔点低,过热度大.3) 非共晶成分流动性差: 结晶在一定温度范围内进行,初生数枝状晶阻碍液流二浇注条件1 浇注温度: t↑合金粘度下降,过热度高. 合金在铸件中保持流动的时间长,∴t↑提高充型能力. 但过高,易产生缩孔,粘砂,气孔等,故不宜过高2 充型压力: 液态合金在流动方向上所受的压力↑充型能力↑如砂形铸造---直浇道,静压力. 压力铸造,离心铸造等充型压力高.三铸型条件1 铸型结构: 若不合理,如壁厚小, 直浇口低, 浇口小等充↓2 铸型导热能力: 导热↑金属降温快,充↓如金属型3 铸型温度: t↑充↑如金属型预热4 铸型中气体: 排气能力↑充↑减少气体来源,提高透气性, 少量气体在铸型与金属液之间形成一层气膜,减少流动阻力,有利于充型.§2 铸件的凝固和收缩铸件的凝固过程如果没有合理的控制,铸件易产生缩孔,缩松一铸件的凝固1 凝固方式:铸件凝固过程中,其断面上一般分为三个区: 1—固相区2—凝固区3—液相区对凝固区影响较大的是凝固区的宽窄,依此划分凝固方式.1) 逐层凝固:纯金属,共晶成分合金在凝固过程中没有凝固区,断面液,固两相由一条界限清楚分开,随温度下降,固相层不断增加,液相层不断减少,直达中心.2) 糊状凝固合金结晶温度范围很宽,在凝固某段时间内,铸件表面不存在固体层,凝固区贯穿整个断面,先糊状,后固化.3) 中间凝固大多数合金的凝固介于逐层凝固和糊状凝固之间.2 影响铸件凝固方式的因素1) 合金的结晶温度范围范围小: 凝固区窄,愈倾向于逐层凝固如: 砂型铸造, 低碳钢逐层凝固, 高碳钢糊状凝固2) 铸件的温度梯度合金结晶温度范围一定时,凝固区宽度取决于铸件内外层的温度梯度.温度梯度愈小,凝固区愈宽.(内外温差大,冷却快,凝固区窄)二合金的收缩液态合金从浇注温度至凝固冷却到室温的过程中,体积和尺寸减少的现象---.是铸件许多缺陷(缩孔,缩松,裂纹,变形,残余应力)产生的基本原因.1 收缩的几个阶段1) 液态收缩: 从金属液浇入铸型到开始凝固之前. 液态收缩减少的体积与浇注温度质开始凝固的温度的温差成正比.2) 凝固收缩: 从凝固开始到凝固完毕. 同一类合金,凝固温度范围大者,凝固体积收缩率大.如: 35钢,体积收缩率3.0%, 45钢 4.3%3) 固态收缩: 凝固以后到常温. 固态收缩影响铸件尺寸,故用线收缩表示.2 影响收缩的因素1) 化学成分: 铸铁中促进石墨形成的元素增加,收缩减少. 如: 灰口铁C, Si↑,收↓,S↑收↑.因石墨比容大,体积膨胀,抵销部分凝固收缩.2) 浇注温度: 温度↑液态收缩↑3) 铸件结构与铸型条件铸件在铸型中收缩会受铸型和型芯的阻碍.实际收缩小于自由收缩.∴铸型要有好的退让性.3 缩孔形成在铸件最后凝固的地方出现一些空洞,集中—缩孔. 纯金属,共晶成分易产生缩孔*产生缩孔的基本原因: 铸件在凝固冷却期间,金属的液态及凝固受缩之和远远大于固态收缩.4 影响缩孔容积的因素(补充)1) 液态收缩,凝固收缩↑缩孔容积↑2) 凝固期间,固态收缩↑,缩孔容积↓3) 浇注速度↓缩孔容积↓4) 浇注速度↑液态收缩↑易产生缩孔5 缩松的形成由于铸件最后凝固区域的收缩未能得到补足,或者,因合金呈糊状凝固,被树枝状晶体分隔开的小液体区难以得到补缩所至.1) 宏观缩松肉眼可见,往往出现在缩孔附近,或铸件截面的中心.非共晶成分,结晶范围愈宽,愈易形成缩松.2) 微观缩松凝固过程中,晶粒之间形成微小孔洞---凝固区,先形成的枝晶把金属液分割成许多微小孤立部分,冷凝时收缩,形成晶间微小孔洞. 凝固区愈宽,愈易形成微观缩松,对铸件危害不大,故不列为缺陷,但对气密性,机械性能等要求较高的铸件,则必须设法减少.(先凝固的收缩比后凝固的小,因后凝固的有液,凝,固三个收缩,先凝固的有凝,固二个收缩区----这也是形成微观缩松的基本原因.与缩孔形成基本原因类似)6 缩孔,缩松的防止办法基本原则: 制定合理工艺—补缩, 缩松转化成缩孔.顺序凝固: 冒口—补缩同时凝固: 冷铁—厚处. 减小热应力,但心部缩松,故用于收缩小的合金.l 安置冒口,实行顺序凝固,可有效的防止缩孔,但冒口浪费金属,浪费工时,是铸件成本增加.而且,铸件内应力加大,易于产生变形和裂纹.∴主要用于凝固收缩大,结晶间隔小的合金.l 非共晶成分合金,先结晶树枝晶,阻碍金属流动,冒口作用甚小.l 对于结晶温度范围甚宽的合金,由于倾向于糊状凝固,结晶开始之后,发达的树枝状骨状布满整个截面,使冒口补缩道路受阻,因而难避免显微缩松的产生.显然,选用近共晶成分和结晶范围较窄的合金生产铸件是适宜的.§3 铸造内应力,变形和裂纹凝固之后的继续冷却过程中,其固态收缩若受到阻碍,铸件内部就发生内应力,内应力是铸件产生变形和裂纹的基本原因.(有时相变膨胀受阻,负收缩)一内应力形成1 热应力: 铸件厚度不均,冷速不同,收缩不一致产生.塑性状态: 金属在高于再结晶温度以上的固态冷却阶段,受力变形,产生加工硬化,同时发生的再结晶降硬化抵消,内应力自行消失.(简单说,处于屈服状态,受力—变形无应力)弹性状态: 低于再结晶温度,外力作用下,金属发生弹性变形,变形后应力继续存在.举例: a) 凝固开始,粗细处都为塑性状态,无内应力∵两杆冷速不同,细杆快,收缩大,∵受粗杆限制,不能自由收缩,相对被拉长,粗杆相对被压缩,结果两杆等量收缩.b) 细杆冷速大,先进如弹性阶段,而粗杆仍为塑性阶段,随细杆收缩发生塑性收缩,无应力.c) 细杆收缩先停止,粗杆继续收缩,压迫细杆,而细杆又阻止粗杆的收缩,至室温, 粗杆受拉应力(+),(-) 由此可见,各部分的温差越大,热应力也越大,冷却较慢的部分形成拉应力,冷却较快的部分形成压应力.预防方法: 1 壁厚均匀2 同时凝固—薄处设浇口,厚处放冷铁优点: 省冒口,省工,省料缺点: 心部易出现缩孔或缩松,应用于灰铁锡青铜,因灰铁缩孔、缩松倾向小，锡青铜糊状凝固，用顺序凝固也难以有效地消除其显微缩松。
球墨铸铁、铸铁、铸钢的区别？与铸铁相比，球墨铸铁在强度方面具有绝对的优势。
球墨铸铁的抗拉强度是60k，而铸铁的抗拉强度只有31k。
球墨铸铁的屈服强度时40k，而铸铁并没有显示出屈服强度，并且最终出现断裂。
球墨铸铁的强度成本远远优于铸铁。
球墨铸铁的强度和铸钢的强度是可比的。
球墨铸铁具有更高的屈服强度，其屈服强度最低为40k，而铸钢的屈服强度只有36k。
在大部分市政应用领域，如：水、淡水、蒸汽等，球墨铸铁的耐腐蚀性和抗氧化性都超过铸钢。
由于球墨铸铁的球状石墨微观结构，在减弱震动能力方面，球墨铸铁优于铸钢，因此更加有利于降低应力。
选择球墨铸铁的一个重要原因在于球墨铸铁比铸钢成本低。
球墨铸铁的低成本使得这种材料更加受欢迎，铸造效率更高，也减少了球墨铸铁的机加工成本。
作为钢的替代品，1949年人类开发了球墨铸铁。
铸钢含碳量少于0.3%，而铸铁和球墨铸铁含碳量则至少为3%。
铸钢中的低含碳量使得作为游离石墨存在的碳不会形成结构薄片。
铸铁内的碳天然形式是游离石墨薄片形式。
在球墨铸铁内，这种石墨薄片通过特殊的处理方法变化成微小的球体。
这种改进后的球体使得球墨铸铁比铸铁和钢具有更加优异的物理性能。
正是这种碳的球状微观结构，使得球墨铸铁具有更加良好的延展性和抗冲击性能，而铸铁内部的薄片形式导致铸铁没有延展性。
通过铁素体基本可获得最佳的延展性。
因此，球墨铸铁的压力负载部件都经过铁素体化退火周期的工艺处理后，球墨铸铁内部的球状结构也能够消除铸铁内部的薄片石墨容易产生的裂缝现象。
在球墨铸铁的微观照片中，可以看见裂缝游行到石墨球后终止。
在球墨铸铁行业内，这些石墨球称为“裂缝终结者”，因为他们具有阻止断裂的能力。
