带电粒子在重力场和磁场中运动问题的研究

粒子在磁场中的轨迹与运动粒子在磁场中的轨迹与运动是物理学中一个非常有趣且重要的研究领域。

磁场是由物质中带电粒子的运动所产生的，通过在磁场中观察粒子的轨迹和运动规律，我们可以深入了解物质的性质和粒子的行为。

本文将探讨粒子在磁场中的轨迹和运动的一些基本原理和现象。

1. 磁场的作用力粒子在磁场中受到的作用力被称为洛伦兹力，它的方向垂直于粒子的速度和磁场方向。

根据右手定则，当粒子的电荷为正电荷时，洛伦兹力的方向沿着速度和磁场之间的夹角旋转；当粒子的电荷为负电荷时，洛伦兹力的方向则相反。

这种洛伦兹力的作用导致粒子在磁场中产生弯曲的轨迹。

2. 粒子轨迹的圆弧特性当粒子在磁场中做匀速直线运动时，它将受到一个垂直于运动方向的洛伦兹力，导致它在磁场中做圆形轨迹。

这种轨迹被称为霍尔效应，常见于半导体和金属中的电子运动。

通过测量粒子在磁场中的运动轨迹，我们可以推断出粒子的电荷和质量等重要参数。

3. 粒子在磁场中的螺线运动当粒子的速度不再是匀速直线运动时，它的轨迹会变得更加复杂。

当粒子的速度具有垂直于磁场方向的分量时，它在磁场中的轨迹将变为螺旋线。

这种螺旋线的运动被称为库仑螺旋运动，它在粒子加速器和等离子体物理等领域有广泛的应用。

4. 粒子在磁场中的散射现象粒子在磁场中的轨迹和运动还包含了一种重要的现象，即散射。

当带电粒子穿过磁场时，它将与磁场中的粒子或物质发生相互作用，导致它的轨迹发生偏转或散射。

这种粒子的散射现象在核物理学和高能物理学中经常被用来研究粒子之间的相互作用和粒子的性质。

5. 粒子在磁场中的稳定轨道当粒子的速度和磁场方向相互平行时，它将在磁场中形成一个稳定的轨道。

这种稳定的轨道被称为磁镜轨道，它类似于行星在太阳重力场中的轨道运动。

磁镜轨道在等离子体物理和磁约束聚变等领域有重要的应用，可以帮助控制粒子的运动和能量损失。

总结起来，粒子在磁场中的轨迹和运动是一个复杂而有趣的研究领域。

通过观察粒子在磁场中的运动规律，我们可以深入了解物质的性质和粒子的行为。

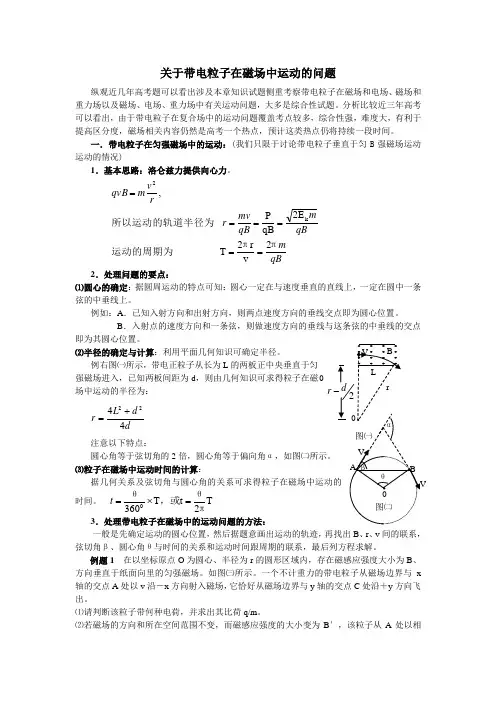

关于带电粒子在磁场中运动的问题纵观近几年高考题可以看出涉及本章知识试题侧重考察带电粒子在磁场和电场、磁场和重力场以及磁场、电场、重力场中有关运动问题，大多是综合性试题。

分析比较近三年高考可以看出，由于带电粒子在复合场中的运动问题覆盖考点较多，综合性强，难度大，有利于提高区分度，磁场相关内容仍然是高考一个热点，预计这类热点仍将持续一段时间。

一．带电粒子在匀强磁场中的运动：(我们只限于讨论带电粒子垂直于匀B 强磁场运动运动的情况)1．基本思路：洛仑兹力提供向心力。

qBmqB m qB m v r rv m qvB ππ运动的周期为所以运动的轨道半径为2v r 2T 2E qB P,k 2====== 2．处理问题的要点：⑴圆心的确定：据圆周运动的特点可知：圆心一定在与速度垂直的直线上，一定在圆中一条弦的中垂线上。

例如：A ．已知入射方向和出射方向，则两点速度方向的垂线交点即为圆心位置。

B ．入射点的速度方向和一条弦，则做速度方向的垂线与这条弦的中垂线的交点即为其圆心位置。

⑵半径的确定与计算：利用平面几何知识可确定半径。

例右图㈠所示，带电正粒子从长为L 的两板正中央垂直于匀强磁场进入，已知两板间距为d ，则由几何知识可求得粒子在磁场中运动的半径为：dd L r 4422+=注意以下特点：圆心角等于弦切角的2倍，圆心角等于偏向角α⑶粒子在磁场中运动时间的计算：时间。

T 2t T 3600πθ，或θ=⨯=t 3．处理带电粒子在磁场中的运动问题的方法：一般是先确定运动的圆心位置，然后据题意画出运动的轨迹，再找出B 、r 、v 间的联系，弦切角β、圆心角θ与时间的关系和运动时间跟周期的联系，最后列方程求解。

例题1 在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场。

如图㈢所示。

一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以v 沿－x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出。

高中物理竞赛带电粒子在电磁场中的运动知识点讲解要点讲解学习这部分知识，首先要清楚重力场、电场和磁场对带电粒子的作用的性质，以及重力场、电场和磁场对带电粒子作用力的区别：只要带电粒子处于重力场中，就一定会受到重力，而且带电粒子所受重力一定是恒力；只要带电粒子处于电场中，就一定分受到电场力，而且，如果电场是匀强电场，那么带电粒子所受电场力一定是恒力；在磁场中，只有带电粒子运动才可能受到洛仑兹力作用，只有带电粒子的运动方向不与磁场方向平行，带电粒子才一定受到洛仑兹力作用。

同时，要注意，洛仑兹力的方向与带电粒子的运动方向垂直，这就意味着，作曲线运动的带电粒子所受的洛仑兹力是变力。

重力、电场力对带电粒子作功；而洛仑兹力对带电粒不作功。

因此，在很多情况下，需要从能量变化的角度考虑问题。

【例题分析】例1．用轻质绝缘细线把带负电的小球悬挂在O点，在没有磁场时，小球在竖直平面内AB之间来回摆动，当小球经过悬点正下方时悬线对小球的拉力为。

现在小球摆动的空间加上方向垂直纸面向外的磁场，如图11-4-1所示，此时小球仍AB之间来回摆动，用表示小球从A向B摆经过悬点正下方时悬线的拉力，用表示小球从B向A 摆经过悬点正下时悬线的拉力。

则（A）（B）（C）（D）分析：带电小球在最低点的受力情况，由于小球做圆周运动，根据牛顿运动定律便可求解。

解：在没有磁场时，小球在悬点正下方时受两个力：拉力和重力mg。

根据牛顿第二定律，有式中V为小球过悬点正下方时的速率，L为摆长，所以小球摆动区加了如图11-4-1示的磁场后，小球摆动的过程中还受洛仑兹力的作用，因洛仑兹力方向和小球运动方向垂直，不改变小球到达悬点正下方的速率V，但小球在悬点正下方时除受悬线拉力和重力外还受洛仑兹力f.当小球由A向B摆动时，f的方向左手定则判断是沿悬线向下，根据牛顿第二定律，小球在悬点正下方时有得当球从B向A摆动经悬点正下方时，洛仑兹力的方向是沿悬线向上，根据牛顿第二定律可得结果是因此（B）选项是正确的。

带电粒子在复合场中运动模型例析教学目标：带电粒子的运动问题是高考的一个考查热点，本节课主要是复习带电粒子在复合场中的运动，通过例题的讲解和习题的训练，要求学生能将力学中的研究方法，灵活地迁移到复合场中，分析解决力、电综合问题．教学重点：要用力和运动的观点来分析带电体的运动模型，同时也要体会用功和能的观点列式求解的简捷．复合场是指电场、磁场和重力场并存，或其中某两场并存，或其中某两场并存，或分区域存在。

带电粒子在复合场中运动，物理情景比较复杂，是每年高考命题的热点；这部分内容从本质上讲是一个力学问题，应根据力学问题的研究思路和运用力学的基本规律求解。

笔者对带电粒子在复合场中运动的基本类型和解法归纳如下，供同学们学习时参考。

一：求解带电粒子在复合场中运动的基本思路1：带电粒子在电场中的运动问题，实质是力学问题，其解题的一般步骤仍然为： 2：确定研究对象；3：进行受力分析（注意重力是否能忽略）；4：根据粒子的运动情况，运用牛顿运动定律结合运动学公式、动能定理或能量关系列方程式求解． 二：带电粒子在复合场中运动的受力特点（1）重力的大小为，方向竖直向下．重力做功与路径无关，其数值除与带电粒子的质量有关外，还与始末位置的高度差有关。

（2）电场力的大小为，方向与电场强度E 及带电粒子所带电荷的性质有关，电场力做功与路径无关，其数值除与带电粒子的电荷量有关外，还与始末位置的电势差有关。

重力、电场力可能做功而引起带电粒子能量的转化。

三：带电粒子在复合场中运动的物理模型类型一：带电粒子在复合场中的直线运动1、当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．2、当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动 例1例2：18、安徽省利辛二中2010届高三上学期第四次月考如图，一带负电的()()2202202sin c 12os cos cos tan sin tan 2,2sin co ,os s c qE mg mgE q d l U mgl q gl v Ed qE ma a g A D l v v ax x v αααααααααα-粒子在两板间运动时受到电场力和重力的作用，粒子在竖直方向平衡有＝得＝由图中几何关系＝则两板间的电压＝＝水平方向有＝得＝从到过程中微粒做匀减速直线运动有－＝－其中＝＝解得解析：xV 。

带电粒子在电磁场中的受力分析和运动分析一、带电粒子在电场中的受力分析和运动分析1、静电场中的平衡问题静电场中的“平衡”问题，是指带电粒子的加速度为零的静止或匀速直线运动状态，都属于“静力学”的范畴，我们只是在分析带电粒子所受的重力、弹力、摩擦力等力时，还需多加一种电场力而已。

解题的一般程序为：明确研究对象；将研究对象隔离出来，分析其所受的全部外力，其中电场力，要根据电荷的正负及电场的方向来判断；根据平衡条件0=合F 或0,0x ==Y F F 列出方程；解方程求出结果。

2、电场中的加速问题带电粒子在匀强电场中的加速问题，一般属于粒子受到恒力（重力一般不计）作用的运动问题。

处理的方法有两种：根据牛顿第二定律和运动学公式结合求解；根据动能定理与电场力做功结合运动学公式求解。

在非匀强电场中的加速问题，一般属于物粒子受变力作用的运动问题。

处理的方法只能根据动能定理与电场力做功，结合运动学公式求解。

3、电场中的偏转问题受力及运动分析：带电粒子垂直于匀强电场的场强方向进入电场后，受到恒定的电场力作用，且与初速度方向垂直，因而做匀变速曲线运动——类平抛运动如1（设极板间的电压为U ，两极板间的距离为d ，极板长度为L ）。

运动特点分析：在垂直电场方向做匀速直线运动 0v v x = ，t v x 0=在平行电场方向，做初速度为零的匀加速直线运动at v y =，221at y =， dmUq m Eq a == 通过电场区的时间：0v L t = 粒子通过电场区的侧移距离：2022mdv UqL y = 图1粒子通过电场区偏转角：20mdv UqL tg =θ 带电粒子从极板的中线射入匀强电场，其出射时速度方向的反向延长线交于入射线的中点。

所以侧移距离也可表示为：θtg L y 2= 。

4、粒子在交变电场中的往复运动当电场强度发生变化时，由于带电粒子在电场中的受力将发生变化，从而使粒子的运动状态发生相应的变化，粒子表现出来的运动形式可能是单向变速直线运动，也可能是变速往复运动。

带电粒子在重力场与电场中的运动[学习目标] 1.会应用运动和力、功和能的关系分析带电粒子在复合场中的直线运动问题.2.会应用运动和力、功和能的关系分析带电粒子在复合场中的类平抛运动问题和圆周运动问题．一、带电粒子在复合场中的直线运动讨论带电粒子在复合场中做直线运动(加速或减速)的方法(1)动力学方法——牛顿运动定律、运动学公式．当带电粒子所受合力为恒力，且与速度方向共线时，粒子做匀变速直线运动，若题目涉及运动时间，优先考虑牛顿运动定律、运动学公式．在重力场和电场叠加场中的匀变速直线运动，亦可以分解为重力方向上、静电力方向上的直线运动来处理．(2)功、能量方法——动能定理、能量守恒定律．若题中已知量和所求量涉及功和能量，那么应优先考虑动能定理、能量守恒定律．例1如图所示，水平放置的平行板电容器的两极板M、N接直流电源，两极板间的距离为L＝15 cm.上极板M的中央有一小孔A，在A的正上方h处的B点有一小油滴自由落下．已知带正电小油滴的电荷量q＝3.5×10－14C、质量m＝3.0×10－9kg.当小油滴即将落到下极板时速度恰好为零．两极板间的电势差U＝6×105 V．(不计空气阻力，取g＝10 m/s2)(1)两极板间的电场强度E的大小为多少？(2)设平行板电容器的电容C＝4.0×10－12 F，则该电容器所带电荷量Q是多少？(3)B点在A点正上方的高度h是多少？针对训练1(多选)如图所示，平行板电容器的两个极板与水平地面成一角度，两极板与一恒压直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与静电力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动二、带电粒子的类平抛运动带电粒子在电场中的类平抛运动的处理方法：1．运动分解的方法：将运动分解为沿初速度方向的匀速直线运动和垂直初速度方向的匀加速直线运动，在这两个方向上分别列运动学方程或牛顿第二定律．2．利用功能关系和动能定理分析：(1)功能关系：静电力做功等于电势能的减少量，W电＝E p1－E p2.(2)动能定理：合力做功等于动能的变化，W＝E k2－E k1.例2如图所示，空间存在一方向竖直向下的匀强电场，O、P是电场中的两点．从O点沿水平方向以不同速度先后发射两个质量均为m的小球A、B.A不带电，B的电荷量为q(q＞0)，A从O点发射时的速度大小为v0，到达P点所用时间为t，B从O点到达P点所用时间为t2.重力加速度为g，求：(1)电场强度E的大小；(2)B运动到P点时的动能；(3)OP间的电势差U OP的大小．针对训练2(多选)如图所示，有三个质量相等，分别带正电、负电和不带电的小球，从平行金属板左侧中点以相同的初速度v0垂直于电场方向进入板间匀强电场，最后落在A、B、C 三点，可以判断()A．落到A点的小球带正电，落到B点的小球不带电，落到C点的小球带负电B．三个小球在电场中运动的时间相等C．三个小球到达极板时的动能关系为E k C＞E k B＞E k AD．三个小球在电场中运动时的加速度关系为a A＜a B＜a C三、带电粒子在电场(复合场)中的圆周运动解决电场(复合场)中的圆周运动问题，关键是分析向心力的来源，向心力的来源有可能是重力和静电力的合力，也有可能是单独的静电力．例3(多选)(2022·广州市高二期末)如图所示，在竖直放置的半径为R的光滑半圆弧绝缘细管的圆心O处固定一点电荷，将质量为m，带电荷量为＋q的小球从圆弧管的水平直径端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力．已知重力加速度为g，下列说法正确的是()A．O处固定的点电荷带负电B．小球滑到最低点B时的速率为2gRC．B点处的电场强度大小为2mg qD．小球不能到达光滑半圆弧绝缘细管水平直径的另一端点C例4(2021·六安市高二期中)如图所示，一个竖直放置的半径为R的光滑绝缘环，置于水平方向的匀强电场中，电场强度为E，有一质量为m、电荷量为q的带正电荷的空心小球套在环上，并且Eq＝mg.(1)当小球由静止开始从环的顶端A 下滑14圆弧长到位置B 时，小球的速度为多少？环对小球的压力为多大？(2)小球从环的顶端A 滑至底端C 的过程中，小球在何处速度最大？最大速度为多少？专题强化5 带电粒子在重力场与电场中的运动探究重点 提升素养例1 (1)4×106 V/m (2)2.4×10－6 C (3)0.55 m解析 (1)由匀强电场的场强与电势差的关系式可得两极板间的电场强度大小为E ＝UL ＝4×106 V/m.(2)该电容器所带电荷量为Q ＝CU ＝2.4×10－6 C. (3)小油滴自由落下，即将落到下极板时，速度恰好为零 由动能定理可得：mg (h ＋L )－qU ＝0 则B 点在A 点正上方的高度是h ＝qU mg －L ＝3.5×10－14×6×1053.0×10－9×10m －15×10－2 m ＝0.55 m. 针对训练1 BD [对带电粒子受力分析如图所示，F 合≠0，A 错误．由图可知静电力与重力的合力方向与v 0方向相反，F 合对粒子做负功，其中重力mg 不做功，静电力Eq 做负功，故粒子动能减少，电势能增加，B 正确，C 错误．F 合恒定且F 合与v 0方向相反，粒子做匀减速直线运动，D 正确．] 例2 (1)3mg q (2)2m (v 02＋g 2t 2) (3)3mg 2t 22q解析 (1)设电场强度的大小为E ，小球B 运动的加速度为a ，OP 的竖直高度为h ， 根据牛顿第二定律：mg ＋qE ＝ma 由运动学公式和题给条件有：h ＝12gt 2＝12a (t 2)2 联立解得：E ＝3mg q(2)设小球B 从O 点发射时的速度为v 1，到达P 点时的动能为E k ，根据动能定理有： mgh ＋qEh ＝E k －12m v 12h ＝12gt 2 且小球B 水平方向位移：x ＝v 1t2＝v 0t联立得：E k ＝2m (v 02＋g 2t 2) (3)OP 间电势差为U OP ＝Eh 由(1)知E ＝3mgq联立解得：U OP ＝3mg 2t 22q.针对训练2 ACD [不带电小球、带正电小球和带负电小球在平行金属板间的受力如图所示：由此可知不带电小球做平抛运动，a 1＝Gm ，带正电小球做类平抛运动a 2＝G －F m ，带负电小球做类平抛运动，a 3＝G ＋F ′m.根据题意，三小球在竖直方向都做初速度为0的匀加速直线运动，到达下极板时，竖直方向的位移h 相等， 根据t ＝2ha得，带正电小球运动时间最长，不带电小球次之，带负电小球运动时间最短． 三小球在水平方向都不受力，做匀速直线运动，则落在板上时水平方向的距离与下落时间成正比，故水平位移最大的A 是带正电的小球，B 是不带电的小球，C 是带负电的小球，故A 正确，B 错误；根据动能定理，三小球到达下板时的动能等于这一过程中合外力对小球做的功．由受力图可知，带负电小球所受合力最大，为G ＋F ′，做功最多，动能最大，带正电小球所受合力最小，为G －F ，做功最少，动能最小，则小球到达极板时的动能关系为E k C ＞E k B ＞E k A ，故C 正确．因为落在A 点的小球带正电，落在B 点的小球不带电，落在C 点的小球带负电，所以a A ＝a 2，a B ＝a 1，a C ＝a 3，所以a A ＜a B ＜a C ，故D 正确．]例3 AB [小球从A 点由静止释放，运动到B 点的过程中，电场力不做功，则由机械能守恒定律可得mgR ＝12m v 2，即到达B 点的速度为v ＝2gR ，故B 正确；由题意可知，小球沿细管滑到最低点B 时，对管壁恰好无压力，则在B 点小球受重力和电场力，小球带正电受向上的电场力，则O 处固定的点电荷带负电，故A 正确；在B 点由牛顿第二定律k QqR 2－mg ＝m v 2R ，E ＝k Q R 2＝3mgq ，故C 错误；根据点电荷的电场分布特点，可知电场线沿着半圆轨道的半径方向，所以小球从A 点运动到C 点的过程中，电场力不做功，即小球从A 点运动到C 点的过程中，机械能守恒，即小球可以到达光滑半圆弧绝缘细管水平直径的另一端点C ，故D 错误．] 例4 (1)4gR 5mg (2)BC 弧的中点2(2＋1)gR解析 (1)从A 到B 根据动能定理得：mgR ＋qER ＝12m v B 2－0，解得：v B ＝4gR .根据牛顿第二定律得：F N －qE ＝m v B 2R ，解得：F N ＝5mg .根据牛顿第三定律得，环对小球的压力为5mg .(2)由于小球所受的静电力与重力都是恒力，它们的合力也是恒力，小球从A 处下滑时，静电力与重力的合力先与速度成锐角，做正功，动能增大，速度增大，后与速度成钝角，做负功，动能减小，速度减小，所以当合力与速度垂直时速度最大，由于qE ＝mg ，所以速度最大的位置位于BC 圆弧的中点，设为D 点． 则从A 到D 过程，根据动能定理得： mg (R ＋22R )＋qE ·22R ＝12m v m 2 解得：v m ＝2(2＋1)gR .。
